	Real Decreto 223/2008, de 15 de febrero, por el que se aprueban el Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión y sus instrucciones técnicas complementarias ITC-LAT 01 a 09.

Sumario:

• Artículo único. Aprobación del Reglamento y sus instrucciones técnicas complementarias.


• DISPOSICIÓN TRANSITORIA PRIMERA. Exigibilidad de lo dispuesto en el reglamento y sus instrucciones técnicas complementarias.
• DISPOSICIÓN TRANSITORIA SEGUNDA. Instalaciones en fase de tramitación en la fecha de obligado cumplimiento del reglamento.
• DISPOSICIÓN TRANSITORIA TERCERA. Obtención del certificado como empresa instaladora autorizada.
• DISPOSICIÓN TRANSITORIA CUARTA. Autorización de los instaladores y empresas instaladoras en el ámbito del Reglamento sobre condiciones técnicas y garantías de seguridad en centrales eléctricas, subestaciones y centros de transformación.
• DISPOSICIÓN DEROGATORIA ÚNICA. Derogación normativa.
• DISPOSICIÓN FINAL PRIMERA. Título competencial.
• DISPOSICIÓN FINAL SEGUNDA. Habilitación normativa.
• DISPOSICIÓN FINAL TERCERA. Entrada en vigor.

REGLAMENTO SOBRE CONDICIONES TÉCNICAS Y GARANTÍAS DE SEGURIDAD EN LÍNEAS ELÉCTRICAS DE ALTA TENSIÓN.

CAPÍTULO I. DISPOSICIONES GENERALES.

• Artículo 1. Objeto.
• Artículo 2. Ámbito de aplicación.
• Artículo 3. Tensiones nominales. Categorías de las líneas.
• Artículo 4. Frecuencia de la red eléctrica nacional.
• Artículo 5. Compatibilidad con otras instalaciones.
• Artículo 6. Cumplimiento de las prescripciones y excepciones.
• Artículo 7. Equivalencia de requisitos.
• Artículo 8. Normas de obligado cumplimiento.
• Artículo 9. Accidentes.
• Artículo 10. Infracciones y sanciones.
• Artículo 11. Guía técnica.
• Artículo 12. Equipos y materiales.
• Artículo 13. Proyecto de las líneas.
• Artículo 14. Interrupción y alteración del servicio.

CAPÍTULO II. DISPOSICIONES ESPECÍFICAS APLICABLES A LÍNEAS PROPIEDAD DE EMPRESAS DE TRANSPORTE Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA.

• Artículo 15. Especificaciones particulares de las empresas de transporte y distribución de energía eléctrica.
• Artículo 16. Capacidad técnica de las empresas de transporte y distribución de energía eléctrica para la ejecución y mantenimiento de líneas eléctricas de su propiedad.
• Artículo 17. Documentación y puesta en servicio de las líneas propiedad de empresas de transporte y distribución de energía eléctrica.
• Artículo 18. Mantenimiento, verificaciones periódicas e inspecciones de las líneas propiedad de empresas de transporte y distribución de energía eléctrica.

CAPÍTULO III. DISPOSICIONES ESPECÍFICAS APLICABLES A LÍNEAS QUE NO SEAN PROPIEDAD DE EMPRESAS DE TRANSPORTE Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA.

• Artículo 19. Empresas instaladoras autorizadas para líneas de alta tensión.
• Artículo 20. Documentación, puesta en servicio y mantenimiento de las líneas.
• Artículo 21. Inspecciones periódicas de las líneas.

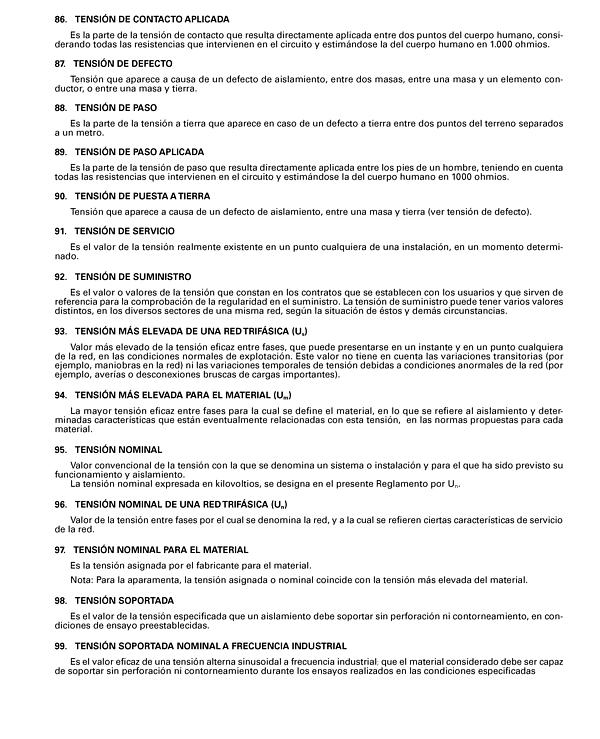

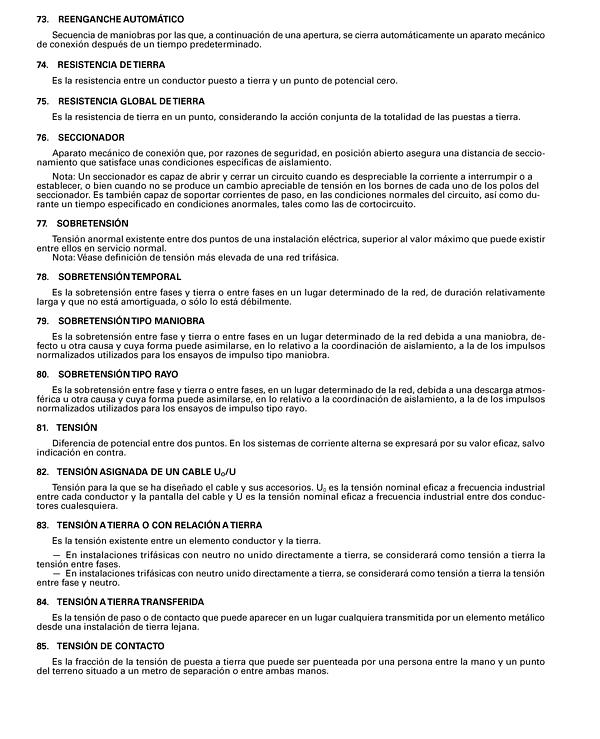

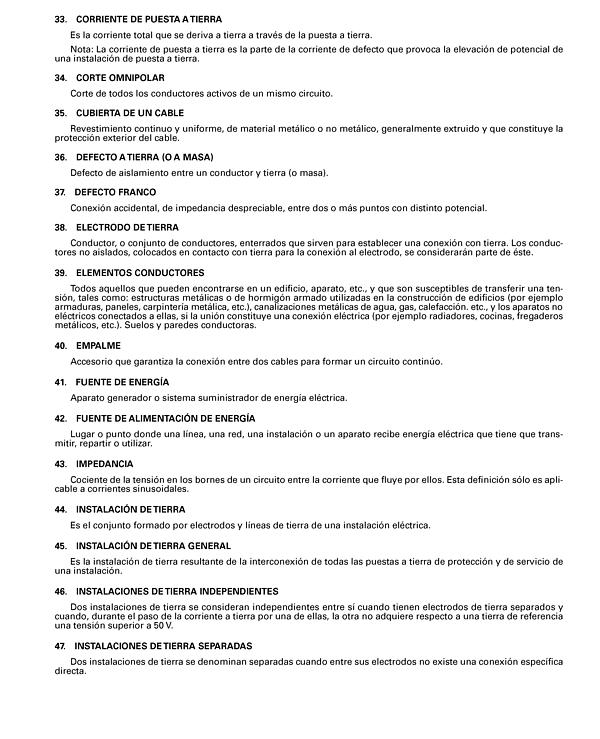

Instrucción Técnica Complementaria ITC-LAT 01. TERMINOLOGÍA.

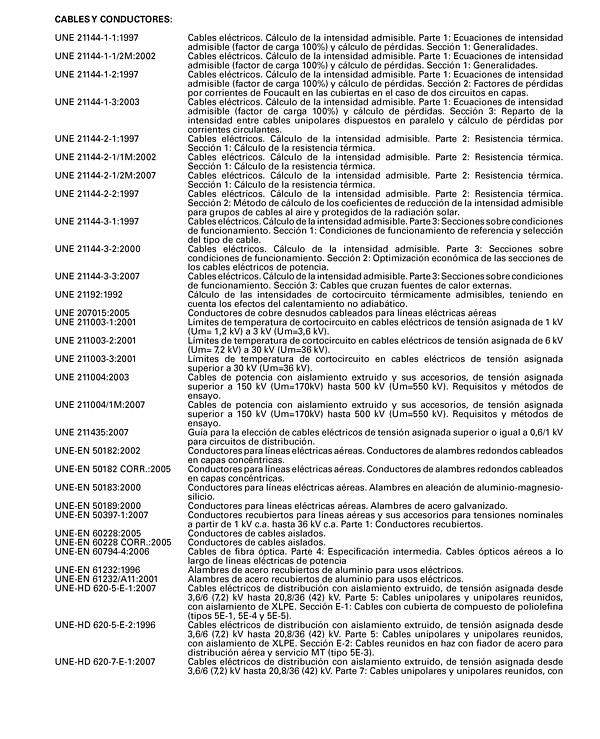

Instrucción Técnica Complementaria ITC-LAT 02. NORMAS Y ESPECIFICACIONES TÉCNICAS DE OBLIGADO CUMPLIMIENTO.

Instrucción Técnica Complementaria ITC-LAT 03. INSTALADORES AUTORIZADOS Y EMPRESAS INSTALADORAS AUTORIZADAS PARA LÍNEAS DE ALTA TENSIÓN.

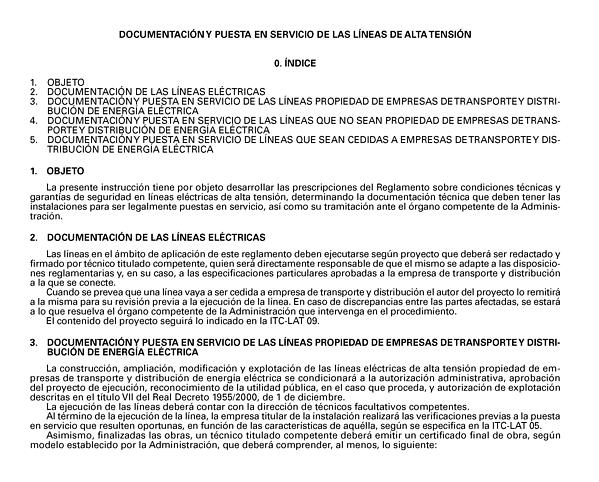

Instrucción Técnica Complementaria ITC-LAT 04. DOCUMENTACIÓN Y PUESTA EN SERVICIO DE LAS LÍNEAS DE ALTA TENSIÓN.

Instrucción Técnica Complementaria ITC-LAT 05. VERIFICACIONES E INSPECCIONES.

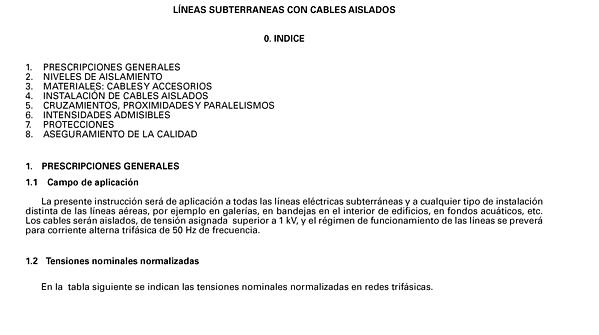

Instrucción Técnica Complementaria ITC-LAT 06. LÍNEAS SUBTERRANEAS CON CABLES AISLADOS.

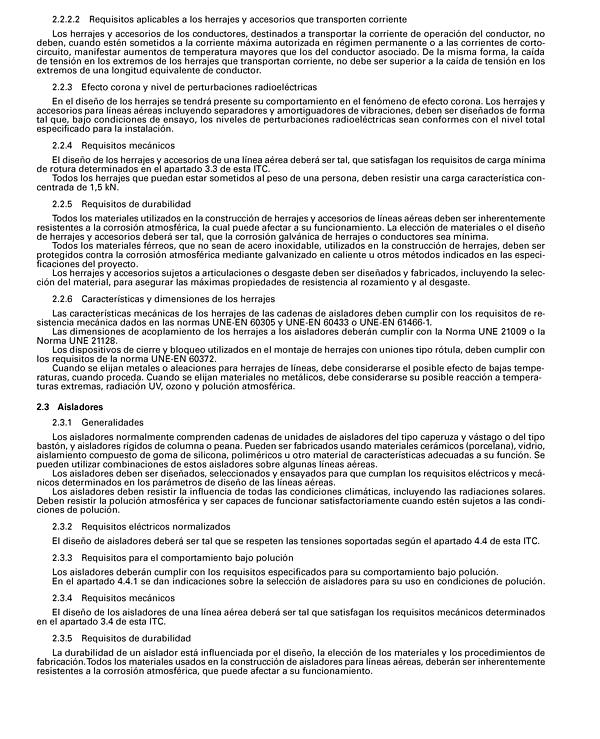

Instrucción Técnica Complementaria ITC-LAT 07. LÍNEAS AÉREAS CON CONDUCTORES DESNUDOS.

Instrucción Técnica Complementaria ITC-LAT 08. LÍNEAS AÉREAS CON CABLES UNIPOLARES AISLADOS REUNIDOS EN HAZ O CON CONDUCTORES RECUBIERTOS.

Instrucción Técnica Complementaria ITC-LAT 09. ANTEPROYECTOS Y PROYECTOS.

El vigente Reglamento de Líneas Eléctricas Aéreas de Alta Tensión fue aprobado por Decreto 3151/1968, de 28 de noviembre, conteniendo únicamente prescripciones técnicas. La autorización administrativa previa a su realización se regía por el Decreto 2617/1966, de 20 de octubre; la expropiación forzosa se posibilitaba por la Ley 10/1966, de 18 de marzo y su Reglamento, aprobado por Decreto 2619/1966, de 20 de octubre, los cuales, a su vez, regulaban la potestad sancionadora; asimismo, para determinar las condiciones de mantenimiento e inspecciones periódicas se recurría al artículo 92 del Reglamento de Verificaciones Eléctricas y Regularidad en el Suministro de Energía, aprobado por Decreto de 12 de marzo de 1954, en la redacción dada por el Real Decreto 724/1979, de 2 de febrero.

El propio marco técnico en que se promulgó ese reglamento ha variado considerablemente, con la introducción de nuevos materiales, técnicas, procedimientos y necesidades sociales.

Mucho mayor aún ha sido la variación experimentada en el ordenamiento jurídico, como consecuencia, fundamentalmente, de la promulgación de la Constitución Española y de la adhesión de España a la Comunidad Europea, lo que ha significado, en cuanto al tratamiento administrativo, por ejemplo, el traspaso de funciones desde la Administración General del Estado a las comunidades autónomas cuando se trata de instalaciones ubicadas exclusivamente en sus respectivos territorios, y la necesidad de coordinación en los demás casos, o la necesidad de cumplir la liberalización económica que, como en otros campos, se ha materializado de manera espectacular en el ámbito energético en general y el sector eléctrico en particular, obligando a adaptar todos los procedimientos y agentes intervinientes.

Dos leyes básicas se aplican a las instalaciones contempladas en el reglamento que ahora se aprueba: con carácter sectorial, la Ley 54/1997, de 27 de noviembre, del Sector Eléctrico, y con carácter horizontal, pero especialmente en materia de seguridad, la Ley 21/1992, de 16 de julio, de Industria.

Así, por ejemplo, el artículo 3 de la Ley 54/1997, de 27 de noviembre, confiere a la Administración General del Estado la competencia para establecer los requisitos mínimos de calidad y seguridad que han de regir el suministro de energía eléctrica, así como la de autorizar las instalaciones eléctricas cuando su aprovechamiento afecte a más de una comunidad autónoma o el transporte o distribución salga del ámbito territorial de una de ellas.

Por lo demás, el artículo 51.1 de dicha Ley 54/1997, de 27 de noviembre, se remite a lo previsto en la citada Ley 21/1992, de 16 de julio, respecto de las normas técnicas de seguridad y calidad industriales que hayan de cumplir las instalaciones de producción, transporte y distribución de energía eléctrica, las destinadas a su recepción por los usuarios, los equipos de consumo, así como los elementos técnicos y materiales para las instalaciones eléctricas.

El mismo artículo 51, en su apartado 3, indica, igualmente, que sin perjuicio de las restantes autorizaciones reguladas por la Ley, a los efectos considerados en este artículo, la construcción, ampliación o modificación de instalaciones eléctricas requerirá autorización administrativa, según disponga la reglamentación correspondiente.

Otros aspectos a destacar de la referida Ley del Sector Eléctrico son que su título IX se refiere a expropiación y servidumbres y, por último, que incorpora un régimen sancionador que cubre infracciones también en el ámbito del reglamento que ahora se aprueba.

Por su parte, la Ley 21/1992, de 16 de julio, de Industria, dedica su título III a la seguridad y calidad industriales y, más concretamente, el capítulo I de dicho título a la seguridad industrial, definiéndola y determinando sus objetivos.

El artículo 12 de la Ley 21/1992, de 16 de julio, de Industria, se refiere, específicamente, a los reglamentos de seguridad, los cuales deberán establecer los requisitos de seguridad de las instalaciones, los procedimientos de conformidad con las mismas, las responsabilidades de los titulares y las condiciones de equipamiento, medios y capacidad técnica que deben reunir los agentes intervinientes en las distintas fases en relación con las instalaciones, así como la posibilidad de su control mediante inspecciones periódicas.

De acuerdo con el apartado 5 del citado artículo 12, los reglamentos de seguridad de ámbito estatal se aprobarán por el Gobierno de la Nación, sin perjuicio de que las comunidades autónomas puedan introducir requisitos adicionales sobre las mismas materias, cuando se trate de instalaciones radicadas en su territorio.

En su artículo 15, la Ley 21/1992, de 16 de julio, de Industria, define las características y requisitos que deben reunir los organismos de control, como entidades encargadas de llevar a cabo las inspecciones reglamentarias.

Además, en su título V, esta misma norma legal recoge el régimen de infracciones y sanciones en materia de industria y, en particular, sobre cuestiones relacionadas con la seguridad de las instalaciones.

De acuerdo con este marco legal, mediante el presente Real Decreto se aprueba un conjunto normativo que, en línea con otros vigentes en materia de seguridad industrial, adopta la forma de un reglamento que contiene las disposiciones técnicas y administrativas generales, así como unas instrucciones técnicas complementarias (denominadas ITC-LAT) que desarrollan y concretan las previsiones del primero para materias específicas.

El reglamento que se aprueba establece que sus prescripciones y las de las instrucciones técnicas complementarias deben tener la consideración de mínimos, de acuerdo con el estado de la técnica, pero admite ejecuciones distintas de las previstas siempre que ofrezcan niveles de seguridad que puedan considerarse, al menos, equivalentes.

Se declaran de obligado cumplimiento una serie de normas relativas, especialmente, al diseño de materiales y equipos. Dado que dichas normas proceden en su mayor parte de las normas europeas EN e internacionales IEC, se consigue rápidamente disponer de soluciones técnicas en sintonía con lo aplicado en los países más avanzados y que reflejan un alto grado de consenso en el sector.

Para facilitar su puesta al día, en el texto de las instrucciones únicamente se citan las normas por sus números de referencia, sin el año de edición. En una instrucción a tal propósito se recoge toda la lista de las normas, esta vez con el año de edición, a fin de que, cuando aparezcan nuevas versiones, se puedan hacer los respectivos cambios en dicha lista, quedando automáticamente actualizadas en el texto dispositivo, sin necesidad de otra intervención. En ese momento también se pueden establecer los plazos para la transición entre las versiones, de tal manera que los fabricantes y distribuidores de material eléctrico puedan dar salida, en un tiempo razonable, a los productos fabricados de acuerdo con la versión de la norma anulada.

No obstante, una vez más, el reglamento resulta flexible en su exigencia, ya que permite la utilización de otros materiales y equipos que no se ajusten a dichas normas pero que confieran una seguridad equivalente, con expreso reconocimiento de aquellos que se comercialicen legalmente en los Estados del Espacio Económico Europeo y en cualquier otro con el cual exista un acuerdo al efecto.

Se presupondrá la conformidad de los equipos y materiales con las normas y especificaciones técnicas aplicables cuando éstos dispongan de marcas o certificados de conformidad emitidos por un organismo cualificado, independiente y acreditado para tal fin, según los procedimientos establecidos en el Real Decreto 2200/1995, de 28 de diciembre, por el que se aprueba el Reglamento de la Infraestructura para la Calidad y la Seguridad Industrial.

Las empresas de transporte y distribución de energía eléctrica se responsabilizarán de la ejecución, mantenimiento y verificación de las líneas de su propiedad.

Para la ejecución de las líneas eléctricas de alta tensión que no sean propiedad de empresas de transporte y distribución de energía eléctrica, se introducen las figuras de instalador y empresa instaladora autorizada, que hasta ahora no habían sido reguladas, estableciendo 2 categorías, según se pretenda ejecutar líneas aéreas y subterráneas con tensión nominal hasta 30 kV o de más de 30 kV. Se exige que el titular contrate el mantenimiento de la línea, a fin de garantizar el debido estado de conservación y funcionamiento de la misma. Complementariamente, se prevé la inspección periódica de las instalaciones, cada tres años, como mínimo, por organismos de control.

Todo ello, con independencia de la necesidad de un proyecto previo y dirección de obra por titulado competente.

Finalmente, se encarga al centro directivo competente en materia de seguridad industrial del Ministerio de Industria, Turismo y Comercio, la elaboración de una guía, como ayuda a los distintos agentes afectados, para la mejor comprensión de las prescripciones reglamentarias.

Esta regulación tiene carácter de normativa básica y recoge previsiones de carácter exclusiva y marcadamente técnico, por lo que la Ley no resulta un instrumento idóneo para su establecimiento y se encuentra justificada su aprobación mediante Real Decreto.

Este Real Decreto constituye una norma reglamentaria sobre seguridad industrial en instalaciones energéticas que, de acuerdo con lo establecido en la Ley 21/1992, de 16 de julio, de Industria, y Ley 54/1997, de 27 de noviembre, del Sector Eléctrico, se dicta al amparo de lo dispuesto en las reglas 13. y 25. del artículo 149.1 de la Constitución Española, que atribuyen al Estado las competencias exclusivas sobre bases y coordinación de la planificación general de la actividad económica y sobre bases del régimen minero y energético, respectivamente.

En la fase de proyecto, este Real Decreto ha sido sometido al trámite de audiencia que prescribe la Ley 50/1997, de 27 de noviembre, del Gobierno, y ha sido sometido al procedimiento de información de normas y reglamentaciones técnicas y de reglamentos relativos a la sociedad de la información, regulado por Real Decreto 1337/1999, de 31 de julio, a los efectos de dar cumplimiento a lo dispuesto en la Directiva 98/34/CE, del Parlamento Europeo y del Consejo, de 22 de junio, modificada por la Directiva 98/48/CE, del Parlamento Europeo y del Consejo, de 20 julio.

En su virtud, a propuesta del Ministro de Industria, Turismo y Comercio, de acuerdo con el Consejo de Estado, previa deliberación del Consejo de Ministros en su reunión del día 15 de febrero de 2008, dispongo:

Artículo único. Aprobación del Reglamento y sus instrucciones técnicas complementarias.

Se aprueba el Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión y sus instrucciones técnicas complementarias ITC-LAT 01 a 09, que se insertan a continuación.

DISPOSICIÓN TRANSITORIA PRIMERA. Exigibilidad de lo dispuesto en el reglamento y sus instrucciones técnicas complementarias.

1. Lo dispuesto en el Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión, así como en sus instrucciones técnicas complementarias ITC-LAT 01 a ITC-LAT 09, será de obligado cumplimiento para todas las instalaciones contempladas en su ámbito de aplicación, a partir de los dos años de la fecha de su publicación en el Boletín Oficial del Estado. Hasta entonces seguirá siendo aplicable el Reglamento de Líneas Eléctricas Aéreas de Alta Tensión, aprobado por Decreto 3151/1968, de 28 de noviembre.

2. No obstante, el Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión, así como en sus instrucciones técnicas complementarias ITC-LAT 01 a ITC-LAT 09, se podrán aplicar voluntariamente desde la entrada en vigor de este Real Decreto, a condición de que administrativamente se disponga de los medios para atender las necesidades de los procedimientos.

DISPOSICIÓN TRANSITORIA SEGUNDA. Instalaciones en fase de tramitación en la fecha de obligado cumplimiento del reglamento.

Para aquellas instalaciones cuyo anteproyecto haya sido realizado de conformidad con el Reglamento de Líneas Eléctricas Aéreas de Alta Tensión, aprobado por Decreto 3151/1968, de 28 de noviembre, y disposiciones que lo desarrollan, y hubiere sido presentado al órgano competente de la Administración antes de la fecha indicada en la disposición transitoria primera.1, se concede un plazo de dos años, que se contará desde dicha fecha, para la consecución del acta de puesta en servicio.

DISPOSICIÓN TRANSITORIA TERCERA. Obtención del certificado como empresa instaladora autorizada.

Las empresas instaladoras y mantenedoras que a la fecha de publicación de este Real Decreto vengan realizando instalaciones de líneas eléctricas de alta tensión, dispondrán de un plazo de dos años, a partir de la fecha a que se hace referencia en la disposición transitoria primera.1, para obtener los correspondientes certificados de empresa instaladora autorizada que se contempla en la ITC-LAT 03 (Instaladores autorizados y empresas instaladoras autorizadas para líneas de alta tensión).

DISPOSICIÓN TRANSITORIA CUARTA. Autorización de los instaladores y empresas instaladoras en el ámbito del Reglamento sobre condiciones técnicas y garantías de seguridad en centrales eléctricas, subestaciones y centros de transformación.

Los instaladores y empresas instaladoras que sean autorizados según el Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión y sus instrucciones técnicas complementarias podrán ser también autorizados, previa solicitud, para las actividades de montaje, reparación, mantenimiento, revisión y desmontaje en el ámbito del Reglamento sobre condiciones técnicas y garantías de seguridad en centrales eléctricas, subestaciones y centros de transformación, aprobado por Real Decreto 3275/1982, de 12 de noviembre, en tanto no se regule expresamente, en este último reglamento, la correspondiente figura de instalador autorizado.

La autorización como instalador para centrales eléctricas, subestaciones y centros de transformación se concederá, por el órgano competente de la Administración, para el nivel de tensión definido por la categoría del Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión para la que haya sido autorizado el instalador o la empresa, debiendo poseer los medios técnicos indicados en la ITC-LAT 03 exceptuando los equipos complementarios necesarios para categorías de líneas aéreas o subterráneas.

DISPOSICIÓN DEROGATORIA ÚNICA. Derogación normativa.

1. Queda derogado, en la fecha que se indica en la disposición transitoria primera.1, el Decreto 3151/1968, de 28 de noviembre, por el que se aprueba el Reglamento de Líneas Eléctricas Aéreas de Alta Tensión.

2. Asimismo quedan derogadas cuantas disposiciones de igual o inferior rango contradigan lo dispuesto en este Real Decreto.

DISPOSICIÓN FINAL PRIMERA. Título competencial.

Este Real Decreto se dicta al amparo de lo dispuesto en el artículo 149.1.13 y 25 de la Constitución, que atribuyen al Estado las competencias exclusivas sobre bases y coordinación de la planificación general de la actividad económica y sobre bases del régimen energético, respectivamente.

DISPOSICIÓN FINAL SEGUNDA. Habilitación normativa.

Se autoriza al Ministro de Industria, Turismo y Comercio para modificar los anexos de este Real Decreto, con objeto de adaptarlos al progreso de la técnica derivado de las normas emitidas por organismos europeos o internacionales.

DISPOSICIÓN FINAL TERCERA. Entrada en vigor.

Este Real Decreto entrará en vigor a los seis meses de su publicación en el Boletín Oficial del Estado.

Dado en Madrid, el 15 de febrero de 2008.

- Juan Carlos R. -

El Ministro de Industria, Turismo y Comercio,
Joan Clos I Matheu

REGLAMENTO SOBRE CONDICIONES TÉCNICAS Y GARANTÍAS DE SEGURIDAD EN LÍNEAS ELÉCTRICAS DE ALTA TENSIÓN.

Artículo 1. Objeto.

Este Reglamento tiene por objeto establecer las condiciones técnicas y garantías de seguridad a que han de someterse las líneas eléctricas de alta tensión, a fin de:

1. Proteger las personas y la integridad y funcionalidad de los bienes que pueden resultar afectados por las mismas.

2. Conseguir la necesaria regularidad en los suministros de energía eléctrica.

3. Establecer la normalización precisa para reducir la extensa tipificación que existe en la fabricación de material eléctrico.

4. Facilitar desde la fase de proyecto de las líneas su adaptación a los futuros aumentos de carga racionalmente previsibles.

Artículo 2. Ámbito de aplicación.

1. Las disposiciones de este Reglamento se aplican a las líneas eléctricas de alta tensión, entendiéndose como tales las de corriente alterna trifásica a 50 Hz de frecuencia, cuya tensión nominal eficaz entre fases sea superior a un kilovoltio. Aquellas líneas en las que se prevea utilizar otros sistemas de transporte o distribución de energía -corriente continua, corriente alterna monofásica o polifásica, etc.-, deberán ser objeto de una justificación especial por parte del proyectista, el cual deberá adaptar las prescripciones y principios básicos de este Reglamento a las peculiaridades del sistema propuesto.

2. El Reglamento se aplicará:

1. a las nuevas líneas, a sus modificaciones y a sus ampliaciones,

2. a las líneas existentes antes de su entrada en vigor que sean objeto de modificaciones con variación del trazado original de la línea, afectando las disposiciones de este reglamento exclusivamente al tramo modificado y

3. a las instalaciones existentes antes de su entrada en vigor, en lo referente al régimen de inspecciones que se establecen en el mismo sobre periodicidad y agentes intervinientes, si bien para las líneas aéreas con conductores desnudos, los criterios técnicos aplicables en dichas inspecciones serán los correspondientes a la reglamentación con la que se aprobaron, y para el resto de las líneas se aplicarán los criterios normativos y técnicos en virtud de los cuales resultó aprobado en su día el proyecto de instalación y autorizada su puesta en servicio.

3. Quedan excluidas de la aplicación de las presentes normas las líneas eléctricas que constituyen el tendido de tracción propiamente dicho -línea de contacto- de los ferrocarriles u otros medios de transporte electrificados.

4. Las prescripciones de este Reglamento y sus instrucciones técnicas complementarias (en adelante también denominadas ITCs) son de carácter general, unas, y específico, otras. Las específicas sustituirán, modificarán o complementarán a las generales, según los casos.

5. Las prescripciones de este Reglamento y sus ITC se aplicarán sin perjuicio de las disposiciones establecidas en la normativa de prevención de riesgos laborales y en particular, en el Real Decreto 614/2001, de 8 de junio, sobre disposiciones mínimas para la protección de la salud y seguridad de los trabajadores frente al riesgo eléctrico, así como cualquier otra normativa aplicable.

Artículo 3. Tensiones nominales. Categorías de las líneas.

Las líneas eléctricas incluidas en este Reglamento se clasificarán, atendiendo a su tensión nominal, en las categorías siguientes:

1. Categoría especial: Las de tensión nominal igual o superior a 220 kV y las de tensión inferior que formen parte de la red de transporte conforme a lo establecido en el artículo 5 del Real Decreto 1955/2000, de 1 de diciembre, por el que se regulan las actividades de transporte, distribución, comercialización, suministro y procedimientos de autorización de instalaciones de energía eléctrica.

2. Primera categoría: Las de tensión nominal inferior a 220 kV y superior a 66 kV.

3. Segunda categoría: Las de tensión nominal igual o inferior a 66 kV y superior a 30 kV.

4. Tercera categoría: Las de tensión nominal igual o inferior a 30 kV y superior a 1 kV.

Si en la línea existen circuitos o elementos en los que se utilicen distintas tensiones, el conjunto de la línea se considerará, a efectos administrativos, al valor de la mayor tensión nominal.

Cuando en el proyecto de una nueva línea se considere necesaria la adopción de una tensión nominal superior a 400 kV, la Administración competente establecerá la tensión que deba autorizarse.

Artículo 4. Frecuencia de la red eléctrica nacional.

La frecuencia nominal obligatoria para la red eléctrica es de 50 Hz.

Artículo 5. Compatibilidad con otras instalaciones.

Las líneas eléctricas de alta tensión deben estar dotadas de los elementos necesarios para que su explotación e incidencias no produzcan perturbaciones anormales en el funcionamiento de otras instalaciones.

Los sobredimensionamientos y modificaciones impuestos a otras instalaciones, como consecuencia de cambios realizados en líneas o redes eléctricas de alta tensión, serán costeados por el propietario de estas líneas o redes, quien podrá reclamar al causante último de la modificación.

Artículo 6. Cumplimiento de las prescripciones y excepciones.

1. Se considerará que las instalaciones realizadas de conformidad con las prescripciones de este reglamento proporcionan las condiciones de seguridad que, de acuerdo con el estado de la técnica, son exigibles, a fin de preservar a las personas y los bienes, cuando se utilizan de acuerdo a su destino.

2. Las prescripciones establecidas en el presente Reglamento tendrán la condición de mínimos obligatorios, en el sentido de lo indicado por el artículo 12.5 de la Ley 21/1992, de 16 de julio, de Industria.

3. El órgano competente de la comunidad autónoma, en atención a situaciones objetivas excepcionales a solicitud de parte interesada, podrá aceptar, para ciertos casos, soluciones diferentes a las contenidas en el presente reglamento, cuando impliquen un nivel de seguridad equivalente.

4. A efectos estadísticos y con objeto de prever las eventuales correcciones en la reglamentación, la comunidad autónoma remitirá anualmente al Ministerio competente en materia de seguridad industrial las soluciones aceptadas basadas en la aplicación del principio de seguridad equivalente.

Artículo 7. Equivalencia de requisitos.

Sin perjuicio de lo establecido en el artículo 13, a los efectos de este Reglamento, y para la comercialización de productos provenientes de los Estados miembros de la Unión Europea, de Turquía, del Espacio Económico Europeo, o de otros Estados con los cuales existan los correspondientes acuerdos, que estén sometidos a las reglamentaciones nacionales de seguridad industrial, la Administración pública competente deberá aceptar la validez de los certificados y marcas de conformidad a normas y las actas o protocolos de evaluación de la conformidad oficialmente reconocidos en dichos Estados, siempre que se reconozca, por la mencionada Administración, que los agentes que los realizan ofrecen garantías técnicas, profesionales y de independencia e imparcialidad equivalentes a las exigidas por la legislación española y que las disposiciones legales vigentes del Estado, que sirven de base para evaluar la conformidad, comportan un nivel de seguridad equivalente al exigido por las correspondientes disposiciones españolas.

Artículo 8. Normas de obligado cumplimiento.

1. Las ITCs establecen el cumplimiento obligatorio de normas UNE u otras reconocidas internacionalmente, de manera total o parcial, a fin de facilitar la adaptación al estado de la técnica en cada momento.

En la ITC-LAT 02 se recogerá el listado de todas las normas citadas en el texto de las Instrucciones, identificadas por sus títulos y numeración, la cual incluirá el año de edición.

En las restantes ITCs dicha referencia se realizará, por regla general, sin indicar el año de edición de las normas en cuestión.

2. Cuando una o varias normas varíen su año de edición, o se editen modificaciones posteriores a las mismas, deberán ser objeto de actualización en el listado de normas, mediante resolución del órgano directivo competente en materia de seguridad industrial del Ministerio de Industria, Turismo y Comercio, en la que deberá hacerse constar la fecha a partir de la cual la utilización de la antigua edición de la norma dejará de serlo, a efectos reglamentarios.

A falta de resolución expresa, se entenderá que también cumple las condiciones reglamentarias la edición de la norma posterior a la que figure en el listado de normas, siempre que la misma no modifique criterios básicos y se limite a actualizar ensayos o incremente la seguridad intrínseca del material correspondiente.

Artículo 9. Accidentes.

A efectos estadísticos, sin perjuicio de otras comunicaciones sobre el accidente a las autoridades laborales, previstas en la normativa laboral, y con objeto de determinar las posibles causas, así como disponer las eventuales correcciones en la reglamentación, se debe poseer los correspondientes datos sistematizados de los accidentes más significativos. Para ello, cuando se produzca un accidente o una anomalía en el funcionamiento, imputable a la línea, que ocasione víctimas, daños a terceros o situaciones objetivas de riesgo potencial, el propietario de la línea deberá redactar un informe que recoja los aspectos esenciales del mismo. En un tiempo no superior a tres meses, deberán remitir a los órganos competentes del Ministerio de Industria, Turismo y Comercio y de las comunidades autónomas, copia de todos los informes realizados.

Artículo 10. Infracciones y sanciones.

Los incumplimientos de lo dispuesto en este Reglamento se sancionarán de acuerdo con lo dispuesto en el título V de la Ley 21/1992, de 16 de julio, de Industria y, si procede, de lo establecido en el título X de la Ley 54/1997, de 27 de noviembre, del Sector Eléctrico.

Artículo 11. Guía técnica.

El órgano directivo competente en materia de seguridad industrial del Ministerio de Industria, Turismo y Comercio elaborará y mantendrá actualizada una Guía técnica de carácter no vinculante para la aplicación práctica de las previsiones del presente reglamento y sus ITCs, la cual podrá establecer aclaraciones a conceptos incluidos en uno y otras.

Artículo 12. Equipos y materiales.

1. Los materiales, aparatos, conjuntos y subconjuntos, integrados en los circuitos de las líneas eléctricas de alta tensión, a las que se refiere este Reglamento, cumplirán las normas y especificaciones técnicas que les sean de aplicación y que se establezcan como de obligado cumplimiento en la ITC-LAT 02. En su defecto, el proyectista propondrá y justificará las normas o especificaciones cuya aplicación considere más idónea para las partes fundamentales de la línea de que se trate.

2. En aquellos casos en los que la aplicación estricta de las normas reglamentarias no permita una solución óptima a un problema o se prevea utilizar otros sistemas, el proyectista de la línea deberá justificar las variaciones necesarias, que deberán ser autorizadas por la Administración pública competente.

Se incluirán junto con los equipos y materiales las indicaciones necesarias para su correcta instalación y uso, debiendo marcarse con la información que determine la norma de aplicación que se establece en la correspondiente ITC, con las siguientes indicaciones mínimas:

1. Razón social y dirección completa del fabricante y, en su caso, de su representante legal o del responsable de la comercialización.

2. Marca y modelo, si procede.

3. Tensión e intensidad asignada, si procede.

3. La Administración pública competente verificará en sus campañas de inspección de mercado el cumplimiento de las exigencias técnicas de los materiales y equipos sujetos a este Reglamento.

Se presupondrá la conformidad de los equipos y materiales con las normas y especificaciones técnicas aplicables cuando éstos dispongan de marcas o certificados de conformidad emitidos por un organismo de control autorizado para tal fin, según los procedimientos establecidos en el Real Decreto 2200/1995, de 28 de diciembre, por el que se aprueba el Reglamento de la Infraestructura para la Calidad y la Seguridad Industrial.

Artículo 13. Proyecto de las líneas.

1. Será obligatoria la presentación de proyecto suscrito por técnico titulado competente y visado por el colegio oficial correspondiente, para la realización de toda clase de líneas de alta tensión, a que se refiere este Reglamento.

2. La definición y contenido mínimo de los proyectos y anteproyectos, se determinará en la correspondiente ITC, sin perjuicio de la facultad de la Administración para solicitar los datos adicionales que considere necesarios.

Cuando se trate de líneas, o parte de las mismas, de carácter repetitivo, propiedad de las empresas de transporte y distribución de energía eléctrica, o para aquellas de los clientes que vayan a ser cedidas, los proyectos tipo podrán ser aprobados y registrados por los órganos competentes de las comunidades autónomas, en caso de que se limiten a su ámbito territorial, o por el Ministerio de Industria, Turismo y Comercio, en caso de aplicarse en más de una comunidad autónoma. Estos proyectos tipo deberán ser completados, inexcusablemente, con los datos específicos concernientes a cada caso, tales como: ubicación, accesos, circunstancias locales, clima, entorno, dimensiones específicas, características de las tierras y de la conexión a la red, así como cualquier otra correspondiente al caso particular.

3. El procedimiento de información pública, aprobación y registro de los proyectos tipo se efectuará de la misma forma que las especificaciones particulares de las empresas suministradoras.

Artículo 14. Interrupción y alteración del servicio.

1. En los casos o circunstancias en los que se observe eminente peligro para las personas o cosas se deberá interrumpir el funcionamiento de las líneas.

2. La interrupción del funcionamiento de las líneas de transporte y distribución de energía eléctrica será decidida, en todo caso, por el operador del sistema y gestor de la red de transporte o por el gestor de la red de distribución, según proceda, conforme los procedimientos de operación vigentes.

Para líneas particulares, un técnico titulado competente, con la autorización del propietario de la línea, podrá adoptar, en situación de emergencia, las medidas provisionales que resulten aconsejables, dando cuenta inmediatamente al órgano competente de la Administración, quien fijará el plazo para restablecer las condiciones reglamentarias.

3. Las consecuencias derivadas de cualquier intervención de terceros en instalaciones de las que no sean titulares, siempre que afecte a los requisitos de este reglamento, sin la expresa autorización de su titular, serán responsabilidad del causante, el cual deberá hacer frente a los costes de indemnización derivados de su actuación.

Artículo 15. Especificaciones particulares de las empresas de transporte y distribución de energía eléctrica.

1. Las empresas de transporte y distribución de energía eléctrica podrán proponer especificaciones particulares para sus líneas o para aquéllas de los clientes que vayan a ser cedidas a las empresas de transporte y distribución de energía eléctrica. Estas especificaciones podrán definir aspectos de diseño, materiales, construcción, montaje y puesta en servicio de líneas eléctricas de alta tensión, señalando en ellas las condiciones técnicas de carácter concreto que sean precisas para conseguir mayor homogeneidad en las redes de transporte y distribución.

2. Dichas especificaciones deberán ajustarse, en cualquier caso, a los preceptos del Reglamento, y previo cumplimiento del procedimiento de información pública deberán ser aprobadas y registradas por los órganos competentes de las comunidades autónomas, en caso de que se limiten a su ámbito territorial, o por el Ministerio de Industria, Turismo y Comercio, en caso de aplicarse en más de una comunidad autónoma.

Un técnico competente de la empresa de transporte y distribución certificará el cumplimiento de esta especificación particular respecto de todas las exigencias de seguridad reglamentariamente establecidas. Asimismo, el órgano administrativo competente exigirá para la aprobación y registro de las especificaciones particulares un informe técnico emitido por un organismo cualificado e independiente.

Artículo 16. Capacidad técnica de las empresas de transporte y distribución de energía eléctrica para la ejecución y mantenimiento de líneas eléctricas de su propiedad.

Las empresas de transporte y distribución de energía eléctrica que realicen las actividades de construcción o mantenimiento de líneas eléctricas de su propiedad por medios propios, no precisan estar inscritas en el registro de empresas instaladoras autorizadas establecido en la ITC-LAT 03, por entenderse a los efectos de este reglamento que dichas empresas de transporte y distribución cuentan con la capacidad técnica acreditada suficiente para la realización de las citadas actividades. En cualquier caso, las empresas de transporte y distribución de energía deberán cumplir en cada momento, las condiciones reglamentarias establecidas para la ejecución y mantenimiento de sus líneas eléctricas, incluida su puesta en funcionamiento.

En el supuesto de que las empresas de transporte y distribución efectúen las citadas actividades a través de una empresa contratada, ésta deberá ostentar la condición de empresa instaladora autorizada según lo establecido en la ITC-LAT 03.

Artículo 17. Documentación y puesta en servicio de las líneas propiedad de empresas de transporte y distribución de energía eléctrica.

1. La construcción, ampliación, modificación y explotación de las líneas eléctricas de alta tensión propiedad de empresas de transporte y distribución de energía eléctrica se condicionará a la autorización administrativa, aprobación del proyecto de ejecución y autorización de explotación que prescribe el título VII del Real Decreto 1955/2000, de 1 de diciembre.

2. Las empresas de transporte y distribución de energía eléctrica se responsabilizarán de la ejecución de las líneas de su propiedad.

3. Las líneas eléctricas propiedad de empresas de transporte y distribución de energía eléctrica deberán disponer de la siguiente documentación:

1. Proyecto que defina las características de la instalación, según determina la ITC-LAT 09, elaborado previamente a la ejecución.

2. Certificado final de obra, según modelo establecido por la Administración, emitido por técnico titulado competente una vez finalizadas las obras. El citado certificado junto con los informes de verificación surtirán los efectos previstos en el artículo 132 del Real Decreto 1955/2000, de 1 de diciembre.

Artículo 18. Mantenimiento, verificaciones periódicas e inspecciones de las líneas propiedad de empresas de transporte y distribución de energía eléctrica.

1. Las empresas de transporte y distribución de energía eléctrica se responsabilizarán del mantenimiento y verificación periódica de las líneas de su propiedad y de aquéllas que le sean cedidas. Si el mantenimiento o la verificación fuera realizado por empresas mandatarias éstas deberán ser instaladores autorizados.

2. La verificación periódica de las líneas se realizará, al menos. cada tres años. La empresa titular conservará el acta de la verificación a disposición de los órganos competentes de la Administración.

Los órganos competentes de la Administración podrán efectuar inspecciones, mediante control por muestreo estadístico, de las verificaciones efectuadas por las empresas de transporte y distribución.

3. En la ITC-LAT 05 se detalla el proceso para las verificaciones e inspecciones periódicas.

Artículo 19. Empresas instaladoras autorizadas para líneas de alta tensión.

Las líneas eléctricas de alta tensión que no sean propiedad de empresas de transporte y distribución de energía eléctrica se ejecutarán por empresas instaladoras autorizadas que reúnan los requisitos y condiciones establecidos en la ITC-LAT 03.

Según lo establecido en el artículo 13.3 de la Ley 21/1992, de 16 de julio, de Industria, las autorizaciones concedidas por los correspondientes órganos competentes de las comunidades autónomas a las empresas instaladoras tendrán validez y eficacia para todo el territorio español.

Artículo 20. Documentación, puesta en servicio y mantenimiento de las líneas.

1. Según lo establecido en el artículo 12.3 de la Ley 21/1992, de Industria, y una vez obtenida, en los casos requeridos por el Real Decreto 1955/2000, de 1 de diciembre, la autorización administrativa, la puesta en servicio y utilización de las instalaciones eléctricas ejecutadas por empresas instaladoras autorizadas se condiciona al siguiente procedimiento:

1. Deberá elaborarse, previamente a la ejecución, un proyecto que defina las características de la línea, según determina la ITC-LAT 09 y que, cuando esté previsto que las líneas vayan a ser cedidas, deberá tener en cuenta las especificaciones particulares aprobadas de la empresa suministradora.

2. La línea deberá verificarse por la empresa instaladora autorizada que la ejecute, con la supervisión del director de obra, a fin de comprobar la correcta ejecución y funcionamiento seguro de la misma.

3. Al finalizar la ejecución de la línea un técnico titulado competente emitirá el correspondiente certificado de dirección y final de obra.

4. Asimismo, si la tensión nominal fuera superior a 30 kV, la instalación deberá ser objeto de una inspección inicial por un organismo de control.

5. A la terminación de la instalación, realizadas las verificaciones pertinentes y la inspección inicial, en su caso, la empresa instaladora autorizada ejecutora de la instalación emitirá un certificado de instalación, en el que se hará constar que la misma se ha realizado de conformidad con lo establecido en el reglamento y sus ITCs y de acuerdo con el proyecto. En su caso, identificará y justificará las variaciones que en la ejecución se hayan producido con relación a lo previsto en el proyecto. En caso de líneas que requieran autorización administrativa, se acompañará al certificado de instalación el acta de puesta en servicio.

6. Cuando el titular de la línea precise conectarse a la red de una empresa suministradora de energía eléctrica, deberá solicitar el suministro a la empresa suministradora, mediante entrega del correspondiente ejemplar del certificado de instalación de la línea.

   En este caso, la empresa suministradora podrá realizar las verificaciones que considere oportunas, en lo que se refiere al cumplimiento de las prescripciones de este reglamento y del proyecto, como requisito previo para la conexión de la línea a la red eléctrica.

   Si los resultados de las verificaciones no fueran favorables, la empresa suministradora deberá extender un acta, en la que conste el resultado de las comprobaciones, la cual deberá ser firmada igualmente por el titular de la instalación, dándose por enterado. Dicha acta, en el plazo más breve posible, se pondrá en conocimiento del órgano competente de la Administración, quien determinará lo que proceda.

7. Asimismo, el propietario de la línea deberá suscribir, antes de su puesta en marcha, un contrato de mantenimiento suscrito con una empresa instaladora autorizada para líneas de alta tensión, en el que se haga responsable de mantener la línea en el debido estado de conservación y funcionamiento. Si el propietario de la línea, a juicio del órgano competente de la Administración, dispone de los medios y organización necesarios para efectuar su propio mantenimiento, y asume su ejecución y la responsabilidad del mismo, será eximido de su contratación.

8. El certificado de la empresa instaladora autorizada, junto con el proyecto, el certificado de dirección de obra, el de inspección inicial, en su caso, y el contrato de mantenimiento o el compromiso de realizarlo con medios propios, deberán depositarse ante el órgano competente de la Administración, con objeto de inscribir la referida instalación en el correspondiente registro.

2. En la ITC-LAT 04 se detalla el proceso aplicable para la documentación y puesta en servicio.

Artículo 21. Inspecciones periódicas de las líneas.

1. Para alcanzar los objetivos señalados en el artículo 1 de este Reglamento, en relación con la seguridad, se efectuarán inspecciones periódicas de las líneas.

Estas inspecciones se realizarán cada tres años, al menos, pudiéndose establecer condiciones especiales en las ITCs de este reglamento. El titular de la línea cuidará de que dichas inspecciones se efectúen en los plazos previstos.

2. Las inspecciones periódicas se realizarán por los organismos de control autorizados en este campo reglamentario. Para líneas de tensión nominal no superior a 30 kV estas inspecciones se podrán sustituir por revisiones o verificaciones que realicen técnicos titulados competentes que cumplan los requisitos indicados en la ITC-LAT 05.

El organismo de control y, en su caso, los citados técnicos titulados competentes, conservarán respectivamente, acta de las inspecciones o verificaciones que realicen y entregarán una copia de las mismas al titular o arrendatario, en su caso, de la línea, así como a la Administración pública competente.

La Administración pública competente podrá efectuar controles para garantizar el correcto funcionamiento del sistema, tales como el control por muestreo estadístico de las inspecciones y verificaciones efectuadas.

3. En la ITC-LAT 05 se detalla el proceso que deberá seguirse para las inspecciones periódicas.

ÍNDICE DE INSTRUCCIONES TÉCNICAS COMPLEMENTARIAS

Instrucción Técnica Complementaria
ITC-LAT 01
TERMINOLOGÍA.

0. ÍNDICE

Esta instrucción recoge los términos técnicos más generales utilizados del Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión y de sus instrucciones técnicas complementarias. Para la mayoría de estos términos las definiciones corresponden a las establecidas en la norma UNE 21302.

1. AISLAMIENTO DE UN CABLE

Conjunto de materiales que forman paste de un cable y cuya función específica es soportar la tensión.

2. ALTA TENSIÓN

Se considera alta tensión (A.T.) toda tensión nominal superior a 1 kV.

3. AMOVIBLE

Calificativo que se aplica a todo material instalado de manera que se pueda quitar fácilmente.

4. ARMADURA DE UN CABLE

Revestimiento constituido por flejes o alambres, destinado generalmente a proteger al cable de los efectos mecánicos exteriores.

5. AUTOSECCIONADOR (SECCIONALIZADOR)

Seccionador que abre un circuito automáticamente en condiciones predeterminadas, cuando dicho circuito está sin tensión.

6. CABLE O CABLE AISLADO

Conjunto constituido por:

• Uno o varios conductores aislados.

• Su eventual revestimiento individual.

• La eventual protección del conjunto.

• El o los eventuales revestimientos de protección que se dispongan.

Nota: Se admite el término de cable de tierra para el conductor desnudo que protege las líneas aéreas frente al rayo.

7. CABLE DE TIERRA

Conductor conectado a tierra en alguno o en todos los apoyos, dispuesto generalmente, aunque no necesariamente, por encima de los conductores de fase, con el fin de asegurar una determinada protección frente a las descargas atmosféricas.

8. CABLE DE TIERRA DE FIBRA ÓPTICA (OPGW)

Cable de tierra que contiene fibras ópticas para telecomunicación. El componente conductor puede ser cableado, tubular o una combinación entre ambos.

9. CABLE PORTANTE O FIADOR

Cable de acero o de otro material destinado a soportar esfuerzos de tracción, recubierto o no de material aislante resistente a la intemperie y a las solicitaciones mecánicas que puedan producirse. Sobre él se basan todos los cálculos de tracción mecánica.

10. CABLES UNIPOLARES AISLADOS REUNIDOS EN HAZ

Cable aéreo constituido por un conjunto de varios cables unipolares cableados entre sí. Pueden estar cableados sobre un fiador.

11. CANTÓN DE UNA LÍNEA

Conjunto de vanos de una línea eléctrica comprendidos entre dos apoyos de amarre.

12. CANALIZACIÓN O CONDUCCIÓN ELÉCTRICA

Conjunto constituido por uno o varios conductores eléctricos y los elementos que aseguran su fijación y, en su caso, su protección mecánica.

13. CEBADO

Régimen variable durante el cual se establece el arco o la chispa.

14. CENTRO DE TRANSFORMACIÓN

Instalación provista de uno o varios transformadores reductores de Alta a Baja Tensión con la aparamenta y obra complementaria precisas.

15. CIRCUITO

Conjunto de materiales eléctricos (conductores, aparamena, etc.) alimentados por la misma fuente de energía y protegidos contra las sobreintensidades por el o por los mismos dispositivos de protección. No quedan incluidos en esta definición los circuitos que forman parte de los aparatos de utilización o receptores.

16. COEFICIENTE DE FALTA A TIERRA

El coeficiente de falta a tierra en un punto P de una instalación trifásica es el cociente U_pf/U_p, siendo U_pf la tensión eficaz entre una fase sana del punto P y tierra durante una falta a tierra, y U_p la tensión eficaz entre cualquier fase del punto P y tierra en ausencia de falta.

Las tensiones U_pf y U_p lo serán a frecuencia industrial.

La falta a tierra referida puede afectar a una o más fases en un punto cualquiera de la red.

El coeficiente de falta a tierra en un punto es, pues, una relación numérica superior a la unidad que caracteriza, de un modo general, las condiciones de puesta a tierra del neutro del sistema desde el punto de vista del emplazamiento considerado, independientemente del valor particular de la tensión de funcionamiento en este punto.

Los coeficientes de falta a tierra se pueden calcular a partir de los valores de las impedancias de la red en el sistema de componentes simétricas, vistas desde el punto considerado y tomando, para las máquinas giratorias, las reactancias subtransitorias, o cualquier otro procedimiento de cálculo de suficiente garantía.

Cuando para cualquiera que sea el esquema de explotación, la reactancia homopolar es inferior al triple de la reactancia directa y la resistencia homopolar no excede a la reactancia directa, el coeficiente de falta a tierra no sobrepasa 1,4.

17. CONDUCTOR DE ALTA TEMPERATURA

Conductor que por su composición puede trabajar a mayores temperaturas que los conductores convencionales, respetando los límites reglamentarios de flecha y tensión.

18. CONDUCTOR DE UN CABLE

Parte de un cable que tiene la función específica de conducir la corriente.

19. CONDUCTOR DESNUDO.

Elemento formado por varios alambres no asilados y cableados entre sí previsto para transportar la corriente eléctrica.

20. CONDUCTORES ACTIVOS

En toda instalación se consideran como conductores activos los destinados normalmente a la transmisión de energía eléctrica. Esta consideración se aplica a los conductores de fase y al conductor neutro.

21. CONDUCTOR AISLADO

Conjunto que comprende el conductor, su aislamiento y sus eventuales pantallas.

22. CONDUCTOR CABLEADO

Conductor constituido por una serie de alambres individuales en el que todos, o alguno de ellos, generalmente tienen la forma helicoidal.

23. CONDUCTOR ÓPTICO (OPCON)

Conductor de fase óptico que contiene fibra óptica con capacidad para la telecomunicación.

24. CONDUCTOR RECUBIERTO

Conjunto que comprende el conductor y su recubrimiento.

25. CONEXIÓN EQUIPOTENCIAL

Conexión que une dos partes conductoras de manera que la corriente que pueda pasar por ella no produzca una diferencia de potencial sensible entre ambas.

26. CONMUTADOR

Aparato destinado a modificar las conexiones de varios circuitos.

27. CONTACTOS DIRECTOS

Contactos de personas y animales con partes activas.

28. CONTACTOS INDIRECTOS

Contactos de personas o animales con partes que se han puestas bajo tensión como resultado de un fallo de aislamiento.

29. CORRIENTE DE CONTACTO

Corriente que pasa a través del cuerpo humano o de un animal cuando está sometido a una tensión eléctrica.

30. CORRIENTE DE CORTOCIRCUITO MÁXIMA ADMISIBLE

Valor de la corriente de cortocircuito que puede soportar un elemento de la red, durante una corta duración especificada.

31. CORRIENTE DE DEFECTO O DE FALTA

Corriente que circula debido a un defecto de aislamiento.

32. CORRIENTE DE DEFECTO A TIERRA

Es la corriente que en el caso de un solo punto de defecto a tierra, se deriva por el citado punto desde el circuito averiado a tierra o a partes conectadas a tierra.

33. CORRIENTE DE PUESTA A TIERRA

Es la corriente total que se deriva a tierra a través de la puesta a tierra.

Nota: La corriente de puesta a tierra es la parte de la corriente de defecto que provoca la elevación de potencial de una instalación de puesta a tierra.

34. CORTE OMNIPOLAR

Corte de todos los conductores activos de un mismo circuito.

35. CUBIERTA DE UN CABLE

Revestimiento continuo y uniforme, de material metálico o no metálico, generalmente extruido y que constituye la protección exterior del cable.

36. DEFECTO A TIERRA (O A MASA)

Defecto de aislamiento entre un conductor y tierra (o masa).

37. DEFECTO FRANCO

Conexión accidental, de impedancia despreciable, entre dos o más puntos con distinto potencial.

38. ELECTRODO DE TIERRA

Conductor, o conjunto de conductores, enterrados que sirven para establecer una conexión con tierra. Los conductores no aislados, colocados en contacto con tierra para la conexión al electrodo, se considerarán parte de éste.

39. ELEMENTOS CONDUCTORES

Todos aquellos que pueden encontrarse en un edificio, aparato, etc., y que son susceptibles de transferir una tensión, tales como: estructuras metálicas o de hormigón armado utilizadas en la construcción de edificios (por ejemplo armaduras, paneles, carpintería metálica, etc.), canalizaciones metálicas de agua, gas, calefacción. etc., y los aparatos no eléctricos conectados a ellas, si la unión constituye una conexión eléctrica (por ejemplo radiadores, cocinas, fregaderos metálicos, etc.). Suelos y paredes conductoras.

40. EMPALME

Accesorio que garantiza la conexión entre dos cables para formar un circuito continuo.

41. FUENTE DE ENERGÍA

Aparato generador o sistema suministrador de energía eléctrica.

42. FUENTE DE ALIMENTACIÓN DE ENERGÍA

Lugar o punto donde una línea, una red, una instalación o un aparato recibe energía eléctrica que tiene que transmitir, repartir o utilizar.

43. IMPEDANCIA

Cociente de la tensión en los bornes de un circuito entre la corriente que fluye por ellos. Esta definición solo es aplicable a corrientes sinusoidales.

44. INSTALACIÓN DE TIERRA

Es el conjunto formado por electrodos y líneas de tierra de una instalación eléctrica.

45. INSTALACIÓN DE TIERRA GENERAL

Es la instalación de tierra resultante de la interconexión de todas las puestas a tierra de protección y de servicio de una instalación.

46. INSTALACIONES DE TIERRA INDEPENDIENTES

Dos instalaciones de tierra se consideran independientes entre si cuando tienen electrodos de tierra separados y cuando, durante el paso de la corriente a tierra por una de ellas, la otra no adquiere respecto a una tierra de referencia una tensión superior a 50 V.

47. INSTALACIONES DE TIERRA SEPARADAS

Dos instalaciones de tierra se denominan separadas cuando entre sus electrodos no existe una conexión específica directa.

48. INSTALACIÓN ELÉCTRICA

Conjunto de aparatos y de circuitos asociados, previstos para un fin particular: producción, conversión, rectificación, transformación, transmisión, distribución o utilización de la energía eléctrica.

49. INSTALACIÓN PRIVADA

Es la instalación destinada, por un único usuario, a la producción o utilización de la energía eléctrica en locales o emplazamientos de su uso exclusivo.

50. INTENSIDAD DE DEFECTO

Valor que alcanza una corriente de defecto.

51. INTERRUPTOR

Aparato de conexión capaz de establecer, de soportar y de interrumpir las corrientes en las condiciones normales del circuito, que pueden incluir las condiciones especificadas de sobrecarga en servicio, así como de soportar durante un tiempo especificado las corrientes en las condiciones anormales especificadas del circuito, tales como las de cortocircuito.

52. INTERRUPTOR AUTOMÁTICO

Aparato de conexión capaz de establecer, de soportar e de interrumpir las corrientes en las condiciones normales del circuito, así como de establecer, de soportar durante un tiempo determinado y de interrumpir corrientes en condiciones anormales especificadas del circuito, tales como las del cortocircuito.

53. LÍNEA DE ENLACE CON EL ELECTRODO DE TIERRA

Cuando existiera punto de puesta a tierra, se denomina línea de enlace con el electrodo de tierra a la parte de la línea de tierra comprendida entre el punto de puesta a tierra y el electrodo, siempre que el conductor esté fuera del terreno o colocado aislado del mismo.

54. LÍNEA DE TIERRA

Es el conductor o conjunto de conductores que unen el electrodo de tierra con una parte de la instalación que se haya de poner a tierra, siempre y cuando los conductores estén fuera del terreno o colocados en el pero aislados del mismo.

55. MASA DE UN APARATO

Conjunto de las partes metálicas de un aparato que, en condiciones normales, están aisladas de las partes activas.

56. NIVEL DE AISLAMIENTO

Para un aparato o material eléctrico determinado, característica definida par un conjunto de tensiones especificadas de su aislamiento.

1. Para materiales cuya tensión mas elevada para el material sea menor que 300 kV, el nivel de aislamiento esté definido par las tensiones soportadas nominales a los impulsos de tipo rayo y las tensiones soportadas nominales a frecuencia industrial de corta duración.

2. Para materiales cuya tensión mas elevada para el material sea igual o mayor que 300 kV, el nivel de aislamiento esté definido por las tensiones soportadas nominales a los impulsos de tipo maniobra y rayo.

57. NO PROPAGACIÓN DE LA LLAMA

Cualidad de un material por la que deja de arder en cuanto cesa de aplicársele la llama que provoca su combustión.

58. PANTALLA DE UN CABLE

Capa o capas conductoras cuya función es la de configurar el campo eléctrico en el interior del aislamiento. Además, su función es conducir las corrientes de defecto a tierra que puedan circular a través de ella.

59. PONER O CONECTAR A MASA

Unir eléctricamente un conductor al armazón de una máquina o a una masa metálica.

60. PONER O CONECTAR A TIERRA

Unir eléctricamente con la tierra una parte del circuito eléctrico o una parte conductora no perteneciente al mismo, por medio de la instalación de tierra.

61. PUESTA A TIERRA DE PROTECCIÓN

Es la conexión directa a tierra de las partes conductoras de los elementos de una instalación no sometidos, normalmente, a tensión eléctrica, pero que pudieran ser puestos en tensión por averías o contactos accidentales, a fin de proteger a las personas contra contactos con tensiones peligrosas.

62. PUESTA A TIERRA DE SERVICIO

Es la conexión que tiene par objeto unir a tierra temporalmente parte de las instalaciones que están, normalmente, bajo tensión o permanentemente ciertos puntos de los circuitos eléctricos de servicio. Estas puestas a tierra pueden ser:

• Directas: cuando no contienen otra resistencia que la propia de paso a tierra.

• Indirectas: cuando se realizan a través de resistencias o impedancias adicionales.

63. PUNTO A POTENCIAL CERO

Punto del terreno, a una distancia tal de la instalación de toma de tierra, que el gradiente de tensión, en dicho punto, resulte despreciable; cuando pasa par dicha instalación una corriente de defecto.

64. PUNTO DE PUESTA A TIERRA

Es un punto situado generalmente fuera del terreno, que sirve de unión de las líneas de tierra con el electrodo, directamente o a través de líneas de enlace con el.

65. PUNTO NEUTRO

Es el punto de un sistema polifásico que, en las condiciones de funcionamiento previstas, presenta la misma diferencia de potencial con relación a cada uno de los polos o fases del sistema.

66. REACTANCIA

Es un dispositivo que se aplica para agregar a un circuito inductancia, con distintos objetos, por ejemplo: arranque de motores, conexión en paralelo de transformadores o regulación de corriente. Reactancia limitadora es la que se usa para limitar la corriente cuando se produzca un cortocircuito.

67. RED COMPENSADA MEDIANTE BOBINA DE EXTINCIÓN

Red en la que uno o varios puntos neutros están puestos a tierra por reactancias que compensan aproximadamente la componente capacitiva de la corriente de falta monofásica a tierra.

Nota: En una red con neutro puesto a tierra a través de bobina de extinción, la corriente en la falta se limita de tal manera que el arco de la falta se autoextingue.

68. RED CON NEUTRO A TIERRA

Red cuyo neutro está unido a tierra, bien directamente o bien por medio de una resistencia o de una inductancia de pequeño valor.

69. RED CON NEUTRO AISLADO

Red desprovista de conexión intencional a tierra, excepto a través de dispositivos de indicación, medida o protección, de impedancias muy elevadas.

70. RED DE DISTRIBUCIÓN

Conjunto de conductores con todos sus accesorios, sus elementos de sujeción, protección etc., que une una fuente de energía o una fuente de alimentación de energía con las instalaciones interiores o receptoras.

71. REDES DE DISTRIBUCIÓN DE COMPAÑÍA

Son las redes de distribución propiedad de una empresa distribuidora de energía eléctrica.

72. REDES PARTICULARES

Son las destinadas, para un único usuario, al suministro de los locales o emplazamientos de su propiedad o a otros especialmente autorizados.

Estas redes pueden tener su origen:

• En centrales de generación propia.

• En redes de distribución.

73. REENGANCHE AUTOMÁTICO

Secuencia de maniobras por las que, a continuación de una apertura, se cierra automáticamente un aparato mecánico de conexión despues de un tiempo predeterminado.

74. RESISTENCIA DE TIERRA

Es la resistencia entre un conductor puesto a tierra y un punto de potencial cero.

75. RESISTENCIA GLOBAL DE TIERRA

Es la resistencia de tierra en un punto, considerando la acción conjunta de la totalidad de las puestas a tierra.

76. SECCIONADOR

Aparato mecánico de conexión que, par razones de seguridad, en posición abierto asegura una distancia de seccionamiento que satisface unas condiciones especificas de aislamiento.

Nota: Un seccionador es capaz de abrir y cerrar un circuito cuando es despreciable la corriente a interrumpir o a establecer, o bien cuando no se produce un cambio apreciable de tensión en los bornes de cada uno de los polos del seccionador. Es tambien capaz de soportar corrientes de paso, en las condiciones normales del circuito, asícomo durante un tiempo especificado en condiciones anormales, tales como las de cortocircuito.

77. SOBRETENSIÓN

Tensión anormal existente entre dos puntos de una instalación eléctrica, superior al valor máximo que puede existir entre ellos en servicio normal.

Nota: Véase definición de tensión más elevada de una red trifásica.

78. SOBRETENSIÓN TEMPORAL

Es la sobretensión entre fases y tierra o entre fases en un lugar determinado de la red, de duración relativamente larga y que no está amortiguada, o sólo lo está débilmente.

79. SOBRETENSIÓN TIPO MANIOBRA

Es la sobretensión entre fase y tierra o entre fases en un lugar determinado de la red debida a una maniobra, defecto u otra causa y cuya forma puede asimilarse, en lo relativo a la coordinacion de aislamiento, a la de los impulsos normalizados utilizados para los ensayos de impulso tipo maniobra.

80. SOBRETENSIÓN TIPO RAYO

Es la sobretensión entre fase y tierra o entre fases, en un lugar determinado de la red, debida a una descarga atmosférica u otra causa y cuya forma puede asimilarse, en lo relativo a la coordinacion de aislamiento, a la de los impulsos normalizados utilizados para los ensayos de impulso tipo rayo.

81. TENSIÓN

Diferencia de potencial entre dos puntos. En los sistemas de corriente alterna se expresará por su valor eficaz, salvo indicación en contra.

82. TENSIÓN ASIGNADA DE UN CABLE U_o/U

Tensión para la que se ha diseñado el cable y sus accesorios. U_o es la tensión nominal eficaz a frecuencia industrial entre cada conductor y la pantalla del cable y U es la tensión nominal eficaz a frecuencia industrial entre dos conductores cualesquiera.

83. TENSIÓN A TIERRA O CON RELACIÓN A TIERRA

Es la tensión existente entre un elemento conductor y la tierra.

• En instalaciones trifásicas con neutro no unido directamente a tierra, se considerará como tensión a tierra la tensión entre fases.

• En instalaciones trifásicas con neutro unido directamente a tierra, se considerará como tensión a tierra la tensión entre fase y neutro.

84. TENSIÓN A TIERRA TRANSFERIDA

Es la tensión de paso o de contacto que puede aparecer en un lugar cualquiera transmitida por un elemento metálico desde una instalación de tierra lejana.

85. TENSIÓN DE CONTACTO

Es la fracción de la tensión de puesta a tierra que puede ser puenteada por una persona entre la mano y un punto del terreno situado a un metro de separación o entre ambas manos.

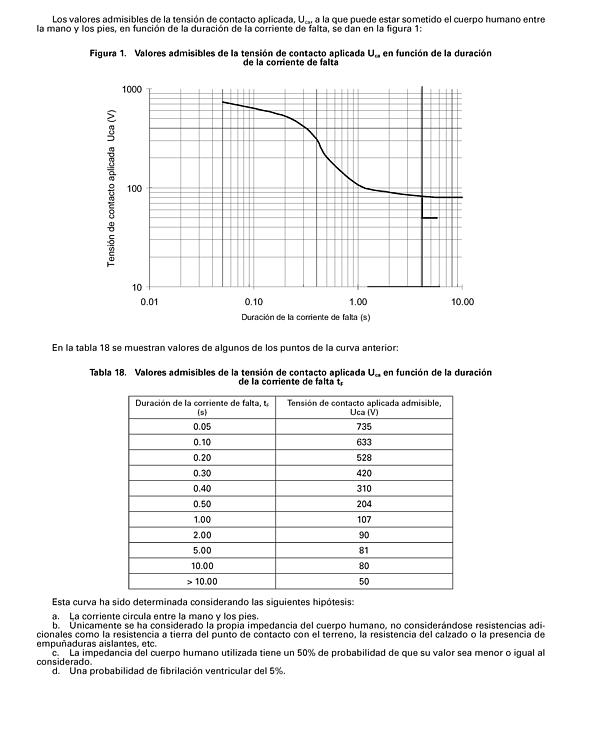

86. TENSIÓN DE CONTACTO APLICADA

Es la parte de la tensión de contacto que resulta directamente aplicada entre dos puntos del cuerpo humano, considerando todas las resistencias que intervienen en el circuito y estimándose la del cuerpo humano en 1.000 ohmios.

87. TENSIÓN DE DEFECTO

Tensión que aparece a causa de un defecto de aislamiento, entre dos masas, entre una masa y un elemento conductor, o entre una masa y tierra.

88. TENSIÓN DE PASO

Es la parte de la tensión a tierra que aparece en caso de un defecto a tierra entre dos puntos del terreno separados a un metro.

89. TENSIÓN DE PASO APLICADA

Es la parte de la tensión de paso que resulta directamente aplicada entre los pies de un hombre, teniendo en cuenta todas las resistencias que intervienen en el circuito y estimándose la del cuerpo humano en 1000 ohmios.

90. TENSIÓN DE PUESTA A TIERRA

Tensión que aparece a causa de un defecto de aislamiento, entre una masa y tierra (ver tensión de defecto).

91. TENSIÓN DE SERVICIO

Es el valor de la tensión realmente existente en un punto cualquiera de una instalación, en un momento determinado.

92. TENSIÓN DE SUMINISTRO

Es el valor o valores de la tensión que constan en los contratos que se establecen con los usuarios y que sirven de referencia para la comprobación de la regularidad en el suministro. La tensión de suministro puede tener varios valores distintos, en los diversos sectores de una misma red, según la situación de éstos y demás circunstancias.

93. TENSIÓN MÁS ELEVADA DE UNA RED TRIFÁSICA (U_s)

Valor más elevado de la tensión eficaz entre fases, que puede presentarse en un instante y en un punto cualquiera de la red, en las condiciones normales de explotación. Este valor no tiene en cuenta las variaciones transitorias (por ejemplo, maniobras en la red) ni las variaciones temporales de tensión debidas a condiciones anormales de la red (por ejemplo, averías o desconexiones bruscas de cargas importantes).

94. TENSIÓN MÁS ELEVADA PARA EL MATERIAL (U_m)

La mayor tensión eficaz entre fases para la cual se define el material, en lo que se refiere al aislamiento y determinadas características que están eventualmente relacionadas con esta tensión, en las normas propuestas para cada material.

95. TENSIÓN NOMINAL

Valor convencional de la tensión con la que se denomina un sistema o instalación y para el que ha sido previsto su funcionamiento y aislamiento.

La tensión nominal expresada en kilovoltios, se designa en el presente Reglamento por U_n.

96. TENSIÓN NOMINAL DE UNA RED TRIFÁSICA (U_n)

Valor de la tensión entre fases por el cual se denomina la red, y a la cual se refieren ciertas características de servicio de la red.

97. TENSIÓN NOMINAL PARA EL MATERIAL

Es la tensión asignada por el fabricante para el material.

Nota: Para la aparamenta, la tensión asignada o nominal coincide con la tensión más elevada del material.

98. TENSIÓN SOPORTADA

Es el valor de la tensión especificada que un aislamiento debe soportar sin perforación ni contorneamiento, en condiciones de ensayo preestablecidas.

99. TENSIÓN SOPORTADA NOMINAL A FRECUENCIA INDUSTRIAL

Es el valor eficaz de una tensión alterna sinusoidal a frecuencia industrial que el material considerado debe ser capaz de soportar sin perforación ni contorneamiento durante los ensayos realizados en las condiciones especificadas.

100. TENSIÓN SOPORTADA NOMINAL A LOS IMPULSOS TIPO MANIOBRA O TIPO RAYO

Es el valor de cresta de tensión soportada a los impulsos tipo maniobra o tipo rayo prescrita para un material, el cual caracteriza el aislamiento de este material en lo relativo a los ensayos de tensión soportada.

101. TERMINAL DE CABLE

Dispositivo montado en el extremo de un cable para garantizar la unión eléctrica con otras partes de una red y mantener el aislamiento hasta el punto de conexión.

102. TIERRA

Es la masa conductora de la tierra en la que el potencial eléctrico en cada punto se toma, convencionalmente, igual a cero, o todo conductor unido a ella por una impedancia despreciable.

103. VANO DE UNA LÍNEA

Distancia entre dos apoyos consecutivos de una línea eléctrica.

104. ZONAS

A efectos de las distintas sobrecargas a considerar y del establecimiento de las hipótesis de cálculo para conductores y apoyos, este Reglamento define tres zonas:

• Zona A: La situada a menos de 500 metros de altitud sobre el nivel del mar.

• Zona B: La situada a una altitud entre 500 y 1.000 metros sobre el nivel del mar.

• Zona C: La situada a una altitud superior a 1.000 metros sobre el nivel del mar.

105. ZONA DE PROTECCIÓN

Es el espacio comprendido entre los límites de los lugares accesibles, por un lado, y los elementos que se encuentran bajo tensión, por otro.

Instrucción Técnica Complementaria
ITC-LAT 02
NORMAS Y ESPECIFICACIONES TÉCNICAS DE OBLIGADO CUMPLIMIENTO.

Se declaran de obligado cumplimiento las siguientes normas y especificaciones técnicas:

GENERALES:

CABLES Y CONDUCTORES:

ACCESORIOS PARA CABLES:

APOYOS Y HERRAJES:

APARAMENTA:

AISLADORES:

PARARRAYOS:

Instrucción Técnica Complementaria
ITC-LAT 03
INSTALADORES AUTORIZADOS Y EMPRESAS INSTALADORAS AUTORIZADAS PARA LÍNEAS DE ALTA TENSIÓN.

0. ÍNDICE

1. OBJETO.

2. INSTALADOR AUTORIZADO Y EMPRESA INSTALADORA AUTORIZADA PARA LÍNEAS DE ALTA TENSIÓN.

3. CLASIFICACIÓN DE LOS INSTALADORES AUTORIZADOS Y DE LAS EMPRESAS INSTALADORAS AUTORIZADAS PARA LÍNEAS DE ALTA TENSIÓN.

4. CARNÉ PROFESIONAL DE INSTALADOR

5. AUTORIZACIÓN DE LAS ENTIDADES DE EVALUACIÓN

6. CERTIFICADO COMO EMPRESA INSTALADORA AUTORIZADA PARA LÍNEAS DE ALTA TENSIÓN.

7. OBLIGACIONES DE LAS EMPRESAS INSTALADORAS AUTORIZADAS.

ANEXO 1. MEDIOS MINIMOS, TÉCNICOS Y HUMANOS, REQUERIDOS ALAS EMPRESAS INSTALADORAS AUTORIZADAS PARA LINEAS DE ALTA TENSION.

ANEXO 2. REQUISITOS, CRITERIOS Y CONTENIDOS MÍNIMOS DE LAS PRUEBAS TEÓRICO PRACTICAS PARA LA OBTENCIÓN DE LOS CARNES PROFESIONALES DE INSTALADOR.

1. OBJETO

La presente instrucción técnica complementaria tiene por objeto desarrollar las previsiones del Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión, estableciendo las condiciones y requisitos que deben observarse para la acreditación de la competencia y la autorización administrativa correspondiente de los instaladores autorizados y empresas instaladoras autorizadas en el ámbito de aplicación de este reglamento.

2. INSTALADOR AUTORIZADO Y EMPRESA INSTALADORA AUTORIZADA PARA LÍNEAS DE ALTA TENSIÓN.

2.1 Instalador autorizado en líneas de alta tensión es la persona física que, además de poseer conocimientos teórico-prácticos de la tecnología de las líneas de alta tensión y de su normativa, acreditados mediante carné profesional de instalador, está capacitado para el montaje, reparación, mantenimiento, revisión y desmontaje de las líneas de alta tensión correspondientes a su categoría. Los instaladores ejercerán su profesión en el seno de una empresa instaladora.

2.2 Empresa instaladora autorizada en líneas de alta tensión es toda empresa con naturaleza de persona jurídica, o empresario autónomo con personal técnico contratado que, ejerciendo las actividades de montaje, reparación, mantenimiento, revisión y desmontaje de líneas de alta tensión y cumpliendo los requisitos de esta instrucción técnica complementaria, se encuentra acreditada mediante el correspondiente certificado de empresa instaladora autorizada para líneas de alta tensión emitido por el órgano competente de la comunidad autónoma, y se halla inscrita en el correspondiente registro.

3. CLASIFICACIÓN DE LOS INSTALADORES AUTORIZADOS Y DE LAS EMPRESAS INSTALADORAS AUTORIZADAS PARA LÍNEAS DE ALTA TENSIÓN.

Los instaladores autorizados y empresas instaladoras autorizadas se clasifican en las siguientes categorías:

• LAT1: Para líneas aéreas o subterráneas de alta tensión de hasta 30 kV.

• LAT2: Para líneas aéreas o subterráneas de alta tensión superior a 30 kV.

En los certificados de cualificación individual y de empresa instaladora autorizada deberán constar expresamente la categoría o categorías para las que se haya sido autorizado.

4. CARNÉ PROFESIONAL DE INSTALADOR.

4.1 Concepto

El carné profesional como instalador de líneas de alta tensión es el documento por el cual se reconoce a una persona física la capacidad personal para desempeñar alguna de las actividades correspondiente a las categorías indicadas en el apartado anterior.

El carné profesional como instalador será expedido por el órgano competente de la comunidad autónoma, conforme a los requisitos del apartado 4.2.

Los criterios y contenidos mínimos para la obtención del carné profesional como instalador están definidos en el anexo 2 de esta instrucción técnica complementaria. Los criterios y contenidos deberán ser actualizados periódicamente, a propuesta de los instaladores, empresas instaladoras, distribuidoras, comercializadoras u operadoras, corporaciones que representen a los profesionales titulados técnicos y entidades de evaluación, para adaptarse a los avances tecnológicos.

4.2 Requisitos

Para obtener el carné profesional como instalador, las personas físicas deberán acreditar, ante el órgano competente de la comunidad autónoma, el cumplimiento de los siguientes requisitos:

1. Ser mayor de edad en el momento de cursar la solicitud.

2. Titulación: Técnico superior en instalaciones electrotécnicas o titulado de escuelas técnicas de ingeniería de grado medio o superior con atribuciones en este ámbito. Se admitirán titulaciones declaradas por el órgano competente de la comunidad autónoma como equivalentes a las mencionadas, así como las titulaciones equivalentes que se determinen por aplicación de la legislación comunitaria o de otros acuerdos internacionales con terceros países, ratificados por España.

3. Los técnicos superiores en instalaciones electrotécnicas deberán cumplir además los requisitos siguientes:

• Disponer de conocimientos prácticos para las categorías en las que solicita la cualificación, obtenidos mediante al menos un año de experiencia en el ámbito de este reglamento en una empresa de instalación de líneas eléctricas de alta tensión o en una compañía eléctrica.

• Superar un examen teórico-práctico, ante el órgano competente de la comunidad autónoma, sobre las disposiciones del Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión y sus Instrucciones Técnicas Complementarias, correspondientes a la categoría en la que se desea obtener la cualificación, cuyos contenidos mínimos se definen en el anexo 2.

El órgano competente de la comunidad autónoma podrá autorizar entidades de evaluación en el ámbito de este reglamento con el fin de elaborar, realizar y corregir el mencionado examen.

4.3 Concesión y validez

Cumplidos los requisitos de 4.2, el órgano competente de la comunidad autónoma expedirá el correspondiente carné profesional de instalador, con la anotación de la categoría o categorías correspondientes.

El carné profesional como instalador tendrá validez en todo el territorio español. En caso de variación importante de la reglamentación que constituyó la base para la concesión del carné, y siempre que en la disposición correspondiente se determine expresamente que, en razón de la misma, sea preciso hacerlo, el titular del carné deberá solicitar la actualización del mismo, cumpliendo los requisitos que dicha disposición establezca para ello.

Las comunidades autónomas podrán establecer, en el ámbito de sus competencias, requisitos complementarios para armonizar la regulación de este carné profesional con otros expedidos en materia de seguridad industrial, en cuanto su vigencia, renovaciones y causas de actualización.

5. ENTIDADES DE EVALUACIÓN

5.1 Requisitos.

Para obtener la calificación de entidad de evaluación autorizada, a la que se refiere el apartado 4 de esta instrucción técnica complementaria, las entidades interesadas deberán cumplir los siguientes requisitos:

1. Contar con los titulados de grado medio o superior de las áreas de conocimientos correspondientes a los programas de los contenidos teóricos y prácticos exigidos para obtención del carné profesional de instalador definidos por el Ministerio de Industria, Turismo y Comercio, a que se refiere el apartado 4 de esta instrucción técnica complementaria.

2. Disponer de los medios técnicos, para efectuar las pruebas prácticas exigidas para la obtención del carné profesional de instalador, definidos por el Ministerio de Industria, Turismo y Comercio, a que se refiere el apartado 4 de esta instrucción técnica complementaria.

3. Tener suscrito seguro de responsabilidad civil que cubra los riesgos que puedan derivarse de sus actuaciones, mediante póliza de seguro, por importe de 300.000 euros, cantidad que se actualizará anualmente, a partir del 1 de enero de 2011, según la variación del índice de precios al consumo, certificada por el Instituto Nacional de Estadística. La entidad de evaluación deberá trasladará justificante de cada actualización al órgano competente de la comunidad autónoma.

5.2 Autorización.

La autorización como entidad de evaluación autorizada será otorgada por la comunidad autónoma competente por razón de territorio. Con carácter anual y a efectos estadísticos e informativos, las comunidades autónomas comunicarán al Ministerio de Industria, Turismo y Comercio las autorizaciones concedidas.

La autorización como entidad de evaluación autorizada se otorgará por un período inicial de tres años y se renovará cada tres años por la misma comunidad autónoma que otorgó la concesión inicial, siempre que acredite el mantenimiento de las condiciones que dieron lugar a la anterior autorización.

6. EMPRESA INSTALADORA AUTORIZADA PARA LÍNEAS DE ALTA TENSIÓN.

6.1 Requisitos.

Para obtener el certificado de empresa instaladora autorizada a que se refiere el apartado 2 de la presente instrucción, deberán acreditarse ante la comunidad autónoma donde radique su sede social, los siguientes requisitos:

1. Estar legalmente constituida, mediante los documentos que acrediten la personalidad jurídica de la empresa interesada.

2. Contar con los medios técnicos y humanos que se determinan en el anexo 1 de la presente instrucción técnica complementaria, de acuerdo con la normativa vigente y con las necesidades de las actividades a realizar. Además, deberán aportarse cumplimentados los datos de los carnés identificativos de las personas físicas poseedoras de carnés profesionales de instalador para las categorías que solicita autorización.

3. Tener suscrito seguro de responsabilidad civil que cubra los riesgos que puedan derivarse de sus actuaciones a terceros así como seguro de responsabilidad civil patronal que cubra su propio personal, mediante póliza por una cuantía mínima de un millón de euros, actualizado anualmente, a partir del año siguiente al de entrada en vigor del reglamento, según la variación del índice de precios al consumo, certificada por el Instituto Nacional de Estadística. De la actualización que realice la empresa instaladora, trasladará justificante al órgano competente de la comunidad autónoma.

4. Estar dado de alta en el impuesto de actividades económicas, en el censo de obligaciones tributarias y en el correspondiente régimen de la seguridad social.

6.2 Autorización.

6.2.1 El órgano competente de la comunidad autónoma, en caso de que se cumplan los requisitos indicados en el apartado anterior, expedirá el correspondiente certificado de empresa instaladora autorizada para líneas de alta tensión, en el cual constará la categoría o categorías que comprenda.

La empresa deberá inscribirse en el Registro de Establecimientos Industriales de ámbito estatal, aprobado por Real Decreto 697/1995, de 28 de abril.

6.2.2 El certificado de empresa instaladora autorizada tendrá validez en todo el territorio español, y por un período inicial de cinco años, siempre y cuando se mantengan las condiciones que permitieron su concesión.

Se renovará, por un período igual al inicial, siempre que la empresa instaladora autorizada lo solicite al órgano competente de la comunidad autónoma con anterioridad a los tres meses previos inmediatos a la finalización de su vigencia, y se acredite el mantenimiento de las condiciones que dieron lugar a su anterior autorización.

La autorización se considerará renovada por silencio positivo, si no hubiera resolución expresa en el plazo de tres meses desde la fecha en la que la solicitud hubiera tenido entrada en el órgano territorial competente para su tramitación, sin perjuicio del cumplimiento los requisitos exigibles, en todo momento, por la empresa interesada.

6.2.3 Cualquier variación en las condiciones y requisitos establecidos para la concesión del certificado deberá ser comunicada al órgano competente de la comunidad autónoma, en el plazo de un mes, si no afecta a la validez del mismo. En caso de que dicha variación supusiera dejar de cumplir los requisitos necesarios para la concesión del certificado, la comunicación deberá ser realizada en el plazo de 15 días inmediatos posteriores a producirse la incidencia, a fin de que el órgano competente de la comunidad autónoma, a la vista de las circunstancias, pueda determinar la cancelación del mismo o, en su caso, la suspensión o prórroga condicionada de la actividad, en tanto se restablezcan los referidos requisitos.

La falta de notificación en el plazo señalado en el párrafo anterior, podrá suponer, además de las posibles sanciones que figuran en el reglamento, la inmediata suspensión cautelar del certificado de empresa instaladora autorizada para líneas de alta tensión.

7. OBLIGACIONES DE LAS EMPRESAS INSTALADORAS AUTORIZADAS

Las empresas instaladoras autorizadas deben, en sus respectivas categorías:

1. Ejecutar, modificar, ampliar, mantener, reparar o desmontar las líneas que les sean adjudicadas o confiadas, de conformidad con la normativa vigente y con el proyecto de ejecución de la línea, utilizando, en su caso, materiales y equipos que sean conformes a la legislación que les sea aplicable.

2. Comprobar que cada línea ejecutada supera las pruebas y ensayos reglamentarios aplicables.

3. Realizar las operaciones de revisión y mantenimiento que tengan encomendadas, en la forma y plazos previstos.

4. Emitir los certificados de instalación o mantenimiento, en su caso.

5. Notificar al órgano competente de la Administración los posibles incumplimientos reglamentarios de materiales o instalaciones: que observasen en el desempeño de su actividad. En caso de peligro manifiesto, darán cuenta inmediata de ello al propietario de la línea, a la empresa suministradora, y pondrá la circunstancia en conocimiento del órgano competente de la comunidad autónoma en el plazo máximo de 24 horas.

6. Asistir a las inspecciones realizadas por el organismo de control o a las realizadas de oficio por el órgano competente de la Administración, cuando éste así lo requiera.

7. Mantener al día un registro de las instalaciones ejecutadas o mantenidas.

8. Informar al órgano competente de la Administración sobre los accidentes ocurridos en las instalaciones a su cargo.

9. Conservar, a disposición del órgano competente de la Administración, copia de los contratos de mantenimiento, al menos durante los cinco años inmediatos posteriores a la finalización de los mismos.

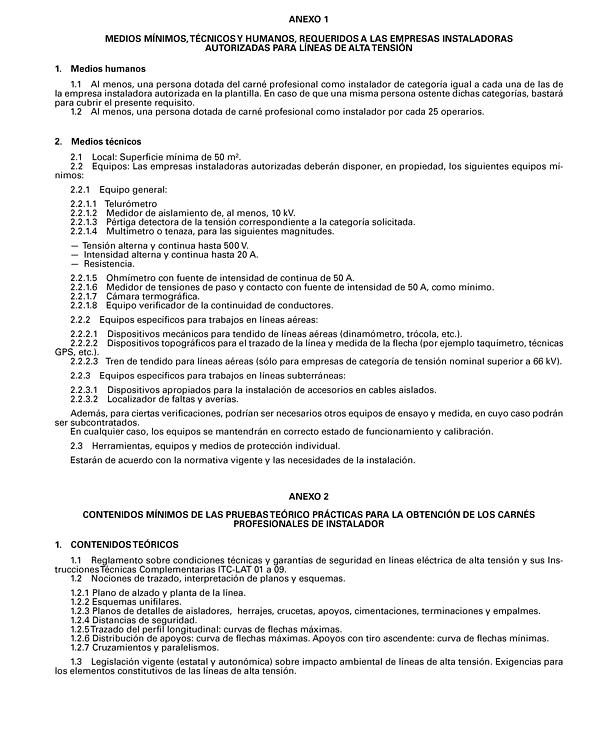

ANEXO 1.
MEDIOS MÍNIMOS, TÉCNICOS Y HUMANOS, REQUERIDOS A LAS EMPRESAS INSTALADORAS AUTORIZADAS PARA LÍNEAS DE ALTA TENSIÓN.

1. Medios humanos

1.1 Al menos, una persona dotada del carné profesional como instalador de categoría igual a cada una de las de la empresa instaladora autorizada en la plantilla. En caso de que una misma persona ostente dichas categorías, bastará para cubrir el presente requisito.

1.2 Al menos, una persona dotada de carné profesional como instalador por cada 25 operarios.

2. Medios técnicos

2.1 Local: Superficie mínima de 50 m².

2.2 Equipos: Las empresas instaladoras autorizadas deberán disponer, en propiedad, los siguientes equipos mínimos:

2.2.1 Equipo general:

2.2.1.1 Telurómetro

2.2.1.2 Medidor de aislamiento de, al menos, 10 kV.

2.2.1.3 Pértiga detectora de la tensión correspondiente a la categoría solicitada.

2.2.1.4 Multímetro o tenaza, para las siguientes magnitudes.

• Tensión alterna y continua hasta 500 V.

• Intensidad alterna y continua hasta 20 A.

• Resistencia.

2.2.1.5 Ohmímetro con fuente de intensidad de continua de 50 A.

2.2.1.6 Medidor de tensiones de paso y contacto con fuente de intensidad de 50 A, como mínimo.

2.2.1.7 Cámara termográfica.

2.2.1.8 Equipo verificador de la continuidad de conductores.

2.2.2 Equipos específicos para trabajos en líneas aéreas:

2.2.2.1 Dispositivos mecánicos para tendido de líneas aéreas (dinamómetro, trócola, etc.).

2.2.2.2 Dispositivos topográficos para el trazado de la línea y medida de la flecha (por ejemplo taquímetro, técnicas GPS, etc.).

2.2.2.3 Tren de tendido para líneas aéreas (sólo para empresas de categoría de tensión nominal superior a 66 kV).

2.2.3 Equipos específicos para trabajos en líneas subterráneas:

2.2.3.1 Dispositivos apropiados para la instalación de accesorios en cables aislados.

2.2.3.2 Localizador de faltas y averías.

Además, para ciertas verificaciones, podrían ser necesarios otros equipos de ensayo y medida, en cuyo caso podrán ser subcontratados.

En cualquier caso, los equipos se mantendrán en correcto estado de funcionamiento y calibración.

2.3 Herramientas, equipos y medios de protección individual.

Estarán de acuerdo con la normativa vigente y las necesidades de la instalación.

ANEXO 2.
CONTENIDOS MÍNIMOS DE LAS PRUEBAS TEÓRICO PRÁCTICAS PARA LA OBTENCIÓN DE LOS CARNÉS PROFESIONALES DE INSTALADOR.

1. CONTENIDOS TEÓRICOS

1.1 Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctrica de alta tensión y sus Instrucciones Técnicas Complementarias ITC-LAT 01 a 09.

1.2 Nociones de trazado, interpretación de planos y esquemas.

1.2.1 Plano de alzado y planta de la línea.

1.2.2 Esquemas unifilares.

1.2.3 Planos de detalles de aisladores, herrajes, crucetas, apoyos, cimentaciones, terminaciones y empalmes.

1.2.4 Distancias de seguridad.

1.2.5 Trazado del perfil longitudinal: curvas de flechas máximas.

1.2.6 Distribución de apoyos: curva de flechas máximas. Apoyos con tiro ascendente: curva de flechas mínimas.

1.2.7 Cruzamientos y paralelismos.

1.3 Legislación vigente (estatal y autónoma) sobre impacto ambiental de líneas de alta tensión. Exigencias para los elementos constitutivos de las líneas de alta tensión.

1.4 Conductores a emplear en líneas aéreas de alta tensión.

1.4.1 Conductores desnudos: naturaleza, características, empalmes y conexiones. Designación.

1.4.2 Tipos de conductores desnudos. Conductor de aluminio-acero: características. Designación.

1.4.3 Conductores recubiertos: características y empalmes. Designación.

1.4.4 Conductores en Haz. Normas UNE-EN de obligado cumplimiento. Empalmes y terminaciones. Designación.

1.4.5 Conocimientos básicos de cálculos eléctricos y mecánicos de conductores. Acciones a considerar, hipótesis reglamentarias, parámetros eléctricos. Interpretación de tablas de cálculo mecánico y de tendido.

1.5 Conductores a emplear en líneas subterráneas de alta tensión.

1.5.1 Constitución.

1.5.2 Parámetros característicos.

1.5.3 Designación.

1.5.4 Tipos.

1.5.5 Empalmes y terminaciones.

1.5.6 Instalación y tendido. Técnicas de puestas a tierra.

1.5.7 Conocimientos básicos de cálculo eléctrico.

1.6 Aisladores y herrajes.

1.6.1 Herrajes: descargadores, sujeción de los aisladores al apoyo, sujeción de los conductores a los aisladores.

1.6.2 Aisladores: constitución, tipo de aisladores, valores característicos, ensayos, cálculo mecánico, cálculo eléc trico (acción de la contaminación ambiental, nivel de aislamiento, línea de fuga). Desviación de cadena de aisladores (contrapesos).

1.7 Apoyos y cimentaciones.

1.7.1 Clasificación de los apoyos según su función.

1.7.2 Tipos de apoyos.

1.7.3 Tipo de crucetas.

1.7.4 Conocimientos básicos de cálculo mecánico de apoyos: acciones a considerar, hipótesis reglamentarias.

1.7.5 Conocimientos básicos de cálculo de cimentaciones: naturaleza del terreno, características de materiales, hipótesis de cálculo (cimentaciones monobloque, cimentaciones de macizos independientes, cimentaciones mixtas y cimentaciones en roca).

1.7.6 Puestas a tierra de apoyos.

1.8 Aparamenta de seccionamiento, corte y protección.

1.8.1 Tipos: Seccionadores, autoseccionadores, interruptores, interruptores automáticos, fusibles limitadores y fusibles de expulsión.

1.8.2 Características principales y formas de instalación.

1.9 Protección contra las sobretensiones.

1.9.1 Apantallamiento de las líneas.

1.9.2 Pararrayos y autoválvulas.

1.10 Seguridad en las instalaciones de alta tensión.

1.10.1 Normativa y reglamentación vigente para prevención del riesgo eléctrico en trabajos realizados en instalaciones eléctricas.

1.10.2 Factores y situaciones de riesgo.

1.10.3 Aplicación de medios, equipos y técnicas de seguridad.

1.10.4 Técnicas de primeros auxilios.

2. CONTENIDOS PRÁCTICOS.

2.1 Instalación y tendido de líneas eléctricas aéreas de alta tensión.

2.1.1 Montaje de apoyos de líneas comprobando el replanteo de apoyos, ensamblado de los mismos y realizando correctamente la cimentación (monobloques y macizos independientes).

2.1.2 Montaje de crucetas, aisladores, herrajes y aparamenta, preparando los dispositivos para la realización del tendido de los conductores (poleas sobre aisladores, etc.).

2.1.3 Tendido de conductores, realizando el acopio correcto de las bobinas, el tensado del conductor sobre las poleas, arriostramiento de los apoyos cuando sea necesario, engrapado de conductores sobre las cadenas de aisladores y comprobación de tensiones y flechas, según las tablas de tendido contenidas en el proyecto.

2.1.4 Realización de puesta a tierra de apoyos y aparamenta (picas individuales y anillos equipotenciales) y comprobación posterior del valor de la resistencia de puesta a tierra, valores de tensión de paso y contacto.

2.2 Instalación y tendido de líneas subterráneas de alta tensión.

2.2.1 Marcado de trazas sobre el terreno donde se va a realizar la excavación para el alojamiento de los conductores.

2.2.2 Realización correcta del acopio de cables y su preparación para el tendido de los mismos (rodillos en zanja, cabrestantes, elementos de tiro mecánico, etc.).

2.2.3 Preparación de la zanja, inspeccionando la misma y acondicionándola para el tendido del cable (lecho de arena, colocación de tubos, etc.).

2.2.4 Tendido de cables en zanja, directamente enterrados o bajo tubo.

2.2.5 Realización de empalmes y terminaciones según las diferentes técnicas empleadas. Uniones (punzonado profundo y compactado hexadiédrico), empalmes y terminaciones (encintados, premoldeados en fábrica, premoldeados en campo, termorectráctiles, empalmes mixtos).

2.2.6 Realización de puesta a tierra de pantallas y armaduras (single point, crossbonding, both end, etc.).

2.3 Verificación, mantenimiento y reparación de líneas de alta tensión.

2.3.1 Verificación de líneas aéreas y subterráneas de acuerdo a la normativa vigente (verificación inicial y periódica de líneas realizando los ensayos necesarios, inspección visual, termográfica, localización de averías en cables, etc.).

2.3.2 Realizar el mantenimiento y reparación de líneas aéreas (aisladores, herrajes, conductores, etc.), así como de cables, terminales y empalmes en líneas subterráneas, delimitando la zona de trabajo y colocando las tierras de protección correspondientes.

2.3.3 Realizar el mantenimiento o reparación de la aparamenta de maniobra y protección instalada en las líneas (seccionadores, interruptores, fusibles, autoválvulas, etc.).

2.3.4 Gestión de maniobras, solicitando los descargos y reposiciones correspondientes, para realizar los trabajos de mantenimiento y reparación correspondientes.

2.4 Manejo aparatos de medida y herramientas.

2.4.1 Herramientas utilizadas en instalaciones eléctricas de alta tensión: tipos y manejo.

2.4.2 Manejo de aparatos de medida de magnitudes mecánicas (dinamómetros, equipos detracción mecánica, etc.).

2.4.3 Manejo de aparatos de medida de magnitudes eléctricas (medidores de resistencia, tensiones de paso y contacto).

2.4.4 Manejo de aparatos de medida para verificación y control (medidores de tangente de delta, medidores de aislamiento, etc.).

Instrucción Técnica Complementaria
ITC-LAT 04
DOCUMENTACIÓN Y PUESTA EN SERVICIO DE LAS LÍNEAS DE ALTA TENSIÓN.

0. ÍNDICE

1. OBJETO

2. DOCUMENTACIÓN DE LAS LÍNEAS ELÉCTRICAS

3. DOCUMENTACIÓN Y PUESTA EN SERVICIO DE LAS LÍNEAS PROPIEDAD DE EMPRESAS DE TRANSPORTE Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA

4. DOCUMENTACIÓN Y PUESTA EN SERVICIO DE LAS LÍNEAS QUE NO SEAN PROPIEDAD DE EMPRESAS DE TRANSPORTE Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA

5. DOCUMENTACIÓN Y PUESTA EN SERVICIO DE LÍNEAS QUE SEAN CEDIDAS A EMPRESAS DE TRANSPORTE Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA

1. OBJETO

La presente instrucción tiene por objeto desarrollar las prescripciones del Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión, determinando la documentación técnica que deben tener las instalaciones para ser legalmente puestas en servicio, así como su tramitación ante el órgano competente de la Administración.

2. DOCUMENTACIÓN DE LAS LÍNEAS ELÉCTRICAS

Las líneas en el ámbito de aplicación de este reglamento deben ejecutarse según proyecto que deberá ser redactado y firmado por técnico titulado competente, quien será directamente responsable de que el mismo se adapte a las disposiciones reglamentarias y, en su caso, a las especificaciones particulares aprobadas a la empresa de transporte y distribución a la que se conecte.

Cuando se prevea que una línea vaya a ser cedida a empresa de transporte y distribución el autor del proyecto lo remitirá a la misma para su revisión previa a la ejecución de la línea. En caso de discrepancias entre las partes afectadas, se estará a lo que resuelva el órgano competente de la Administración que intervenga en el procedimiento.

El contenido del proyecto seguirá lo indicado en la ITC-LAT 09.

3. DOCUMENTACIÓN Y PUESTA EN SERVICIO DE LAS LÍNEAS PROPIEDAD DE EMPRESAS DE TRANSPORTE Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA

La construcción, ampliación, modificación y explotación de las líneas eléctricas de alta tensión propiedad de empresas de transporte y distribución de energía eléctrica se condicionará a la autorización administrativa, aprobación del proyecto de ejecución, reconocimiento de la utilidad pública, en el caso que proceda, y autorización de explotación descritas en el título VII del Real Decreto 1955/2000, de 1 de diciembre.

La ejecución de las líneas deberá contar con la dirección de técnicos facultativos competentes.

Al término de la ejecución de la línea, la empresa titular de la instalación realizará las verificaciones previas a la puesta en servicio que resulten oportunas, en función de las características de aquélla, según se especifica en la ITC-LAT 05. Asimismo, finalizadas las obras, un técnico titulado competente deberá emitir un certificado final de obra, según modelo establecido por la Administración, que deberá comprender, al menos, lo siguiente:

1. Los datos referentes a las principales características técnicas de la línea y de su instalación.

2. Informe técnico con resultado favorable, de las verificaciones previas a la puesta en servicio, realizado por la empresa titular de la instalación según se especifica en la ITC-LAT 05.

3. Declaración expresa de que la línea ha sido ejecutada de acuerdo con las prescripciones del Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión y sus Instrucciones Técnicas Complementarias y, en su caso, con las especificaciones particulares aprobadas a la empresa de transporte y distribución de energía eléctrica.

4. Identificación, en su caso, de la empresa instaladora autorizada responsable de la ejecución de la línea.

Para obtener la autorización de explotación, el certificado de final de obra se presentará, junto con la solicitud de puesta en servicio, ante el órgano competente de la Administración, conforme a lo prescrito en el título VII del Real Decreto 1955/2000, de 1 de diciembre.

La empresa de transporte o distribución de energía eléctrica será la responsable de mantener la línea en el debido estado de conservación y funcionamiento.

4. DOCUMENTACIÓN Y PUESTA EN SERVICIO DE LAS LÍNEAS QUE NO SEAN PROPIEDAD DE EMPRESAS DE TRANSPORTE Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA

Las líneas de conexión de centrales de generación, las de consumidores a redes de transporte o distribución, las líneas directas, acometidas y las que por estar destinadas a mas de un consumidor tengan la consideración de redes de distribución estarán sujetas al régimen de autorización administrativa previa debiendo seguir para su puesta en servicio el procedimiento establecido en el título VII del Real Decreto 1955/2000, de 1 de diciembre.

Todas las líneas que no sean propiedad de empresas de transporte y distribución de energía eléctrica deben ser ejecutadas por las empresas instaladoras autorizadas en alta tensión a las que se refiere la ITC-LAT 03.

La ejecución de las líneas deberá contar con la dirección de técnicos titulados competentes.

Si, en el curso de la ejecución de la instalación, la empresa instaladora autorizada considerase que el proyecto no se ajusta a lo establecido en el reglamento, deberá, por escrito, poner tal circunstancia en conocimiento del director de obra, y del titular. Si no hubiera acuerdo entre las partes, se someterá la cuestión al órgano competente de la Administración, para que éste resuelva en el más breve plazo posible.

Al término de la ejecución de la línea, la empresa instaladora autorizada realizará las verificaciones que resulten oportunas, en función de las características de aquélla, según se especifica en la ITC-LAT 05, contando para ello con el técnico director de obra.

Las líneas de tensión nominal superior a 30 kV deberán ser objeto de la correspondiente inspección inicial por organismo de control, según lo establecido en la ITC-LAT 05.

Finalizadas las obras y realizadas las verificaciones e inspección inicial a que se refieren los puntos anteriores, la empresa instaladora autorizada deberá emitir un certificado de instalación, según modelo establecido por la Administración, que deberá comprender, al menos, lo siguiente:

1. Los datos referentes a las principales características técnicas de la línea y de su instalación.

2. Informe técnico con resultado favorable, de las verificaciones previas a la puesta en servicio, realizado según se especifica en la ITC-LAT 05. Para líneas de tensión nominal superior a 30 kV, la referencia del certificado del organismo de control que hubiera realizado, con calificación de resultado favorable, la inspección inicial.

3. Declaración expresa de que la línea ha sido ejecutada de acuerdo con las prescripciones del Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión y sus instrucciones técnicas complementarias ITC-LAT 01 a 09 y, cuando se prevea que las líneas vayan a ser cedidas a empresas de transporte o distribución de energía eléctrica, con las especificaciones particulares aprobadas a la empresa de transporte y distribución de energía eléctrica.

4. Identificación de la empresa instaladora autorizada responsable de la ejecución de la línea.

Antes de la puesta en servicio de la línea, el titular de la misma deberá presentar ante el órgano competente de la Administración, al objeto de su inscripción en el correspondiente registro, el certificado de instalación, al que se acompañará el proyecto, así como el certificado de dirección facultativa de obra firmado por el correspondiente técnico titulado competente, el certificado acreditativo de la existencia de un contrato de mantenimiento suscrito con una empresa instaladora autorizada para líneas de alta tensión y, en su caso, el certificado de inspección inicial, con calificación de resultado favorable, del organismo de control.

Cuando el titular de la línea precise conectarse a la red de una empresa suministradora de energía eléctrica, deberá solicitar el suministro a la empresa suministradora mediante entrega del correspondiente ejemplar del certificado de instalación de la línea. En este caso, la empresa suministradora podrá realizar las verificaciones que considere oportunas, en lo que se refiere al cumplimiento de las prescripciones del Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión y sus Instrucciones Técnicas Complementarias, así como del proyecto, como requisito previo para la conexión de la línea a la red eléctrica.

Si los resultados de las verificaciones no son favorables, la empresa suministradora deberá extender un acta, en la que conste el resultado de las comprobaciones, la cual deberá ser firmada igualmente por el titular de la instalación, dándose por enterado. Dicha acta, en el plazo más breve posible, se pondrá en conocimiento del órgano competente de la Administración, quien determinará lo que proceda.

Sólo se admitirá la conexión provisional de la línea a la red antes de su inscripción cuando sea preciso para realizar las pruebas y verificaciones previas necesarias y siempre bajo la responsabilidad de la empresa instaladora.

5. DOCUMENTACIÓN Y PUESTA EN SERVICIO DE LÍNEAS QUE SEAN CEDIDAS A EMPRESAS DE TRANSPORTE Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA

El procedimiento de autorización de transmisión de instalaciones de líneas de alta tensión seguirá lo dispuesto en los artículos 133 y 134 del Real Decreto 1955/2000, de 1 de diciembre.

Las instalaciones de líneas promovidas por terceros, que posteriormente deban ser obligatoriamente cedidas antes de su puesta en servicio y, por tanto, vayan a formar parte a la red de distribución, deberán estar sujetas al régimen de autorizaciones establecidas en el título VII del Real Decreto 1955/2000, de 1 de diciembre. Para su puesta en servicio deberán presentar la documentación prevista en el capítulo 4 de esta ITC, con la salvedad de que, para poder emitir el acta de puesta en servicio y autorización de explotación por parte del órgano competente de cada comunidad autónoma, se debe aportar el documento de cesión entre promotor y empresa distribuidora, pero no se requerirá contrato de mantenimiento.

Antes de la cesión, la empresa eléctrica podrá realizar las verificaciones que considere oportunas, en lo que se refiere al cumplimiento de las prescripciones del Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión y sus Instrucciones Técnicas Complementarias y, cuando corresponda, de sus especificaciones particulares, como requisito previo para la aceptación de la línea, antes de la conexión a su red eléctrica. La empresa eléctrica aceptará por escrito la cesión de la titularidad de la línea cedida.

Si los resultados de las verificaciones no son favorables, la empresa eléctrica deberá extender un acta, en la que conste el resultado de las comprobaciones, la cual deberá ser firmada igualmente por el autor del proyecto y el propietario de la línea, dándose por enterados. Dicha acta en el plazo más breve posible, se pondrá en conocimiento del órgano competente de la Administración, quien determinará lo que proceda.

Instrucción Técnica Complementaria
ITC-LAT 05
VERIFICACIONES E INSPECCIONES.

0. ÍNDICE

1. PRESCRIPCIONES GENERALES

2. VERIFICACIÓN E INSPECCIÓN DE LAS LÍNEAS ELÉCTRICAS PROPIEDAD DE EMPRESAS DE TRANSPORTE Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA

3. VERIFICACIÓN E INSPECCIÓN DE LAS LÍNEAS ELÉCTRICAS QUE NO SEAN PROPIEDAD DE EMPRESAS DE TRANSPORTE Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA

4. CLASIFICACIÓN DE DEFECTOS

1. PRESCRIPCIONES GENERALES

La presente instrucción tiene por objeto desarrollar las previsiones del Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión, en relación con las verificaciones e inspecciones previas a la puesta en servicio, o periódicas de las líneas eléctricas de alta tensión.

Las empresas de transporte o distribución o los técnicos titulados competentes que realicen actividades de verificación y los organismos de control que realicen actividades de inspección deberán disponer de los mismos medios técnicos indicados en el anexo I de esta instrucción.

2. VERIFICACIÓN E INSPECCIÓN DE LAS LÍNEAS ELÉCTRICAS PROPIEDAD DE EMPRESAS DE TRANSPORTE Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA

2.1 Verificación

Las verificaciones previas a la puesta en servicio de las líneas eléctricas de alta tensión deberán ser realizadas por el titular de la instalación o por personal delegado por el mismo.

Se efectuarán los ensayos previos a la puesta en servicio que establezcan las normas de obligado cumplimiento. En cualquier caso para líneas eléctricas con conductores aislados con pantalla se efectuarán, al menos, los ensayos de comprobación del aislamiento principal y de la cubierta. En las líneas aéreas y en las subterráneas con cables aislados instalados en galerías visitabais, se realizarán, además, los ensayos de la medida de resistencia del circuito de puesta a tierra y, en el caso que corresponda, medida de las tensiones de contacto.

Las líneas eléctricas de alta tensión serán objeto de verificaciones periódicas, al menos una vez cada tres años, realizando las comprobaciones que permitan conocer el estado de los diferentes componentes de las mismas. Las verificaciones se podrán sustituir por planes concertados con el órgano competente de la Administración, que garanticen que la línea está correctamente mantenida.

Como resultado de una verificación previa o periódica, la empresa titular emitirá un acta de verificación, en la cual figurarán los datos de identificación de la línea y posible relación de defectos, planes de corrección y, en su caso, observaciones al respecto.

La empresa titular mantendrá una copia del acta de verificación a disposición del órgano competente de la Administración. El acta de verificación podrá ser enviada mediante una transmisión electrónica.

2.2 Inspección

Los órganos competentes de la Administración podrán efectuar, por sí mismos o a través de terceros, inspecciones sistemáticas mediante control por muestreo estadístico.

3. VERIFICACIÓN E INSPECCIÓN DE LAS LÍNEAS ELÉCTRICAS QUE NO SEAN PROPIEDAD DE EMPRESAS DE TRANSPORTE Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA

Todas las líneas deben ser objeto de una verificación previa a la puesta en servicio y de una inspección periódica, al menos cada tres años. Para las líneas de tensión nominal menor o igual a 30 kV la inspección periódica puede ser sustituida por una verificación periódica. Las líneas de tensión nominal superior a 30 kV deberán ser objeto, también, de una inspección inicial antes de su puesta en servicio.

Las verificaciones previas a la puesta en servicio de las líneas eléctricas de alta tensión deberán ser realizadas por las empresas instaladoras autorizadas que las ejecuten.

Sin perjuicio de las atribuciones que, en cualquier caso, ostenta la Administración pública, los agentes que lleven a cabo las inspecciones de las líneas eléctricas de alta tensión de tensión nominal mayor de 30 kV deberán tener la condición de organismos de control, según lo establecido en el Real Decreto 2200/1995, de 28 de diciembre, acreditados para este campo reglamentario.

Las verificaciones periódicas de líneas eléctricas de tensión nominal no superior a 30 kV podrán ser realizadas por técnicos titulados con competencias en este ámbito que dispongan de un certificado de cualificación individual, expedido por una entidad de certificación de personas acreditada, de acuerdo con el Real Decreto 2200/1995, de 28 de diciembre, y según la norma UNE-EN-ISO/IEC 17024. El certificado de cualificación individual se renovará, al menos, cada tres años. Asimismo, el técnico titulado encargado de la verificación no podrá haber participado ni en la redacción del proyecto, ni en la dirección de obra, ni estar vinculado con el mantenimiento de la línea.

3.1 Verificaciones

3.1.1 Verificación inicial previa a la puesta en servicio.

Se efectuarán los ensayos previos a la puesta en servicio que establezcan las normas de obligado cumplimiento. En cualquier caso, para líneas eléctricas con conductores aislados con pantalla se efectuarán, al menos, los ensayos de comprobación del aislamiento principal y de la cubierta.

En las líneas aéreas y en las subterráneas con cables aislados instalados en galerías visitables, se realizarán, además, los ensayos de la medida de resistencia del circuito de puesta a tierra y, en el caso que corresponda, medida de las tensiones de contacto.

3.1.2 Verificaciones periódicas.

Para líneas eléctricas con conductores aislados con pantalla se efectuarán, al menos, los ensayos de comprobación del aislamiento principal y de la cubierta. En las líneas aéreas y en las subterráneas con cables aislados instalados en galerías visitables, se realizarán, además, los ensayos de la medida de resistencia del circuito de puesta a tierra y, en el caso que corresponda, medida de las tensiones de contacto.

3.2 Inspecciones

3.2.1 Inspección inicial.

En la inspección inicial se comprobará que los ensayos a realizar por la empresa instaladora autorizada, correspondientes a las verificaciones previas a la puesta en servicio, se ejecutan correctamente, con los medios técnicos apropiados y en correcto estado de calibración, así como el resultado obtenido es satisfactorio. También se comprobará que existe coincidencia entre las condiciones reales de tendido con las condiciones de cálculo del proyecto.

3.2.2 Inspección periódica.

Para líneas eléctricas con conductores aislados con pantalla se efectuarán, al menos, los ensayos de comprobación del aislamiento principal y de la cubierta. En las líneas aéreas y en las subterráneas con cables aislados instalados en galerías visitables, se realizarán, además, los ensayos de la medida de resistencia del circuito de puesta a tierra y, en el caso que corresponda, medida de las tensiones de contacto.

3.3 Procedimientos de inspección y verificación

Las inspecciones y verificaciones de las instalaciones se realizarán sobre la base de las prescripciones que establezca la norma de aplicación y, en su caso, de lo especificado en el proyecto, aplicando los criterios para la clasificación de defectos que se relacionan en el apartado siguiente.

3.3.1 Procedimiento de inspección inicial o periódica.

La empresa instaladora autorizada que haya ejecutado la instalación o la responsable del mantenimiento, según se trate de inspecciones iniciales o periódicas, deberá asistir al organismo de control para la realización de las pruebas y ensayos necesarios.

Como resultado de la inspección, el agente encargado de la inspección emitirá un certificado de inspección, en el cual figurarán los datos de identificación de la línea y la posible relación de defectos, con su clasificación, y la calificación de la línea, así como el registro de las últimas operaciones de mantenimiento realizadas por la empresa, responsable del mantenimiento de la línea.

3.3.2 Procedimiento de verificación periódica.

La empresa responsable del mantenimiento podrá asistir al técnico titulado competente para la realización de las pruebas y ensayos necesarios.

Como resultado de la verificación, el técnico titulado competente encargado de la verificación emitirá un acta de verificación, en la cual figurarán los datos de identificación de la línea y la posible relación de defectos, con su clasificación, y la calificación de la línea, así como el registro de las últimas operaciones de mantenimiento realizadas por la empresa responsable del mantenimiento de la línea.

3.3.3 Calificación de una línea.

La calificación de una línea, como resultado de una inspección o verificación, podrá ser:

1. Favorable: Cuando no se determine la existencia de ningún defecto muy grave o grave. En este caso, los posibles defectos leves se anotarán para constancia del titular.

2. Condicionada: Cuando se detecte la existencia de, al menos, un defecto grave o defecto leve procedente de otra inspección anterior que no se haya corregido. En este caso:

b.1 Las líneas nuevas que sean objeto de esta calificación no podrán ser puestas en servicio en tanto no se hayan corregido los defectos indicados y puedan obtener la calificación de favorable.

b.2 A las líneas ya en servicio se les fijará un plazo para proceder a su corrección, que no podrá superar los seis meses. Transcurrido dicho plazo sin haberse subsanado los defectos, el organismo de control o el técnico titulado competente encargado de la verificación, según corresponda, deberá remitir el certificado con la calificación negativa al órgano competente de la Administración.

3. Negativa: Cuando se observe, al menos, un defecto muy grave. En este caso:

c.1 Las nuevas líneas no podrán entrar en servicio, en tanto no se hayan corregido los defectos indicados y puedan obtener la calificación de favorable.

c.2 A las líneas ya en servicio se les emitirá certificado negativo, que se remitirá inmediatamente, por el organismo de control o el técnico titulado competente encargado de la verificación, según corresponda, al órgano competente de la Administración.

4. CLASIFICACIÓN DE DEFECTOS

Los defectos en las instalaciones se clasificarán en: defectos muy graves, defectos graves y defectos leves.

4.1 Defecto muy grave

Es todo aquél que la razón o la experiencia determina que constituye un peligro inmediato para la seguridad de las personas o los bienes.

Se consideran tales los incumplimientos de las medidas de seguridad que pueden provocar el desencadenamiento de los peligros que se pretenden evitar con tales medidas, en relación con:

1. Reducción de distancias de seguridad.

2. Reducción de distancias de cruzamientos y paralelismos.

3. Falta de continuidad del circuito de tierra.

4. Tensiones de contacto superiores a los valores límites admisibles.

4.2 Defecto grave

Es el que no supone un peligro inmediato para la seguridad de las personas o de los bienes, pero puede serlo al originarse un fallo en la instalación. También se incluye dentro de esta clasificación, el defecto que pueda reducir de modo sustancial la capacidad de utilización de la instalación eléctrica.

Dentro de este grupo, y con carácter no exhaustivo, se consideran los siguientes defectos graves:

1. Falta de conexiones equipotenciales, cuando éstas fueran requeridas.

2. Degradación importante del aislamiento.

3. Falta de protección adecuada contra cortocircuitos y sobrecargas en los conductores, en función de la intensidad máxima admisible en los mismos, de acuerdo con sus características y condiciones de instalación.

4. Defectos en la conexión de los conductores de protección a las masas, cuando estas conexiones fueran precep tivas.

5. Sección insuficiente de los cables y circuitos de tierras.

6. Existencia de partes o puntos de la línea cuya defectuosa ejecución o mantenimiento pudiera ser origen de averías o daños.

7. Naturaleza o características no adecuadas de los conductores utilizados.

8. Empleo de equipos y materiales que no se ajusten a las especificaciones vigentes.

9. Ampliaciones o modificaciones de una instalación que no se hubieran tramitado según lo establecido en la ITC-LAT 04.

10. No coincidencia entre las condiciones reales de tendido con las condiciones de cálculo del proyecto (aplicable a líneas aéreas).

11. La sucesiva reiteración o acumulación de defectos leves.

4.3 Defecto leve

Es todo aquel que no supone peligro para las personas o los bienes, no perturba el funcionamiento de la línea y en el que la desviación respecto de lo reglamentado no tiene valor significativo para el uso efectivo o el funcionamiento de la línea.

1. MEDIOS TÉCNICOS

1.1 Equipos.

En este apartado se detallan los equipos de medida y ensayo mínimos. Para ciertas verificaciones que requieran equipos y medios especiales, los ensayos y medidas podrán ser subcontratados a laboratorios acreditados según la UNE-EN-ISO/IEC 17025.

1.1.1 Telurómetro

1.1.2 Medidor de aislamiento de, al menos, 10 kV.

1.1.3 Pértiga detectora de la tensión correspondiente a la categoría solicitada.

1.1.4 Multímetro o tenaza, para las siguientes magnitudes.

1. Tensión alterna y continua hasta 500 V.

2. Intensidad alterna y continua hasta 20 A.

3. Resistencia.

1.1.5 Ohmímetro con fuente de intensidad de continua de 50 A.

1.1.6 Medidor de tensiones de paso y contacto con fuente de intensidad de 50 A como mínimo.

1.1.7 Cámara termográfica.

1.1.8 Equipo verificador de la continuidad de conductores.

1.1.9 Prismáticos de, al menos, 8 aumentos.

Los equipos se mantendrán en correcto estado de funcionamiento y calibración. Cuando se subcontraten ensayos y medidas especiales, el agente encargado de la verificación o inspección comprobará el correcto estado de calibración de los equipos.

1.2 Equipos y medios de protección individual.

Estarán de acuerdo con la normativa vigente y las necesidades de la instalación.

Instrucción Técnica Complementaria
ITC-LAT 06
LÍNEAS SUBTERRANEAS CON CABLES AISLADOS.

0. INDICE

1. PRESCRIPCIONES GENERALES

2. NIVELES DE AISLAMIENTO

3. MATERIALES: CABLES Y ACCESORIOS

4. INSTALACIÓN DE CABLES AISLADOS

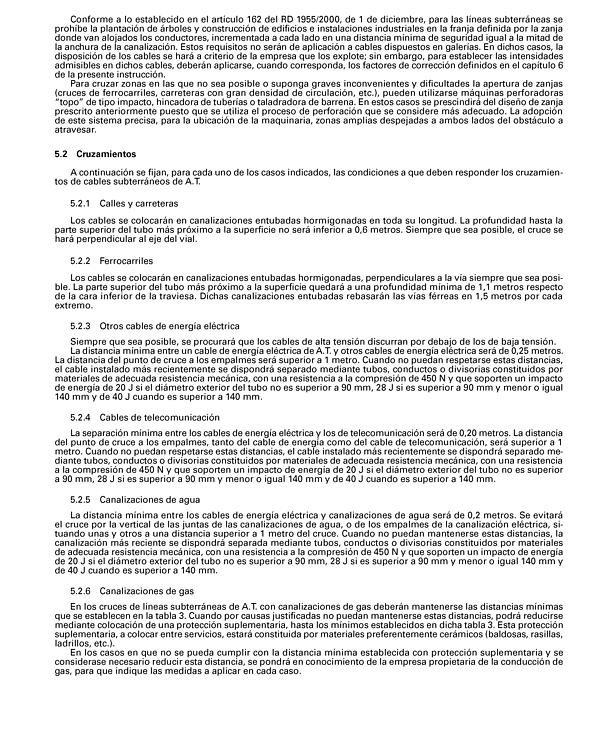

5. CRUZAMIENTOS, PROXIMIDADES Y PARALELISMOS

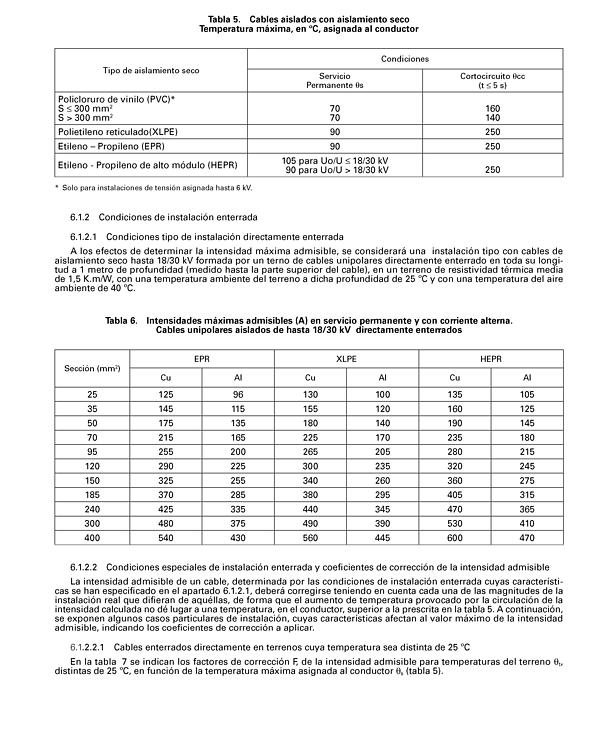

6. INTENSIDADES ADMISIBLES

7. PROTECCIONES

8. ASEGURAMIENTO DE LA CALIDAD

1. PRESCRIPCIONES GENERALES.

1.1 Campo de aplicación

La presente instrucción será de aplicación a todas las líneas eléctricas subterráneas y a cualquier tipo de instalación distinta de las líneas aéreas, por ejemplo en galerías, en bandejas en el interior de edificios, en fondos acuáticos, etc. Los cables serán aislados, de tensión asignada superior a 1 kV, y el régimen de funcionamiento de las líneas se preverá para corriente alterna trifásica de 50 Hz de frecuencia.

1.2 Tensiones nominales normalizadas

En la tabla siguiente se indican las tensiones nominales normalizadas en redes trifásicas.

Tabla 1. Tensiones nominales normalizadas

1.3 Tensiones nominales no normalizadas

Existiendo en el territorio español redes a tensiones nominales diferentes de las que como normalizadas figuran en el apartado anterior, se admite su utilización dentro de los sistemas a que correspondan.

2. NIVELES DE AISLAMIENTO

El nivel de aislamiento de los cables y accesorios de alta tensión (A.T) deberá adaptarse a los valores normalizados indicados en las normas UNE-211435 y UNE-EN 60071-1, salvo en casos especiales debidamente justificados por el proyectista de la instalación.

2.1 Categorías de las redes

Según la duración máxima de un eventual funcionamiento con una fase a tierra, que el sistema de puesta a tierra permita, las redes se clasifican en tres categorías:

Categoría A:

Los defectos a tierra se eliminan tan rápidamente como sea posible y en cualquier caso antes de 1 minuto.

Categoría B:

Comprende las redes que, en caso de defecto, sólo funcionan con una fase a tierra durante un tiempo limitado. Generalmente la duración de este funcionamiento no debería exceder de 1 hora, pero podrá admitirse una duración mayor cuando así se especifique en la norma particular del tipo de cable y accesorios considerados.

Conviene tener presente que en una red en la que un defecto a tierra no se elimina automática y rápidamente, los esfuerzos suplementarios soportados por el aislamiento de los cables y accesorios durante el defecto, reducen la vida de los cables y accesorios en una cierta proporción. Si se prevé que una red va a funcionar bastante frecuentemente con un defecto a tierra durante largos periodos, puede ser económico clasificar dicha red dentro de la categoría C.

Categoría C:

Esta categoría comprende todas las redes no incluidas en la categoría A ni en la categoría B.

2.2 Tensiones asignadas del cable y sus accesorios

Los cables y sus accesorios deberán designarse mediante U_o/U para proporcionar información sobre la adaptación con la aparamenta y los transformadores. A cada valor de U_o/U le corresponde una tensión soportada nominal a los impulsos de tipo rayo U_p.

La tensión asignada del cable U_o/U se elegirá en función de la tensión nominal de la red (U_n), o tensión más elevada de la red (U_s), y de la duración máxima del eventual funcionamiento del sistema con una fase a tierra (categoría de la red), tal y como se especifica en la tabla 2.

Tabla 2. Niveles de aislamiento de los cables y sus accesorios

Donde:

U_o: Tensión asignada eficaz a frecuencia industrial entre cada conductor y la pantalla del cable, para la que se han diseñado el cable y sus accesorios.

U: Tensión asignada eficaz a frecuencia industrial entre dos conductores cualesquiera para la que se han diseñado el cable y sus accesorios.

Nota: Esta magnitud afecta al diseño de cables de campo no radial y a sus accesorios.

U_p: Valor de cresta de la tensión soportada a impulsos de tipo rayo aplicada entre cada conductor y la pantalla o la cubierta para el que se ha diseñado el cable o los accesorios.

3. MATERIALES: CABLES Y ACCESORIOS

3.1 Condiciones generales

Los materiales y su montaje cumplirán con los requisitos y ensayos de las normas UNE aplicables de entre las incluidas en la ITC-LAT 02 y demás normas y especificaciones técnicas aplicables.

En el caso de que no exista norma UNE, se utilizarán las Normas Europeas (EN o HD) correspondientes y, en su defecto, se recomienda utilizar la publicación CEI correspondiente (Comisión Electrotécnica Internacional).

3.2 Cables

Los cables utilizados en las redes subterráneas tendrán los conductores de cobre o de aluminio y estarán aislados con materiales adecuados a las condiciones de instalación y explotación manteniendo, con carácter general, el mismo tipo de aislamiento de los cables de la red a la que se conecten. Estarán debidamente apantallados, y protegidos contra la corrosión que pueda provocar el terreno donde se instalen o la producida por corrientes erráticas, y tendrán resistencia mecánica suficiente para soportar las acciones de instalación y tendido y las habituales después de la instalación. Se exceptúan las agresiones mecánicas procedentes de maquinaria de obra pública como excavadoras, perforadoras o incluso picos. Podrán ser unipolares o tripolares.

3.3 Accesorios

Los accesorios serán adecuados a la naturaleza, composición y sección de los cables, y no deberán aumentar la resistencia eléctrica de éstos. Los accesorios deberán ser asimismo adecuados a las características ambientales (interior, exterior, contaminación, etc.).

4. INSTALACIÓN DE CABLES AISLADOS

Lo indicado en este apartado es válido para instalaciones cuya tensión nominal de la red no sea superior a 30 kV. Para tensiones mayores, el proyectista determinará y justificará en cada caso las condiciones de instalación y distancias.

Las canalizaciones se dispondrán, en general, por terrenos de dominio público en suelo urbano o en curso de urbanización que tenga las cotas de nivel previstas en el proyecto de urbanización (alineaciones y rasantes), preferentemente bajo las aceras y se evitarán los ángulos pronunciados. El trazado será lo más rectilíneo posible, a poder ser paralelo en toda su longitud a las fachadas de los edificios principales o, en su defecto, a los bordillos. Así mismo, deberá tenerse en cuenta los radios de curvatura mínimos que pueden soportar los cables sin deteriorarse, a respetar en los cambios de dirección.

En la etapa de proyecto deberá contactarse con las empresas de servicio público y con las posibles propietarias de servicios para conocer la posición de sus instalaciones en la zona afectada. Una vez conocidas, antes de proceder a la apertura de las zanjas, la empresa instaladora abrirá calas de reconocimiento para confirmar o rectificar el trazado previsto en el proyecto. La apertura de calas de reconocimiento se podrá sustituir por el empleo de quipos de detección, como el georradar, que permitan contrastar los planos aportados por las compañías de servicio y al mismo tiempo prevenir situaciones de riesgo.

Los cables podrán instalarse en las formas que se indican a continuación.

4.1 Directamente enterrados

La profundidad, hasta la parte superior del cable más próximo a la superficie, no será menor de 0,6 m en acera o tierra, ni de 0,8 m en calzada.

Cuando existan impedimentos que no permitan lograr las mencionadas profundidades, éstas podrán reducirse, disponiendo protecciones mecánicas suficientes. Por el contrario, deberán aumentarse cuando las condiciones que se establecen en el capítulo 5 así lo exijan.

La zanja ha de ser de la anchura suficiente para permitir el trabajo de un hombre, salvo que el tendido del cable se haga por medios mecánicos. Sobre el fondo de la zanja se colocará una capa de arena o material de características equivalentes de espesor mínimo 5 cm y exenta de cuerpos extraños. Los laterales de la zanja han de ser compactos y no deben desprender piedras o tierra. La zanja se protegerá con estribas u otros medios para asegurar su estabilidad, conforme a la normativa de riesgos laborales. Por encima del cable se dispondrá otra capa de 10 cm de espesor, como mínimo, que podrá ser de arena o material con características equivalentes.

Para proteger el cable frente a excavaciones hechas por terceros, los cables deberán tener una protección mecánica que en las condiciones de instalación soporte un impacto puntual de una energía de 20 J y que cubra la proyección en planta de los cables, así como una cinta de señalización que advierta la existencia del cable eléctrico de A.T Se admitirá también la colocación de placas con doble misión de protección mecánica y de señalización.

4.2 En canalización entubada

La profundidad, hasta la parte superior del tubo más próximo a la superficie, no será menor de 0,6 metros en acera o tierra, ni de 0,8 metros en calzada.

Estarán construidas por tubos de material sintético, de cemento y derivados, o metálicos, hormigonadas en la zanja o no, con tal que presenten suficiente resistencia mecánica. El diámetro interior de los tubos no será inferior a vez y media el diámetro exterior del cable o del diámetro aparente del circuito en el caso de varios cables instalados en el mismo tubo. El interior de los tubos será liso para facilitar la instalación o sustitución del cable o circuito averiado. No se instalará más de un circuito por tubo. Si se instala un solo cable unipolar por tubo, los tubos deberán ser de material no ferromagnético.

Antes del tendido se eliminará de su interior la suciedad o tierra garantizándose el paso de los cables mediante mandrilado acorde a la sección interior del tubo o sistema equivalente. Durante el tendido se deberán embocar correctamente para evitar la entrada de tierra o de hormigón.

Se evitará, en lo posible, los cambios de dirección de las canalizaciones entubadas respetando los cambios de curvatura indicados por el fabricante de los cables. En los puntos donde se produzcan, para facilitar la manipulación de los cables podrán disponerse arquetas con tapas registrables o no. Con objeto de no sobrepasar las tensiones de tiro indicadas en las normas aplicables a cada tipo de cable, en los tramos rectos se instalarán arquetas intermedias, registrables, ciegas o simplemente calas de tiro en aquellos casos que lo requieran. A la entrada de las arquetas, las canalizaciones entubadas deberán quedar debidamente selladas en sus extremos.

La canalización deberá tener una señalización colocada de la misma forma que la indicada en el apartado anterior, para advertir de la presencia de cables de alta tensión.

4.3 En galerías

Pueden diferenciarse dos tipos de galería, la galería visitable, de dimensiones interiores suficientes para la circulación de personal, y la galería o zanja registrable, en la que no está prevista la circulación de personal y las tapas de registro precisan medios mecánicos para su manipulación.

Las galerías serán de hormigón armado o de otros materiales de rigidez, estanqueidad y duración equivalentes. Se dimensionarán para soportar la carga de tierras y pavimentos situados por encima y las cargas del tráfico que corresponda.

Las paredes han de permitir una sujeción segura de las estructuras soportes de los cables, así como permitir en caso necesario la fijación de los medios de tendido del cable.

4.3.1 Galerías visitables

Limitación de servicios existentes

Las galerías visitables se usarán preferentemente sólo para instalaciones eléctricas de potencia y cables de control y comunicaciones. En ningún caso podrán coexistir en la misma galería instalaciones eléctricas e instalaciones de gas o líquidos inflamables.

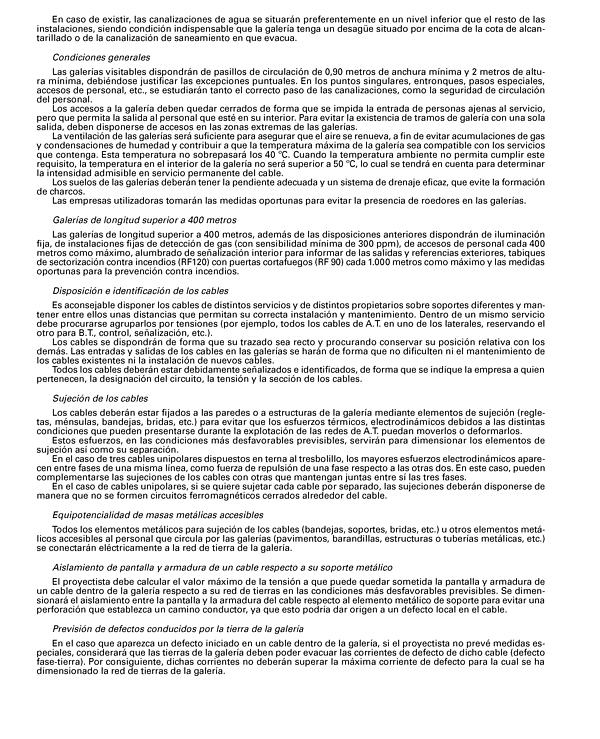

En caso de existir, las canalizaciones de agua se situarán preferentemente en un nivel inferior que el resto de las instalaciones, siendo condición indispensable que la galería tenga un desagüe situado por encima de la cota de alcantarillado o de la canalización de saneamiento en que evacua.

Condiciones generales

Las galerías visitables dispondrán de pasillos de circulación de 0,90 metros de anchura mínima y 2 metros de altura mínima, debiéndose justificar las excepciones puntuales. En los puntos singulares, entronques, pasos especiales, accesos de personal, etc., se estudiarán tanto el correcto paso de las canalizaciones, como la seguridad de circulación del personal.

Los accesos a la galería deben quedar cerrados de forma que se impida la entrada de personas ajenas al servicio, pero que permita la salida al personal que esté en su interior. Para evitar la existencia de tramos de galería con una sola salida, deben disponerse de accesos en las zonas extremas de las galerías.

La ventilación de las galerías será suficiente para asegurar que el aire se renueva, a fin de evitar acumulaciones de gas y condensaciones de humedad y contribuir a que la temperatura máxima de la galería sea compatible con los servicios que contenga. Esta temperatura no sobrepasará los 40 °C. Cuando la temperatura ambiente no permita cumplir este requisito, la temperatura en el interior de la galería no será superior a 50 °C, lo cual se tendrá en cuenta para determinar la intensidad admisible en servicio permanente del cable.

Los suelos de las galerías deberán tener la pendiente adecuada y un sistema de drenaje eficaz, que evite la formación de charcos.

Las empresas utilizadoras tomarán las medidas oportunas para evitar la presencia de roedores en las galerías.

Galerías de longitud superior a 400 metros

Las galerías de longitud superior a 400 metros, además de las disposiciones anteriores dispondrán de iluminación fija, de instalaciones fijas de detección de gas (con sensibilidad mínima de 300 ppm), de accesos de personal cada 400 metros como máximo, alumbrado de señalización interior para informar de las salidas y referencias exteriores, tabiques de sectorización contra incendios (RF120) con puertas cortafuegos (RF 90) cada 1.000 metros como máximo y las medidas oportunas para la prevención contra incendios.

Disposición e identificación de los cables

Es aconsejable disponer los cables de distintos servicios y de distintos propietarios sobre soportes diferentes y mantener entre ellos unas distancias que permitan su correcta instalación y mantenimiento. Dentro de un mismo servicio debe procurarse agruparlos por tensiones (por ejemplo, todos los cables de A.T en uno de los laterales, reservando el otro para B.T, control, señalización, etc.).

Los cables se dispondrán de forma que su trazado sea recto y procurando conservar su posición relativa con los demás. Las entradas y salidas de los cables en las galerías se harán de forma que no dificulten ni el mantenimiento de los cables existentes ni la instalación de nuevos cables.

Todos los cables deberán estar debidamente señalizados e identificados, de forma que se indique la empresa a quien pertenecen, la designación del circuito, la tensión y la sección de los cables.

Sujeción de los cables

Los cables deberán estar fijados a las paredes o a estructuras de la galería mediante elementos de sujeción (regletas, ménsulas, bandejas, bridas, etc.) para evitar que los esfuerzos térmicos, electrodinámicos debidos a las distintas condiciones que pueden presentarse durante la explotación de las redes de A.T puedan moverlos o deformarlos.

Estos esfuerzos, en las condiciones más desfavorables previsibles, servirán para dimensionar los elementos de sujeción así como su separación.

En el caso de tres cables unipolares dispuestos en terna al tresbolillo, los mayores esfuerzos electrodinámicos aparecen entre fases de una misma línea, como fuerza de repulsión de una fase respecto a las otras dos. En este caso, pueden complementarse las sujeciones de los cables con otras que mantengan juntas entre sí las tres fases.

En el caso de cables unipolares, si se quiere sujetar cada cable por separado, las sujeciones deberán disponerse de manera que no se formen circuitos ferromagnéticos cerrados alrededor del cable.

Equipotencialidad de masas metálicas accesibles

Todos los elementos metálicos para sujeción de los cables (bandejas, soportes, bridas, etc.) u otros elementos metálicos accesibles al personal que circula por las galerías (pavimentos, barandillas, estructuras o tuberías metálicas, etc.) se conectarán eléctricamente a la red de tierra de la galería.

Aislamiento de pantalla y armadura de un cable respecto a su soporte metálico

El proyectista debe calcular el valor máximo de la tensión a que puede quedar sometida la pantalla y armadura de un cable dentro de la galería respecto a su red de tierras en las condiciones más desfavorables previsibles. Se dimensionará el aislamiento entre la pantalla y la armadura del cable respecto al elemento metálico de soporte para evitar una perforación que establezca un camino conductor, ya que esto podría dar origen a un defecto local en el cable.

Previsión de defectos conducidos por la tierra de la galería

En el caso que aparezca un defecto iniciado en un cable dentro de la galería, si el proyectista no prevé medidas especiales, considerará que las tierras de la galería deben poder evacuar las corrientes de defecto de dicho cable (defecto fase-tierra). Por consiguiente, dichas corrientes no deberán superar la máxima corriente de defecto para la cual se ha dimensionado la red de tierras de la galería.

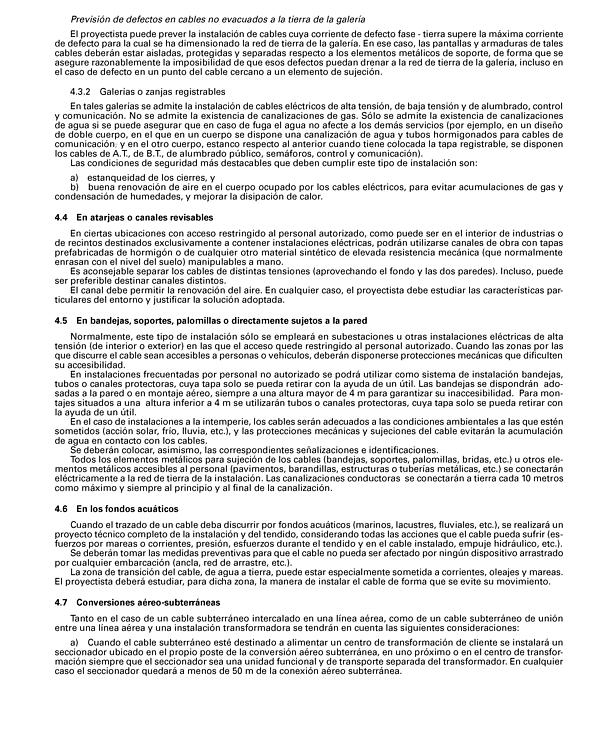

Previsión de defectos en cables no evacuados a la tierra de la galería

El proyectista puede prever la instalación de cables cuya corriente de defecto fase tierra supere la máxima corriente de defecto para la cual se ha dimensionado la red de tierra de la galería. En ese caso, las pantallas y armaduras de tales cables deberán estar aisladas, protegidas y separadas respecto a los elementos metálicos de soporte, de forma que se asegure razonablemente la imposibilidad de que esos defectos puedan drenar a la red de tierra de la galería, incluso en el caso de defecto en un punto del cable cercano a un elemento de sujeción.

4.3.2 Galerías o zanjas registrables

En tales galerías se admite la instalación de cables eléctricos de alta tensión, de baja tensión y de alumbrado, control y comunicación. No se admite la existencia de canalizaciones de gas. Sólo se admite la existencia de canalizaciones de agua si se puede asegurar que en caso de fuga el agua no afecte a los demás servicios (por ejemplo, en un diseño de doble cuerpo, en el que en un cuerpo se dispone una canalización de agua y tubos hormigonados para cables de comunicación; y en el otro cuerpo, estanco respecto al anterior cuando tiene colocada la tapa registrable, se disponen los cables de A.T, de B.T, de alumbrado público, semáforos, control y comunicación).

Las condiciones de seguridad más destacables que deben cumplir este tipo de instalación son:

1. estanqueidad de los cierres, y

2. buena renovación de aire en el cuerpo ocupado por los cables eléctricos, para evitar acumulaciones de gas y condensación de humedades, y mejorar la disipación de calor.

4.4 En atarjeas o canales revisables

En ciertas ubicaciones con acceso restringido al personal autorizado, como puede ser en el interior de industrias o de recintos destinados exclusivamente a contener instalaciones eléctricas, podrán utilizarse canales de obra con tapas prefabricadas de hormigón o de cualquier otro material sintético de elevada resistencia mecánica (que normalmente enrasan con el nivel del suelo) manipulables a mano.

Es aconsejable separar los cables de distintas tensiones (aprovechando el fondo y las dos paredes). Incluso, puede ser preferible destinar canales distintos.

El canal debe permitir la renovación del aire. En cualquier caso, el proyectista debe estudiar las características particulares del entorno y justificar la solución adoptada.

4.5 En bandejas, soportes, palomillas o directamente sujetos a la pared

Normalmente, este tipo de instalación sólo se empleará en subestaciones u otras instalaciones eléctricas de alta tensión (de interior o exterior) en las que el acceso quede restringido al personal autorizado. Cuando las zonas por las que discurre el cable sean accesibles a personas o vehículos, deberán disponerse protecciones mecánicas que dificulten su accesibilidad.

En instalaciones frecuentadas por personal no autorizado se podrá utilizar como sistema de instalación bandejas, tubos o canales protectoras, cuya tapa solo se pueda retirar con la ayuda de un útil. Las bandejas se dispondrán adosadas a la pared o en montaje aéreo, siempre a una altura mayor de 4 m para garantizar su inaccesibilidad. Para montajes situados a una altura inferior a 4 m se utilizarán tubos o canales protectoras, cuya tapa solo se pueda retirar con la ayuda de un útil.

En el caso de instalaciones a la intemperie, los cables serán adecuados a las condiciones ambientales a las que estén sometidos (acción solar, frío, lluvia, etc.), y las protecciones mecánicas y sujeciones del cable evitarán la acumulación de agua en contacto con los cables.

Se deberán colocar, asimismo, las correspondientes señalizaciones e identificaciones.

Todos los elementos metálicos para sujeción de los cables (bandejas, soportes, palomillas, bridas, etc.) u otros elementos metálicos accesibles al personal (pavimentos, barandillas, estructuras o tuberías metálicas, etc.) se conectarán eléctricamente a la red de tierra de la instalación. Las canalizaciones conductoras se conectarán a tierra cada 10 metros como máximo y siempre al principio y al final de la canalización.

4.6 En los fondos acuáticos

Cuando el trazado de un cable deba discurrir por fondos acuáticos (marinos, lacustres, fluviales, etc.), se realizará un proyecto técnico completo de la instalación y del tendido, considerando todas las acciones que el cable pueda sufrir (esfuerzos por mareas o corrientes, presión, esfuerzos durante el tendido y en el cable instalado, empuje hidráulico, etc.).

Se deberán tomar las medidas preventivas para que el cable no pueda ser afectado por ningún dispositivo arrastrado por cualquier embarcación (ancla, red de arrastre, etc.).

La zona de transición del cable, de agua a tierra, puede estar especialmente sometida a corrientes, oleajes y mareas. El proyectista deberá estudiar, para dicha zona, la manera de instalar el cable de forma que se evite su movimiento.

4.7 Conversiones aéreo-subterráneas

Tanto en el caso de un cable subterráneo intercalado en una línea aérea, como de un cable subterráneo de unión entre una línea aérea y una instalación transformadora se tendrán en cuenta las siguientes consideraciones:

1. Cuando el cable subterráneo esté destinado a alimentar un centro de transformación de cliente se instalará un seccionador ubicado en el propio poste de la conversión aéreo subterránea, en uno próximo o en el centro de transformación siempre que el seccionador sea una unidad funcional y de transporte separada del transformador. En cualquier caso el seccionador quedará a menos de 50 m de la conexión aéreo subterránea.

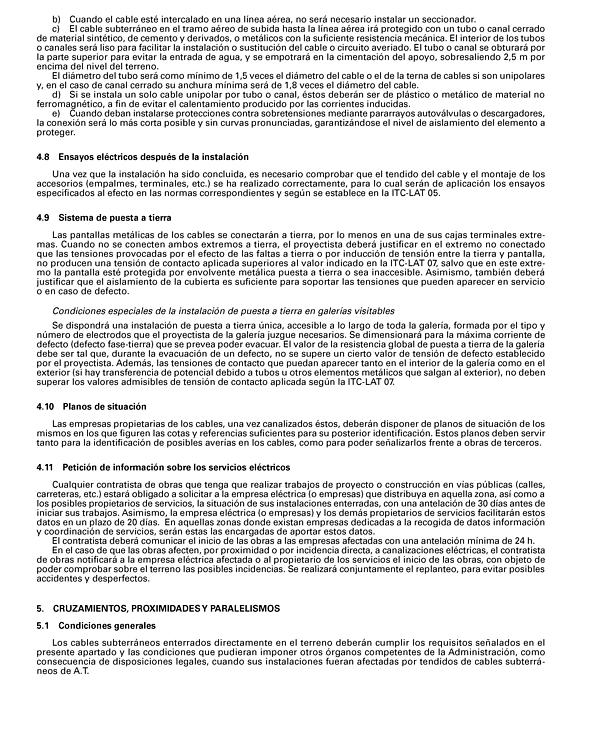

2. Cuando el cable esté intercalado en una línea aérea, no será necesario instalar un seccionador.

3. El cable subterráneo en el tramo aéreo de subida hasta la línea aérea irá protegido con un tubo o canal cerrado de material sintético, de cemento y derivados, o metálicos con la suficiente resistencia mecánica. El interior de los tubos o canales será liso para facilitar la instalación o sustitución del cable o circuito averiado. El tubo o canal se obturará por la parte superior para evitar la entrada de agua, y se empotrará en la cimentación del apoyo, sobresaliendo 2,5 m por encima del nivel del terreno.

   El diámetro del tubo será como mínimo de 1,5 veces el diámetro del cable o el de la terna de cables si son unipolares y, en el caso de canal cerrado su anchura mínima será de 1,8 veces el diámetro del cable.

4. Si se instala un solo cable unipolar por tubo o canal, éstos deberán ser de plástico o metálico de material no ferromagnético, a fin de evitar el calentamiento producido por las corrientes inducidas.

5. Cuando deban instalarse protecciones contra sobretensiones mediante pararrayos autoválvulas o descargadores, la conexión será lo más corta posible y sin curvas pronunciadas, garantizándose el nivel de aislamiento del elemento a proteger.

4.8 Ensayos eléctricos después de la instalación

Una vez que la instalación ha sido concluida, es necesario comprobar que el tendido del cable y el montaje de los accesorios (empalmes, terminales, etc.) se ha realizado correctamente, para lo cual serán de aplicación los ensayos especificados al efecto en las normas correspondientes y según se establece en la ITC-LAT 05.

4.9 Sistema de puesta a tierra

Las pantallas metálicas de los cables se conectarán a tierra, por lo menos en una de sus cajas terminales extremas. Cuando no se conecten ambos extremos a tierra, el proyectista deberá justificar en el extremo no conectado que las tensiones provocadas por el efecto de las faltas a tierra o por inducción de tensión entre la tierra y pantalla, no producen una tensión de contacto aplicada superiores al valor indicado en la ITC-LAT 07, salvo que en este extremo la pantalla esté protegida por envolvente metálica puesta a tierra o sea inaccesible. Asimismo, también deberá justificar que el aislamiento de la cubierta es suficiente para soportar las tensiones que pueden aparecer en servicio o en caso de defecto.

Condiciones especiales de la instalación de puesta a tierra en galerías visitables

Se dispondrá una instalación de puesta a tierra única, accesible a lo largo de toda la galería, formada por el tipo y número de electrodos que el proyectista de la galería juzgue necesarios. Se dimensionará para la máxima corriente de defecto (defecto fase-tierra) que se prevea poder evacuar. El valor de la resistencia global de puesta a tierra de la galería debe ser tal que, durante la evacuación de un defecto, no se supere un cierto valor de tensión de defecto establecido por el proyectista. Además, las tensiones de contacto que puedan aparecer tanto en el interior de la galería como en el exterior (si hay transferencia de potencial debido a tubos u otros elementos metálicos que salgan al exterior), no deben superar los valores admisibles de tensión de contacto aplicada según la ITC-LAT 07.

4.10 Planos de situación

Las empresas propietarias de los cables, una vez canalizados éstos, deberán disponer de planos de situación de los mismos en los que figuren las cotas y referencias suficientes para su posterior identificación. Estos planos deben servir tanto para la identificación de posibles averías en los cables, como para poder señalizarlos frente a obras de terceros.

4.11 Petición de información sobre los servicios eléctricos

Cualquier contratista de obras que tenga que realizar trabajos de proyecto o construcción en vías públicas (calles, carreteras, etc.) estará obligado a solicitar a la empresa eléctrica (o empresas) que distribuya en aquella zona, así como a los posibles propietarios de servicios, la situación de sus instalaciones enterradas, con una antelación de 30 días antes de iniciar sus trabajos. Asimismo, la empresa eléctrica (o empresas) y los demás propietarios de servicios facilitarán estos datos en un plazo de 20 días. En aquellas zonas donde existan empresas dedicadas a la recogida de datos información y coordinación de servicios, serán estas las encargadas de aportar estos datos.

El contratista deberá comunicar el inicio de las obras a las empresas afectadas con una antelación mínima de 24 h.

En el caso de que las obras afecten, por proximidad o por incidencia directa, a canalizaciones eléctricas, el contratista de obras notificará a la empresa eléctrica afectada o al propietario de los servicios el inicio de las obras, con objeto de poder comprobar sobre el terreno las posibles incidencias. Se realizará conjuntamente el replanteo, para evitar posibles accidentes y desperfectos.

5. CRUZAMIENTOS, PROXIMIDADESY PARALELISMOS

5.1 Condiciones generales

Los cables subterráneos enterrados directamente en el terreno deberán cumplir los requisitos señalados en el presente apartado y las condiciones que pudieran imponer otros órganos competentes de la Administración, como consecuencia de disposiciones legales, cuando sus instalaciones fueran afectadas por tendidos de cables subterráneos de A.T

Conforme a lo establecido en el artículo 162 del Real Decreto 1955/2000, de 1 de diciembre, para las líneas subterráneas se prohíbe la plantación de árboles y construcción de edificios e instalaciones industriales en la franja definida por la zanja donde van alojados los conductores, incrementada a cada lado en una distancia mínima de seguridad igual a la mitad de la anchura de la canalización. Estos requisitos no serán de aplicación a cables dispuestos en galerías. En dichos casos, la disposición de los cables se hará a criterio de la empresa que los explote; sin embargo, para establecer las intensidades admisibles en dichos cables, deberán aplicarse, cuando corresponda, los factores de corrección definidos en el capítulo 6 de la presente instrucción.

Para cruzar zonas en las que no sea posible o suponga graves inconvenientes y dificultades la apertura de zanjas (cruces de ferrocarriles, carreteras con gran densidad de circulación, etc.), pueden utilizarse máquinas perforadoras topo de tipo impacto, hincadora de tuberías o taladradora de barrena. En estos casos se prescindirá del diseño de zanja prescrito puesto que se utiliza el proceso de perforación que se considere más adecuado. La adopción de este sistema precisa, para la ubicación de la maquinaria, zonas amplias despejadas a ambos lados del obstáculo a atravesar.

5.2 Cruzamientos

A continuación se fijan, para cada uno de los casos indicados, las condiciones a que deben responder los cruzamientos de cables subterráneos de A.T

5.2.1 Calles y carreteras

Los cables se colocarán en canalizaciones entubadas hormigonadas en toda su longitud. La profundidad hasta la parte superior del tubo más próximo a la superficie no será inferior a 0,6 metros. Siempre que sea posible, el cruce se hará perpendicular al eje del vial.

5.2.2 Ferrocarriles

Los cables se colocarán en canalizaciones entubadas hormigonadas, perpendiculares a la vía siempre que sea posible. La parte superior del tubo más próximo a la superficie quedará a una profundidad mínima de 1,1 metros respecto de la cara inferior de la traviesa. Dichas canalizaciones entubadas rebasarán las vías férreas en 1,5 metros por cada extremo.

5.2.3 Otros cables de energía eléctrica

Siempre que sea posible, se procurará que los cables de alta tensión discurran por debajo de los de baja tensión.

La distancia mínima entre un cable de energía eléctrica de A.T y otros cables de energía eléctrica será de 0,25 metros. La distancia del punto de cruce a los empalmes será superior a 1 metro. Cuando no puedan respetarse estas distancias, el cable instalado más recientemente se dispondrá separado mediante tubos, conductos o divisorias constituidos por materiales de adecuada resistencia mecánica, con una resistencia a la compresión de 450 N y que soporten un impacto de energía de 20 J si el diámetro exterior del tubo no es superior a 90 mm, 28 J si es superior a 90 mm y menor o igual 140 mm y de 40 J cuando es superior a 140 mm.

5.2.4 Cables de telecomunicación

La separación mínima entre los cables de energía eléctrica y los de telecomunicación será de 0,20 metros. La distancia del punto de cruce a los empalmes, tanto del cable de energía como del cable de telecomunicación, será superior a 1 metro. Cuando no puedan respetarse estas distancias, el cable instalado más recientemente se dispondrá separado mediante tubos, conductos o divisorias constituidos por materiales de adecuada resistencia mecánica, con una resistencia a la compresión de 450 N y que soporten un impacto de energía de 20 J si el diámetro exterior del tubo no es superior a 90 mm, 28 J si es superior a 90 mm y menor o igual 140 mm y de 40 J cuando es superior a 140 mm.

5.2.5 Canalizaciones de agua

La distancia mínima entre los cables de energía eléctrica y canalizaciones de agua será de 0,2 metros. Se evitará el cruce por la vertical de las juntas de las canalizaciones de agua, o de los empalmes de la canalización eléctrica, situando unas y otros a una distancia superior a 1 metro del cruce. Cuando no puedan mantenerse estas distancias, la canalización más reciente se dispondrá separada mediante tubos, conductos o divisorias constituidos por materiales de adecuada resistencia mecánica, con una resistencia a la compresión de 450 N y que soporten un impacto de energía de 20 J si el diámetro exterior del tubo no es superior a 90 mm, 28 J si es superior a 90 mm y menor o igual 140 mm y de 40 J cuando es superior a 140 mm.

5.2.6 Canalizaciones de gas

En los cruces de líneas subterráneas de A.T con canalizaciones de gas deberán mantenerse las distancias mínimas que se establecen en la tabla 3. Cuando por causas justificadas no puedan mantenerse estas distancias, podrá reducirse mediante colocación de una protección suplementaria, hasta los mínimos establecidos en dicha tabla 3. Esta protección suplementaria, a colocar entre servicios, estará constituida por materiales preferentemente cerámicos (baldosas, rasillas, ladrillos, etc.).

En los casos en que no se pueda cumplir con la distancia mínima establecida con protección suplementaria y se considerase necesario reducir esta distancia, se pondrá en conocimiento de la empresa propietaria de la conducción de gas, para que indique las medidas a aplicar en cada caso.

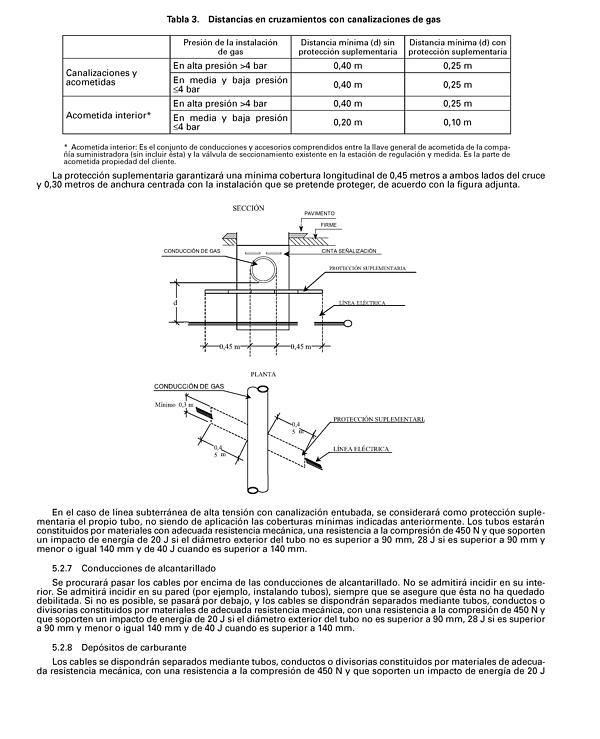

Tabla 3. Distancias en cruzamientos con canalizaciones de gas

La protección suplementaria garantizará una mínima cobertura longitudinal de 0,45 metros a ambos lados del cruce y 0,30 metros de anchura centrada con la instalación que se pretende proteger, de acuerdo con la figura adjunta.

En el caso de línea subterránea de alta tensión con canalización entubada, se considerará como protección suplementaria el propio tubo, no siendo de aplicación las coberturas mínimas indicadas anteriormente. Los tubos estarán constituidos por materiales con adecuada resistencia mecánica, una resistencia a la compresión de 450 N y que soporten un impacto de energía de 20 J si el diámetro exterior del tubo no es superior a 90 mm, 28 J si es superior a 90 mm y menor o igual 140 mm y de 40 J cuando es superior a 140 mm.

5.2.7 Conducciones de alcantarillado

Se procurará pasar los cables por encima de las conducciones de alcantarillado. No se admitirá incidir en su interior. Se admitirá incidir en su pared (por ejemplo, instalando tubos), siempre que se asegure que ésta no ha quedado debilitada. Si no es posible, se pasará por debajo, y los cables se dispondrán separados mediante tubos, conductos o divisorias constituidos por materiales de adecuada resistencia mecánica, con una resistencia a la compresión de 450 N y que soporten un impacto de energía de 20 J si el diámetro exterior del tubo no es superior a 90 mm, 28 J si es superior a 90 mm y menor o igual 140 mm y de 40 J cuando es superior a 140 mm.

5.2.8 Depósitos de carburante

Los cables se dispondrán separados mediante tubos, conductos o divisorias constituidos por materiales de adecuada resistencia mecánica, con una resistencia a la compresión de 450 N y que soporten un impacto de energía de 20 J si el diámetro exterior del tubo no es superior a 90 mm, 28 J si es superior a 90 mm y menor o igual 140 mm y de 40 J cuando es superior a 140 mm. Los tubos distarán, como mínimo, 1,20 metros del depósito. Los extremos de los tubos rebasarán al depósito, como mínimo, 2 metros por cada extremo.

5.3 Proximidades y paralelismos

Los cables subterráneos de A.T deberán cumplir las condiciones y distancias de proximidad que se indican a continuación, procurando evitar que queden en el mismo plano vertical que las demás conducciones.

5.3.1 Otros cables de energía eléctrica

Los cables de alta tensión podrán instalarse paralelamente a otros de baja o alta tensión, manteniendo entre ellos una distancia mínima de 0,25 metros. Cuando no pueda respetarse esta distancia la conducción más reciente se dispondrá separada mediante tubos, conductos o divisorias constituidos por materiales de adecuada resistencia mecánica, con una resistencia a la compresión de 450 N y que soporten un impacto de energía de 20 J si el diámetro exterior del tubo no es superior a 90 mm, 28 J si es superior a 90 mm y menor o igual 140 mm y de 40 J cuando es superior a 140 mm.

En el caso que un mismo propietario canalice a la vez varios cables de A.T del mismo nivel de tensiones, podrá instalarlos a menor distancia.

5.3.2 Cables de telecomunicación

La distancia mínima entre los cables de energía eléctrica y los de telecomunicación será de 0,20 metros. Cuando no pueda mantenerse esta distancia, la canalización más reciente instalada se dispondrá separada mediante tubos, conductos o divisorias constituidos por materiales de adecuada resistencia mecánica, con una resistencia a la compresión de 450 N y que soporten un impacto de energía de 20 J si el diámetro exterior del tubo no es superior a 90 mm, 28 J si es superior a 90 mm y menor o igual 140 mm y de 40 J cuando es superior a 140 mm.

5.3.3 Canalizaciones de agua

La distancia mínima entre los cables de energía eléctrica y las canalizaciones de agua será de 0,20 metros. La distancia mínima entre los empalmes de los cables de energía eléctrica y las juntas de las canalizaciones de agua será de 1 metro. Cuando no puedan mantenerse estas distancias, la canalización más reciente se dispondrá separada mediante tubos, conductos o divisorias constituidos por materiales de adecuada resistencia mecánica, con una resistencia a la compresión de 450 N y que soporten un impacto de energía de 20 J si el diámetro exterior del tubo no es superior a 90 mm, 28 J si es superior a 90 mm y menor o igual 140 mm y de 40 J cuando es superior a 140 mm.

Se procurará mantener una distancia mínima de 0,20 metros en proyección horizontal y, también, que la canalización de agua quede por debajo del nivel del cable eléctrico.

Por otro lado, las arterias importantes de agua se dispondrán alejadas de forma que se aseguren distancias superiores a 1 metro respecto a los cables eléctricos de alta tensión.

5.3.4 Canalizaciones de gas

En los paralelismos de líneas subterráneas de A.T con canalizaciones de gas deberán mantenerse las distancias mínimas que se establecen en la tabla 4. Cuando por causas justificadas no puedan mantenerse estas distancias, podrán reducirse mediante la colocación de una protección suplementaria hasta las distancias mínimas establecidas en dicha tabla 4. Esta protección suplementaria a colocar entre servicios estará constituida por materiales preferentemente cerámicos (baldosas, rasillas, ladrillo, etc.) o por tubos de adecuada resistencia mecánica, con una resistencia a la compresión de 450 N y que soporten un impacto de energía de 20 J si el diámetro exterior del tubo no es superior a 90 mm, 28 J si es superior a 90 mm y menor o igual 140 mm y de 40 J cuando es superior a 140 mm.

Tabla 4. Distancias en paralelismos con canalizaciones de gas

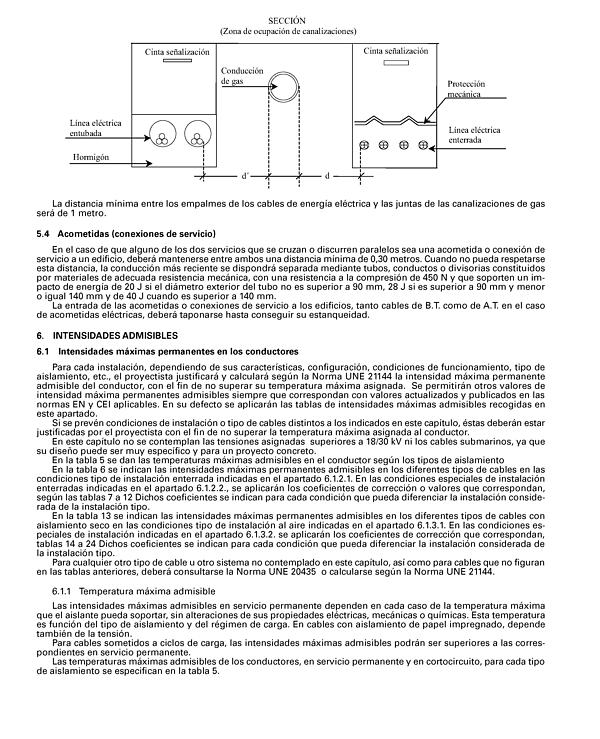

SECCIÓN
(Zona de ocupación de canalizaciones).

La distancia mínima entre los empalmes de los cables de energía eléctrica y las juntas de las canalizaciones de gas será de 1 metro.

5.4 Acometidas (conexiones de servicio)

En el caso de que alguno de los dos servicios que se cruzan o discurren paralelos sea una acometida o conexión de servicio a un edificio, deberá mantenerse entre ambos una distancia mínima de 0,30 metros. Cuando no pueda respetarse esta distancia, la conducción más reciente se dispondrá separada mediante tubos, conductos o divisorias constituidos por materiales de adecuada resistencia mecánica, con una resistencia a la compresión de 450 N y que soporten un impacto de energía de 20 J si el diámetro exterior del tubo no es superior a 90 mm, 28 J si es superior a 90 mm y menor o igual 140 mm y de 40 J cuando es superior a 140 mm.

La entrada de las acometidas o conexiones de servicio a los edificios, tanto cables de B.T como de A.T en el caso de acometidas eléctricas, deberá taponarse hasta conseguir su estanqueidad.

6. INTENSIDADES ADMISIBLES

6.1 Intensidades máximas permanentes en los conductores

Para cada instalación, dependiendo de sus características, configuración, condiciones de funcionamiento, tipo de aislamiento, etc., el proyectista justificará y calculará según la Norma UNE 21144 la intensidad máxima permanente admisible del conductor, con el fin de no superar su temperatura máxima asignada. Se permitirán otros valores de intensidad máxima permanentes admisibles siempre que correspondan con valores actualizados y publicados en las normas EN y CEI aplicables. En su defecto se aplicarán las tablas de intensidades máximas admisibles recogidas en este apartado.

Si se prevén condiciones de instalación o tipo de cables distintos a los indicados en este capítulo, éstas deberán estar justificadas por el proyectista con el fin de no superar la temperatura máxima asignada al conductor.

En este capítulo no se contemplan las tensiones asignadas superiores a 18/30 kV ni los cables submarinos, ya que su diseño puede ser muy específico y para un proyecto concreto.

En la tabla 5 se dan las temperaturas máximas admisibles en el conductor según los tipos de aislamiento

En la tabla 6 se indican las intensidades máximas permanentes admisibles en los diferentes tipos de cables en las condiciones tipo de instalación enterrada indicadas en el apartado 6.1.2.1. En las condiciones especiales de instalación enterradas indicadas en el apartado 6.1.2.2., se aplicarán los coeficientes de corrección o valores que correspondan, según las tablas 7 a 12 Dichos coeficientes se indican para cada condición que pueda diferenciar la instalación considerada de la instalación tipo.

En la tabla 13 se indican las intensidades máximas permanentes admisibles en los diferentes tipos de cables con aislamiento seco en las condiciones tipo de instalación al aire indicadas en el apartado 6.1.3.1. En las condiciones especiales de instalación indicadas en el apartado 6.1.3.2. se aplicarán los coeficientes de corrección que correspondan, tablas 14 a 24 Dichos coeficientes se indican para cada condición que pueda diferenciar la instalación considerada de la instalación tipo.

Para cualquier otro tipo de cable u otro sistema no contemplado en este capítulo, así como para cables que no figuran en las tablas anteriores, deberá consultarse la Norma UNE 211435 o calcularse según la Norma UNE 21144.

6.1.1 Temperatura máxima admisible

Las intensidades máximas admisibles en servicio permanente dependen en cada caso de la temperatura máxima que el aislante pueda soportar, sin alteraciones de sus propiedades eléctricas, mecánicas o químicas. Esta temperatura es función del tipo de aislamiento y del régimen de carga. En cables con aislamiento de papel impregnado, depende también de la tensión.

Para cables sometidos a ciclos de carga, las intensidades máximas admisibles podrán ser superiores a las correspondientes en servicio permanente.

Las temperaturas máximas admisibles de los conductores, en servicio permanente y en cortocircuito, para cada tipo de aislamiento se especifican en la tabla 5.

Tabla 5. Cables aislados con aislamiento seco
Temperatura máxima, en °C, asignada al conductor

6.1.2 Condiciones de instalación enterrada 6.1.2.1 Condiciones tipo de instalación directamente enterrada

A los efectos de determinar la intensidad máxima admisible, se considerará una instalación tipo con cables de aislamiento seco hasta 18/30 kV formada por un terno de cables unipolares directamente enterrado en toda su longitud a 1 metro de profundidad (medido hasta la parte superior del cable), en un terreno de resistividad térmica media de 1,5 K.m/W, con una temperatura ambiente del terreno a dicha profundidad de 25 °C y con una temperatura del aire ambiente de 40 °C.

Tabla 6. Intensidades máximas admisibles (A) en servicio permanente y con corriente alterna.
Cables unipolares aislados de hasta 18/30 kV directamente enterrados

6.1.2.2 Condiciones especiales de instalación enterrada y coeficientes de corrección de la intensidad admisible

La intensidad admisible de un cable, determinada por las condiciones de instalación enterrada cuyas características se han especificado en el apartado 6.1.2.1, deberá corregirse teniendo en cuenta cada una de las magnitudes de la instalación real que difieran de aquéllas, de forma que el aumento de temperatura provocado por la circulación de la intensidad calculada no dé lugar a una temperatura, en el conductor, superior a la prescrita en la tabla 5. A continuación, se exponen algunos casos particulares de instalación, cuyas características afectan al valor máximo de la intensidad admisible, indicando los coeficientes de corrección a aplicar.

6.1.2.2.1 Cables enterrados directamente en terrenos cuya temperatura sea distinta de 25 °C

En la tabla 7 se indican los factores de corrección F, de la intensidad admisible para temperaturas del terreno θ_t, distintas de 25 °C, en función de la temperatura máxima asignada al conductor θ_s, (tabla 5).

Tabla 7. Factor de corrección, F, para temperatura del terreno distinta de 25 °C

El factor de corrección para otras temperaturas del terreno distintas de las de la tabla, será:

6.1.2.2.2 Cables enterrados directamente en terreno de resistividad térmica distinta de 1,5 K.m/W

En la tabla 8 se indican, para distintas resistividades térmicas del terreno, los correspondientes factores de corrección de la intensidad admisible.

Tabla 8. Factor de corrección para resistividad térmica del terreno distinta de 1,5 K.m/W

La resistividad térmica del terreno depende del tipo de terreno y de su humedad, aumentando cuando el terreno está mas seco. La tabla 9 muestra valores de resistividades térmicas del terreno en función de su naturaleza y grado de humedad.

Tabla 9. Resistividad térmica del terreno en función de su naturaleza y humedad

6.1.2.2.3 Cables tripolares o ternos de cables unipolares agrupados bajo tierra

En la tabla 10 se indican los factores de corrección que se deben aplicar, según el número de cables tripolares o de ternos de cables unipolares y la distancia entre ternos o cables tripolares.

Tabla 10. Factor de corrección por distancia entre ternos o cables tripolares

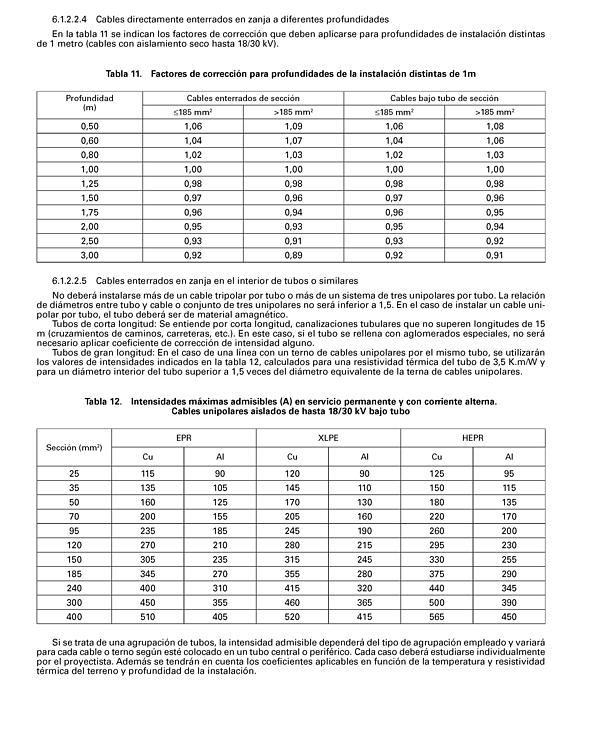

6.1.2.2.4 Cables directamente enterrados en zanja a diferentes profundidades.

En la tabla 11 se indican los factores de corrección que deben aplicarse para profundidades de instalación distintas de 1 metro (cables con aislamiento seco hasta 18/30 kV)

Tabla 11. Factores de corrección para profundidades de la instalación distintas de 1 m

6.1.2.2.5 Cables enterrados en zanja en el interior de tubos o similares

No deberá instalarse más de un cable tripolar por tubo o más de un sistema de tres unipolares por tubo. La relacion de diámetros entre tubo y cable o conjunto de tres unipolares no será inferior a 1,5. En el caso de instalar un cable unipolar por tubo, el tubo deberá ser de material amagnético.

Tubos de corta longitud: Se entiende por costa longitud, canalizaciones tubulares que no superen longitudes de 15 m (cruzamientos de caminos, carreteras, etc.). En este caso, si el tubo se rellena con aglomerados especiales, no será necesario aplicar coeficiente de corrección de intensidad alguno.

Tubos de gran longitud: En el caso de una línea con un terno de cables unipolares por el mismo tubo, se utilizarán los valores de intensidades indicados en la tabla 12, calculados para una resistividad térmica del tubo de 3,5 K.m/W y para un diámetro interior del tubo superior a 1,5 veces del diámetro equivalente de la terna de cables unipolares.

Tabla 12. Intensidades máximas admisibles (A) en servicio permanente y con corriente alterna.
Cables unipolares aislados de hasta 18/30 kV tubo

Si se trata de una agrupacion de tubos, la intensidad admisible dependerá del tipo de agrupación empleado y variará para cada cable o terno según esté colocado en un tubo central o periférico. Cada caso deberá estudiarse individualmente por el proyectista. Además se tendrán en cuenta los coeficientes aplicables en funcion de la temperatura y resistividad térmica del terreno y profundidad de la instalación.

6.1.3 Condiciones de instalación al aire

6.1.3.1 Condiciones tipo de instalación al aire

A los efectos de determinar la intensidad máxima admisible, se considerará una instalación tipo con cables de aislamiento seco hasta 18/30 kV, formada por un terno de cables unipolares, agrupados en contacto, con una colocación tal que permita una eficaz renovación de aire, protegidos del sol, siendo la temperatura del medio ambiente de 40 °C. Por ejemplo, con el cable colocado sobre bandejas o fijado a una pared, etc.

Tabla 13. Intensidades máximas admisibles (A) en servicio permanente y con corriente alterna.
Cables unipolares aislados de hasta 18/30 kV instalados al aire

6.1.3.2 Condiciones especiales de instalación al aire y coeficientes de corrección de la intensidad admisible

La intensidad admisible de un cable, determinada por las condiciones de instalación al aire cuyas características se han especificado en el apartado 6.1.3.1, deberá corregirse teniendo en cuenta cada de las magnitudes de la instalación real que difieran de aquellas, de forma que el aumento de temperatura provocado por la circulación de la intensidad calculada no dé lugar a una temperatura, en el conductor, superior a la prescrita en la tabla 5. A continuación, se exponen algunos casos particulares de instalación, cuyas características afectan al valor máximo de la intensidad admisible, indicando los coeficientes de corrección a aplicar.

6.1.3.2.1 Cables instalados al aire en ambientes de temperatura distinta de 40 °C

En la tabla 14 se indican los factores de corrección, F, de la intensidad admisible para temperaturas del aire ambiente, θ_a, distintas de 40 °C, en función de la temperatura máxima de servicio, θ_s, (tabla 5).

Tabla 14. Factor de corrección, F, para temperatura del aire distinta de 40 °C

El factor de corrección para otras temperaturas del aire distintas de la tabla, será:

6.1.3.2.2 Cables instalados al aire en canales o galerías

Se observa que, en ciertas condiciones de instalación (en canales, galerías, etc.), el calor disipado por los cables no puede difundirse libremente y provoca un aumento de la temperatura del aire.

La magnitud de este aumento depende de muchos factores y debe ser determinado en cada caso como estimación aproximada. Debe tenerse en cuenta que la sobreelevación de temperatura es del orden de 15 K. La intensidad admisible en las condiciones de régimen deberá, por tanto, reducirse con los coeficientes de la tabla 14.

6.1.3.2.3 Cables tripolares o ternos de cables unipolares instalados al aire y agrupados

En las tablas 15 a 20, los ternos de cables unipolares se refieren a tres cables juntos. En las tablas 21 a 24, los ternos de cables unipolares se refieren a tres cables separados un diámetro entre sí.

Tabla 15. Cables tripolares o ternos de cables unipolares tendidos sobre bandejas continuas (la circulación del aire es restringida), con separación entre cables igual a un diámetro d

Tabla 16. Cables tripolares o ternos de cables unipolares tendidos sobre bandejas perforadas, con separación entre cables igual a un diámetro d

Tabla 17. Cables tripolares o ternos de cables unipolares tendidos sobre estructuras o sobre la pared, con separación entre cables igual a un diámetro d

N° de cables o ternos Factor de Corrección 1 1 2 0,93 3 0,90 6 0,87 9 0,86

Tabla 18. Cables tripolares o ternos de cables unipolares en contacto entre sí y con la pared, tendido sobre bandejas continuas o perforadas (la circulación de aire es restringida)

Tabla 19. Cables secos, tripolares o ternos de cables unipolares, en contacto entre sí, dispuestos sobre estructura o sobre pared

N.° de cables o ternos Factor de Corrección 1 0,95 2 0,78 3 0,73 6 0,68 9 0,66

Tabla 20. Agrupación de cables tripolares o ternos de cables unipolares, con una separación inferior a un diámetro y superior a un cuarto de diámetro, suponiendo su instalación sobre bandeja perforada (el aire puede circular libremente entre los cables)

Factor de corrección Número de Bandejas Número de cables colocados en horizontal 1 21 3 >3 1 1,00 0,93 0,87 0,83 2 0,89 0,83 0,79 0,75 3 0,80 0,76 0,72 0,69 >3 0,75 0,70 0,66 0,64

Tabla 21. Cables unipolares, tendidos sobre bandejas continuas (la circulación de aire es restringida) con separación entre cables igual a un diámetro d

Factor de corrección Número de Bandejas Número de ternos 1 2 3 1 0,92 0,89 0,88 2 0,87 0,84 0,83 3 0,84 0,82 0,81 6 0,82 0,80 0,79

Tabla 22. Cables unipolares tendidos sobre bandejas perforadas con separación entre cables igual a un diámetro d

Factor de corrección Número de Bandejas Número de ternos 1 2 3 1 1 0,97 0,96 2 0,97 0,94 0,93 3 0,96 0,93 0,92 6 0,94 0,91 0,90

Tabla 23. Cables unipolares tendidos sobre estructura o sobre pared, unos sobre otros, con separación entre cables igual a un diámetro d

N° de ternos Factor de Corrección 2 0,91 3 0,89

Tabla 24. Cables unipolares tendidos sobre estructura o sobre pared, unos sobre otros, con separación entre cables igual a un diámetro d

N.° de ternos Factor de Corrección 2 0,86 3 0,84

6.1.3.2.4 Cables expuestos directamente al sol

El coeficiente de corrección que deberá aplicarse en un cable expuesto al sol es muy variable. Se recomienda 0,9.

6.2 Intensidades de cortocircuito máximas admisibles en los conductores

Las intensidades máximas de cortocircuito admisibles en los conductores se calcularán de acuerdo con la Norma UNE 21192, siendo válido el cálculo aproximado de las densidades de corriente que se indica a continuación.

Estas densidades de corriente se calculan de acuerdo con las temperaturas especificadas en la tabla 5, considerando como temperatura inicial, θ_i, la máxima asignada al conductor para servicio permanente, θ_s, y como temperatura final la máxima asignada al conductor para cortocircuitos de duración inferior a 5 segundos, θ_cc. En el cálculo se considera que todo el calor desprendido durante el proceso es absorbido por los conductores, ya que su masa es muy grande en comparación con la superficie de disipación de calor y la duración del proceso es relativamente corta (proceso adiabático).

En estas condiciones:

en donde,

I_cc: corriente de cortocircuito, en amperios.

S: sección del conductor, en mm².

K: coeficiente que depende de la naturaleza del conductor y de las temperaturas al inicio y final del cortocircuito.

t_cc: duración del cortocircuito, en segundos.

Si se desea conocer la intensidad de corriente de cortocircuito para un valor de t_cc, distinto de los tabulados, se aplica la fórmula anterior. K coincide con el valor de densidad de corriente tabulado para t_cc = 1 s, para los distintos tipos de aislamiento.

Si, por otro lado, interesa conocer la densidad de corriente de cortocircuito correspondiente a una temperatura inicial θ_i diferente a la máxima asignada al conductor para servicio permanente θ_s, basta multiplicar el correspondiente valor de la tabla por el factor de corrección,

donde β = 235 para el cobre y β = 228 para el aluminio.

En las tablas 25 y 26 se indican las densidades máximas admisibles de la corriente de cortocircuito en los conductores, de cobre y de aluminio respectivamente, de los cables aislados con diferentes materiales, en función de los tiempos de duración del cortocircuito.

Tabla 25. Densidad máxima admisible de corriente de cortocircuito, en A/mm², para conductores de cobre

* Δθ es la diferencia entre la temperatura de servicio permanente y la temperatura de cortocircuito.

Tabla 26. Densidad máxima admisible de corriente de cortocircuito, en A/mm², para conductores de aluminio

* Δθ es la diferencia entre la temperatura de servicio permanente y la temperatura de cortocircuito.

6.3 Intensidades de cortocircuito máximas admisibles en las pantallas de cables de aislamiento seco

Las intensidades de cortocircuito máximas admisible en las pantallas de los cables de aislamiento seco varían de forma notable con el diseño del cable. Esta variación depende del tipo de cubierta, del diámetro de los hilos de pantalla, de la colocación de estos hilos, etc. Por este motivo no puede usarse una tabla general única.

El cálculo será realizado siguiendo la norma UNE 211003 y aplicando el método indicado en la Norma UNE 21192. Los valores obtenidos no dependerán del tipo de aislamiento, ya que en el cálculo intervienen sólo las capas exteriores de la pantalla. La norma UNE 211435 no será de aplicación para estos cálculos. El dimensionamiento mínimo de la pantalla será tal que permita el paso de una intensidad mínima de 1000 A durante 1 segundo.

7. PROTECCIONES

7.1 Protección contra sobreintensidades

Las líneas deberán estar debidamente protegidas contra los efectos peligrosos, térmicos y dinámicos que puedan originar las sobreintensidades susceptibles de producirse en la instalación, cuando éstas puedan dar lugar a averías y daños en las citadas instalaciones.

Las salidas de línea deberán estar protegidas contra cortocircuitos y, cuando proceda, contra sobrecargas. Para ello se colocarán cortacircuitos fusibles o interruptores automáticos, con emplazamiento en el inicio de las líneas. Las características de funcionamiento de dichos elementos corresponderán a las exigencias del conjunto de la instalación de la que el cable forme parte integrante, considerando las limitaciones propias de éste.

En cuanto a la ubicación y agrupación de los elementos de protección de los transformadores, así como los sistemas de protección de las líneas, se aplicará lo establecido en la ITC MIE-RAT 09 del Reglamento sobre condiciones técnicas y garantías de seguridad en centrales eléctricas, subestaciones y centros de transformación.

Los dispositivos de protección utilizados no deberán producir, durante su actuación, proyecciones peligrosas de materiales ni explosiones que puedan ocasionar daños a personas o cosas.

Entre los diferentes dispositivos de protección contra las sobreintensidades pertenecientes a la misma instalación, o en relación con otros exteriores a ésta, se establecerá una adecuada coordinación de actuación para que la parte desconectada en caso de cortocircuito o sobrecarga sea la menor posible.

El proyectista analizará la existencia de fenómenos de ferrorresonancias por combinación de las intensidades capacitivas con las magnetizantes de transformadores durante el seccionamiento unipolar de líneas sin carga, en cuyo caso se utilizará de seccionamiento tripolar en lugar de seccionamiento unipolar.

7.1.1 Protección contra cortocircuitos

La protección contra cortocircuito por medio de fusibles o interruptores automáticos se establecerá de forma que la falta sea despejada en un tiempo tal que la temperatura alcanzada por el conductor durante el cortocircuito no exceda de la máxima admisible asignada en cortocircuito.

Las intensidades máximas admisibles de cortocircuito en los conductores y pantallas, correspondientes a tiempos de desconexión comprendidos entre 0,1 y 3 segundos, serán las indicadas en el capítulo 6 de la presente instrucción. Podrán admitirse intensidades de cortocircuito mayores a las indicadas, y a estos efectos el fabricante del cable deberá aportar la documentación justificativa correspondiente.

7.1.2 Protecciones contra sobrecargas

En general, no será obligatorio establecer protecciones contra sobrecargas, si bien es necesario, controlar la carga en el origen de la línea o del cable mediante el empleo de aparatos de medida, mediciones periódicas o bien por estimaciones estadísticas a partir de las cargas conectadas al mismo, con objeto de asegurar que la temperatura del cable so supere la máxima admisible en servicio permanente.

7.2 Protección contra sobretensiones

Los cables deberán protegerse contra las sobretensiones peligrosas, tanto de origen interno como de origen atmosférico, cuando la importancia de la instalación, el valor de las sobretensiones y su frecuencia de ocurrencia así lo aconsejen.

Para ello se utilizarán pararrayos de resistencia variable o pararrayos de óxidos metálicos, cuyas características estarán en función de las probables intensidades de corriente a tierra que puedan preverse en caso de sobretensión o se observará el cumplimiento de las reglas de coordinación de aislamiento correspondientes. Deberá cumplirse también, en lo referente a coordinación de aislamiento y puesta a tierra de los pararrayos, lo indicado en las instrucciones MIERAT 12 y MIE-RAT 13, respectivamente, Reglamento sobre condiciones técnicas y garantías de seguridad en centrales eléctricas, subestaciones y centros de transformación, aprobado por Real Decreto 3275/1982, de 12 de noviembre.

En lo referente a protecciones contra sobretensiones serán de consideración igualmente las especificaciones establecidas por las Normas UNE-EN 60071-1, UNE-EN 60071-2 y UNE-EN 60099-5.

8. ASEGURAMIENTO DE LA CALIDAD

Durante el diseño y la ejecución de la línea, las disposiciones de aseguramiento de la calidad, deben seguir los principios descritos en la norma UNE-EN ¡SO 9001. Los sistemas y procedimientos, que el proyectista y/o contratista de la instalación utilizarán, para garantizar que los trabajos del proyecto cumplan con los requisitos del mismo, deben ser definidos en el plan de calidad del proyectista y/o del contratista de la instalación para los trabajos del proyecto.

Cada plan de calidad debe presentar las actividades en una secuencia lógica, teniendo en cuenta lo siguiente:

1. Una descripción del trabajo propuesto y del orden del programa.

2. La estructura de la organización para el contrato, así como la oficina principal y cualquier otro centro responsables de una parte del trabajo.

3. Las obligaciones y responsabilidades asignadas al personal de control de calidad del trabajo.

4. Puntos de control de la ejecución y notificación.

5. Presentación de los documentos de ingeniería requeridos por las especificaciones del proyecto.

6. La inspección de los materiales y sus componentes a su recepción.

7. La referencia a los procedimientos de aseguramiento de la calidad para cada actividad.

8. Inspección durante la fabricación / construcción.

9. Inspección final y ensayos.

El plan de garantía de aseguramiento de la calidad, es parte del plan de ejecución de un proyecto o una fase del mismo.

Instrucción Técnica Complementaria
ITC-LAT 07
LÍNEAS AÉREAS CON CONDUCTORES DESNUDOS.

0. ÍNDICE

1. PRESCRIPCIONES GENERALES

2. MATERIALES: CONDUCTORES Y CABLES DETIERRA, HERRAJES Y ACCESORIOS, AISLADORES Y APOYOS

3. CÁLCULOS MECÁNICOS

4. CÁLCULOS ELÉCTRICOS

5. DISTANCIAS MÍNIMAS DE SEGURIDAD. CRUZAMIENTOSY PARALELISMOS

6. DERIVACIONES, SECCIONAMIENTOY PROTECCIONES

7. SISTEMA DE PUESTA A TIERRA

8. ASEGURAMIENTO DE LA CALIDAD

1. PRESCRIPCIONES GENERALES

1.1 Campo de aplicación

Las disposiciones contenidas en la presente instrucción se refieren a las prescripciones técnicas que deberán cumplir las líneas eléctricas aéreas de alta tensión con conductores desnudos, entendiéndose como tales las de corriente alterna trifásica a 50 Hz de frecuencia, cuya tensión nominal eficaz entre fases sea superior a 1 kV. Aquellas líneas en las que se prevea utilizar otros sistemas de transmisión de energía corriente continua, corriente alterna monofásica o polifásica, etc.deberán ser objeto de una justificación especial por parte del proyectista, el cual deberá adaptar las prescripciones y principios básicos de la presente instrucción a las peculiaridades del sistema propuesto.

Quedan excluidas de la aplicación de las presentes normas, únicamente las líneas eléctricas que constituyen el tendido de tracción propiamente dicho línea de contacto de los ferrocarriles u otros medios de transporte electrificados.

En aquellos casos especiales en los que la aplicación estricta de las presentes normas no conduzca a la solución óptima, y previa la debida justificación, podrá el órgano competente de la Administración autorizar valores o condiciones distintos de los establecidos con carácter general en la presente instrucción.

1.2 Tensiones nominales normalizadas

Las tensiones nominales normalizadas de la red, así como los valores correspondientes de las tensiones más elevadas se incluyen en la tabla 1.

Únicamente en el caso de que la línea objeto del proyecto sea extensión de una red ya existente, podrá admitirse la utilización de una tensión nominal diferente de las anteriormente señaladas.

De entre ellas se recomienda la utilización de las tensiones siguientes:

20 kV, 66 kV, 132 kV, 220 kV y 400 kV.

Si durante la vigencia de la presente instrucción, y en ausencia de disposiciones oficiales sobre la materia, se considerase conveniente la adopción de una tensión nominal superior a 400 kV, deberá justificarse de modo adecuado la elección del nuevo escalón de tensión propuesto, de acuerdo con las recomendaciones de organismos técnicos internacionales y con el criterio existente en los países limítrofes.

La tensión de la línea, expresada en kV, se designará en lo sucesivo por la letra U, para la tensión nominal y U, para la tensión mas elevada.

Tabla 1. Tensiones nominales y tensiones mas elevadas de la red

1.3 Tensiones nominales no normalizadas

Existiendo en el territorio español redes a tensiones nominales diferentes de las que como normalizadas figuran en el apartado anterior, se admite su utilización dentro de los sistemas a que correspondan.

1.4 Sistemas de instalación

El sistema de instalación de las líneas eléctricas aéreas de la presente instrucción será mediante red tensada sobre apoyo.

1.5 Requisitos

Los requisitos expuestos a continuación están basados en las consideraciones al respecto que se indican en la Norma UNE-EN 50341-1 (norma básica aplicable a líneas eléctricas aéreas de tensiones superiores a 45 kV) y en la Norma UNEEN 50423-1 (norma básica aplicable a líneas eléctricas aéreas de tensiones superiores a 1 kV y hasta 45 kV inclusive ).

1.5.1 Requisitos básicos

Una línea eléctrica aérea deberá ser diseñada y construida de forma tal que durante su vida prevista:

1. Desempeñe su propósito bajo un conjunto de condiciones definidas, con niveles aceptables de fiabilidad y de manera económica. Esto se refiere a aspectos de requisitos de fiabilidad;

2. No sea susceptible de un colapso progresivo (en cascada) si sucede un fallo en un componente específico. Esto se refiere a aspectos de requisitos de seguridad de lo construido;

3. No sea susceptible de causar daños humanos o pérdida de vidas durante su construcción, explotación y mantenimiento. Esto se refiere a aspectos de requisitos de seguridad de las personas.

Una línea eléctrica aérea deberá también ser diseñada, construida y mantenida de forma tal que sea considerada la seguridad del público, duración, robustez, mantenimiento y el respeto a las condiciones medioambientales y al paisaje.

Los requisitos arriba indicados deben estar en concordancia con la elección de materiales, un diseño apropiado y detallado, y un proceso de control específico para el diseño, producción y suministro de materiales, construcción y explotación del proyecto en cuestión.

El diseño seleccionado deberá ser, teniendo en cuenta las distintas hipótesis de carga representativas, suficientemente riguroso y variado para abarcar todas las condiciones que pueden preverse durante la construcción y vida útil estimada de la línea aérea.

Las líneas eléctricas aéreas se estudiarán siguiendo el trazado que considere más conveniente el autor del proyecto, en su intento de lograr la solución óptima para el conjunto de la instalación, ajustándose en todo caso a las prescripciones que en esta instrucción se establecen. Se evitarán, en lo posible, los ángulos pronunciados, tanto en planta como en alzado, y se reducirán al mínimo indispensable el número de situaciones reguladas por las prescripciones especiales del apartado 5.3.

1.5.2 Requisitos de seguridad de la obra construida

Los requisitos de seguridad de la obra construida considerarán la existencia de cargas especiales y el proyecto incluirá las medidas necesarias para prevenir fallos en cascada.

Un fallo en una línea puede producirse debido a defectos en los materiales, contingencias desfavorables como, por ejemplo, el impacto de un objeto, deslizamientos de tierra, etc. o condiciones climáticas extremas. El fallo debe quedar limitado al lugar donde se produjo la sobrecarga excediéndose la resistencia mecánica de los componentes, no propagándose a los cantones adyacentes.

En el capítulo 3 de esta instrucción se indican las cargas y sobre cargas a considerar para prevenir fallos en cascada.

En algunas líneas aéreas, debido tanto a la importancia de la red como su exposición a cargas climáticas severas, se puede justificar proyectar y ejecutar la obra con un alto nivel de seguridad. En tales casos se pueden aplicar medidas adicionales para incrementar la seguridad, de acuerdo con la experiencia y el tipo de línea a diseñar. La inserción de apoyos de anclaje a intervalos específicos puede adoptarse como medida para limitar un colapso progresivo.

1.5.3 Requisitos de seguridad de las personas durante la construcción y mantenimiento

Se tendrán en cuenta los requisitos de seguridad de las personas durante la construcción y las operaciones de mantenimiento. Los requisitos de seguridad de las personas están cubiertos mediante la consideración de cargas especiales para las cuales se deben diseñar los componentes de la línea (especialmente los apoyos).

En relación con la seguridad y salud de los trabajadores, los requisitos de seguridad y las disposiciones aplicables serán los contenidos en la normativa laboral en materia de prevención de riesgos laborales.

1.5.4 Consideraciones adicionales

Al diseñarse una línea eléctrica aérea debe limitarse su impacto sobre el medio ambiente. Igualmente se considerarán las disposiciones legales que le afecten en cada Comunidad Autónoma. Asimismo, debe considerarse la seguridad de las personas y de los animales, tanto de la avifauna como del ganado.

1.5.5 Vida útil

La vida útil es el periodo de funcionamiento previsto de la línea para su propósito prefijado con las operaciones normales de mantenimiento pero sin que sean necesarias reparaciones substanciales.

La vida útil de las líneas aéreas se considera que es, generalmente, de 40 años, a menos que se defina otra cosa en las especificaciones del proyecto.

1.5.6 Durabilidad

La durabilidad de un apoyo o de una parte de éste en su entorno debe ser tal que, con un mantenimiento apropiado, permanezca apto para su uso dentro de la vida útil prevista.

Las condiciones medioambientales, climáticas y atmosféricas deben ser evaluadas en el periodo de diseño, para ver su influencia en relación con la durabilidad y posibilitar las disposiciones adecuadas para la protección de los materiales.

2. MATERIALES: CONDUCTORESY CABLES DE TIERRA, HERRAJES Y ACCESORIOS, AISLADORES Y APOYOS

2.1 Conductores y cables de tierra

1.1.1 Generalidades

En este apartado se dan los requisitos que deben cumplir los conductores y cables de tierra con o sin circuitos de telecomunicaciones.

Los conductores y cables de tierra deberán ser diseñados, seleccionados y ensayados para cumplir con los requisitos eléctricos, mecánicos y de telecomunicaciones que se definen según los parámetros de diseño de la línea. Se deberá considerar la necesaria protección contra la fatiga debida a las vibraciones.

En los siguientes apartados el término conductor incluye también a los cables de tierra y donde sea apropiado a los conductores y cables de tierra con circuitos de telecomunicación.

Este apartado no es de aplicación a cables recubiertos o a todos los cables dieléctricos autosoportados de telecomunicaciones (ADSS) o dieléctricos de fibra óptica (CADFO). De igual modo, no incluye cables de telecomunicación recubiertos de metal que no sean utilizados como cables de tierra.

No obstante; los cables dieléctricos autosoportados de telecomunicaciones (ADSS) o los dieléctricos adosados de fibra óptica (CADFO) podrán utilizar como soporte las líneas eléctricas aéreas de alta tensión conforme a lo establecido en la disposición adicional decimocuarta de la Ley 54/1997 del Sector Eléctrico. Por tanto, estos cables dieléctricos, en lo que les corresponda, cumplirán con las condiciones y requisitos en lo concerniente al montaje y al tendido de acuerdo con sus características, impuestos en este reglamento como un elemento más de la línea.

La sección nominal mínima admisible de los conductores de cobre y sus aleaciones será de 10 milímetros cuadrados. En el caso de los conductores de acero galvanizado, la sección mínima admisible será de 12,5 milímetros cuadrados.

Para otros tipos de materiales no se emplearán conductores de menos de 350 daN de carga de rotura.

En el caso en que se utilicen conductores usados, procedentes de otras líneas desmontadas, las características que afectan básicamente a la seguridad deberán establecerse razonadamente, de acuerdo con los ensayos que preceptivamente habrán de realizarse.

Cuando en los cálculos mecánicos se tengan en cuenta el proceso de fluencia o de deformaciones lentas, las características que se adopten para estos cálculos deberán justificarse mediante ensayos o utilizando valores comprobados en otras líneas.

2.1.2 Conductores de aluminio

2.1.2.1 Características y dimensiones

Los conductores pueden estar constituidos por hilos redondos o con forma trapezoidal de aluminio o aleación de aluminio y pueden contener, para reforzarlos, hilos de acero galvanizados o de acero recubiertos de aluminio. Los cables de tierra se diseñarán según las mismas normas que los conductores de fase.

Los conductores deben cumplir la Norma UNE-EN 50182 y serán de uno de los siguientes tipos:

1. Conductores homogéneos de aluminio (AL1).

2. Conductores homogéneos de aleación de aluminio (ALx).

3. Conductores compuestos (bimetálicos) de aluminio o aleación de aluminio reforzados con acero galvanizado (AL 1/STyz o ALx/STyz).

4. Conductores compuestos (bimetálicos) de aluminio o aleación de aluminio reforzado con acero recubierto de aluminio (AL1/SAyz o ALx/SAyz).

5. Conductores compuestos (bimetálicos) de aluminio reforzados con aleación de aluminio (AL1/ALx).

Cuando sean utilizados materiales diferentes de aquéllos, sus características y su conveniencia para cada aplicación individual deben ser verificadas como se indique en las especificaciones del proyecto.

2.1.2.2 Requisitos eléctricos

Las resistencias eléctricas de la gama preferente de conductores con alambres circulares se dan en la norma UNE-EN 50182.

Para conductores con secciones de alambres diferentes, la resistencia del conductor deberá calcularse utilizando la resistividad del alambre, la sección transversal y los parámetros del cableado del conductor.

Debe verificarse que la intensidad admisible y la capacidad de cortocircuito de los conductores cumplen los requisitos de las especificaciones del proyecto.También debe considerarse la predicción del nivel de perturbación radioeléctrica y el nivel del ruido audible de los conductores según la norma UNE-EN 50341-1.

2.1.2.3 Temperaturas de servicio del conductor

La máxima temperatura de servicio de conductores de aluminio bajo diferentes condiciones operativas deberá ser indicada en las especificaciones del proyecto. Estas Especificaciones darán algunos o todos los requisitos, bajo las siguientes condiciones:

1. La temperatura máxima de servicio bajo carga normal en la línea, que no sobrepasará los 85 °C.

2. La temperatura máxima de corta duración para momentos especificados, bajo diferentes cargas en la línea, superiores al nivel normal, que no sobrepasará los 100 °C.

3. La temperatura máxima debida a un fallo especificado del sistema eléctrico, que no sobrepasará los 100 °C.

El uso de conductores de alta temperatura, tales como los compuestos por aleaciones especiales de Aluminio-Zirconio, definidos en la norma IEC 62004, permite trabajar con temperaturas de servicio superiores.

La información sobre el cálculo del incremento de temperatura, debido a las corrientes de cortocircuito, se indica en la norma UNE-EN 60865-1. Alternativamente, y con las precauciones adecuadas, el incremento real de temperatura debido a las corrientes de cortocircuito puede determinarse mediante un ensayo.

2.1.2.4 Requisitos mecánicos

La carga de rotura de los conductores de aluminio, calculada de acuerdo con la norma UNE-EN 50182, debe ser suficiente para cumplir con los requisitos de carga determinados en el apartado 3.2. La tensión máxima admisible en el conductor debe indicarse en las especificaciones del proyecto.

2.1.2.5 Protección contra la corrosión

Los requisitos para el recubrimiento o el revestimiento de los hilos de acero con zinc o aluminio deben ser indicados en las especificaciones del proyecto, con referencia a la norma UNE-EN 50189 o la norma UNE-EN 61232, según sea aplicable, por la naturaleza del revestimiento. Se permite el uso de grasas de protección contra la corrosión.

2.1.3 Conductores de acero

2.1.3.1 Características y dimensiones

Los conductores de acero cumplirán con la norma UNE-EN 50182. Las especificaciones del material se dan en la norma UNE-EN 50189, para los hilos de acero galvanizado y en la norma UNE-EN 61232, para los hilos de acero recubiertos de aluminio.

2.1.3.2 Requisitos eléctricos

La resistividad de los hilos de acero galvanizados se da, a efectos de cálculo, en la norma UNE-EN 50189 y en la norma UNE-EN 61232 para los hilos de acero revestidos de aluminio. La resistencia del conductor en corriente continua a 20 °C se calculará de acuerdo con los principios de la norma UNE-EN 50182.

La intensidad admisible y la capacidad de cortocircuito, particularmente el efecto sobre la tensión mecánica, debe verificarse con los requisitos de las Especificaciones del Proyecto.

2.1.3.3 Temperaturas de servicio del conductor

Es aplicable lo indicado en el apartado 2.1.2.3.

2.1.3.4 Requisitos mecánicos

La carga de rotura de conductores de acero, calculada de acuerdo con la norma UNE-EN 50182, debe ser suficiente para cumplir con los requisitos de carga determinados en el apartado 3.2. La tensión máxima admisible en el conductor debe indicarse en las especificaciones del proyecto.

2.1.3.5 Protección contra la corrosión

Los requisitos para recubrimiento o revestimiento de hilos de acero deben concretarse en las especificaciones del proyecto, mediante referencia a la norma UNE-EN 50189 o en la norma UNE-EN 61232, según sea aplicable por la naturaleza del revestimiento.

2.1.4 Conductores de cobre

Los conductores podrán estar constituidos por hilos redondos de cobre o aleación de cobre, de acuerdo con la norma UNE 207015. Cuando no se ajusten a la norma, los requisitos se indicarán en las especificaciones del proyecto.

2.1.5 Conductores (OPPC's) y cables de tierra (OPGW's) que contienen circuito de telecomunicaciones de fibra óptica

2.1.5.1 Características y dimensiones

Las características del diseño de los OPPC's y de los OPGW's con fibras ópticas de telecomunicación, deben ser indicadas en las especificaciones del proyecto.

Las características físicas, mecánicas y eléctricas y los métodos de ensayo para el OPGW se dan en la UNE-EN 60794-4.

2.1.5.2 Requisitos eléctricos

La resistencia en corriente continua a 20 °C de un OPPC o OPGW, debe calcularse utilizando la resistividad del aluminio duro, aleación de aluminio, acero galvanizado o hilos de acero revestidos de aluminio, junto con las constantes de cableado y la resistividad de otros componentes de aluminio del conductor, de acuerdo a los requisitos de la norma UNE-EN 60794-4 o los principios de la norma UNE-EN 50182.

Se debe hacer referencia en las especificaciones del proyecto a la capacidad de transporte o intensidad admisible y a las condiciones de cortocircuito y, en su caso, al nivel de perturbaciones radioeléctricas.

2.1.5.3 Temperatura de servicio del conductor

Las temperaturas máximas de servicio de los OPPC's y OPGW's deben indicarse en las especificaciones del proyecto. Estas especificaciones darán la temperatura máxima continua y la temperatura máxima de corta duración para tiempos especificados. Para la determinación del incremento de temperatura debido a la corriente de cortocircuito es aplicable la nota 2 del apartado 2.1.2.3

2.1.5.4 Requisitos mecánicos

La carga de rotura de los OPPC's y OPGW's, calculada de acuerdo a las especificaciones del proyecto, debe ser suficiente para cumplir con los requisitos de carga mecánica determinados en el apartado 3.2.

La tensión máxima admisible en el conductor debe indicarse en las especificaciones del proyecto.

2.1.5.5 Protección contra la corrosión

Los requisitos para la protección contra la corrosión de los OPPC's puede realizarse usando hilos de acero galvanizado o acero recubierto de aluminio, cumpliendo con las normas UNE-EN 50189 o UNE-EN 61232, cuando sea aplicable. Se permite el uso de grasas de protección anticorrosiva, según norma UNE-EN 50326.

2.1.6 Empalmes y conexiones

Se denomina empalme a la unión de conductores que asegura su continuidad eléctrica y mecánica.

Se denomina conexión a la unión de conductores que asegura la continuidad eléctrica de los mismos, con una resistencia mecánica reducida.

Los empalmes de los conductores se realizarán mediante piezas adecuadas a la naturaleza composición y sección de los conductores. Lo mismo el empalme que la conexión no deben aumentar la resistencia eléctrica del conductor. Los empalmes deberán soportar sin rotura ni deslizamiento del cable el 95% de la carga de rotura del cable empalmado.

La conexión de conductores, tal y como ha sido definida en el presente apartado, sólo podrá ser realizada en conductores sin tensión mecánica o en las uniones de conductores realizadas en el puente de conexión de las cadenas de amarre, pero en este caso deberá tener una resistencia al deslizamiento de al menos el 20% de la carga de rotura del conductor.

Queda prohibida la ejecución de empalmes en conductores por la soldadura de los mismos.

Con carácter general los empalmes no se realizarán en los vanos sino en los puentes flojos entre las cadenas de amarre. En cualquier caso, se prohíbe colocar en la instalación de una línea más de un empalme por vano y conductor. Solamente en la explotación, en concepto de reparación de una avería, podrá consentirse la colocación de dos empalmes.

Cuando se trate de la unión de conductores de distinta sección o naturaleza, es preciso que dicha unión se efectúe en el puente de conexión de las cadenas de amarre.

Las piezas de empalme y conexión serán de diseño y naturaleza tal que eviten los efectos electrolíticos, si éstos fueran de temer, y deberán tomarse las precauciones necesarias para que las superficies en contacto no sufran oxidación.

2.1.7 Consideraciones en la instalación de los cables de tierra

Cuando se empleen cables de tierra para la protección de la línea, se recomienda que el ángulo que forma la vertical que pasa por el punto de fijación del cable de tierra con la línea determinada por este punto y cualquier conductor de fase no exceda de 35°.

Asimismo, los empalmes de los cables de tierra reunirán las mismas condiciones de seguridad e inalterabilidad exigidas en el correspondiente apartado para los empalmes de los conductores.

Cuando para el cable de tierra se utilice cable de acero galvanizado, la sección nominal mínima que deberá emplearse será de 50 milímetros cuadrados para las líneas de tensión nominal superior a 66 kV, y de 22 milímetros cuadrados para las demás.

Cuando se tome en consideración la cooperación de los cables de tierra en la resistencia de los apoyos, se incluirán en el proyecto los cálculos justificativos de que el conjunto apoyo-cables de tierra en las condiciones más desfavorables no tiene coeficientes de seguridad inferiores a los correspondientes a los distintos elementos.

Los cables de tierra deberán estar conectados a tierra en cada apoyo directamente al mismo, si se trata de apoyos metálicos, o a las armaduras metálicas de la fijación de los aisladores, en el caso de apoyos de madera u hormigón. Además, deberán quedar conectados a tierra de acuerdo con las normas que se indican en el apartado 7 de esta ITC.

Los herrajes del cable de tierra deberán unirse al cable de conexión a tierra, pudiendo dejarse aislados en aquellos casos en que el autor del proyecto considere conveniente utilizar el aislamiento que le proporcionen los elementos del apoyo (crucetas de madera, etc.).

2.2 Herrajes y accesorios

2.2.1 Generalidades

Se consideran herrajes todos los elementos utilizados para la fijación de los aisladores al apoyo y al conductor, los elementos de fijación del cable de tierra al apoyo y los elementos de protección eléctrica de los aisladores.

Se consideran accesorios del conductor elementos tales como separadores, antivibradores, etc.

Los herrajes y accesorios de las líneas aéreas deben cumplir los requisitos de las normas UNE-EN 61284, UNE-EN 61854 o UNE-EN 61897 Cualquier otra alternativa o parámetro adicional se definirá en las especificaciones del proyecto.

2.2.2 Requisitos eléctricos

2.2.2.1 Requisitos aplicables a todos los herrajes y accesorios

El diseño de todos los herrajes y accesorios deberá ser tal que sean compatibles con los requisitos eléctricos especificados para la línea aérea.

2.2.2.2 Requisitos aplicables a los herrajes y accesorios que transporten corriente

Los herrajes y accesorios de los conductores, destinados a transportar la corriente de operación del conductor, no deben, cuando estén sometidos a la corriente máxima autorizada en régimen permanente o a las corrientes de cortocircuito, manifestar aumentos de temperatura mayores que los del conductor asociado. De la misma forma, la caída de tensión en los extremos de los herrajes que transportan corriente, no debe ser superior a la caída de tensión en los extremos de una longitud equivalente de conductor.

2.2.3 Efecto corona y nivel de perturbaciones radioeléctricas

En el diseño de los herrajes se tendrá presente su comportamiento en el fenómeno de efecto corona. Los herrajes y accesorios para líneas aéreas incluyendo separadores y amortiguadores de vibraciones, deben ser diseñados de forma tal que, bajo condiciones de ensayo, los niveles de perturbaciones radioeléctricas sean conformes con el nivel total especificado para la instalación.

2.2.4 Requisitos mecánicos

El diseño de los herrajes y accesorios de una línea aérea deberá ser tal, que satisfagan los requisitos de carga mínima de rotura determinados en el apartado 3.3 de esta ITC.

Todos los herrajes que puedan estar sometidos al peso de una persona, deben resistir una carga característica concentrada de 1,5 kN.

2.2.5 Requisitos de durabilidad

Todos los materiales utilizados en la construcción de herrajes y accesorios de líneas aéreas deben ser inherentemente resistentes a la corrosión atmosférica, la cual puede afectar a su funcionamiento. La elección de materiales o el diseño de herrajes y accesorios deberá ser tal, que la corrosión galvánica de herrajes o conductores sea mínima.

Todos los materiales férreos, que no sean de acero inoxidable, utilizados en la construcción de herrajes, deben ser protegidos contra la corrosión atmosférica mediante galvanizado en caliente u otros métodos indicados en las especificaciones del proyecto.

Los herrajes y accesorios sujetos a articulaciones o desgaste deben ser diseñados y fabricados, incluyendo la selección del material, para asegurar las máximas propiedades de resistencia al rozamiento y al desgaste.

2.2.6 Características y dimensiones de los herrajes

Las características mecánicas de los herrajes de las cadenas de aisladores deben cumplir con los requisitos de resistencia mecánica dados en las normas UNE-EN 60305 y UNE-EN 60433 o UNE-EN 61466-1.

Las dimensiones de acoplamiento de los herrajes a los aisladores deberán cumplir con la Norma UNE 21009 o la Norma UNE 21128.

Los dispositivos de cierre y bloqueo utilizados en el montaje de herrajes con uniones tipo rótula, deben cumplir con los requisitos de la norma UNE-EN 60372.

Cuando se elijan metales o aleaciones para herrajes de líneas, debe considerarse el posible efecto de bajas temperaturas, cuando proceda. Cuando se elijan materiales no metálicos, debe considerarse su posible reacción a temperaturas extremas, radiación UV, ozono y polución atmosférica.

2.3 Aisladores

2.3.1 Generalidades

Los aisladores normalmente comprenden cadenas de unidades de aisladores del tipo caperuza y vástago o del tipo bastón, y aisladores rígidos de columna o peana. Pueden ser fabricados usando materiales cerámicos (porcelana), vidrio, aislamiento compuesto de goma de silicona, poliméricos u otro material de características adecuadas a su función. Se pueden utilizar combinaciones de estos aisladores sobre algunas líneas aéreas.

Los aisladores deben ser diseñados, seleccionados y ensayados para que cumplan los requisitos eléctricos y mecánicos determinados en los parámetros de diseño de las líneas aéreas.

Los aisladores deben resistir la influencia de todas las condiciones climáticas, incluyendo las radiaciones solares. Deben resistir la polución atmosférica y ser capaces de funcionar satisfactoriamente cuando estén sujetos a las condiciones de polución.

2.3.2 Requisitos eléctricos normalizados

El diseño de aisladores deberá ser tal que se respeten las tensiones soportadas según el apartado 4.4 de esta ITC.

2.3.3 Requisitos para el comportamiento bajo polución

Los aisladores deberán cumplir con los requisitos especificados para su comportamiento bajo polución.

En el apartado 4.4.1 se dan indicaciones sobre la selección de aisladores para su uso en condiciones de polución.

2.3.4 Requisitos mecánicos

El diseño de los aisladores de una línea aérea deberá ser tal que satisfagan los requisitos mecánicos determinados en el apartado 3.4 de esta ITC.

2.3.5 Requisitos de durabilidad

La durabilidad de un aislador está influenciada por el diseño, la elección de los materiales y los procedimientos de fabricación.Todos los materiales usados en la construcción de aisladores para líneas aéreas, deberán ser inherentemente resistentes a la corrosión atmosférica, que puede afectar a su funcionamiento.

Puede obtenerse un indicador de la durabilidad de las cadenas de aisladores de material cerámico o vidrio, a partir de los ensayos termo-mecánicos especificados en la norma UNE-EN 60383-1. En casos especiales, puede ser necesario considerar las características de fatiga, mediante los ensayos apropiados indicados en las Especificaciones del Proyecto.

Todos los materiales férreos, distintos del acero inoxidable, usados en aisladores de líneas aéreas deberán ser protegidos contra la corrosión debida a las condiciones atmosféricas. La forma habitual de protección deberá ser un galvanizado en caliente, que deberá cumplir los requisitos de ensayo indicados en la norma UNE-EN 60383-1.

Para instalaciones en condiciones especialmente severas, puede indicarse un aumento del espesor de zinc en las especificaciones del proyecto.

2.3.6 Características y dimensiones de los aisladores

Las características y dimensiones de los aisladores utilizados para la construcción de líneas aéreas deben cumplir, siempre que sea posible, con los requisitos dimensionales de las siguientes normas:

1. UNE-EN 60305 y UNE-EN 60433, para elementos de cadenas de aisladores de vidrio o cerámicos.

2. UNE-EN 61466-1 y UNE-EN 61466-2, para aisladores de aislamiento compuesto de goma de silicona;

3. CEI 60720, para aisladores rígidos de columna o peana.

Se pueden incluir en las especificaciones del proyecto tipos de aisladores aprobados con dimensiones diferentes de las especificadas por las normas anteriormente indicadas. El resto de las características deberán ser conformes con las normas aplicables según el tipo de aislador.

2.4 Apoyos

Los conductores de la línea se fijarán mediante aisladores y los cables de tierra de modo directo a las estructuras de apoyo. Estas estructuras, que en todo lo que sigue se denominan apoyos, podrán ser metálicas, de hormigón, madera u otros materiales apropiados, bien de material homogéneo o combinación de varios de los citados anteriormente.

Los materiales empleados deberán presentar una resistencia elevada a la acción de los agentes atmosféricos, y en el caso de no presentarla por sí mismos, deberán recibir los tratamientos protectores adecuados para tal fin.

La estructura de los apoyos podrá ser de cualquier tipo adecuado a su función. Se tendrá en cuenta su diseño constructivo, la accesibilidad a todas su partes por el personal especializado, de modo que pueda ser realizada fácilmente la inspección y conservación de la estructura. Se evitará la existencia de todo tipo de cavidades sin drenaje, en las que pueda acumularse el agua de lluvia.

2.4.1 Clasificación según su función

2.4.1.1 Atendiendo al tipo de cadena de aislamiento y a su función en la línea, los apoyos se clasifican en:

1. Apoyo de suspensión: Apoyo con cadenas de aislamiento de suspensión.

2. Apoyo de amarre: Apoyo con cadenas de aislamiento de amarre.

3. Apoyo de anclaje: Apoyo con cadenas de aislamiento de amarre destinado a proporcionar un punto firme en la línea. Limitará, en ese punto, la propagación de esfuerzos longitudinales de carácter excepcional. Todos los apoyos de la línea cuya función sea de anclaje tendrán identificación propia en el plano de detalle del proyecto de la línea.

4. Apoyo de principio o fin de línea: Son los apoyos primero y último de la línea, con cadenas de aislamiento de amarre, destinados a soportar, en sentido longitudinal, las solicitaciones del haz completo de conductores en un solo sentido.

5. Apoyos especiales: Son aquellos que tienen una función diferente a las definidas en la clasificación anterior.

Los apoyos de los tipos enumerados pueden aplicarse a diferentes fines de los indicados, siempre que cumplan las condiciones de resistencia y estabilidad necesarias al empleo a que se destinen.

2.4.1.2 Atendiendo a su posición relativa respecto al trazado de la línea, los apoyos se clasifican en:

1. Apoyo de alineación: Apoyo de suspensión, amarre o anclaje usado en un tramo rectilíneo de la línea.

2. Apoyo de ángulo: Apoyo de suspensión, amarre o anclaje colocado en un ángulo del trazado de una línea.

2.4.2 Apoyos metálicos

Los apoyos metálicos serán de características adecuadas a la función a desempeñar. Las características técnicas de sus componentes (perfiles, chapas, tornillería, galvanizado, etc.) responderán a lo indicado en las normas UNE aplicables o, en su defecto, en otras normas o especificaciones técnicas reconocidas.

En los apoyos de acero, así como en los elementos metálicos de los apoyos de otra naturaleza; no se emplearán perfiles abiertos de espesor inferior a cuatro milímetros. Cuando los perfiles fueran galvanizados por inmersión en caliente, el límite anterior podrá reducirse a tres milímetros. Análogamente, en construcción atornillada no podrán realizarse taladros sobre flancos de perfiles de una anchura inferior a 35 milímetros.

En el caso de que los perfiles de la base del apoyo se prolonguen dentro del terreno sin recubrimiento de hormigón -caso de cimentaciones metálicas-, el espesor de los perfiles enterrados no será menor de seis milímetros. No se emplearán tornillos de un diámetro inferior a 12 milímetros.

La utilización de perfiles cerrados, se hará siempre de forma que se evite la acumulación de agua en su interior. En estas condiciones, el espesor mínimo de la pared no será inferior a tres milímetros, límite que podrá reducirse a dos y medio milímetros cuando estuvieran galvanizados por inmersión en caliente.

En los perfiles metálicos enterrados sin recubrimiento de hormigón se cuidará especialmente su protección contra la oxidación, empleando agentes protectores adecuados, como galvanizado, soluciones bituminosas, brea de alquitrán, etc.

Se recomienda la adopción de protecciones anticorrosivas de la máxima duración, en atención a las dificultades de los tratamientos posteriores de conservación necesarios.

Los apoyos situados en lugares de acceso público y donde la presencia de personas ajenas a la instalación eléctrica es frecuente (apoyos frecuentados según 7.3.4.2), dispondrán de las medidas oportunas para dificultar su escalamiento hasta una altura mínima de 2,5 m.

2.4.3 Apoyos de hormigón

Serán, preferentemente, del tipo armado vibrado, fabricados con materiales de primera calidad, respondiendo los tipos y características a lo expuesto en las normas UNE aplicables según la ITC-LAT 02.

No obstante, podrán utilizarse, previa aprobación por parte de los órganos competentes de la Administración Pública, apoyos fabricados de conformidad a otras normas y que sean de similares características.

Se debe prestar también particular atención a todas las fases de manipulación en el transporte y montaje, empleando los medios apropiados para evitar el deterioro del poste.

Cuando se empleen apoyos de hormigón, en suelos o aguas que sean agresivos al mismo, deberán tomarse las medidas necesarias para su protección.

2.4.4 Apoyos de madera

Se emplearán principalmente los de madera de pino de las especies silvestre, laricio y negro, respondiendo sus características técnicas a las expuestas en las normas UNE aplicables según ITC-LAT 02.

No obstante, podrán utilizarse, previa aprobación por parte de los órganos competentes de la Administración Pública, apoyos fabricados de conformidad a otras normas y que sean de similares características.

En todos los casos deberán recibir un tratamiento preservante eficaz contra la putrefacción. El producto preservante, el sistema de impregnación profunda empleado, la dosificación y las penetraciones a obtener, cumplirán las normas UNE 21094 y UNE 21097, o las normas UNE 21151 y UNE 21152, según que aquél sea por creosotado o por sales minerales de disolución acuosa, respectivamente.

2.4.5 Apoyos de otros materiales

Al objeto de poder incorporar en la ejecución de líneas aéreas nuevos apoyos que puedan desarrollarse, podrán admitirse apoyos de materiales y composiciones distintas a los indicados en los apartados precedentes. En todo caso, estos tipos de apoyos deberán estar recogidos en normas o especificaciones técnicas de reconocido prestigio en la materia, y su utilización deberá ser aprobada por parte de los órganos competentes de la Administración.

2.4.6 Tirantes

Las líneas de nueva construcción se diseñarán sin que sea necesario el empleo de tirantes para la sujeción de los apoyos.

Los tirantes se podrán utilizar en caso de avería, sustitución de apoyos o desvíos provisionales de líneas.

Los tirantes o vientos deberán ser varillas o cables metálicos que, en el caso de ser de acero, deberán estar galvanizados en caliente.

No se utilizarán tirantes cuya carga de rotura sea inferior a 1750 daN ni cables formados por alambres de menos de dos milímetros de diámetro. En la parte enterrada en el suelo se recomienda emplear varillas galvanizadas de no menos de 12 milímetros de diámetro.

La separación de los conductores a los tirantes deberá cumplir las prescripciones del apartado 5.4.2.

Se prohíbe la fijación de los tirantes a los soportes de aisladores rígidos o a los herrajes de las cadenas de aisladores.

En la fijación del tirante al apoyo se emplearán las piezas adecuadas para que no resulten perjudicadas las características mecánicas del apoyo ni las del tirante.

Los tirantes estarán provistos de las mordazas o tensores adecuados para poder regular su tensión, sin recurrir a la torsión de los alambres, lo que queda prohibido.

Si el tirante no estuviese conectado a tierra a través del apoyo, o directamente en la forma que se señala en el apartado 7, estará provisto de aisladores. Estos aisladores se dimensionarán eléctrica y mecánicamente de forma análoga a los aisladores de la línea, de acuerdo con lo que se establece en los apartados 3.4 y 4.4.

Estos aisladores estarán a una distancia mínima de 2xD_el metros del conductor más próximo, estando éste en la posición que proporcione la distancia mínima al aislador. D_el es la distancia mínima aérea especificada, de acuerdo con la definición del apartado 5.2. Los aisladores no se encontrarán situados a una distancia inferior a tres metros del suelo.

En los lugares frecuentados, los tirantes deben estar convenientemente protegidos hasta una altura de dos metros sobre el terreno.

2.4.7 Numeración, marcado y avisos de riesgo eléctrico

Cada apoyo se identificará individualmente mediante un número, código o marca alternativa (como por ejemplo coordenadas geográficas), de tal manera que la identificación sea legible desde el suelo.

En todos los apoyos, cualesquiera que sea su naturaleza, deberán estar claramente identificados el fabricante y tipo.

También se recomienda colocar indicaciones de existencia de riesgo de peligro eléctrico en todos los apoyos. Esta indicación será preceptiva para líneas de tensión nominal superior a 66 kV y, en general, para todos los apoyos situados en zonas frecuentadas.

Estas indicaciones cumplirán la normativa existente sobre señalizaciones de seguridad.

2.4.8 Cimentaciones

Las cimentaciones de los apoyos podrán ser realizadas en hormigón, hormigón armado o acero.

En las cimentaciones de hormigón se cuidará de su protección en el caso de suelos o aguas que sean agresivos para el mismo.

En las de acero se prestará especial atención a su protección, de forma que quede garantizada su duración.

Las cimentaciones o partes enterradas de los apoyos y tirantes deberán ser proyectadas y construidas para resistir las acciones y combinaciones de las mismas señaladas en el apartado 3.6.

3. CÁLCULOS MECÁNICOS

La filosofía de diseño que refleja este apartado para las líneas de alta tensión en general, está basada en el método empírico indicado en las normas UNE-EN 50341-1 y UNE-EN 50423-1. De acuerdo con ello, se utilizarán para las aplicaciones de las posibles solicitudes de cargas, fórmulas empíricas avaladas por la práctica que responderán a la duración, fiabilidad y garantía establecida en esta instrucción, equiparables con lo recomendado en la norma aludida.

En este reglamento se parte de unos valores mínimos generalizados para el cálculo de las solicitaciones sobre los apoyos y los componentes de la línea. Se exponen fórmulas empíricas en función de variables y posibilidades de aplicación de distintas hipótesis, que puedan contemplar la diferencia geográfica de las distintas áreas en que puede dividirse el Estado, en cuanto a concepción orográfica y climatológica se refiere. De esta forma, se establece una metodología de cálculo basada en la experiencia que las empresas distribuidoras y de transporte tienen en el diseño de líneas eléctricas aéreas.

Debido a la inexistencia, en general, de datos oficiales estadísticos, la metodología de cálculo que se describe en esta ITC supone una solución alternativa al procedimiento estadístico establecido por las normas UNE-EN 50341-1 y UNE-EN 50423-1.

3.1 Cargas y sobrecargas a considerar

El cálculo mecánico de los elementos constituyentes de la línea, cualquiera que sea la naturaleza de éstos, se efectuará bajo la acción de las cargas y sobrecargas que a continuación se indican, combinadas en la forma y en las condiciones que se fijan en los apartados siguientes.

En el caso de que puedan preverse acciones de todo tipo más desfavorables que las que a continuación se prescriben, deberá el proyectista adoptar de modo justificativo valores distintos a los establecidos.

3.1.1 Cargas permanentes

Se considerarán las cargas verticales debidas al peso propio de los distintos elementos: conductores, aisladores, herrajes, cables de tierra -si los hubiere-, apoyos y cimentaciones.

3.1.2 Fuerzas del viento sobre los componentes de las líneas aéreas

Se considerará un viento mínimo de referencia de 120 km/h (33,3 m/s) de velocidad, excepto en las líneas de categoría especial, donde se considerará un viento mínimo de 140 km/h (38,89 m/s) de velocidad. Se supondrá el viento horizontal, actuando perpendicularmente a las superficies sobre las que incide.

La acción del viento, en función de su velocidad V_v en km/h, da lugar a las fuerzas que a continuación se indican sobre los distintos elementos de la línea.

3.1.2.1 Fuerzas del viento sobre los conductores

La presión del viento en los conductores causa fuerzas transversales a la dirección de la línea, al igual que aumenta las tensiones sobre los conductores.

Considerando los vanos adyacentes, la fuerza del viento sobre un apoyo de alineación será, para cada conductor del haz:

siendo:

d diámetro del conductor, en metros.

a₁, a₂ longitudes de los vanos adyacentes, en metros. La semisuma de a₁ y a₂ es el vano de viento o eolovano, a_v.

q presión del viento

= 60 x (V_v /120)² daN/m² para conductores de d ≤ 16 mm

= 56 x (V_v /120)² daN/m² para conductores de d > 16 mm

En el caso de sobrecargas combinadas de hielo y de viento, se deberá considerar el diámetro incluido el espesor del manguito de hielo, para lo cual se aconseja considerar un peso volumétrico específico del hielo de valor 750 daN/m³.

La fuerza total del viento sobre los conductores en haz estará definida como la suma de las fuerzas sobre cada uno de los conductores, sin tener en cuenta posibles efectos de pantalla entre conductores, ni aún en el caso de haces de conductores de fase.

En las fuerzas del viento sobre apoyos en ángulo, ha de tenerse en cuenta la influencia del cambio en la dirección de la línea, así como las longitudes de los vanos adyacentes.

3.1.2.2 Fuerzas del viento sobre las cadenas de aisladores La fuerza del viento sobre cada cadena de aisladores será:

Fc = q x Ai daN,

siendo:

A_i área de la cadena de aisladores proyectada horizontalmente en un plano vertical paralelo al eje de la cadena de aisladores, m².

q presión del viento = 70 x (V_v /120)² daN/m²

3.1.2.3 Fuerza del viento sobre los apoyos de celosía

La fuerza del viento sobre los apoyos de celosía será:

Fc = q x AT daN,

siendo:

A_T área del apoyo expuesta al viento proyectada en el plano normal a la dirección del viento, en m²

q presión del viento = 170 x (V_v /120)² daN/m²

3.1.2.4 Fuerzas del viento sobre las superficies planas

Las fuerzas del viento sobre las superficies planas será:

Fc = q x AP daN,

siendo:

A_P área proyectada en el plano normal a la dirección del viento, en m².

q presión del viento = 100 x (V_v /120)² daN/m²

3.1.2.5 Fuerzas del viento sobre las superficies cilíndricas

La fuerza del viento sobre las superficies cilíndricas será:

Fc = q x APol daN,

siendo:

A_Pol, área proyectada en el plano normal a la dirección del viento, en m².

q presión del viento = 70 x (V_v /120)² daN/m²

3.1.3 Sobrecargas motivadas por el hielo

A estos efectos, el país se clasifica en tres zonas:

• Zona A: La situada a menos de 500 metros de altitud sobre el nivel del mar.

• Zona B: La situada a una altitud entre 500 y 1.000 metros sobre el nivel del mar.

• Zona C: La situada a una altitud superior a 1.000 sobre el nivel del mar.

Las sobrecargas serán las siguientes:

• Zona A: No se tendrá en cuenta sobrecarga alguna motivada por el hielo.

• Zona B: Se considerarán sometidos los conductores y cables de tierra a la sobrecarga de un manguito de hielo de valor: 0,18 x daN por metro lineal, siendo d el diámetro del conductor o cable de tierra en milímetros.

• Zona C: Se considerarán sometidos los conductores y cables de tierra a la sobrecarga de un manguito de hielo de valor: 0,36 x daN por metro lineal, siendo d el diámetro del conductor o cable de tierra en milímetros. Para altitudes superiores a 1500 metros, el proyectista deberá establecer las sobrecargas de hielo mediante estudios pertinentes, no pudiéndose considerar sobrecarga de hielo inferior a la indicada anteriormente.

Los valores de las sobrecargas a considerar para cada zona podrán ser aumentados, si las especificaciones particulares de las empresas distribuidoras o de transporte responsables del servicio así lo estableciesen.

3.1.4 Desequilibrio de tracciones

3.1.4.1 Desequilibrio en apoyos de alineación y de ángulo con cadenas de aislamiento de suspensión

Para líneas de tensión nominal superior a 66 kV se considerará; por este concepto, un esfuerzo longitudinal equivalente al 15% de las tracciones unilaterales de todos los conductores y cables de tierra. Este esfuerzo se aplicará en el punto de fijación de los conductores y cables de tierra en el apoyo. Se deberá tener en cuenta, por consiguiente, la torsión a que estos esfuerzos pudieran dar lugar. En los apoyos de ángulo con cadena de aislamiento de suspensión se valorará el esfuerzo de ángulo creado por esta circunstancia.

Para líneas de tensión nominal igual o inferior a 66 kV se considerará; por este concepto; un esfuerzo longitudinal equivalente al 8% de las tracciones unilaterales de todos los conductores y cables de tierra. Este esfuerzo se podrá considerar distribuido en el eje del apoyo a la altura de los puntos de fijación de los conductores y cables de tierra. En los apoyos de ángulo con cadena de aislamiento de suspensión se valorará el esfuerzo de ángulo creado por esta circunstancia.

3.1.4.2 Desequilibrio en apoyos de alineación y de ángulo con cadenas de aislamiento de amarre

Para líneas de tensión nominal superior a 66 kV se considerará, por este concepto, un esfuerzo equivalente al 25% de las tracciones unilaterales de los conductores y cables de tierra. Este esfuerzo se aplicará en el punto de fijación de los conductores y cables de tierra en el apoyo. Se deberá tener en cuenta, por consiguiente, la torsión a que estos esfuerzos pudieran dar lugar. En los apoyos de ángulo con cadena de aislamiento de amarre se valorará el esfuerzo de ángulo creado por esta circunstancia.

Para líneas de tensión nominal igual o inferior a 66 kV se considerará; por este concepto, un esfuerzo equivalente al 15% de las tracciones unilaterales de todos los conductores y cables de tierra. Este esfuerzo se podrá considerar distribuido en el eje del apoyo a la altura de los puntos de fijación de los conductores y cables de tierra. En los apoyos de ángulo con cadena de aislamiento de amarre se valorará el esfuerzo de ángulo creado por esta circunstancia.

3.1.4.3 Desequilibrio en apoyos de anclaje

Se considerará por este concepto un esfuerzo equivalente al 50% de las tracciones unilaterales de los conductores y cables de tierra.

Para líneas de tensión nominal superior a 66 kV este esfuerzo se aplicará en el punto de fijación de los conductores y cables de tierra en el apoyo. Se deberá tener en cuenta, por consiguiente, la torsión a que estos esfuerzos pudieran dar lugar. En los apoyos de anclaje con ángulo se valorará el esfuerzo de ángulo creado por esta circunstancia.

Para líneas de tensión nominal igual o inferior a 66 kV este esfuerzo se podrá considerar aplicado en el eje del apoyo a la altura de los puntos de fijación de los conductores y cables de tierra. En los apoyos de anclaje con ángulo se valorará el esfuerzo de ángulo creado por esta circunstancia.

3.1.4.4 Desequilibrio en apoyos de fin de línea

Se considerará por el mismo concepto un esfuerzo igual al 100% de las tracciones unilaterales de todos los conductores y cables de tierra, considerándose aplicado cada esfuerzo en el punto de fijación del correspondiente conductor o cable de tierra al apoyo. Se deberá tener en cuenta, por consiguiente, la torsión a que estos esfuerzos pudieran dar lugar.

3.1.4.5 Desequilibrios muy pronunciados en apoyos

En los apoyos de cualquier tipo que tengan un fuerte desequilibrio de los vanos contiguos, deberá analizarse el desequilibrio de tensiones de los conductores en las condiciones más desfavorables de los mismos. Si el resultado de este análisis fuera más desfavorable que los valores fijados anteriormente, se aplicarán los valores resultantes de dichos análisis.

3.1.4.6 Desequilibrio en apoyos especiales

En el caso de apoyos especiales, el proyectista deberá valorar el desequilibrio más desfavorable que puedan ejercer los conductores y cables de tierra sobre el apoyo, teniendo en cuenta la función que tenga cada uno de los circuitos instalados en él.

El esfuerzo se aplicará en el punto de fijación de los conductores y cables de tierra en el apoyo. Se deberá tener en cuenta, por consiguiente, la torsión a que estos esfuerzos puedan dar lugar.

3.1.5 Esfuerzos longitudinales por rotura de conductores

Se considerará la rotura de los conductores (uno o varios) de una sola fase o cable de tierra por apoyo, independientemente del número de circuitos o cables de tierra instalados en él. Este esfuerzo se considerará aplicado en el punto que produzca la solicitación más desfavorable para cualquier elemento del apoyo, teniendo en cuenta la torsión producida en el caso de que aquel esfuerzo sea excéntrico.

3.1.5.1 Rotura de conductores en apoyos de alineación y de ángulo con cadenas de aislamiento de suspensión

Se considerará el esfuerzo unilateral, correspondiente a la rotura de un solo conductor o cable de tierra.

En los apoyos de ángulo con cadena de aislamiento de suspensión se valorará, además del esfuerzo de torsión que se produce según lo indicado, el esfuerzo de ángulo creado por esta circunstancia en su punto de aplicación.

Previas las justificaciones pertinentes, podrá tenerse en cuenta la reducción de este esfuerzo, mediante dispositivos es peciales adoptados para este fin; así como la que pueda originar la desviación de la cadena de aisladores de suspensión.

Teniendo en cuenta este último concepto, el valor mínimo admisible del esfuerzo de rotura que deberá considerarse será: el 50% de la tensión del cable roto en las líneas con uno o dos conductores por fase, y el 75% de la tensión del cable roto en las líneas con tres conductores por fase, no pudiéndose considerar reducción alguna por desviación de la cadena en las líneas con cuatro o más conductores por fase.

Tabla 2. Esfuerzo de rotura aplicable
(% de la tensión del cable roto)

3.1.5.2 Rotura de conductores en apoyos de alineación y ángulo con cadenas de amarre

Se considerará el esfuerzo correspondiente a la rotura de un solo conductor por fase o cable de tierra, sin reducción alguna de su tensión.

En los apoyos de ángulo con cadenas de amarre se valorará, además del esfuerzo de torsión que se produce según lo indicado, el esfuerzo de ángulo creado por esta circunstancia en su punto de aplicación.

3.1.5.3 Rotura de conductores en apoyos de anclaje

Se considerará el esfuerzo correspondiente a la rotura de un cable de tierra o de un conductor en las líneas con un solo conductor por fase, sin reducción alguna de su tensión y, en las líneas con conductores en haces múltiples se considerará la rotura de un cable de tierra o la rotura total de los conductores de un haz de fase, pero supuestos aquellos con una tensión mecánica igual al 50% de la que les corresponde en la hipótesis que se considere, no admitiéndose sobre los anteriores esfuerzos reducción alguna.

En los apoyos de anclaje con ángulo se valorará, además del esfuerzo de torsión que se produce según lo indicado, el esfuerzo de ángulo creado por esta circunstancia en su punto de aplicación.

Tabla 3. Esfuerzo de rotura aplicable
(% de la tensión total del haz de fase)

3.1.5.4 Rotura de conductores en apoyos de fin de línea

Se considerará este esfuerzo como en los apoyos del apartado 3.1.5.3, pero suponiendo, en el caso de las líneas con haces múltiples, los conductores sometidos a la tensión mecánica que les corresponda, de acuerdo con la hipótesis de carga

3.1.5.5 Rotura de conductores en apoyos especiales

Se considerará según la función que tenga cada circuito instalado en el apoyo, considerándose el esfuerzo que produzca la solicitación más desfavorable para cualquier elemento del apoyo, teniéndose en cuenta la torsión producida en el caso de que el esfuerzo sea excéntrico.

3.1.6 Esfuerzos resultantes de ángulo

En los apoyos situados en un punto en el que el trazado de la línea ofrezca un cambio de dirección se tendrá en cuenta, además, el esfuerzo resultante de ángulo de las tracciones de los conductores y cables de tierra.

3.2 Conductores

3.2.1 Tracción máxima admisible

La tracción máxima de los conductores y cables de tierra no resultará superior a su carga de rotura, mínima dividida por 2,5, si se trata de conductores cableados, o dividida por 3, si se trata de conductores de un alambre, considerándoles sometidos a la hipótesis de sobrecarga de la tabla 4 en función de que la zona sea A, B ó C.

Tabla 4. Condiciones de las hipótesis que limitan la tracción máxima admisible

En el caso en que en la zona atravesada por la línea sea de temer aparición de velocidades de viento excepcionales, se considerarán los conductores y cables de tierra, a la temperatura de -5 °C en zona A, -10 °C en zona B y -15 °C en zona C, sometidos a su propio peso y a una sobrecarga de viento correspondiente a una velocidad superior a 120 km/h o 140 km/h, según el apartado 3.1.2. El valor de la velocidad de viento excepcional será fijado por el proyectista o de acuerdo con las especificaciones particulares de la empresa eléctrica, en función de las velocidades registradas en las estaciones meteorológicas más próximas a la zona por donde transcurre la línea.

3.2.2 Comprobación de fenómenos vibratorios

A la hora de determinar las tracciones mecánicas de los conductores y cables de tierra deberá tenerse en cuenta la incidencia de posibles fenómenos vibratorios que pueden, no sólo acortar la vida útil de los mismos, sino también dar lugar a desgaste y fallos en herrajes, aisladores y accesorios, e incluso en elementos de los apoyos. Estos fenómenos son producidos por la vibración eólica y en el caso de conductores en haz, además, la vibración del subvano (entre separadores).

La elección de una tracción adecuada a la temperatura ambiente y el uso de amortiguadores y separadores debidamente posicionados ayudan a prevenir estos fenómenos.

En general, se recomienda que la tracción a temperatura de 15 °C no supere el 22% de la carga de rotura, si se realiza el estudio de amortiguamiento y se instalan dichos dispositivos, o que bien no supere el 15% de la carga de rotura si no se instalan.

También se recomienda la instalación de grapas de suspensión con varillas de protección.

3.2.3 Flechas máximas de los conductores y cables de tierra

De acuerdo con la clasificación de las zonas de sobrecarga definidas en el apartado 3.1.3, se determinará la flecha máxima de los conductores y cables de tierra en las hipótesis siguientes:

En zonas A, B y C:

1. Hipótesis de viento. Sometidos a la acción de su peso propio y a una sobrecarga de viento, según el apartado 3.1.2, para una velocidad de viento de 120 km/h a la temperatura de + 15 °C.

2. Hipótesis de temperatura. Sometidos a la acción de su peso propio, a la temperatura máxima previsible, teniendo en cuenta las condiciones climatológicas y de servicio de la línea. Para las líneas de categoría especial, esta temperatura no será en ningún caso inferior a + 85 °C para los conductores de fase ni inferior a + 50 °C para los cables de tierra. Para el resto de líneas, tanto para los conductores de fase como para los cables de tierra, esta temperatura no será en ningún caso inferior a + 50 °C.

3. Hipótesis de hielo. Sometidos a la acción de su peso propio y a la sobrecarga de hielo correspondiente a la zona, según el apartado 3.1.3, a la temperatura de 0 °C.

En las líneas de categoría especial y de primera categoría, cuando por la naturaleza de los conductores y condiciones del tendido sea preciso prever un importante proceso de fluencia durante la vida de los conductores, será preciso tenerlo en cuenta en el cálculo de las flechas, justificando los datos que sirvan de base para el planteamiento de los cálculos correspondientes.

3.3 Herrajes

Los herrajes sometidos a tensión mecánica por los conductores y cables de tierra o por los aisladores, deberán tener un coeficiente de seguridad mecánica no inferior a 3 respecto a su carga mínima de rotura. Cuando la carga mínima de rotura se comprobase sistemáticamente mediante ensayos, el coeficiente de seguridad podrá reducirse a 2,5.

Dicha carga de rotura mínima será aquella cuya probabilidad de que aparezcan cargas de rotura menores es inferior al 2%. La carga de rotura mínima puede estimarse como el valor medio de la distribución de las cargas de rotura menos 2,06 veces la desviación típica.

Las grapas de amarre del conductor deben soportar una tensión mecánica en el amarre igual o superior al 95% de la carga de rotura del mismo, sin que se produzca su deslizamiento.

En el caso de herrajes especiales, como los que pueden emplearse para limitar los esfuerzos transmitidos a los apoyos, deberán justificarse plenamente sus características, así como la permanencia de las mismas.

3.4 Aisladores

El criterio de fallo será la rotura o pérdida de sus cualidades aislantes, al ser sometidos simultáneamente a tensión eléctrica y solicitación mecánica del tipo al que realmente vayan a encontrase sometidos.

La característica resistente básica de los aisladores será la carga electromecánica mínima garantizada, cuya probabilidad de que aparezcan casos menores es inferior al 2%, valor medio de la distribución menos 2,06 veces la desviación típica.

La resistencia mecánica correspondiente a una cadena múltiple, puede tomarse igual al producto del número de cadenas que la formen por la resistencia de cada cadena simple, siempre que, tanto en estado normal como con alguna cadena rota, la carga se reparta por igual entre todas las cadenas intactas.

El coeficiente de seguridad mecánica no será inferior a 3.

Si la carga de rotura electromecánica mínima garantizada se obtuviese mediante control estadístico en la recepción, el coeficiente de seguridad podrá reducirse a 2,5.

3.5 Apoyos

3.5.1 Criterios de agotamiento

El cálculo de la resistencia mecánica y estabilidad de los apoyos, cualquiera que sea su naturaleza y la de los elementos de que estén constituidos, se efectuará suponiendo aquellos sometidos a los esfuerzos que se fijan en los párrafos siguientes y con los coeficientes de seguridad señalados para cada caso en el apartado 3.5.4.

Los criterios de agotamiento, a considerar en el cálculo mecánico de los apoyos, serán según los casos:

1. Rotura (descohesión).

2. Fluencia (deformaciones permanentes).

3. Inestabilidad (pandeo o inestabilidad general). d) Resiliencia (resistencia a bajas temperaturas)

3.5.2 Características resistentes de los diferentes materiales

La característica básica de los materiales será la carga de rotura o el límite de fluencia, según los casos, con su valor mínimo garantizado.

Para la madera, en el caso de no disponer de sus características exactas, puede adoptarse como base del cálculo una carga de rotura de 500 daN/cm², para las coníferas, y de 400 daN/cm², para el castaño debiendo tenerse presente la reducción con el tiempo de la sección de la madera en el empotramiento.

El límite de fluencia de los aceros se considerará igual al límite elástico convencional.

Los perfiles utilizados serán de acero cuyo límite elástico sea igual o superior a 275 N/mm², según norma UNE-EN 10025.

Para el cálculo de los elementos metálicos de los apoyos, el proyectista podrá emplear cualquier método sancionado por la técnica, siempre que cuente con una amplia experiencia de su aplicación, confirmada además por ensayos. La esbeltez máxima permitida será:

a.	Montantes:	150
b.	Celosías:	200
c.	Rellenos:	250

En las uniones de los elementos metálicos, los límites de agotamiento de los elementos de las uniones serán los siguientes, expresados en función del límite de fluencia del material:

a.	Tornillos calibrados a cortadura	1,0
b.	Perfiles al aplastamiento con tornillos calibrados	2,5
c.	Tornillos a tracción	0,8

La calidad mínima de los tornillos será calidad 5.6 según las normas UNE-EN ISO 898-1 y UNE-EN 20.898-2, de 300 N/mm² de límite de fluencia.

En las uniones por soldadura, se adoptará como límite de agotamiento del material que las constituye el establecido para cada tipo de soldadura en la correspondiente norma UNE 14035, Cálculo de los cordones de soldadura solicitados por cargas estáticas.

3.5.3 Hipótesis de cálculo

Las diferentes hipótesis que se tendrán en cuenta en el cálculo de los apoyos serán las que se especifican en las tablas adjuntas, 5, 6, 7 y 8 según el tipo de apoyo.

En el caso de los apoyos especiales, se considerarán las distintas acciones definidas en el apartado 3.1, que pueden corresponderles de acuerdo con su función, combinadas en unas hipótesis definidas con los mismos criterios utilizados en las hipótesis de los apoyos normales.

En las líneas de tensión nominal hasta 66 kV, en los apoyos de alineación y de ángulo con cadenas de aislamiento de suspensión y amarre con conductores de carga mínima de rotura inferior a 6600 daN, se puede prescindir de la consideración de la cuarta hipótesis, cuando en la línea se verifiquen simultáneamente las siguientes condiciones:

1. Que los conductores y cables de tierra tengan un coeficiente de seguridad de 3 como mínimo.

2. Que el coeficiente de seguridad de los apoyos y cimentaciones en la hipótesis tercera sea el correspondiente a las hipótesis normales.

3. Que se instalen apoyos de anclaje cada 3 kilómetros como máximo.

Tabla 5. Apoyos de líneas situadas en zona A (I)

Tabla 6. Apoyos de líneas situadas en zona A (II)

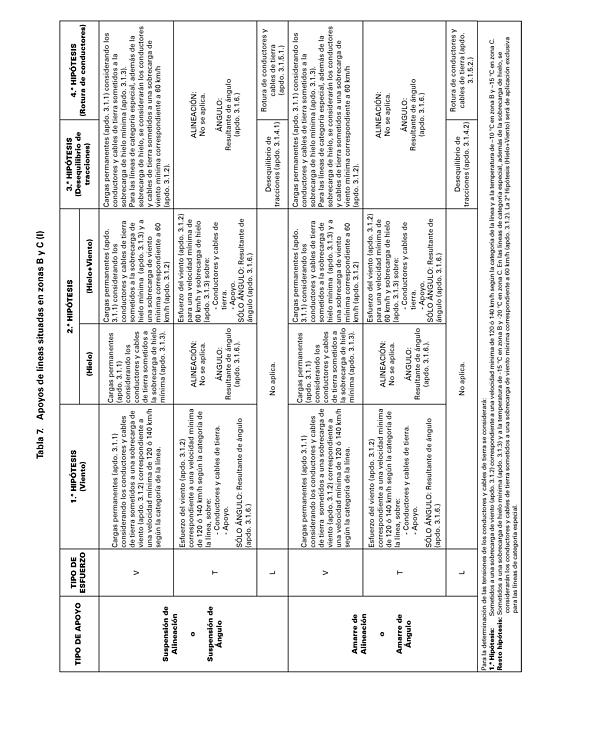

Tabla 7. Apoyos de líneas situadas en zonas B y C (I)

Tabla 8. Apoyos de líneas situadas en zonas B y C (II)

3.5.4 Coeficientes de Seguridad

Los coeficientes de seguridad de los apoyos serán diferentes según el carácter de la hipótesis de cálculo a que han de ser aplicados. En este sentido, las hipótesis se clasifican de acuerdo con la tabla siguiente.

Tabla 9. Hipótesis de cálculo según el tipo de apoyo

Elementos metálicos. El coeficiente de seguridad respecto al límite de fluencia no será inferior a 1,5 para las hipótesis normales y 1,2 para las hipótesis anormales.

Cuando la resistencia mecánica de los apoyos completos se comprobase mediante ensayo en verdadera magnitud, los anteriores valores podrán reducirse a 1,45 y 1,15, respectivamente.

Elementos de hormigón armado. El coeficiente de seguridad a la rotura de los apoyos y elementos de hormigón armado en las hipótesis normales de carga (1ª y 2ª) corresponderá a lo establecido en la norma UNE 207016.

Para las hipótesis anormales (3ª y 4ª) dicho coeficiente de seguridad podrá reducirse en un 20%.

Elementos de madera. Los coeficientes de seguridad a la rotura no serán inferiores a 3,5 para las hipótesis normales y 2,8 para las anormales.

Tirantes o vientos. Los cables o varillas utilizados en los vientos, tendrán un coeficiente de seguridad a la rotura no inferior a 3 en las hipótesis normales y a 2,5 en las anormales.

3.6 Cimentaciones

3.6.1 Características generales

Si las cimentaciones están formadas por macizos independientes para cada pata (cimentaciones de patas separadas), deberán ser diseñadas para absorber las cargas de compresión y arranque que el apoyo transmite al suelo. El cálculo de dichas cargas estará basado en el método del talud natural o ángulo de arrastre de tierras. También deberá ser comprobada la adherencia entre el anclaje y la cimentación de cada pata del apoyo.

En las cimentaciones de apoyos cuya estabilidad esté fundamentalmente confiada a las reacciones verticales del terreno, se comprobará el coeficiente de seguridad al vuelco, que es la relación entre el momento estabilizador mínimo (debido a los pesos propios, así como las reacciones y empujes pasivos del terreno), respecto a la arista más cargada de la cimentación y el momento volcador máximo motivado por las acciones externas.

El coeficiente de seguridad no será inferior a los siguientes valores:

En las cimentaciones de apoyos cuya estabilidad esté fundamentalmente confiada a las reacciones horizontales del terreno, no se admitirá un ángulo de giro de la cimentación cuya tangente sea superior a 0,01 para alcanzar el equilibrio de las acciones volcadoras máximas con las reacciones del terreno.

En el caso de que surgiese roca superficialmente o a muy poca profundidad la cimentación; se podrá realizar uniendo el apoyo a la roca mediante pernos anclados a la misma (cimentación en roca). Del mismo modo, en aquellos casos en los que mediante los medios mecánicos habituales no se pueda realizar la cimentación hasta la profundidad necesaria y, por consiguiente, sea preciso reforzarla, se realizará dicho refuerzo uniendo el cimiento a la roca mediante pernos anclados a la misma (cimentación mixta).

3.6.2 Comprobación al arranque

Se considerarán todas las fuerzas que se oponen al arranque del apoyo:

1. Peso del apoyo.

2. Peso propio de la cimentación.

3. Peso de las tierras que arrastraría el macizo de hormigón al ser arrancado.

4. Carga resistente de los pernos, en el caso de realizarse cimentaciones mixtas o en roca.

Se comprobará que el coeficiente de estabilidad de la cimentación, definido como la relación entre las fuerzas que se oponen al arranque del apoyo y la carga nominal de arranque, no sea inferior a 1,5 para las hipótesis normales y 1,2 para las hipótesis anormales.

En el caso de no disponer de las características reales del terreno mediante ensayos realizados en el emplazamiento de la línea, se recomienda utilizar como ángulo de talud natural o de arranque de tierras: 30° para terreno normal y 20° para terreno flojo.

3.6.3 Comprobación a compresión

Se considerarán todas las cargas de compresión que la cimentación transmite al terreno:

1. Peso del apoyo.

2. Peso propio de la cimentación.

3. Peso de las tierras que actúan sobre la solera de la cimentación.

4. Carga de compresión ejercida por el apoyo.

Se comprobará que todas las cargas de compresión anteriores, divididas por la superficie de la solera de la cimentación, no sobrepasa la carga admisible del terreno.

En el caso de no disponer de las características reales del terreno mediante ensayos realizados en el emplazamiento de la línea se recomienda considerar como carga admisible para terreno normal 3 daN/cm² y para terreno flojo 2 daN/cm². En el caso de cimentaciones mixtas o en roca se recomienda utilizar como carga admisible para la roca 10 daN/cm2.

3.6.4 Comprobación de la adherencia entre anclaje y cimentación

De la carga mayor que transmite el anclaje a la cimentación, normalmente la carga de compresión, cuando el anclaje y la unión a la estructura estén embebidas en el hormigón, se considerará que la mitad de esta carga la absorbe la adherencia entre el anclaje y la cimentación y la otra mitad los casquillos del anclaje por la cortadura de los tornillos de unión entre casquillos y anclaje. Los coeficientes de seguridad de ambas cargas opuestas a que el anclaje deslice de la cimentación, no deberán ser inferiores a 1,5.

3.6.5 Posibilidad de aplicación de otros valores del terreno

Cuando el desarrollo en la aplicación de las teorías de la mecánica del suelo lo consienta, el proyectista podrá proponer valores diferentes de los mencionados en los anteriores apartados, haciendo intervenir las características reales del terreno, pero limitando las deformaciones de los macizos de cimentación a valores admisibles para las estructuras sustentadas.

En el caso de no disponer de dichas características, se podrán utilizar los valores que se indican en el cuadro adjunto.

Tabla 10. Características orientativas del terreno para el cálculo de cimentaciones

3.6.6 Apoyos sin cimentación

En los apoyos de madera u hormigón que no precisen cimentación, la profundidad de empotramiento en el suelo será como mínimo de 1,3 metros para los apoyos de menos de 8 metros de altura, aumentando 0,10 metros por cada metro de exceso en la longitud del apoyo.

Cuando los apoyos de madera y hormigón necesiten cimentación, la resistencia de ésta no será inferior a la del apoyo que soporta.

En terrenos de poca consistencia, se rodeará el poste de un prisma de pedraplén.

4. CÁLCULOS ELÉCTRICOS

4.1 Régimen eléctrico de funcionamiento

Se realizarán los cálculos eléctricos de la línea para los distintos regímenes de funcionamiento previstos, poniéndose claramente de manifiesto los parámetros eléctricos de la línea, las intensidades máximas, caídas de tensión y pérdidas de potencia.

4.2 Capacidad de la corriente en los conductores

Se adoptará el sistema de cálculo conveniente entre los expuestos y se seguirán los condicionamientos exigidos para el mejor funcionamiento de la línea.

4.2.1 Densidad admisible

Las densidades de corriente máximas en régimen permanente no sobrepasarán los valores señalados en la tabla 11.

Tabla 11. Densidad de corriente máxima de los conductores en régimen permanente

Los valores de la tabla anterior se refieren a materiales cuyas resistividades a 20 °C son las siguientes: Cobre 0,017241 Ω.mm²/m, Aluminio duro 0,028264 Ω.mm²/m, Aleación de aluminio 0,03250 Ω.mm²/m. Para el acero galvanizado se puede considerar una resistividad de 0,192 Ω.mm²/m y, para el acero recubierto de aluminio, de 0,0848 Ω.mm²/m.

Para cables de aluminio-acero se tomará en la tabla el valor de la densidad de corriente correspondiente a su sección total como si fuera de aluminio y su valor se multiplicará por un coeficiente de reducción que según la composición será: 0,916 para la composición 30+7; 0,937 para las composiciones 6+1 y 26+7; 0,95 para la composición 54+7; y 0,97 para la composición 45+7. El valor resultante se aplicará para la sección total del conductor.

Para los cables de aleación de aluminio-acero se procederá de forma análoga partiendo de la densidad de corriente correspondiente a la aleación de aluminio, empleándose los mismos coeficientes de reducción en función de la composición.

Para conductores de otra naturaleza, la densidad máxima admisible se obtendrá multiplicando la fijada en la tabla para la misma sección de cobre por un coeficiente igual a:

siendo ρ la resistividad a 20 ºC del conductor de que se trata, expresada en microomnios · centímetro.

NOTA: Se permitirán otros valores de densidad de corriente siempre que correspondan con valores actualizados publicados en las normas EN y CEI aplicables.

4.2.2 Intensidades de los conductores

Se admitirán como alternativa de cálculo, en el caso de realizarse en el proyecto el estudio de la temperatura alcanzada por los conductores, teniendo en cuenta las condiciones climatológicas y de la carga de la línea, valores diferentes a los obtenidos mediante la opción indicada en el apartado 4.2.1.

4.2.2.1 Intensidad máxima admisible

Se realizará mediante un sistema de cálculo contrastado y conforme a la normativa vigente, el estudio de la intensidad máxima admisible que puede circular por los conductores de la línea. Este estudio se documentará en el proyecto, indicándose, si procede, las condiciones climatológicas consideradas en los cálculos y en el diseño.

La sección de los conductores de fase deberá ser elegida de forma tal, que no se exceda la temperatura máxima para la que se ha calculado el material del conductor, bajo unas condiciones específicas definidas en las especificaciones del proyecto.

4.2.2.2 Intensidad de cortocircuito

La línea aérea deberá ser diseñada y construida, para resistir sin dañarse los efectos mecánicos y térmicos, debidos a las intensidades de cortocircuito recogidas en las especificaciones del proyecto. El cortocircuito puede ser:

1. trifásico

2. fase a fase

3. fase simple a tierra

4. fase doble a tierra

Los valores típicos para la duración de un cortocircuito, a tener en cuenta para el diseño son:

1. conductores de fase y cables de tierra 0,5 s

2. herrajes y accesorios de línea 1,0 s

El proyectista deberá tener en cuenta la duración real, la cual depende del tiempo de respuesta del sistema de protección de la línea aérea, que puede ser más larga o corta que los valores típicos anteriormente indicados.

Los métodos de cálculo de las corrientes de cortocircuito en las redes trifásicas de corriente alterna se dan en la norma UNE-EN 60909 y los métodos de cálculo de los efectos de las corrientes de cortocircuito son dados en la norma UNE-EN 60865-1. Alternativamente, se pueden recoger otros métodos de cálculo en las especificaciones del proyecto.

4.3 Efecto corona y perturbaciones radioeléctricas

Será preceptiva la comprobación del comportamiento de los conductores al efecto corona en las líneas de tensión nominal superior a 66 kV. Asimismo, en aquellas líneas de tensión nominal entre 30 kV y 66 kV, ambas inclusive, que puedan estar próximas al límite inferior de dicho efecto, deberá realizarse la citada comprobación.

El proyectista justificará, con arreglo a los conocimientos de la técnica, los límites de los valores de la intensidad del campo en conductores, así como en sus accesorios, herrajes y aisladores que puedan ser admitidos en función de la densidad y proximidad de los servicios que puedan ser perturbados en la zona atravesada por la línea.

4.4 Coordinación de aislamiento

La coordinación de aislamiento comprende la selección de la rigidez dieléctrica de los materiales, en función de las tensiones que pueden aparecer en la red a la cual estos materiales están destinados y teniendo en cuenta las condiciones ambientales y las características de los dispositivos de protección disponibles.

La rigidez dieléctrica de los materiales se considera aquí en el sentido de nivel de aislamiento normalizado.

Los principios y reglas de la coordinación de aislamiento son descritos en las normas UNE-EN 60071-1 y UNE-EN 60071-2. El procedimiento para la coordinación de aislamiento consiste en la selección de un conjunto de tensiones soportadas normalizadas, las cuales caracterizan el nivel aislamiento.

Los niveles de aislamiento normalizados mínimos correspondientes a la tensión más elevada de la línea, tal como ésta ha sido definida en el apartado 1.2 de esta instrucción, serán los reflejados en las tablas 12 y 13.

Estas tablas especifican las tensiones soportadas normalizadas U_w para las gamas I y II. En ambas tablas, las tensiones soportadas normalizadas están agrupadas en niveles de aislamiento normalizados asociados a los valores de la tensión más elevada del material U_m.

En la gama I, las tensiones soportadas normalizadas incluyen la tensión soportada de corta duración a frecuencia industrial y la tensión soportada a impulso tipo rayo. En la gama II, las tensiones soportadas normalizadas incluyen la tensión soportada a impulso tipo maniobra y la tensión soportada a impulso tipo rayo.

Para otros valores de la tensión más elevada que no coincidan con los reflejados en la tabla se seguirá lo indicado en las Normas UNE-EN 60071-1 y UNE-EN 60071-2.

En el caso de proyectarse líneas a una tensión superior a las incluidas en esta tabla, para la fijación de los niveles de aislamiento se deberá seguir lo indicado en las normas UNE-EN 60071-1 y UNE-EN 60071-2.

La tensión permanente a frecuencia industrial y las sobretensiones temporales determinan la longitud mínima necesaria de la cadena de aisladores. La forma de los aisladores se seleccionará en función del grado de polución en la zona por donde discurre la línea.

En redes con neutro puesto directamente a tierra, con factores de defecto a tierra de 1,3 y menores, es normalmente suficiente diseñar los aisladores para que resistan la tensión fase a tierra más elevada de la red. Para coeficientes de falta a tierra más altos, y especialmente en redes con neutro aislado o puestos a tierra mediante bobina de compensación, puede ser necesario considerar las sobretensiones temporales.

La tensión soportada de coordinación para las tensiones permanentes a frecuencia industrial es igual a la tensión más elevada de la red para aislamiento entre fases e igual a esa misma tensión dividida por para el aislamiento fase a tierra.

La tensión soportada de coordinación de corta duración a frecuencia industrial es igual a la sobretensión temporal representativa, siempre que se utilice un método determinista para el estudio de coordinación de aislamiento según norma UNE-EN 60071-2.

La tensión soportada especificada U_rw se determinará a partir de la tensión soportada de coordinación, teniendo en cuenta un factor de corrección asociado con las condiciones atmosféricas de la instalación según se indica en la norma UNE-EN 50341-1.

Tabla 12. Niveles de aislamiento normalizados para la gama I
(1 kV < U_m ≤ 245 kV)

Tabla 13. Niveles de aislamiento normalizados para la gama II
(U_m > 245 kV)

La tensión permanente a frecuencia industrial y las sobretensiones temporales determinan la longitud mínima necesaria de la cadena de aisladores. La forma de los aisladores se seleccionará en función del grado de polución en la zona por donde discurre la línea.

En redes con neutro puesto directamente a tierra, con factores de defecto a tierra de 1,3 y menores, es normalmente suficiente diseñar los aisladores para que resistan la tensión fase a tierra más elevada de la red. Para coeficientes de falta a tierra más altos, y especialmente en redes con neutro aislado o puestos a tierra mediante bobina de compensación, puede ser necesario considerar las sobretensiones temporales.

La tensión soportada de coordinación para las tensiones permanentes a frecuencia industrial es igual a la tensión más elevada de la red para aislamiento entre fases e igual a esa misma tensión dividida por para el aislamiento fase a tierra.

La tensión soportada de coordinación de corta duración a frecuencia industrial es igual a la sobretensión temporal representativa, siempre que se utilice un método determinista para el estudio de coordinación de aislamiento según norma UNE-EN 60071-2.

La tensión soportada especificada Urw se determinará a partir de la tensión soportada de coordinación, teniendo en cuenta un factor de corrección asociado con las condiciones atmosféricas de la instalación según se indica en la norma UNE-EN 50341-1.

Cuando el aislador está en un ambiente contaminado, la respuesta del aislamiento externo a tensiones a frecuencia industrial puede variar de forma importante. Los aisladores deberán resistir la tensión más elevada de la red con unas condiciones de polución permanentes con un riesgo aceptable de descargas. Por tanto, la selección del tipo de aislador y la longitud de la cadena de aisladores debe realizarse teniendo en cuenta el nivel de contaminación de la zona que atraviesa la línea.

El nivel de contaminación de la zona se elegirá de acuerdo a la tabla 14, donde se especifican cuatro niveles. Para cada nivel de contaminación se da una descripción aproximada de algunas zonas con sus medio ambientes típicos correspondientes y la línea de fuga mínima requerida.

Tabla 14. Líneas de fuga recomendadas

5. DISTANCIAS MÍNIMAS DE SEGURIDAD. CRUZAMIENTOS Y PARALELISMOS

5.1 Introducción

En las líneas aéreas es necesario distinguir entre distancias internas y externas.

Las distancias internas son dadas únicamente para diseñar una línea con una aceptable capacidad de resistir las sobretensiones.

Las distancias externas son utilizadas para determinar las distancias de seguridad entre los conductores en tensión y los objetos debajo o en las proximidades de la línea.

El objetivo de las distancias externas es evitar el daño de las descargas eléctricas al público en general, a las personas que trabajan en las cercanías de la línea eléctrica y a las personas que trabajan en su mantenimiento.

Las distancias dadas en los siguientes apartados no son aplicables cuando se realicen trabajos de mantenimiento de la línea aérea, con métodos de trabajo en tensión, para los cuales se deberán aplicar el Real Decreto 614/2001, de 8 de junio, sobre disposiciones mínimas para la protección de la salud y la seguridad de los trabajadores frente al riesgo eléctrico.

Las distancias se refieren a las líneas de transmisión que usan conductores desnudos. Las líneas que usan conductores aislados, con una capa de aislamiento sólido alrededor del mismo para prevenir un fallo causado por un contacto temporal con un objeto puesto a tierra o un contacto temporal entre conductores de fase, se tratan en la ITC-LAT 08.

Cuando no se especifique que la distancia es horizontal o vertical; será tomada la menor distancia entre las partes con tensión y el objeto considerado, teniéndose en cuenta en el caso de carga con viento la desviación de los conductores y de la cadena de aisladores.

5.2 Distancias de aislamiento eléctrico para evitar descargas

Se consideran tres tipos de distancias eléctricas:

Se aplicarán las siguientes consideraciones para determinar las distancias internas y externas:

1. La distancia eléctrica D_el, previene descargas eléctricas entre las partes en tensión y objetos a potencial de tierra, en condiciones de explotación normal de la red. Las condiciones normales incluyen operaciones de enganche, aparición de rayos y sobretensiones resultantes de faltas en la red.

2. La distancia eléctrica, D_pp, previene las descargas eléctricas entre fases durante maniobras y sobretensiones de rayos.

3. Es necesario añadir a la distancia externa, D_el, una distancia de aislamiento adicional, D_add, para que en las distancias mínimas de seguridad al suelo, a líneas eléctricas, a zonas de arbolado, etc. se asegure que las personas u objetos no se acerquen a una distancia menor que D_el de la línea eléctrica.

4. La probabilidad de descarga a través de la mínima distancia interna, a_som, debe ser siempre mayor que la descarga a través de algún objeto externo o persona. Así, para cadenas de aisladores muy largas, el riesgo de descarga debe ser mayor sobre la distancia interna a_som que a objetos externos o personas. Por este motivo, las distancias externas mínimas de seguridad (D_add + D_el) deben ser siempre superiores a 1,1 veces a_som.

Los valores de D_el y D_pp, en función de la tensión más elevada de la línea U_s, serán los indicados en la tabla 15.

Tabla 15. Distancias de aislamiento eléctrico para evitar descargas

Los valores dados en la tabla están basados en un análisis de los valores usados comúnmente en Europa, los cuales han sido probados que son lo suficientemente seguros para el público en general.

5.3 Prescripciones especiales

En ciertas situaciones, como cruzamientos y paralelismos con otras líneas o con vías de comunicación o sobre zonas urbanas, y con objeto de reducir la probabilidad de accidente aumentando la seguridad de la línea, además de las consideraciones generales anteriores, deberán cumplirse las prescripciones especiales que se detallan en el presente apartado.

No será necesario adoptar disposiciones especiales en los cruces y paralelismos con cursos de agua no navegables, caminos de herradura, sendas, veredas, cañadas y cercados no edificados, salvo que estos últimos puedan exigir un aumento en la altura de los conductores.

En aquellos tramos de línea en que, debido a sus características especiales y de acuerdo con lo que más adelante se indica, haya que reforzar sus condiciones de seguridad, no será necesario el empleo de apoyos distintos de los que corresponda establecer por su situación en la línea (alineación, ángulo, anclaje, etc.), ni la limitación de longitud en los vanos, que podrá ser la adecuada con arreglo al perfil del terreno y a la altura de los apoyos.

Por el contrario, en dichos tramos serán de aplicación las siguientes prescripciones especiales:

1. Ningún conductor o cable de tierra tendrá una carga de rotura inferior a 1.200 daN en líneas de tensión nominal superior a 30 kV, ni inferior a 1.000 daN en líneas de tensión nominal igual o inferior a 30 kV. En estas últimas, y en el caso de no alcanzarse dicha carga, se pueden añadir al conductor un cable fiador de naturaleza apropiada, con una carga de rotura no inferior a los anteriores valores. Los conductores y cables de tierra no presentarán ningún empalme en el vano de cruce, admitiéndose durante la explotación y por causa de la reparación de averías, la existencia de un empalme por vano.

2. Se prohíbe la utilización de apoyos de madera.

3. Los coeficientes de seguridad de cimentaciones, apoyos y crucetas, en el caso de hipótesis normales, deberán ser un 25% superiores a los establecidos para la línea en los apartados 3.5 y 3.6. Esta prescripción no se aplica a las líneas de categoría especial, ya que la resistencia mecánica de los apoyos se determina considerando una velocidad mínima de viento de 140 km/h y una hipótesis con cargas combinadas de hielo y viento.

4. La fijación de los conductores al apoyo deberá ser realizada de la forma siguiente:

   d.1 En el caso de líneas sobre aislador rígido se colocarán dos aisladores por conductor, dispuestos en forma transversal al eje del mismo, de modo que sobre uno de ellos apoye el conductor y sobre el otro un puente que se extienda en ambas direcciones, y de una longitud suficientes para que en caso de formarse el arco a tierra sea dentro de la zona del mismo. El puente se fijará en ambos extremos al conductor mediante retenciones o piezas de conexión que aseguren una unión eficaz y, asimismo, las retenciones del conductor y del puente a sus respectivos aisladores serán de diseño apropiado para garantizar una carga de deslizamiento elevada.

   d.2 En el caso de líneas con aisladores de cadena, la fijación podrá ser efectuada de una de las formas siguientes:

1. Con dos cadenas horizontales de amarre por conductor, una a cada lado del apoyo.

2. Con una cadena sencilla de suspensión, en la que los coeficientes de seguridad mecánica de herrajes y aisladores sean un 25% superiores a los establecidos en los apartados 3.3 y 3.4, o con una cadena de suspensión doble. En estos casos deberá adoptarse alguna de las siguientes disposiciones:

b.1 Refuerzo del conductor con varillas de protección (armor rod).

b.2 Descargadores o anillos de guarda que eviten la formación directa de arcos de contorneamiento sobre el conductor.

b.3 Varilla o cables fiadores de acero a ambos lados de la cadena, situados por encima del conductor y de longitud suficiente para que quede protegido en la zona de formación del arco. La unión de los fiadores al conductor se hará por medio de grapas antideslizantes.

Para el pintado de color verde en los apoyos de las líneas aéreas de transporte de energía eléctrica de alta tensión, o cualquier otro pintado que sirva de mimetización con el paisaje, el titular de la instalación deberá contar con la aceptación de los Organismos competentes en materia de misiones de aeronaves en vuelos a baja cota con fines humanitarios y de protección de la naturaleza.

5.4 Distancias en el apoyo

Las distancias mínimas de seguridad en el apoyo son distancias internas utilizadas únicamente para diseñar una línea con una aceptable capacidad de resistir las sobretensiones. No son de aplicación las prescripciones especiales definidas en el apartado 5.3.

5.4.1 Distancias entre conductores

La distancia entre los conductores de fase del mismo circuito o circuitos distintos debe ser tal que no haya riesgo alguno de cortocircuito entre fases, teniendo presente los efectos de las oscilaciones de los conductores debidas al viento y al desprendimiento de la nieve acumulada sobre ellos.

Con este objeto, la separación mínima entre conductores de fase se determinará por la fórmula siguiente:

en la cual:

• D = Separación entre conductores de fase del mismo circuito o circuitos distintos en metros.

• K = Coeficiente que depende de la oscilación de los conductores con el viento, que se tomará de la tabla 16.

• K' = Coeficiente que depende de la tensión nominal de la línea K'=0,85 para líneas de categoría especial y K'=0,75 para el resto de líneas.

• F = Flecha máxima en metros, para las hipótesis según el apartado 3.2.3

• L = Longitud en metros de la cadena de suspensión. En el caso de conductores fijados al apoyo por cadenas de amarre o aisladores rígidos L=0.

• D_pp = Distancia mínima aérea especificada, para prevenir una descarga disruptiva entre conductores de fase durante sobretensiones de frente lento o rápido. Los valores de D_pp se indican en el apartado 5.2, en función de la tensión más elevada de la línea.

Los valores de las tangentes del ángulo de oscilación de los conductores vienen dados, para cada caso de carga, por el cociente de la sobrecarga de viento dividida por el peso propio más la sobrecarga de hielo si procede según zona, por metro lineal de conductor, estando la primera determinada para una velocidad de viento de 120 km/h. En función de estos y de la tensión nominal de la línea se establecen unos coeficientes K que se dan en la tabla 16.

Tabla 16. Coeficiente K en función del ángulo de oscilación

Esta distancia mínima no se aplicará al caso de distancia entre los conductores del haz.

En el caso de conductores dispuestos en vertical, triángulo o hexágono, y siempre que se adopten separaciones menores de las deducidas de la fórmula anterior, deberán justificarse debidamente los valores utilizados. En el caso de conductores dispuestos en vertical, triángulo o hexágono, se podrán adoptar separaciones menores de las deducidas de la fórmula anterior, siempre que se justifiquen debidamente los valores utilizados y se adopten medidas preventivas para prevenir los fenómenos de galope. Cuando se cumplan las condiciones anteriores se podrá adoptar un coeficiente K=0 y un coeficiente K'=1. Entre las medidas preventivas para evitar los fenómenos de galope de conductores se encuentran la utilización de separadores entre fases, o la instalación de accesorios especiales en la línea (por ejemplo pesos excéntricos, amortiguadores para el viento, dispositivos para el control torsional, péndulos para desintonización, controladores aerodinámicos etc.).

En zonas en las que puedan preverse formaciones de hielo particularmente importantes sobre los conductores, se analizará con especial cuidado el riesgo de aproximaciones inadmisibles entre los mismos.

La fórmula anterior corresponde a conductores iguales y con la misma flecha. En el caso de conductores diferentes o con distinta flecha, la separación entre los conductores se determinará con la misma fórmula y el coeficiente K mayor y la flecha F mayor de los dos conductores. En el caso de adoptarse separaciones menores, deberán justificarse debidamente los valores utilizados.

La separación entre conductores y cables de tierra se determinará de forma análoga a las separaciones entre conductores, de acuerdo con todos los párrafos anteriores.

Si el punto de anclaje del cable de tierra a la torre está más alto que el del conductor, la flecha del cable de tierra debe ser igual o inferior a la del conductor.

5.4.2 Distancias entre conductores y a partes puestas a tierra

La separación mínima entre los conductores y sus accesorios en tensión y los apoyos no será inferior a D_el, con un mínimo de 0,2 m

Los valores de D_el se indican en el apartado 5.2, en función de la tensión más elevada de la línea.

En el caso de las cadenas de suspensión, se considerarán los conductores y la cadena de aisladores desviados bajo la acción de la mitad de la presión de viento correspondiente a un viento de velocidad 120 km/h. A estos efectos se considerará la tensión mecánica del conductor sometido a la acción de la mitad de la presión de viento correspondiente a un viento de velocidad 120 km/h y a la temperatura de -5 °C para zona A, de -10 °C para zona B y de -15 °C para zona C.

Los contrapesos no se utilizarán en toda una línea de forma repetida, aunque podrán emplearse excepcionalmente para reducir la desviación de una cadena de suspensión, en cuyo caso el proyectista justificará los valores de las desviaciones y distancias al apoyo.

5.5 Distancias al terreno, caminos, sendas y a cursos de agua no navegables

No son de aplicación las prescripciones especiales definidas en el apartado 5.3.

La altura de los apoyos será la necesaria para que los conductores, con su máxima flecha vertical según las hipótesis de temperatura y de hielo según el apartado 3.2.3, queden situados por encima de cualquier punto del terreno, senda, vereda o superficies de agua no navegables, a una altura mínima de:

Dadd + Del = 5,3 + Del en metros,

con un mínimo de 6 metros. No obstante, en lugares de difícil acceso las anteriores distancias podrán ser reducidas en un metro.

Los valores de D_el se indican en el apartado 5.2, en función de la tensión más elevada de la línea.

Cuando las líneas atraviesen explotaciones ganaderas cercadas o explotaciones agrícolas la altura mínima será de 7 metros, con objeto de evitar accidentes por proyección de agua o por circulación de maquinaria agrícola, camiones y otros vehículos.

En la hipótesis del cálculo de flechas máximas bajo la acción del viento sobre los conductores, la distancia mínima anterior se podrá reducir en un metro, considerándose en este caso el conductor con la desviación producida por el viento.

Entre la posición de los conductores con su flecha máxima vertical, y la posición de los conductores con su flecha y desviación correspondientes a la hipótesis de viento a del apartado 3.2.3, las distancias de seguridad al terreno vendrán determinadas por la curva envolvente de los círculos de distancia trazados en cada posición intermedia de los conductores, con un radio interpolado entre la distancia correspondiente a la posición vertical y a la correspondiente a la posición de máxima desviación lineal del ángulo de desviación.

5.6 Distancias a otras líneas eléctricas aéreas o líneas aéreas de telecomunicación

5.6.1 Cruzamientos

El propietario de la línea que se va a cruzar deberá enviar, a requerimiento de la entidad que va a realizar el cruce, a la mayor brevedad posible, los datos básicos de la línea (por ejemplo el tipo y sección del conductor, tensión, etc.), con el fin de realizar los cálculos y evitar errores por falta de información.

Son de aplicación las prescripciones especiales definidas en el apartado 5.3, quedando modificadas de la siguiente forma:

• Condición a: En líneas de tensión nominal superior a 30 kV puede admitirse la existencia de un empalme por conductor en el vano de cruce.

• Condición b: Pueden emplearse apoyos de madera siempre que su fijación al terreno se realice mediante zancas metálicas o de hormigón.

• Condición c: Queda exceptuado su cumplimiento.

En los cruces de líneas eléctricas aéreas se situará a mayor altura la de tensión más elevada y, en el caso de igual tensión; la que se instale con posterioridad. En todo caso, siempre que fuera preciso sobreelevar la línea preexistente, será de cargo del propietario de la nueva línea la modificación de la línea ya instalada.

Se procurará que el cruce se efectúe en la proximidad de uno de los apoyos de la línea más elevada, pero la distancia entre los conductores de la línea inferior y las partes más próximas de los apoyos de la línea superior no deberá ser inferior a:

Dadd + Del = 1,5 + Del en metros,

con un mínimo de:

• 2 metros para líneas de tensión de hasta 45 kV.

• 3 metros para líneas de tensión superior a 45 kV y hasta 66 kV.

• 4 metros para líneas de tensión superior a 66 kV y hasta 132 kV.

• 5 metros para líneas de tensión superior a 132 kV y hasta 220 kV.

• 7 metros para líneas de tensión superior a 220 kV y hasta 400 kV.

y considerándose los conductores de la misma en su posición de máxima desviación, bajo la acción de la hipótesis de viento a del apartado 3.2.3. Los valores de D_el se indican en el apartado 5.2 en función de la tensión más elevada de la línea inferior.

La mínima distancia vertical entre los conductores de fase de ambas líneas en las condiciones más desfavorables, no deberá ser inferior a:

Dadd + Dpp en metros.

A la distancia de aislamiento adicional, D_add, se le aplicarán los valores de la tabla 17:

Tabla 17. Distancias de aislamiento adicional D_add a otras líneas eléctricas aéreas o líneas aéreas de telecomunicación

Los valores de D_pp se indican en el apartado 5.2, en función de la tensión más elevada de la línea.

La distancia mínima vertical entre los conductores de fase de la línea eléctrica superior y los cables de tierra convencionales o cables compuestos tierra-óptico (OPGW) de la línea eléctrica inferior en el caso de que existan, no deberá ser inferior a:

Dadd + Del = 1,5 + Del en metros,

con un mínimo de 2 metros. Los valores de D_el se indican en el apartado 5.2; en función de la tensión más elevada de la línea.

Independientemente del punto de cruce de ambas líneas, la mínima distancia vertical entre los conductores de fase de ambas líneas, o entre los conductores de fase de la línea eléctrica superior y los cables de guarda de la línea eléctrica inferior, en el caso de que existan, se comprobará considerando:

1. Los conductores de fase de la línea eléctrica superior en las condiciones más desfavorables de flecha máxima establecidas en el proyecto de la línea

2. Los conductores de fase o los cables de guarda de la línea eléctrica inferior sin sobrecarga alguna a la temperatura mínima según la zona (-5 °C en zona A, -15 °C en zona B y -20 °C en zona C).

En general, cuando el punto de cruce de ambas líneas se encuentre en las proximidades del centro del vano de la línea inferior, se tendrá en cuenta la posible desviación de los conductores de fase por la acción del viento.

Como se indica en el apartado 5.2, las distancias externas mínimas de seguridad D_add + D_el deben ser siempre superiores a 1,1 veces a_som, distancia de descarga de la cadena de aisladores, definida como la distancia más corta en línea recta, entre las partes con tensión y las partes puestas a tierra.

Cuando la resultante de los esfuerzos del conductor en alguno de los apoyos de cruce de la línea inferior tenga componente vertical ascendente, se tomarán las debidas precauciones para que no se desprendan los conductores, aisladores o soportes.

Podrán realizarse cruces de líneas, sin que la línea superior reúna en el cruce las prescripciones especiales señaladas en el apartado 5.3, si la línea inferior estuviera protegida en el cruce por un haz de cables de acero, situado entre ambas, con la suficiente resistencia mecánica para soportar la caída de los conductores de la línea superior; en el caso de que éstos se rompieran o desprendieran.

Los cables de acero de protección serán de acero galvanizado y estarán puestos a tierra en las condiciones prescritas en el apartado 7.

El haz de cables de protección tendrá una longitud sobre la línea inferior igual al menos a vez y media la proyección horizontal de la separación entre los conductores extremos de la línea superior, en la dirección de la línea inferior. Dicho haz de cables de protección podrá situarse sobre los mismos o diferentes apoyos de la línea inferior pero, en todo caso, los apoyos que lo soportan en su parte enterrada serán metálicos o de hormigón.

Para este caso, las distancias mínimas verticales entre los conductores de la línea superior e inferior y el haz de cables de protección serán 1,5 x D_el, con un mínimo de 0,75 metros, para las tensiones respectivas de las líneas en cuestión.

El órgano competente de la Administración podrá autorizar excepcionalmente, previa justificación, que se fijen sobre un mismo apoyo dos líneas que se crucen. En este caso, en dicho apoyo y en los conductores de la línea superior se cumplirán las prescripciones de seguridad reforzada determinadas en el apartado 5.3.

En estos casos en que por circunstancias singulares sea preciso que la línea de menor tensión cruce por encima de la de tensión superior, será preciso recabar la autorización expresa, teniendo presente en el cruce todas las prescripciones y criterios expuestos en el apartado 5.3.

Las líneas de telecomunicación serán consideradas como líneas eléctricas de baja tensión y su cruzamiento estará sujeto por lo tanto a las prescripciones de este apartado.

5.6.2 Paralelismos entre líneas eléctricas aéreas

No son de aplicación las prescripciones especiales definidas en el apartado 5.3.

Se entiende que existe paralelismo cuando dos o más líneas próximas siguen sensiblemente la misma dirección, aunque no sean rigurosamente paralelas.

Siempre que sea posible, se evitará la construcción de líneas paralelas de transporte o de distribución de energía eléctrica, a distancias inferiores a 1,5 veces de altura del apoyo más alto, entre las trazas de los conductores más próximos. Se exceptúan de la anterior recomendación las zonas de acceso a centrales generadores y estaciones transformadoras.

En todo caso, entre los conductores contiguos de las líneas paralelas, no deberá existir una separación inferior a la prescrita en el apartado.5.4.1, considerando los valores K, K', L, F y D_pp de la línea de mayor tensión.

El tendido de líneas de diferente tensión sobre apoyos comunes se permitirá cuando sean de iguales características en orden a la clase de corriente y frecuencia, salvo que se trate de líneas de transporte y telecomunicación o maniobra de la misma empresa y siempre que estas últimas estén afectas exclusivamente al servicio de las primeras. La línea más elevada será preferentemente la de mayor tensión, y los apoyos tendrán la altura suficiente para que las separaciones entre los conductores de ambas líneas y, entre éstos y aquél, sean las que con carácter general se exigen y para que la distancia al terreno del conductor más bajo, en las condiciones más desfavorables, sea la establecida en el apartado 5.5.

Las líneas sobre apoyos comunes se considerarán como de tensión igual a la de la más elevada, a los efectos de explotación, conservación y seguridad en relación con personas y bienes. El aislamiento de la línea de menor tensión no será inferior al correspondiente de puesta a tierra de la línea de tensión más elevada.

5.6.3 Paralelismos entre líneas eléctricas aéreas y líneas de telecomunicación

No son de aplicación las prescripciones especiales definidas en el apartado 5.3.

Se evitará siempre que se pueda el paralelismo de las líneas eléctricas de alta tensión con líneas de telecomunicación, y cuando ello no sea posible se mantendrá entre las trazas de los conductores más próximos de una y otra línea una distancia mínima igual a 1,5 veces la altura del apoyo más alto.

5.7 Distancias a carreteras

Para la instalación de los apoyos, tanto en el caso de cruzamiento como en el caso de paralelismo, se tendrán en cuenta las siguientes consideraciones:

1. Para la Red de Carreteras del Estado, la instalación de apoyos se realizará preferentemente detrás de la línea límite de edificación y a una distancia a la arista exterior de la calzada superior a vez y media su altura. La línea límite de edificación es la situada a 50 metros en autopistas, autovías y vías rápidas, y a 25 metros en el resto de carreteras de la Red de Carreteras del Estado de la arista exterior de la calzada.

2. Para las carreteras no pertenecientes a la Red de Carreteras del Estado, la instalación de los apoyos deberá cumplir la normativa vigente de cada comunidad autónoma aplicable a tal efecto.

3. Independientemente de que la carretera pertenezca o no a la Red de Carreteras del Estado, para la colocación de apoyos dentro de la zona de afección de la carretera, se solicitará la oportuna autorización a los órganos competentes de la Administración. Para la Red de Carreteras del Estado, la zona de afección comprende una distancia de 100 metros desde la arista exterior de la explanación en el caso de autopistas, autovías y vías rápidas, y 50 metros en el resto de carreteras de la Red de Carreteras del Estado.

4. En circunstancias topográficas excepcionales, y previa justificación técnica y aprobación del órgano competente de la Administración, podrá permitirse la colocación de apoyos a distancias menores de las fijadas.

5.7.1 Cruzamientos

Son de aplicación las prescripciones especiales definidas en el apartado 5.3 quedando modificadas de la siguiente forma:

Condición a: En lo que se refiere al cruce con carreteras locales y vecinales, se admite la existencia de un empalme por conductor en el vano de cruce para las líneas de tensión nominal superior a 30 kV.

La distancia mínima de los conductores sobre la rasante de la carretera será de:

Dadd + Del en metros,

con una distancia mínima de 7 metros. Los valores de D_el se indican en el apartado 5.2 en función de la tensión más elevada de la línea.

5.7.2 Paralelismos

No son de aplicación las prescripciones especiales definidas en el apartado 5.3.

5.8 Distancias a ferrocarriles sin electrificar

Para la instalación de los apoyos, tanto en el caso de paralelismo como en el caso de cruzamientos, se tendrán en cuenta las siguientes consideraciones:

1. A ambos lados de las líneas ferroviarias que formen parte de la red ferroviaria de interés general se establece la línea límite de edificación desde la cual hasta la línea ferroviaria queda prohibido cualquier tipo de obra de edificación, reconstrucción o ampliación.

2. La línea límite de edificación es la situada a 50 metros de la arista exterior de la explanación medidos en horizontal y perpendicularmente al carril exterior de la vía férrea. No se autorizará la instalación de apoyos dentro de la superficie afectada por la línea límite de edificación.

3. Para la colocación de apoyos en la zona de protección de las líneas ferroviarias, se solicitará la oportuna autorización a los órganos competentes de la Administración. La línea límite de la zona de protección es la situada a 70 metros de la arista exterior de la explanación, medidos en horizontal y perpendicularmente al carril exterior de la vía férrea.

4. En los cruzamientos no se podrán instalar los apoyos a una distancia de la arista exterior de la explanación inferior a vez y media la altura del apoyo.

5. En circunstancias topográficas excepcionales, y previa justificación técnica y aprobación del órgano competente de la Administración, podrá permitirse la colocación de apoyos a distancias menores de las fijadas.

5.8.1 Cruzamientos

Son de aplicación las prescripciones especiales definidas en el apartado 5.3.

La distancia mínima de los conductores de la línea eléctrica sobre las cabezas de los carriles será la misma que para cruzamientos con carreteras.

5.8.2 Paralelismos

No son de aplicación las prescripciones especiales definidas en el apartado 5.3.

5.9 Distancias a ferrocarriles electrificados, tranvías y trolebuses

Para la instalación de los apoyos, tanto en el caso de paralelismo como en el caso de cruzamientos, se seguirá lo indicado en al apartado 5.8 para ferrocarriles sin electrificar.

5.9.1 Cruzamientos

Son de aplicación las prescripciones especiales definidas en el apartado 5.3.

En el cruzamiento entre las líneas eléctricas y los ferrocarriles electrificados, tranvías y trolebuses, la distancia mínima vertical de los conductores de la línea eléctrica, con su máxima flecha vertical, según las hipótesis del apartado 3.2.3, sobre el conductor más alto de todas las líneas de energía eléctrica, telefónicas y telegráficas del ferrocarril será de:

Dadd + Del = 3,5 + Del en metros,

con un mínimo de 4 metros. Los valores de De, se indican en el apartado 5.2 en función de la tensión más elevada de la línea.

Además, en el caso de ferrocarriles, tranvías y trolebuses provistos de trole, o de otros elementos de toma de corriente que puedan accidentalmente separarse de la línea de contacto, los conductores de la línea eléctrica deberán estar situados a una altura tal que, al desconectarse el órgano de toma de corriente, no quede, teniendo en cuenta la posición más desfavorable que pueda adoptar, a menor distancia de aquellos que la definida anteriormente.

5.9.2 Paralelismos

No son de aplicación las prescripciones especiales definidas en el apartado 5.3.

5.10 Distancias a teleféricos y cables transportadores

5.10.1 Cruzamientos

Son de aplicación las prescripciones especiales definidas en el apartado 5.3.

El cruce de una línea eléctrica con teleféricos o cables transportadores deberá efectuarse siempre superiormente, salvo casos razonadamente muy justificados que expresamente se autoricen.

La distancia mínima vertical entre los conductores de la línea eléctrica, con su máxima flecha vertical según las hipótesis del apartado 3.2.3, y la parte más elevada del teleférico, teniendo en cuenta las oscilaciones de los cables del mismo durante su explotación normal y la posible sobre elevación que pueda alcanzar por reducción de carga en caso de accidente será de:

Dadd + Del = 4,5 + Del en metros,

con un mínimo de 5 metros. Los valores de D_el se indican en el apartado 5.2 en función de la tensión más elevada de la línea.

La distancia horizontal entre la parte más próxima del teleférico y los apoyos de la línea eléctrica en el vano de cruce será como mínimo la que se obtenga de la fórmula anteriormente indicada.

El teleférico deberá ser puesto a tierra en dos puntos, uno a cada lado del cruce, de acuerdo con las prescripciones del apartado 7.

5.10.2 Paralelismos

No son de aplicación las prescripciones especiales definidas en el apartado 5.3.

5.11 Distancias a ríos y canales, navegables o flotables

Para la instalación de los apoyos, tanto en el caso de paralelismo como en el caso de cruzamientos, se tendrán en cuenta las siguientes consideraciones:

1. La instalación de apoyos se realizará a una distancia de 25 metros y, como mínimo, vez y media la altura de los apoyos, desde el borde del cauce fluvial correspondiente al caudal de la máxima avenida. No obstante, podrá admitirse la colocación de apoyos a distancias inferiores si existe la autorización previa de la administración competente.

2. En circunstancias topográficas excepcionales, y previa justificación técnica y aprobación de la Administración, podrá permitirse la colocación de apoyos a distancias menores de las fijadas.

5.11.1 Cruzamientos

Son de aplicación las prescripciones especiales definidas en el apartado 5.3.

En los cruzamientos con ríos y canales, navegables o flotables, la distancia mínima vertical de los conductores, con su máxima flecha vertical según las hipótesis del apartado 3.2.3, sobre la superficie del agua para el máximo nivel que pueda alcanzar ésta será de:

• Líneas de categoría especial:

G + Dadd + Del = G + 3,5 + Del en metros,

• Resto de líneas:

G + Dadd + Del = G + 2,3 + Del en metros,

siendo G el gálibo. Los valores de D_el se indican en el apartado 5.2 en función de la tensión más elevada de la línea.

En el caso de que no exista gálibo definido se considerará éste igual a 4,7 metros.

5.11.2 Paralelismos

No son de aplicación las prescripciones especiales definidas en el apartado 5.3.

5.12 Paso por zonas

En general, para las líneas eléctricas aéreas con conductores desnudos se define la zona de servidumbre de vuelo como la franja de terreno definida por la proyección sobre el suelo de los conductores extremos, considerados éstos y sus cadenas de aisladores en las condiciones más desfavorables, sin contemplar distancia alguna adicional.

Las condiciones más desfavorables son considerar los conductores y sus cadenas de aisladores en su posición de máxima desviación, es decir, sometidos a la acción de su peso propio y a una sobrecarga de viento, según apartado 3.1.2, para una velocidad de viento de 120 km/h a la temperatura de +15 °C.

Las líneas aéreas de alta tensión deberán cumplir el Real Decreto 1955/2000, de 1 de diciembre, en todo lo referente a las limitaciones para la constitución de servidumbre de paso.

5.12.1 Bosques, árboles y masas de arbolado

No son de aplicación las prescripciones especiales definidas en el apartado 5.3.

Para evitar las interrupciones del servicio y los posibles incendios producidos por el contacto de ramas o troncos de árboles con los conductores de una línea eléctrica aérea, deberá establecerse, mediante la indemnización correspondiente, una zona de protección de la línea definida por la zona de servidumbre de vuelo, incrementada por la siguiente distancia de seguridad a ambos lados de dicha proyección:

Dadd + Del = 1,5 + Del en metros,

con un mínimo de 2 metros. Los valores de De, se indican en el apartado 5.2 en función de la tensión más elevada de la línea.

El responsable de la explotación de la línea estará obligado a garantizar que la distancia de seguridad entre los conductores de la línea y la masa de arbolado dentro de la zona de servidumbre de paso satisface las prescripciones de este reglamento, estando obligado el propietario de los terrenos a permitir la realización de tales actividades. Asimismo, comunicará al órgano competente de la administración las masas de arbolado excluidas de zona de servidumbre de paso, que pudieran comprometer las distancias de seguridad establecida en este reglamento. Deberá vigilar también que la calle por donde discurre la línea se mantenga libre de todo residuo procedente de su limpieza, al objeto de evitar la generación o propagación de incendios forestales.
