DOCUMENTO BÁSICO HS
Salubridad

Introducción

I. Objeto

Este Documento Básico (DB) tiene por objeto establecer reglas y procedimientos que permiten cumplir las exigencias básicas de salubridad. Las secciones de este DB se corresponden con las exigencias básicas HS 1 a HS 6. La correcta aplicación de cada sección supone el cumplimiento de la exigencia básica correspondiente. La correcta aplicación del conjunto del DB supone que se satisface el requisito básico «Higiene, salud y protección del medio ambiente».

Tanto el objetivo del requisito básico «Higiene, salud y protección del medio ambiente», como las exigencias básicas se establecen el artículo 13 de la Parte I de este CTE y son los siguientes:

II. Ámbito de aplicación

El ámbito de aplicación en este DB se especifica, para cada sección de las que se compone el mismo, en sus respectivos apartados.

El contenido de este DB se refiere únicamente a las exigencias básicas relacionadas con el requisito básico «Higiene, salud y protección del medio ambiente». También deben cumplirse las exigencias básicas de los demás requisitos básicos, lo que se posibilita mediante la aplicación del DB correspondiente a cada uno de ellos.

III. Criterios generales de aplicación

Pueden utilizarse otras soluciones diferentes a las contenidas en este DB, en cuyo caso deberá seguirse el procedimiento establecido en el artículo 5 del CTE, y deberá documentarse en el proyecto el cumplimiento de las exigencias básicas.

El «Catálogo de Elementos Constructivos del CTE» aporta valores para determinadas características técnicas exigidas en este documento básico. Los valores que el Catálogo asigna a soluciones constructivas que no se fabrican industrialmente sino que se generan en la obra tienen garantía legal en cuanto a su aplicación en los proyectos, mientras que para los productos de construcción fabricados industrialmente dichos valores tienen únicamente carácter genérico y orientativo.

Cuando se cita una disposición reglamentaria en este DB debe entenderse que se hace referencia a la versión vigente en el momento en el que se aplica el mismo. Cuando se cita una norma UNE, UNE-EN o UNE-EN ISO debe entenderse que se hace referencia a la versión que se indica, aun cuando exista una versión posterior, salvo en el caso de normas armonizadas UNE-EN que sean transposición de normas EN cuyas referencias hayan sido publicadas en el Diario Oficial de la Unión Europea, en el marco de la aplicación del Reglamento (UE) n.º 305/2011 del Parlamento Europeo y del Consejo, de 9 de marzo de 2011, por el que se establecen condiciones armonizadas para la comercialización de productos de construcción y se deroga la Directiva 89/106/CEE del Consejo, en cuyo caso la cita se deberá relacionar con la última Comunicación de la Comisión que incluya dicha referencia. En el caso de normas de métodos de ensayo referenciadas en las normas armonizadas, debe aplicarse la versión incluida en las normas armonizadas UNE-EN citadas anteriormente.

Las normas recogidas en este DB podrán ser sustituidas por otras de las utilizadas en cualquiera de los otros Estados miembros de la Unión Europea, o que sean parte del Acuerdo sobre el Espacio Económico Europeo, y en aquellos Estados que tengan un acuerdo de asociación aduanera con la Unión Europea, siempre que se demuestre que poseen especificaciones técnicas equivalentes.

IV. Condiciones particulares para el cumplimiento del DB HS

La aplicación de los procedimientos de este DB se llevará a cabo de acuerdo con las condiciones particulares que en el mismo se establecen y con las condiciones generales para el cumplimiento del CTE, las condiciones del proyecto, las condiciones en la ejecución de las obras y las condiciones del edificio que figuran en los artículos 5, 6, 7 y 8 respectivamente de la parte I del CTE.

V. Terminología

A efectos de aplicación de este DB, los términos que figuran en letra cursiva deben utilizarse conforme al significado y a las condiciones que se establecen para cada uno de ellos, bien en los apéndices A de cada una de las secciones de este DB, o bien en el Anejo III de la Parte I de este CTE, cuando sean términos de uso común en el conjunto del Código.

LE0000656545_20191228LE0000656545_20191228Documento Básico DB-HS de «Salubridad» de la Parte II redactado por los apartados tres y doce del artículo único del R.D. 732/2019, de 20 de diciembre, por el que se modifica el Código Técnico de la Edificación, aprobado por el R.D. 314/2006, de 17 de marzo («B.O.E.» 27 diciembre).Vigencia: 28 diciembre 2019

Índice

Sección HS 1 Protección frente a la humedad

1 Generalidades

1.1 Ámbito de aplicación

1.2 Procedimiento de verificación

2 Diseño

2.1 Muros

2.2 Suelos

2.3 Fachadas

2.4 Cubiertas

3 Dimensionado

3.1 Tubos de drenaje

3.2 Canaletas de recogida

3.3 Bombas de achique

4 Productos de Construcción

4.1 Características exigibles a los productos

4.2 Control de recepción en obra de productos

5 Construcción

5.1 Ejecución

5.2 Control de la ejecución

5.3 Control de la obra terminada

6 Mantenimiento y Conservación

Apéndice A Terminología

Apéndice B Notación

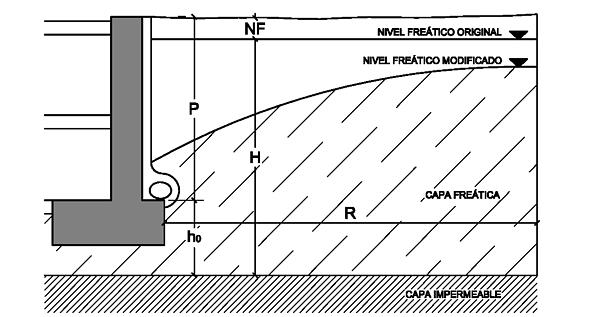

Apéndice C Cálculo del caudal de drenaje

Sección HS 2 Recogida y evacuación de residuos

1 Generalidades

1.1 Ámbito de aplicación

1.2 Procedimiento de verificación

2 Diseño y Dimensionado

2.1 Almacén de contenedores de edificio y espacio de reserva

2.2 Instalaciones de traslado por bajantes

2.3 Espacios de almacenamiento inmediato en las viviendas

3 Mantenimiento y Conservación

3.1 Almacén de contenedores de edificio

3.2 Instalaciones de traslado por bajantes

Apéndice A Terminología

Apéndice B Notación

Sección HS 3 Calidad del aire interior

1 Generalidades

1.1 Ámbito de aplicación

1.2 Procedimiento de verificación

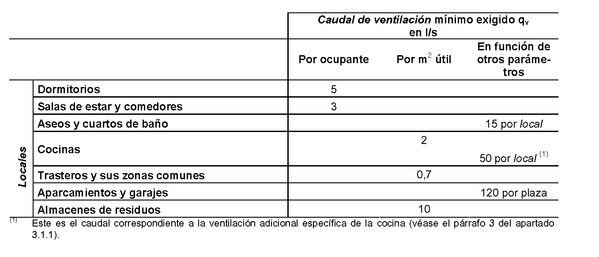

2 Caracterización y Cuantificación de las Exigencias

3 Diseño

3.1 Condiciones generales de los sistemas de ventilación

3.2 Condiciones particulares de los elementos

4 Dimensionado

4.1 Aberturas de ventilación

4.2 Conductos de extracción

4.3 Aspiradores híbridos, aspiradores mecánicos y extractores

4.4 Ventanas y puertas exteriores

5 Productos de Construcción

5.1 Características exigibles a los productos

5.2 Control de recepción en obra de productos

6 Construcción

6.1 Ejecución

6.2 Control de la ejecución

6.3 Control de la obra terminada

7 Mantenimiento y Conservación

Apéndice A Terminología

Apéndice B Notación

Sección HS 4 Suministro de agua

1 Generalidades

1.1 Ámbito de aplicación

1.2 Procedimiento de verificación

2 Caracterización y Cuantificación de las Exigencias

2.1 Propiedades de la instalación

2.2 Señalización

2.3 Ahorro de agua

3 Diseño

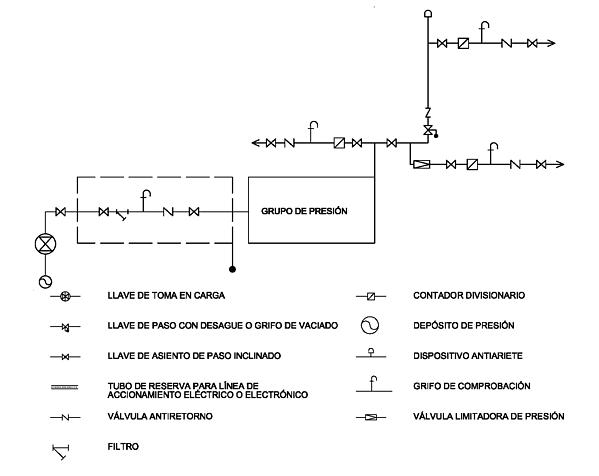

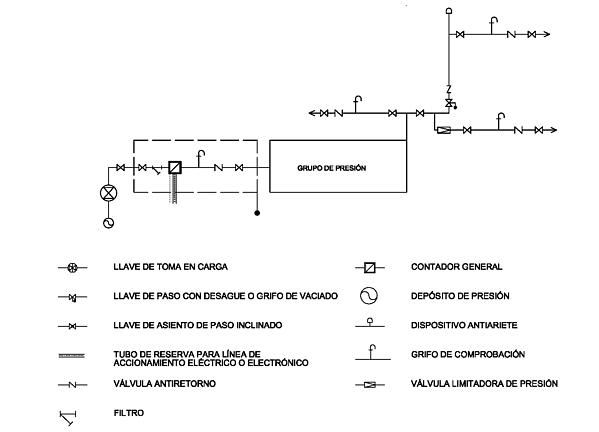

3.1 Esquema general de la instalación

3.2 Elementos que componen la instalación

3.3 Protección contra retornos

3.4 Separaciones respecto de otras instalaciones

3.5 Señalización

3.6 Ahorro de agua

4 Dimensionado

4.1 Reserva de espacio en el edificio

4.2 Dimensionado de las redes de distribución

4.3 Dimensionado de las derivaciones a cuartos húmedos y ramales de enlace

4.4 Dimensionado de las redes de ACS

4.5 Dimensionado de los equipos, elementos y dispositivos de la instalación

5 Construcción

5.1 Ejecución

5.2 Puesta en servicio

6 Productos de Construcción

6.1 Condiciones generales de los materiales

6.2 Condiciones particulares de las conducciones

6.3 Incompatibilidades

7 Mantenimiento y Conservación

7.1 Interrupción del servicio

7.2 Nueva puesta en servicio

7.3 Mantenimiento de las instalaciones

Apéndice A Terminología

Apéndice B Notaciones y unidades

Apéndice C Normas de referencia

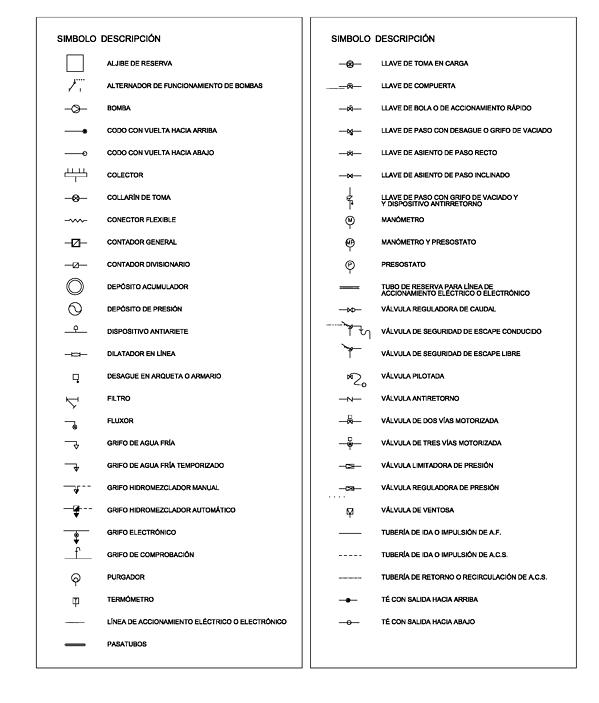

Apéndice D Simbología

Sección HS 5 Evacuación de aguas

1 Generalidades

1.1 Ámbito de aplicación

1.2 Procedimiento de verificación

2 Caracterización y Cuantificación de las Exigencias

3 Diseño

3.1 Condiciones generales de la evacuación

3.2 Configuraciones de los sistemas de evacuación

3.3 Elementos que componen las instalaciones

4 Dimensionado

4.1 Dimensionado de la red de evacuación de aguas residuales

4.2 Dimensionado de la red de evacuación de aguas pluviales

4.3 Dimensionado de los colectores de tipo mixto

4.4 Dimensionado de las redes de ventilación

4.5 Accesorios

4.6 Dimensionado de los sistemas de bombeo y elevación

5 Construcción

5.1 Ejecución de los puntos de captación

5.2 Ejecución de las redes de pequeña evacuación

5.3 Ejecución de bajantes y ventilaciones

5.4 Ejecución de albañales y colectores

5.5 Ejecución de los sistemas de elevación y bombeo

5.6 Pruebas

6 Productos de Construcción

6.1 Características generales de los materiales

6.2 Materiales de las canalizaciones

6.3 Materiales de los puntos de captación

6.4 Condiciones de los materiales de los accesorios

7 Mantenimiento y Conservación

Apéndice A Terminología

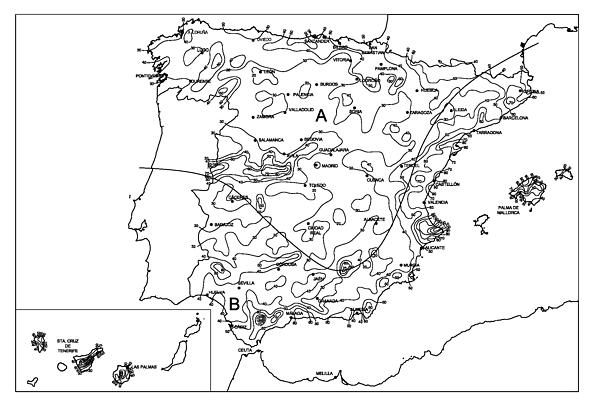

Apéndice B Mapa de intensidad pluviométrica

Apéndice C Normas de referencia

Sección HS 6 Protección frente a la exposición al radón.

1 Ámbito de aplicación.

2 Caracterización y cuantificación de la exigencia.

3 Verificación y justificación del cumplimiento de la exigencia.

3.1 Barrera de protección.

3.2 Espacio de contención ventilado.

3.3 Despresurización del terreno.

4. Productos de construcción.

4.1 Características exigibles a los productos.

4.2 Control de recepción en obra de productos.

5. Construcción.

5.1 Ejecución.

5.2 Control de la ejecución.

5.3 Control de la obra terminada.

6. Mantenimiento y conservación.

Apéndice A Terminología.

Apéndice B. Clasificación de municipios en función del potencial de radón.

Apéndice C. Determinación del promedio anual de concentración de radón en el aire de los locales habitables de un edificio.

Sección HS 1
Protección frente a la humedad

1. Generalidades

1.1. Ámbito de aplicación

• 1. Esta sección se aplica a los muros y los suelos que están en contacto con el terreno y a los cerramientos que están en contacto con el aire exterior (fachadas y cubiertas) de todos los edificios incluidos en el ámbito de aplicación general del CTE. Los suelos elevados se consideran suelos que están en contacto con el terreno. Las medianerías que vayan a quedar descubiertas porque no se ha edificado en los solares colindantes o porque la superficie de las mismas excede a las de las colindantes se consideran fachadas. Los suelos de las terrazas y los de los balcones se consideran cubiertas.
• 2. La comprobación de la limitación de humedades de condensación superficiales e intersticiales debe realizarse según lo establecido en la Sección HE-1 Limitación de la demanda energética del DB HE Ahorro de energía.

1.2. Procedimiento de verificación

• 1. Para la aplicación de esta sección debe seguirse la secuencia que se expone a continuación.
• 2. Cumplimiento de las siguientes condiciones de diseño del apartado 2 relativas a los elementos constructivos:
  • a) muros:
    • i) sus características deben corresponder con las especificadas en el apartado 2.1.2 según elgrado de impermeabilidad exigido en al apartado 2.1.1;
    • ii) las características de los puntos singulares del mismo deben corresponder con las especificadas en el apartado 2.1.3;

  • b) suelos:
    • i) sus características deben corresponder con las especificadas en el apartado 2.2.2 según elgrado de impermeabilidad exigido en el apartado 2.2.1;
    • ii) las características de los puntos singulares de los mismos deben corresponder con las especificadas en el apartado 2.2.3;
  • c) fachadas:
    • i) las características de las fachadas deben corresponder con las especificadas en el apartado 2.3.2 según el grado de impermeabilidad exigido en al apartado 2.3.1;
    • ii) las características de los puntos singulares de las mismas deben corresponder con las especificadas en el apartado 2.3.3;
  • d) cubiertas:
    • i) las características de las cubiertas deben corresponder con las especificadas en el apartado 2.4.2;
    • ii) las características de los componentes de las mismas deben corresponder con las especificadas en el apartado 2.4.3;
    • iii) las características de los puntos singulares de las mismas deben corresponder con las especificadas en el apartado 2.4.4.
• 3. Cumplimiento de las condiciones de dimensionado del apartado 3 relativas a los tubos de drenaje, a las canaletas de recogida del agua filtrada en los muros parcialmente estancos y a las bombas de achique.
• 4. Cumplimiento de las condiciones relativas a los productos de construcción del apartado 4.
• 5. Cumplimiento de las condiciones de construcción del apartado 5.
• 6. Cumplimiento de las condiciones de mantenimiento y conservación del apartado 6.

2. Diseño

2.1. Muros

2.1.1.Grado de impermeabilidad

• 1. El grado de impermeabilidad mínimo exigido a los muros que están en contacto con el terreno frente a la penetración del agua del terreno y de las escorrentías se obtiene en la tabla 2.1 en función de la presencia de agua y del coeficiente de permeabilidad del terreno.
• 2. La presencia de agua se considera
  • a) baja cuando la cara inferior del suelo en contacto con el terreno se encuentra por encima del nivel freático;
  • b) media cuando la cara inferior del suelo en contacto con el terreno se encuentra a la misma profundidad que el nivel freático o a menos de dos metros por debajo;
  • c) alta cuando la cara inferior del suelo en contacto con el terreno se encuentra a dos o más metros por debajo del nivel freático.

2.1.2. Condiciones de las soluciones constructivas

• 1. Las condiciones exigidas a cada solución constructiva, en función del tipo de muro, del tipo de impermeabilización y del grado de impermeabilidad, se obtienen en la tabla 2.2. Las casillas sombreadas se refieren a soluciones que no se consideran aceptables y la casilla en blanco a una solución a la que no se le exige ninguna condición para los grados de impermeabilidad correspondientes.

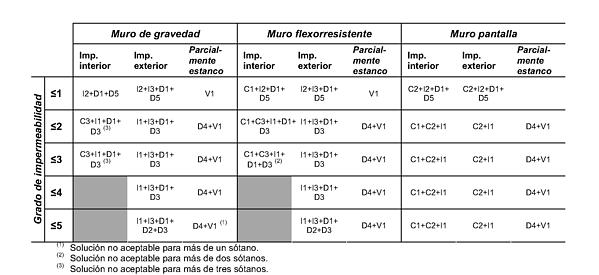

  Tabla 2.2 Condiciones de las soluciones de muro



• 2. A continuación se describen las condiciones agrupadas en bloques homogéneos.
  • C) Constitución del muro:
    • C.1. Cuando el muro se construya in situ debe utilizarse hormigón hidrófugo.
    • C.2. Cuando el muro se construya in situ debe utilizarse hormigón de consistencia fluida.
    • C.3. Cuando el muro sea de fábrica deben utilizarse bloques o ladrillos hidrofugados y mortero hidrófugo.
  • I) Impermeabilización:
    • I.1. La impermeabilización debe realizarse mediante la colocación en el muro de una lámina impermeabilizante, o la aplicación directa in situ de productos líquidos, tales como polímeros acrílicos, caucho acrílico, resinas sintéticas o poliéster. En los muros pantalla construidos con excavación la impermeabilización se consigue mediante la utilización de lodos bentoníticos.

      Si se impermeabiliza interiormente con lámina ésta debe ser adherida.

      Si se impermeabiliza exteriormente con lámina, cuando ésta sea adherida debe colocarse una capa antipunzonamiento en su cara exterior y cuando sea no adherida debe colocarse una capa antipunzonamiento en cada una de sus caras. En ambos casos, si se dispone una lámina drenante puede suprimirse la capa antipunzonamiento exterior.

      Si se impermeabiliza mediante aplicaciones líquidas debe colocarse una capa protectora en su cara exterior salvo que se coloque una lámina drenante en contacto directo con la impermeabilización. La capa protectora puede estar constituida por un geotextil o por mortero reforzado con una armadura.

    • I.2. La impermeabilización debe realizarse mediante la aplicación de una pintura impermeabilizante o según lo establecido en I1. En muros pantalla construidos con excavación, la impermeabilización se consigue mediante la utilización de lodos bentoníticos.
    • I.3. Cuando el muro sea de fábrica debe recubrirse por su cara interior con un revestimiento hidrófugo, tal como una capa de mortero hidrófugo sin revestir, una hoja de cartón-yeso sin yeso higroscópico u otro material no higroscópico.
  • D) Drenaje y evacuación:
    • D.1. Debe disponerse una capa drenante y una capa filtrante entre el muro y el terreno o, cuando existe una capa de impermeabilización, entre ésta y el terreno. La capa drenante puede estar constituida por una lámina drenante, grava, una fábrica de bloques de arcilla porosos u otro material que produzca el mismo efecto.

      Cuando la capa drenante sea una lámina, el remate superior de la lámina debe protegerse de la entrada de agua procedente de las precipitaciones y de las escorrentías.

    • D.2. Debe disponerse en la proximidad del muro un pozo drenante cada 50 m como máximo. El pozo debe tener un diámetro interior igual o mayor que 0,7 m y debe disponer de una capa filtrante que impida el arrastre de finos y de dos bombas de achique para evacuar el agua a la red de saneamiento o a cualquier sistema de recogida para su reutilización posterior.
    • D.3. Debe colocarse en el arranque del muro un tubo drenante conectado a la red de saneamiento o a cualquier sistema de recogida para su reutilización posterior y, cuando dicha conexión esté situada por encima de la red de drenaje, al menos una cámara de bombeo con dos bombas de achique.
    • D.4. Deben construirse canaletas de recogida de agua en la cámara del muro conectadas a la red de saneamiento o a cualquier sistema de recogida para su reutilización posterior y, cuando dicha conexión esté situada por encima de las canaletas, al menos una cámara de bombeo con dos bombas de achique.
    • D.5. Debe disponerse una red de evacuación del agua de lluvia en las partes de la cubierta y del terreno que puedan afectar al muro y debe conectarse aquélla a la red de saneamiento o a cualquier sistema de recogida para su reutilización posterior.
  • V) Ventilación de la cámara:
    • V.1. Deben disponerse aberturas de ventilación en el arranque y la coronación de la hoja interior y ventilarse el local al que se abren dichas aberturas con un caudal de, al menos, 0,7 l/s por cada m² de superficie útil del mismo.

      Las aberturas de ventilación deben estar repartidas al 50% entre la parte inferior y la coronación de la hoja interior junto al techo, distribuidas regularmente y dispuestas al tresbolillo. La relación entre el área efectiva total de las aberturas, S_s, en cm², y la superficie de la hoja interior, A_h, en m², debe cumplir la siguiente condición:



      La distancia entre aberturas de ventilación contiguas no debe ser mayor que 5 m.

2.1.3. Condiciones de los puntos singulares

• 1. Deben respetarse las condiciones de disposición de bandas de refuerzo y de terminación, las de continuidad o discontinuidad, así como cualquier otra que afecte al diseño, relativas al sistema de impermeabilización que se emplee.

2.1.3.1. Encuentros del muro con las fachadas

• 1. Cuando el muro se impermeabilice por el interior, en los arranques de la fachada sobre el mismo, el impermeabilizante debe prolongarse sobre el muro en todo su espesor a más de 15 cm por encima del nivel del suelo exterior sobre una banda de refuerzo del mismo material que la barrera impermeable utilizada que debe prolongarse hacia abajo 20 cm, como mínimo, a lo largo del paramento del muro. Sobre la barrera impermeable debe disponerse una capa de mortero de regulación de 2 cm de espesor como mínimo.
• 2. En el mismo caso cuando el muro se impermeabilice con lámina, entre el impermeabilizante y la capa de mortero, debe disponerse una banda de terminación adherida del mismo material que la banda de refuerzo, y debe prolongarse verticalmente a lo largo del paramento del muro hasta 10 cm, como mínimo, por debajo del borde inferior de la banda de refuerzo (Véase la figura 2.1).

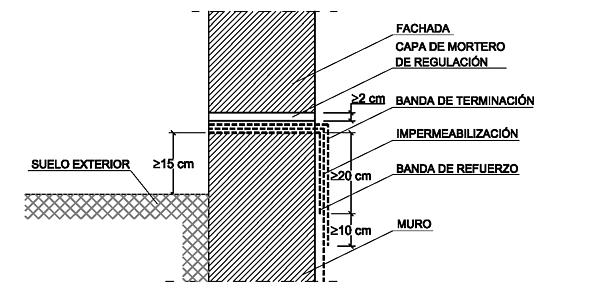

  Figura 2.1 Ejemplo de encuentro de un muro impermeabilizado por el interior con lámina con una fachada

• 3. Cuando el muro se impermeabilice por el exterior, en los arranques de las fachadas sobre el mismo, el impermeabilizante debe prolongarse más de 15 cm por encima del nivel del suelo exterior y el remate superior del impermeabilizante debe relizarse según lo descrito en el apartado 2.4.4.1.2 o disponiendo un zócalo según lo descrito en el apartado 2.3.3.2.
• 4. Deben respetarse las condiciones de disposición de bandas de refuerzo y de terminación así como las de continuidad o discontinuidad, correspondientes al sistema de impermeabilización que se emplee.

2.1.3.2. Encuentros del muro con las cubiertas enterradas

• 1. Cuando el muro se impermeabilice por el exterior, el impermeabilizante del muro debe soldarse o unirse al de la cubierta.

2.1.3.3. Encuentros del muro con las particiones interiores

• 1. Cuando el muro se impermeabilice por el interior las particiones deben construirse una vez realizada la impermeabilización y entre el muro y cada partición debe disponerse una junta sellada con material elástico que, cuando vaya a estar en contacto con el material impermeabilizante, debe ser compatible con él.

2.1.3.4. Paso de conductos

• 1. Los pasatubos deben disponerse de tal forma que entre ellos y los conductos exista una holgura que permita las tolerancias de ejecución y los posibles movimientos diferenciales entre el muro y el conducto.
• 2. Debe fijarse el conducto al muro con elementos flexibles.
• 3. Debe disponerse un impermeabilizante entre el muro y el pasatubos y debe sellarse la holgura entre el pasatubos y el conducto con un perfil expansivo o un mástico elástico resistente a la compresión.

2.1.3.5. Esquinas y rincones

• 1. Debe colocarse en los encuentros entre dos planos impermeabilizados una banda o capa de refuerzo del mismo material que el impermeabilizante utilizado de una anchura de 15 cm como mínimo y centrada en la arista.
• 2. Cuando las bandas de refuerzo se apliquen antes que el impermeabilizante del muro deben ir adheridas al soporte previa aplicación de una imprimación.

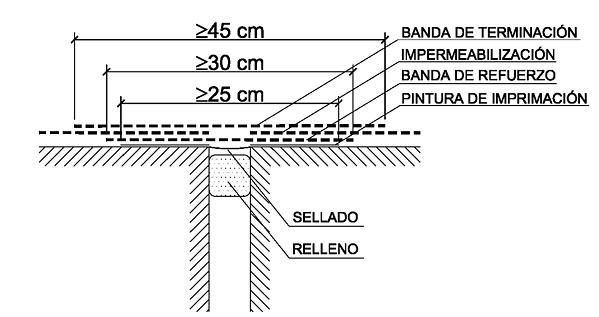

2.1.3.6. Juntas

• 1. En las juntas verticales de los muros de hormigón prefabricado o de fábrica impermeabilizados con lámina deben disponerse los siguientes elementos (Véase la figura 2.2):
  • a) cuando la junta sea estructural, un cordón de relleno compresible y compatible químicamente con la impermeabilización;
  • b) sellado de la junta con una masilla elástica;
  • c) pintura de imprimación en la superficie del muro extendida en una anchura de 25 cm como mínimo centrada en la junta;
  • d) una banda de refuerzo del mismo material que el impermeabilizante con una armadura de fibra de poliéster y de una anchura de 30 cm como mínimo centrada en la junta;
  • e) el impermeabilizante del muro hasta el borde de la junta;
  • f) una banda de terminación de 45 cm de anchura como mínimo centrada en la junta, del mismo material que la de refuerzo y adherida a la lámina.



  Figura 2.2 Ejemplo de junta estructural

• 2. En las juntas verticales de los muros de hormigón prefabricado o de fábrica impermeabilizados con productos líquidos deben disponerse los siguientes elementos:
  • a) cuando la junta sea estructural, un cordón de relleno compresible y compatible químicamente con la impermeabilización;
  • b) sellado de la junta con una masilla elástica;
  • c) la impermeabilización del muro hasta el borde de la junta;
  • d) una banda de refuerzo de una anchura de 30 cm como mínimo centrada en la junta y del mismo material que el impermeabilizante con una armadura de fibra de poliéster o una banda de lámina impermeable.
• 3. En el caso de muros hormigonados in situ, tanto si están impermeabilizados con lámina o con productos líquidos, para la impermeabilización de las juntas verticales y horizontales, debe disponerse una banda elástica embebida en los dos testeros de ambos lados de la junta.
• 4. Las juntas horizontales de los muros de hormigón prefabricado deben sellarse con mortero hidrófugo de baja retracción o con un sellante a base de poliuretano.

2.2. Suelos

2.2.1.Grado de impermeabilidad

• 1. El grado de impermeabilidad mínimo exigido a los suelos que están en contacto con el terreno frente a la penetración del agua de éste y de las escorrentías se obtiene en la tabla 2.3 en función de la presencia de agua determinada de acuerdo con 2.1.1 y del coeficiente de permeabilidad del terreno.

2.2.2. Condiciones de las soluciones constructivas

• 1. Las condiciones exigidas a cada solución constructiva, en función del tipo de muro, del tipo de suelo, del tipo de intervención en el terreno y del grado de impermeabilidad, se obtienen en la tabla 2.4. Las casillas sombreadas se refieren a soluciones que no se consideran aceptables y las casillas en blanco a soluciones a las que no se les exige ninguna condición para los grados de impermeabilidad correspondientes.

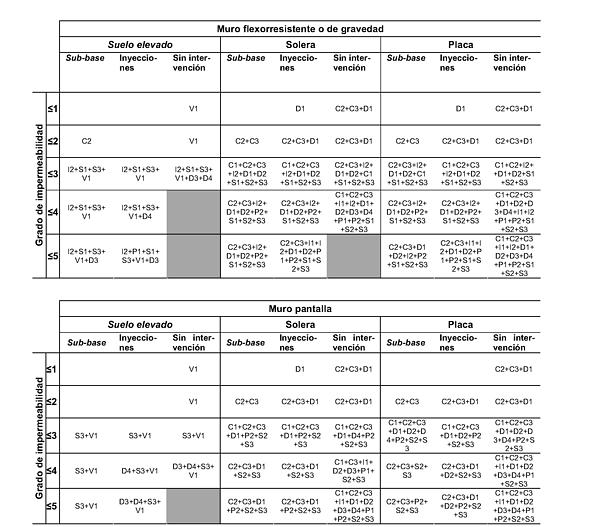

  Tabla 2.4 Condiciones de las soluciones de suelo



• 2. A continuación se describen las condiciones agrupadas en bloques homogéneos.
  • C) Constitución del suelo:
    • C.1. Cuando el suelo se construya in situ debe utilizarse hormigón hidrófugo de elevada compacidad.
    • C.2. Cuando el suelo se construya in situ debe utilizarse hormigón de retracción moderada.
    • C.3. Debe realizarse una hidrofugación complementaria del suelo mediante la aplicación de un producto líquido colmatador de poros sobre la superficie terminada del mismo.
  • I) Impermeabilización:
    • I.1. Debe impermeabilizarse el suelo externamente mediante la disposición de una lámina sobre la capa base de regulación del terreno.

      Si la lámina es adherida debe disponerse una capa antipunzonamiento por encima de ella.

      Si la lámina es no adherida ésta debe protegerse por ambas caras con sendas capas antipunzonamiento.

      Cuando el suelo sea una placa, la lámina debe ser doble.

    • I.2. Debe impermeabilizarse, mediante la disposición sobre la capa de hormigón de limpieza de una lámina, la base de la zapata en el caso de muro flexorresistente y la base del muro en el caso de muro por gravedad.

      Si la lámina es adherida debe disponerse una capa antipunzonamiento por encima de ella.

      Si la lámina es no adherida ésta debe protegerse por ambas caras con sendas capas antipunzonamiento.

      Deben sellarse los encuentros de la lámina de impermeabilización del suelo con la de la base del muro o zapata.

  • D) Drenaje y evacuación:
    • D.1. Debe disponerse una capa drenante y una capa filtrante sobre el terreno situado bajo el suelo. En el caso de que se utilice como capa drenante un encachado, debe disponerse una lámina de polietileno por encima de ella.
    • D.2. Deben colocarse tubos drenantes, conectados a la red de saneamiento o a cualquier sistema de recogida para su reutilización posterior, en el terreno situado bajo el suelo y, cuando dicha conexión esté situada por encima de la red de drenaje, al menos una cámara de bombeo con dos bombas de achique.
    • D.3. Deben colocarse tubos drenantes, conectados a la red de saneamiento o a cualquier sistema de recogida para su reutilización posterior, en la base del muro y, cuando dicha conexión esté situada por encima de la red de drenaje, al menos una cámara de bombeo con dos bombas de achique.

      En el caso de muros pantalla los tubos drenantes deben colocarse a un metro por debajo del suelo y repartidos uniformemente junto al muro pantalla.

    • D.4. Debe disponerse un pozo drenante por cada 800 m² en el terreno situado bajo el suelo. El diámetro interior del pozo debe ser como mínimo igual a 70 cm. El pozo debe disponer de una envolvente filtrante capaz de impedir el arrastre de finos del terreno. Deben disponerse dos bombas de achique, una conexión para la evacuación a la red de saneamiento o a cualquier sistema de recogida para su reutilización posterior y un dispositivo automático para que el achique sea permanente.
  • P) Tratamiento perimétrico:
    • P.1. La superficie del terreno en el perímetro del muro debe tratarse para limitar el aporte de agua superficial al terreno mediante la disposición de una acera, una zanja drenante o cualquier otro elemento que produzca un efecto análogo.
    • P.2. Debe encastrarse el borde de la placa o de la solera en el muro.
  • S) Sellado de juntas:
    • S.1. Deben sellarse los encuentros de las láminas de impermeabilización del muro con las del suelo y con las dispuestas en la base inferior de las cimentaciones que estén en contacto con el muro.
    • S.2. Deben sellarse todas las juntas del suelo con banda de PVC o con perfiles de caucho expansivo o de bentonita de sodio.
    • S.3. Deben sellarse los encuentros entre el suelo y el muro con banda de PVC o con perfiles de caucho expansivo o de bentonita de sodio, según lo establecido en el apartado 2.2.3.1.
  • V) Ventilación de la cámara:
    • V.1. El espacio existente entre el suelo elevado y el terreno debe ventilarse hacia el exterior mediante aberturas de ventilación repartidas al 50% entre dos paredes enfrentadas, dispuestas regularmente y al tresbolillo. La relación entre el área efectiva total de las aberturas, S_s, en cm², y la superficie del suelo elevado, A_s, en m² debe cumplir la condición:



      La distancia entre aberturas de ventilación contiguas no debe ser mayor que 5 m.

2.2.3. Condiciones de los puntos singulares

• 1. Deben respetarse las condiciones de disposición de bandas de refuerzo y de terminación, las de continuidad o discontinuidad, así como cualquier otra que afecte al diseño, relativas al sistema de impermeabilización que se emplee.

2.2.3.1. Encuentros del suelo con los muros

• 1. En los casos establecidos en la tabla 2.4 el encuentro debe realizarse de la forma detallada a continuación.
• 2. Cuando el suelo y el muro sean hormigonados in situ, excepto en el caso de muros pantalla, debe sellarse la junta entre ambos con una banda elástica embebida en la masa del hormigón a ambos lados de la junta.
• 3. Cuando el muro sea un muro pantalla hormigonado in situ, el suelo debe encastrarse y sellarse en el intradós del muro de la siguiente forma (Véase la figura 2.3):
  • a) debe abrirse una roza horizontal en el intradós del muro de 3 cm de profundidad como máximo que dé cabida al suelo más 3 cm d e anchura como mínimo;
  • b) debe hormigonarse el suelo macizando la roza excepto su borde superior que debe sellarse con un perfil expansivo.

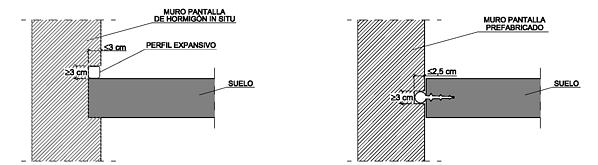

  Figura 2.3 Ejemplos de encuentro del suelo con un muro

• 4. Cuando el muro sea prefabricado debe sellarse la junta conformada con un perfil expansivo situado en el interior de la junta (Véase la figura 2.3).

2.2.3.2. Encuentros entre suelos y particiones interiores

• 1. Cuando el suelo se impermeabilice por el interior, la partición no debe apoyarse sobre la capa de impermeabilización, sino sobre la capa de protección de la misma.

2.3. Fachadas

2.3.1.Grado de impermeabilidad

• 1. El grado de impermeabilidad mínimo exigido a las fachadas frente a la penetración de las precipitaciones se obtiene en la tabla 2.5 en función de la zona pluviométrica de promedios y del grado de exposición al viento correspondientes al lugar de ubicación del edificio. Estos parámetros se determinan de la siguiente forma:
  • a) la zona pluviométrica de promedios se obtiene de la figura 2.4;
  • b) el grado de exposición al viento se obtiene en la tabla 2.6 en función de la altura de coronación del edificio sobre el terreno, de la zona eólica correspondiente al punto de ubicación, obtenida de la figura 2.5, y de la clase del entorno en el que está situado el edificio que será E0 cuando se trate de un terreno tipo I, II o III y E1 en los demás casos, según la clasificación establecida en el DB SE:
    • Terreno tipo I: Borde del mar o de un lago con una zona despejada de agua en la dirección del viento de una extensión mínima de 5 km.
    • Terreno tipo II: Terreno rural llano sin obstáculos ni arbolado de importancia.
    • Terreno tipo III: Zona rural accidentada o llana con algunos obstáculos aislados tales como árboles o construcciones pequeñas.
    • Terreno tipo IV: Zona urbana, industrial o forestal.
    • Terreno tipo V: Centros de negocio de grandes ciudades, con profusión de edificios en altura.

Tabla 2.5 Grado de impermeabilidad mínimo exigido a las fachadas

Figura 2.4. Zonas pluviométricas de promedios en función del índice pluviométrico anual

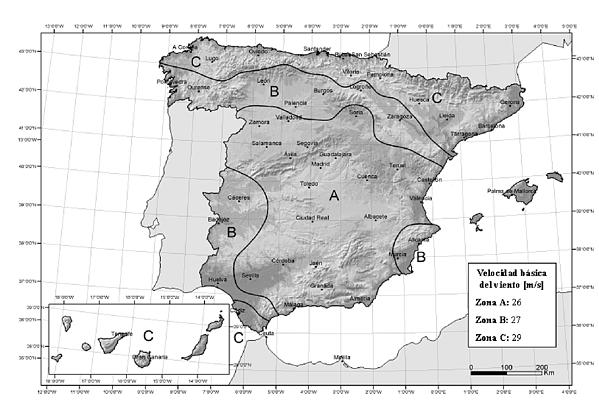

Figura 2.5 Zonas eólicas

2.3.2. Condiciones de las soluciones constructivas

• 1. Las condiciones exigidas a cada solución constructiva en función de la existencia o no de revestimiento exterior y del grado de impermeabilidad se obtienen en la tabla 2.7. En algunos casos estas condiciones son únicas y en otros se presentan conjuntos optativos de condiciones.

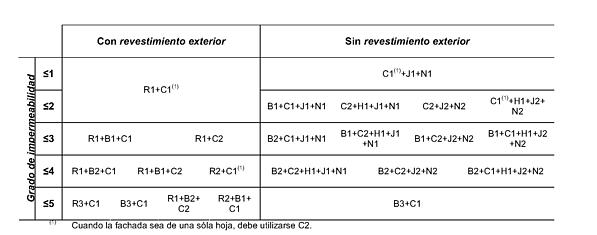

  Tabla 2.7 Condiciones de las soluciones de fachada



• 2. A continuación se describen las condiciones agrupadas en bloques homogéneos. En cada bloque el número de la denominación de la condición indica el nivel de prestación de tal forma que un número mayor corresponde a una prestación mejor, por lo que cualquier condición puede sustituir en la tabla a las que tengan el número de denominación más pequeño de su mismo bloque.
  • R) Resistencia a la filtración del revestimiento exterior:
    • R.1. El revestimiento exterior debe tener al menos una resistencia media a la filtración. Se considera que proporcionan esta resistencia los siguientes:
      • - revestimientos continuos de las siguientes características:
        • • espesor comprendido entre 10 y 15 mm, salvo los acabados con una capa plástica delgada;
        • • adherencia al soporte suficiente para garantizar su estabilidad;
        • •permeabilidad al vapor suficiente para evitar su deterioro como consecuencia de una acumulación de vapor entre él y la hoja principal;
        • • adaptación a los movimientos del soporte y comportamiento aceptable frente a la fisuración;
        • • cuando se dispone en fachadas con el aislante por el exterior de la hoja principal, compatibilidad química con el aislante y disposición de una armadura constituida por una malla de fibra de vidrio o de poliéster.
      • - revestimientos discontinuos rígidos pegados de las siguientes características:
        • • de piezas menores de 300 mm de lado;
        • • fijación al soporte suficiente para garantizar su estabilidad;
        • • disposición en la cara exterior de la hoja principal de un enfoscado de mortero;
        • • adaptación a los movimientos del soporte.
    • R.2. El revestimiento exterior debe tener al menos una resistencia alta a la filtración. Se considera que proporcionan esta resistencia los revestimientos discontinuos rígidos fijados mecánicamente dispuestos de tal manera que tengan las mismas características establecidas para los discontinuos de R1, salvo la del tamaño de las piezas.
    • R.3. El revestimiento exterior debe tener una resistencia muy alta a la filtración. Se considera que proporcionan esta resistencia los siguientes:
      • - revestimientos continuos de las siguientes características:
        • • estanquidad al agua suficiente para que el agua de filtración no entre en contacto con la hoja del cerramiento dispuesta inmediatamente por el interior del mismo;
        • • adherencia al soporte suficiente para garantizar su estabilidad;
        • •permeabilidad al vapor suficiente para evitar su deterioro como consecuencia de una acumulación de vapor entre él y la hoja principal;
        • • adaptación a los movimientos del soporte y comportamiento muy bueno frente a la fisuración, de forma que no se fisure debido a los esfuerzos mecánicos producidos por el movimiento de la estructura, por los esfuerzos térmicos relacionados con el clima y con la alternancia día-noche, ni por la retracción propia del material constituyente del mismo;
        • • estabilidad frente a los ataques físicos, químicos y biológicos que evite la degradación de su masa.
      • - revestimientos discontinuos fijados mecánicamente de alguno de los siguientes elementos dispuestos de tal manera que tengan las mismas características establecidas para los discontinuos de R1, salvo la del tamaño de las piezas:
        • • escamas: elementos manufacturados de pequeñas dimensiones (pizarra, piezas de fibrocemento, madera, productos de barro);
        • • lamas: elementos que tienen una dimensión pequeña y la otra grande (lamas de madera, metal);
        • • placas: elementos de grandes dimensiones (fibrocemento, metal);
        • • sistemas derivados: sistemas formados por cualquiera de los elementos discontinuos anteriores y un aislamiento térmico.
  • B) Resistencia a la filtración de la barrera contra la penetración de agua:
    • B.1. Debe disponerse al menos una barrera de resistencia media a la filtración. Se consideran como tal los siguientes elementos:
      • - cámara de aire sin ventilar;
      • -aislante no hidrófilo colocado en la cara interior de la hoja principal.
    • B.2. Debe disponerse al menos una barrera de resistencia alta a la filtración. Se consideran como tal los siguientes elementos:
      • - cámara de aire sin ventilar y aislante no hidrófilo dispuestos por el interior de la hojaprincipal, estando la cámara por el lado exterior del aislante;
      • -aislante no hidrófilo dispuesto por el exterior de la hoja principal.
    • B.3. Debe disponerse una barrera de resistencia muy alta a la filtración. Se consideran como tal los siguientes:
      • - una cámara de aire ventilada y un aislante no hidrófilo de las siguientes características:
      • - la cámara debe disponerse por el lado exterior del aislante;
      • - debe disponerse en la parte inferior de la cámara y cuando esta quede interrumpida, un sistema de recogida y evacuación del agua filtrada a la misma (véase el apartado 2.3.3.5);
      • - el espesor de la cámara debe estar comprendido entre 3 y 10 cm;
      • - deben disponerse aberturas de ventilación cuya área efectiva total sea como mínimo igual a 120 cm² por cada 10 m² de paño de fachada entre forjados repartidas al 50% entre la parte superior y la inferior. Pueden utilizarse como aberturas rejillas, llagas desprovistas de mortero, juntas abiertas en los revestimientos discontinuos que tengan una anchura mayor que 5 mm u otra solución que produzca el mismo efecto.
      • - revestimiento continuo intermedio en la cara interior de la hoja principal, de las siguientes características:
        • • estanquidad al agua suficiente para que el agua de filtración no entre en contacto con la hoja del cerramiento dispuesta inmediatamente por el interior del mismo;
        • • adherencia al soporte suficiente para garantizar su estabilidad;
        • • permeabilidad suficiente al vapor para evitar su deterioro como consecuencia de una acumulación de vapor entre él y la hoja principal;
        • • adaptación a los movimientos del soporte y comportamiento muy bueno frente a la fisuración, de forma que no se fisure debido a los esfuerzos mecánicos producidos por el movimiento de la estructura, por los esfuerzos térmicos relacionados con el clima y con la alternancia día-noche, ni por la retracción propia del material constituyente del mismo;
        • • estabilidad frente a los ataques físicos, químicos y biológicos que evite la degradación de su masa.
  • C) Composición de la hoja principal:
    • C.1. Debe utilizarse al menos una hoja principal de espesor medio. Se considera como tal una fábrica cogida con mortero de:
      • - 1/2 pie de ladrillo cerámico, que debe ser perforado o macizo cuando no exista revestimiento exterior o cuando exista un revestimiento exterior discontinuo o un aislante exterior fijados mecánicamente;
      • - 12 cm de bloque cerámico, bloque de hormigón o piedra natural.
    • C.2. Debe utilizarse una hoja principal de espesor alto. Se considera como tal una fábrica cogida con mortero de:
      • - 1 pie de ladrillo cerámico, que debe ser perforado o macizo cuando no exista revestimiento exterior o cuando exista un revestimiento exterior discontinuo o un aislante exterior fijados mecánicamente;
      • - 24 cm de bloque cerámico, bloque de hormigón o piedra natural.
  • H)Higroscopicidad del material componente de la hoja principal:
    • H.1. Debe utilizarse un material de higroscopicidad baja, que corresponde a una fábrica de:
      • - ladrillo cerámico de succión ≤ 4,5 kg /m².min), según el ensayo descrito en UNE-EN 772-11:2011;
      • - piedra natural de absorción ≤ 2%, según el ensayo descrito en UNE-EN 13755:2008.
  • J) Resistencia a la filtración de las juntas entre las piezas que componen la hoja principal:
    • J.1. Las juntas deben ser al menos de resistencia media a la filtración. Se consideran como tales las juntas de mortero sin interrupción excepto, en el caso de las juntas de los bloques de hormigón, que se interrumpen en la parte intermedia de la hoja;
    • J.2. Las juntas deben ser de resistencia alta a la filtración. Se consideran como tales las juntas de mortero con adición de un producto hidrófugo, de las siguientes características:
      • - sin interrupción excepto, en el caso de las juntas de los bloques de hormigón, que se interrumpen en la parte intermedia de la hoja;
      • - juntas horizontales llagueadas o de pico de flauta;
      • - cuando el sistema constructivo así lo permita, con un rejuntado de un mortero más rico.

    Véase apartado 5.1.3.1 para condiciones de ejecución relativas a las juntas.

  • N) Resistencia a la filtración del revestimiento intermedio en la cara interior de la hoja principal:
    • N1 Debe utilizarse al menos un revestimiento de resistencia media a la filtración. Se considera como tal un enfoscado de mortero con un espesor mínimo de 10 mm.
    • N2 Debe utilizarse un revestimiento de resistencia alta a la filtración. Se considera como tal un enfoscado de mortero con aditivos hidrofugantes con un espesor mínimo de 15 mm o un material adherido, continuo, sin juntas e impermeable al agua del mismo espesor.

2.3.3. Condiciones de los puntos singulares

• 1. Deben respetarse las condiciones de disposición de bandas de refuerzo y de terminación, así como las de continuidad o discontinuidad relativas al sistema de impermeabilización que se emplee.

2.3.3.1. Juntas de dilatación

• 1. Deben disponerse juntas de dilatación en la hoja principal de tal forma que cada junta estructural coincida con una de ellas y que la distancia entre juntas de dilatación contiguas sea como máximo la que figura en la Tabla 2.1 Distancia entre juntas de movimiento de fábricas sustentadas del DB-SE-F Seguridad estructural: Fábrica.

  Tabla 2.8 Distancia entre juntas de dilatación

  ...
  ...
  ...
  ...
  ...
  ...

  LE0000250894_20090424 DB HS, sección HS 1, apartado 2.3.3.1.1, tabla 2.8, suprimido por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre. Vigencia: 24 octubre 2007
• 2. En las juntas de dilatación de la hoja principal debe colocarse un sellante sobre un relleno introducido en la junta. Deben emplearse rellenos y sellantes de materiales que tengan una elasticidad y una adherencia suficientes para absorber los movimientos de la hoja previstos y que sean impermeables y resistentes a los agentes atmosféricos. La profundidad del sellante debe ser mayor o igual que 1 cm y la relación entre su espesor y su anchura debe estar comprendida entre 0,5 y 2. En fachadas enfoscadas debe enrasarse con el paramento de la hoja principal sin enfoscar. Cuando se utilicen chapas metálicas en las juntas de dilatación, deben disponerse las mismas de tal forma que éstas cubran a ambos lados de la junta una banda de muro de 5 cm como mínimo y cada chapa debe fijarse mecánicamente en dicha banda y sellarse su extremo correspondiente (Véase la figura 2.6).
• 3. El revestimiento exterior debe estar provisto de juntas de dilatación de tal forma que la distancia entre juntas contiguas sea suficiente para evitar su agrietamiento.



  Figura 2.6 Ejemplos de juntas de dilatación

2.3.3.2. Arranque de la fachada desde la cimentación

• 1. Debe disponerse una barrera impermeable que cubra todo el espesor de la fachada a más de 15 cm por encima del nivel del suelo exterior para evitar el ascenso de agua por capilaridad o adoptarse otra solución que produzca el mismo efecto.
• 2. Cuando la fachada esté constituida por un material poroso o tenga un revestimiento poroso, para protegerla de las salpicaduras, debe disponerse un zócalo de un material cuyo coeficiente de succión sea menor que el 3%, de más de 30 cm de altura sobre el nivel del suelo exterior que cubra el impermeabilizante del muro o la barrera impermeable dispuesta entre el muro y la fachada, y sellarse la unión con la fachada en su parte superior, o debe adoptarse otra solución que produzca el mismo efecto (Véase la figura 2.7).

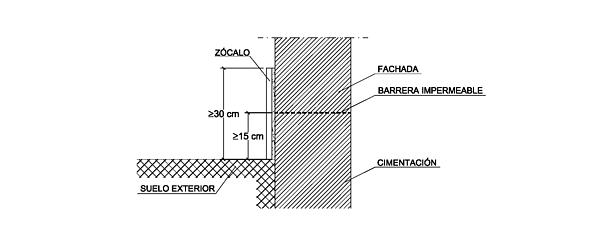

  Figura 2.7 Ejemplo de arranque de la fachada desde la cimentación

• 3. Cuando no sea necesaria la disposición del zócalo, el remate de la barrera impermeable en el exterior de la fachada debe realizarse según lo descrito en el apartado 2.4.4.1.2 o disponiendo un sellado.

2.3.3.3. Encuentros de la fachada con los forjados

• 1. Cuando la hoja principal esté interrumpida por los forjados y se tenga revestimiento exterior continuo, debe adoptarse una de las dos soluciones siguientes (Véase la figura 2.8):
  • a) disposición de una junta de desolidarización entre la hoja principal y cada forjado por debajo de éstos dejando una holgura de 2 cm que debe rellenarse después de la retracción de la hoja principal con un material cuya elasticidad sea compatible con la deformación prevista del forjado y protegerse de la filtración con un goterón;
  • b) refuerzo del revestimiento exterior con mallas dispuestas a lo largo del forjado de tal forma que sobrepasen el elemento hasta 15 cm por encima del forjado y 15 cm por debajo de la primera hilada de la fábrica.

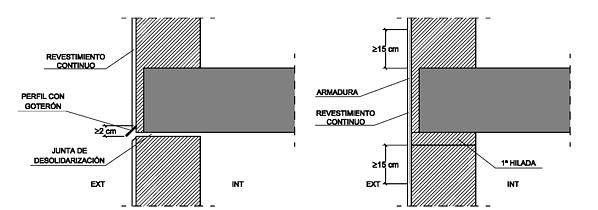

  Figura 2.8 Ejemplos de encuentros de la fachada con los forjados

• 2. Cuando en otros casos se disponga una junta de desolidarización, ésta debe tener las características anteriormente mencionadas.
• 3....
• LE0000250894_20090424 DB HS, sección HS 1, apartado 2.3.3.3.3 suprimido por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre. Vigencia: 24 octubre 2007
• 4....
• LE0000250894_20090424 DB HS, sección HS 1, apartado 2.3.3.3.4 suprimido por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre. Vigencia: 24 octubre 2007

2.3.3.4. Encuentros de la fachada con los pilares

• 1. Cuando la hoja principal esté interrumpida por los pilares, en el caso de fachada con revestimiento continuo, debe reforzarse éste con armaduras dispuestas a lo largo del pilar de tal forma que lo sobrepasen 15 cm por ambos lados.
• 2. Cuando la hoja principal esté interrumpida por los pilares, si se colocan piezas de menor espesor que la hoja principal por la parte exterior de los pilares, para conseguir la estabilidad de estas piezas, debe disponerse una armadura o cualquier otra solución que produzca el mismo efecto (Véase la figura 2.9).

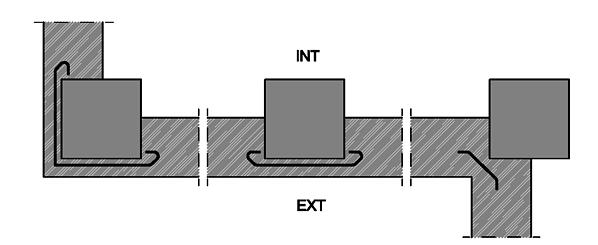

  Figura 2.9 Ejemplo de encuentro de la fachada con los pilares

2.3.3.5. Encuentros de la cámara de aire ventilada con los forjados y los dinteles

• 1. Cuando la cámara quede interrumpida por un forjado o un dintel, debe disponerse un sistema de recogida y evacuación del agua filtrada o condensada en la misma.
• 2. Como sistema de recogida de agua debe utilizarse un elemento continuo impermeable (lámina, perfil especial, etc.) dispuesto a lo largo del fondo de la cámara, con inclinación hacia el exterior, de tal forma que su borde superior esté situado como mínimo a 10 cm del fondo y al menos 3 cm por encima del punto más alto del sistema de evacuación (Véase la figura 2.10). Cuando se disponga una lámina, ésta debe introducirse en la hoja interior en todo su espesor.
• 3. Para la evacuación debe disponerse uno de los sistemas siguientes:
  • a) un conjunto de tubos de material estanco que conduzcan el agua al exterior, separados 1,5 m como máximo (Véase la figura 2.10);
  • b) un conjunto de llagas de la primera hilada desprovistas de mortero, separadas 1,5 m como máximo, a lo largo de las cuales se prolonga hasta el exterior el elemento de recogida dispuesto en el fondo de la cámara.

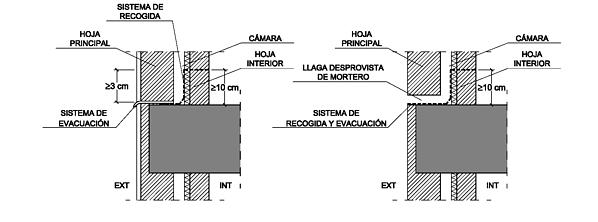

    Figura 2.10 Ejemplo de encuentro de la cámara con los forjados

2.3.3.6. Encuentro de la fachada con la carpintería

• 1. Cuando el grado de impermeabilidad exigido sea igual a 5, si las carpinterías están retranqueadas respecto del paramento exterior de la fachada, debe disponerse precerco y debe colocarse una barrera impermeable en las jambas entre la hoja principal y el precerco, o en su caso el cerco, prolongada 10 cm hacia el interior del muro (Véase la figura 2.11).
• 2. Debe sellarse la junta entre el cerco y el muro con un cordón que debe estar introducido en un llagueado practicado en el muro de forma que quede encajado entre dos bordes paralelos.

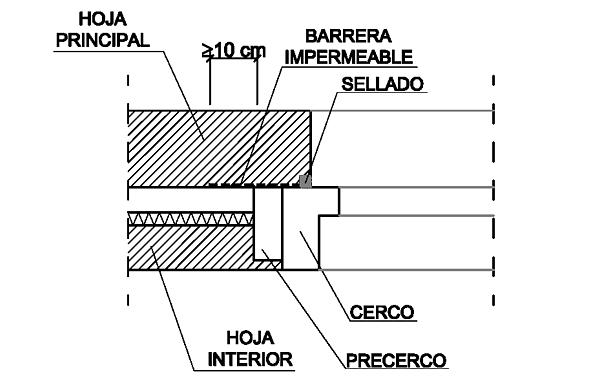

  Figura 2.11 Ejemplo de encuentro de la fachada con la carpintería

• 3. Cuando la carpintería esté retranqueada respecto del paramento exterior de la fachada, debe rematarse el alféizar con un vierteaguas para evacuar hacia el exterior el agua de lluvia que llegue a él y evitar que alcance la parte de la fachada inmediatamente inferior al mismo y disponerse un goterón en el dintel para evitar que el agua de lluvia discurra por la parte inferior del dintel hacia la carpintería o adoptarse soluciones que produzcan los mismos efectos.
• 4. El vierteaguas debe tener una pendiente hacia el exterior de 10º como mínimo, debe ser impermeable o disponerse sobre una barrera impermeable fijada al cerco o al muro que se prolongue por la parte trasera y por ambos lados del vierteaguas y que tenga una pendiente hacia el exterior de 10º como mínimo. El vierteaguas debe disponer de un goterón en la cara inferior del saliente, separado del paramento exterior de la fachada al menos 2 cm, y su entrega lateral en la jamba debe ser de 2 cm como mínimo (Véase la figura 2.12).
• 5. La junta de las piezas con goterón deben tener la forma del mismo para no crear a través de ella un puente hacia la fachada.

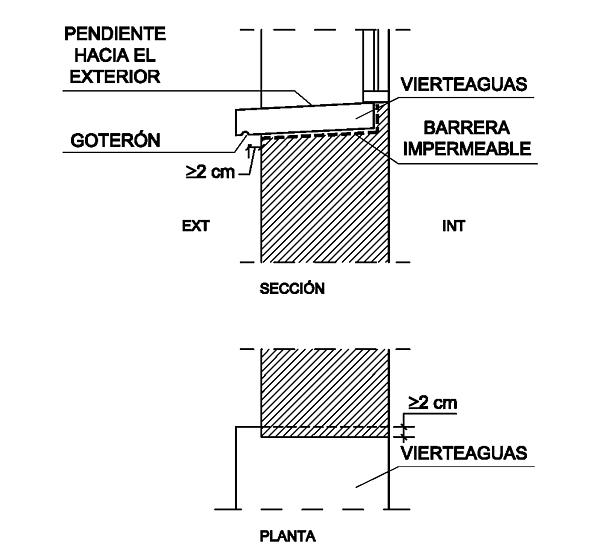

  Figura 2.12 Ejemplo de vierteaguas

2.3.3.7. Antepechos y remates superiores de las fachadas

• 1. Los antepechos deben rematarse con albardillas para evacuar el agua de lluvia que llegue a su parte superior y evitar que alcance la parte de la fachada inmediatamente inferior al mismo o debe adoptarse otra solución que produzca el mismo efecto.
• 2. Las albardillas deben tener una inclinación de 10º como mínimo, deben disponer de goterones en la cara inferior de los salientes hacia los que discurre el agua, separados de los paramentos correspondientes del antepecho al menos 2 cm y deben ser impermeables o deben disponerse sobre una barrera impermeable que tenga una pendiente hacia el exterior de 10º como mínimo. Deben disponerse juntas de dilatación cada dos piezas cuando sean de piedra o prefabricadas y cada 2 m cuando sean cerámicas. Las juntas entre las albardillas deben realizarse de tal manera que sean impermeables con un sellado adecuado.

2.3.3.8. Anclajes a la fachada

• 1. Cuando los anclajes de elementos tales como barandillas o mástiles se realicen en un plano horizontal de la fachada, la junta entre el anclaje y la fachada debe realizarse de tal forma que se impida la entrada de agua a través de ella mediante el sellado, un elemento de goma, una pieza metálica u otro elemento que produzca el mismo efecto.

2.3.3.9. Aleros y cornisas

• 1. Los aleros y las cornisas de constitución continua deben tener una pendiente hacia el exterior para evacuar el agua de10º como mínimo y los que sobresalgan más de 20 cm del plano de la fachada deben
  • a) ser impermeables o tener la cara superior protegida por una barrera impermeable, para evitar que el agua se filtre a través de ellos;
  • b) disponer en el encuentro con el paramento vertical de elementos de protección prefabricados o realizados in situ que se extiendan hacia arriba al menos 15 cm y cuyo remate superior se resuelva de forma similar a la descrita en el apartado 2.4.4.1.2, para evitar que el agua se filtre en el encuentro y en el remate;
  • c) disponer de un goterón en el borde exterior de la cara inferior para evitar que el agua de lluvia evacuada alcance la fachada por la parte inmediatamente inferior al mismo.
• 2. En el caso de que no se ajusten a las condiciones antes expuestas debe adoptarse otra solución que produzca el mismo efecto.
• 3. La junta de las piezas con goterón deben tener la forma del mismo para no crear a través de ella un puente hacia la fachada.

2.4. Cubiertas

2.4.1.Grado de impermeabilidad

• 1. Para las cubiertas el grado de impermeabilidad exigido es único e independiente de factores climáticos. Cualquier solución constructiva alcanza este grado de impermeabilidad siempre que se cumplan las condiciones indicadas a continuación.

2.4.2. Condiciones de las soluciones constructivas

• 1. Las cubiertas deben disponer de los elementos siguientes:
  • a) un sistema de formación de pendientes cuando la cubierta sea plana o cuando sea inclinada y su soporte resistente no tenga la pendiente adecuada al tipo de protección y de impermeabilización que se vaya a utilizar;
  • b) una barrera contra el vapor inmediatamente por debajo del aislante térmico cuando, según el cálculo descrito en la sección HE1 del DB «Ahorro de energía», se prevea que vayan a producirse condensaciones en dicho elemento;
  • c) una capa separadora bajo el aislante térmico, cuando deba evitarse el contacto entre materiales químicamente incompatibles;
  • d) un aislante térmico, según se determine en la sección HE1 del DB «Ahorro de energía»;
  • e) una capa separadora bajo la capa de impermeabilización, cuando deba evitarse el contacto entre materiales químicamente incompatibles o la adherencia entre la impermeabilización y el elemento que sirve de soporte en sistemas no adheridos;
  • f) una capa de impermeabilización cuando la cubierta sea plana o cuando sea inclinada y el sistema de formación de pendientes no tenga la pendiente exigida en la tabla 2.10 o el solapo de las piezas de la protección sea insuficiente;
  • g) una capa separadora entre la capa de protección y la capa de impermeabilización, cuando
    • i) deba evitarse la adherencia entre ambas capas;
    • ii) la impermeabilización tenga una resistencia pequeña al punzonamiento estático;
    • iii) se utilice como capa de protección solado flotante colocado sobre soportes, grava, una capa de rodadura de hormigón, una capa de rodadura de aglomerado asfáltico dispuesta sobre una capa de mortero o tierra vegetal; en este último caso además debe disponerse inmediatamente por encima de la capa separadora, una capa drenante y sobre ésta una capa filtrante; en el caso de utilizarse grava la capa separadora debe ser antipunzonante;
  • h) una capa separadora entre la capa de protección y el aislante térmico, cuando
    • i) se utilice tierra vegetal como capa de protección; además debe disponerse inmediatamente por encima de esta capa separadora, una capa drenante y sobre ésta una capa filtrante;
    • ii) la cubierta sea transitable para peatones; en este caso la capa separadora debe ser antipunzonante;
    • iii) se utilice grava como capa de protección; en este caso la capa separadora debe ser filtrante, capaz de impedir el paso de áridos finos y antipunzonante;
  • i) una capa de protección, cuando la cubierta sea plana, salvo que la capa de impermeabilización sea autoprotegida;
  • j) un tejado, cuando la cubierta sea inclinada, salvo que la capa de impermeabilización sea autoprotegida,
  • k) un sistema de evacuación de aguas, que puede constar de canalones, sumideros y rebosaderos, dimensionado según el cálculo descrito en la sección HS 5 del DB-HS.

2.4.3. Condiciones de los componentes

2.4.3.1. Sistema de formación de pendientes

• 1. El sistema de formación de pendientes debe tener una cohesión y estabilidad suficientes frente a las solicitaciones mecánicas y térmicas, y su constitución debe ser adecuada para el recibido o fijación del resto de componentes.
• 2. Cuando el sistema de formación de pendientes sea el elemento que sirve de soporte a la capa de impermeabilización, el material que lo constituye debe ser compatible con el material impermeabilizante y con la forma de unión de dicho impermeabilizante a él.
• 3. El sistema de formación de pendientes en cubiertas planas debe tener una pendiente hacia los elementos de evacuación de agua incluida dentro de los intervalos que figuran en la tabla 2.9 en función del uso de la cubierta y del tipo de protección.

  Tabla 2.9 Pendientes de cubiertas planas

  Uso		Protección	Pendiente en %
  Transitables	Peatones Vehículos	Solado fijo	1-5 (5)
  		Solado flotante	1-5
  		Capa de rodadura	1-15 (5)
  No transitables		Grava	1-5
  		Lámina autoprotegida	1-15
  Ajardinadas		Tierra vegetal	1-5

• 4. El sistema de formación de pendientes en cubiertas inclinadas, cuando éstas no tengan capa de impermeabilización, debe tener una pendiente hacia los elementos de evacuación de agua mayor que la obtenida en la tabla 2.10 en función del tipo de tejado.

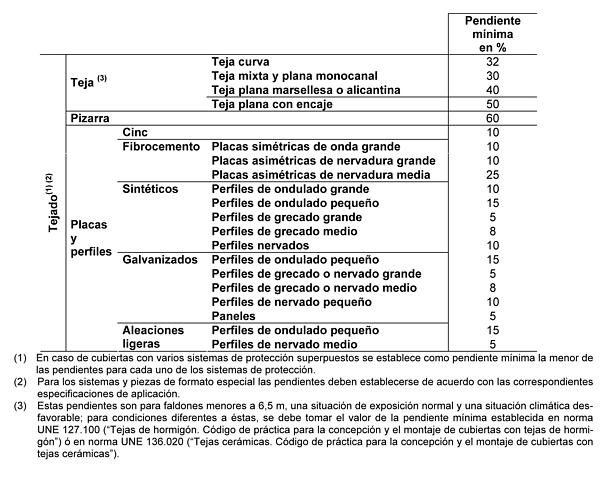

  Tabla 2.10 Pendientes de cubiertas inclinadas



2.4.3.2. Aislante térmico

• 1. El material del aislante térmico debe tener una cohesión y una estabilidad suficiente para proporcionar al sistema la solidez necesaria frente a las solicitaciones mecánicas.
• 2. Cuando el aislante térmico esté en contacto con la capa de impermeabilización, ambos materiales deben ser compatibles; en caso contrario debe disponerse una capa separadora entre ellos.
• 3. Cuando el aislante térmico se disponga encima de la capa de impermeabilización y quede expuesto al contacto con el agua, dicho aislante debe tener unas características adecuadas para esta situación.

2.4.3.3. Capa de impermeabilización

• 1. Cuando se disponga una capa de impermeabilización, ésta debe aplicarse y fijarse de acuerdo con las condiciones para cada tipo de material constitutivo de la misma.
• 2. Se pueden usar los materiales especificados a continuación u otro material que produzca el mismo efecto.

2.4.3.3.1. Impermeabilización con materiales bituminosos y bituminosos modificados

• 1. Las láminas pueden ser de oxiasfalto o de betún modificado.
• 2. Cuando la pendiente de la cubierta sea mayor que 15%, deben utilizarse sistemas fijados mecánicamente.
• 3. Cuando la pendiente de la cubierta esté comprendida entre 5 y 15%, deben utilizarse sistemas adheridos.
• 4. Cuando se quiera independizar el impermeabilizante del elemento que le sirve de soporte para mejorar la absorción de movimientos estructurales, deben utilizarse sistemas no adheridos.
• 5. Cuando se utilicen sistemas no adheridos debe emplearse una capa de protección pesada.

2.4.3.3.2. Impermeabilización con poli (cloruro de vinilo) plastificado

• 1. Cuando la pendiente de la cubierta sea mayor que 15%, deben utilizarse sistemas fijados mecánicamente.
• 2. Cuando la cubierta no tenga protección, deben utilizarse sistemas adheridos o fijados mecánicamente.
• 3. Cuando se utilicen sistemas no adheridos, debe emplearse una capa de protección pesada.

2.4.3.3.3. Impermeabilización con etileno propileno dieno monómero

• 1. Cuando la pendiente de la cubierta sea mayor que 15%, deben utilizarse sistemas fijados mecánicamente.
• 2. Cuando la cubierta no tenga protección, deben utilizarse sistemas adheridos o fijados mecánicamente.
• 3. Cuando se utilicen sistemas no adheridos, debe emplearse una capa de protección pesada.

2.4.3.3.4. Impermeabilización con poliolefinas

• 1. Deben utilizarse láminas de alta flexibilidad.

2.4.3.3.5. Impermeabilización con un sistema de placas

• 1. El solapo de las placas debe establecerse de acuerdo con la pendiente del elemento que les sirve de soporte y de otros factores relacionados con la situación de la cubierta, tales como zona eólica, tormentas y altitud topográfica.
• 2. Debe recibirse o fijarse al soporte una cantidad de piezas suficiente para garantizar su estabilidad dependiendo de la pendiente de la cubierta, del tipo de piezas y del solapo de las mismas, así como de la zona geográfica del emplazamiento del edificio.

2.4.3.4. Cámara de aire ventilada

• 1. Cuando se disponga una cámara de aire, ésta debe situarse en el lado exterior del aislante térmico y ventilarse mediante un conjunto de aberturas de tal forma que el cociente entre su área efectiva total, S_s, en cm², y la superficie de la cubierta, A_c, en m² cumpla la siguiente condición:



2.4.3.5. Capa de protección

• 1. Cuando se disponga una capa de protección, el material que forma la capa debe ser resistente a la intemperie en función de las condiciones ambientales previstas y debe tener un peso suficiente para contrarrestar la succión del viento.
• 2. Se pueden usar los materiales siguientes u otro material que produzca el mismo efecto:
  • a) cuando la cubierta no sea transitable, grava, solado fijo o flotante, mortero, tejas y otros materiales que conformen una capa pesada y estable;
  • b) cuando la cubierta sea transitable para peatones, solado fijo, flotante o capa de rodadura;
  • c) cuando la cubierta sea transitable para vehículos, capa de rodadura.

2.4.3.5.1. Capa de grava

• 1. La grava puede ser suelta o aglomerada con mortero.
• 2. La grava suelta sólo puede emplearse en cubiertas cuya pendiente sea menor que el 5 %.
• 3. La grava debe estar limpia y carecer de sustancias extrañas. Su tamaño debe estar comprendido entre 16 y 32 mm y debe formar una capa cuyo espesor sea igual a 5 cm como mínimo. Debe establecerse el lastre de grava adecuado en cada parte de la cubierta en función de las diferentes zonas de exposición en la misma.
• 4. Deben disponerse pasillos y zonas de trabajo con una capa de protección de un material apto para cubiertas transitables con el fin de facilitar el tránsito en la cubierta para realizar las operaciones de mantenimiento y evitar el deterioro del sistema.

2.4.3.5.2. Solado fijo

• 1. El solado fijo puede ser de los materiales siguientes: baldosas recibidas con mortero, capa de mortero, piedra natural recibida con mortero, hormigón, adoquín sobre lecho de arena, mortero filtrante, aglomerado asfáltico u otros materiales de características análogas.
• 2. El material que se utilice debe tener una forma y unas dimensiones compatibles con la pendiente.
• 3. Las piezas no deben colocarse a hueso.

2.4.3.5.3. Solado flotante

• 1. El solado flotante puede ser de piezas apoyadas sobre soportes, baldosas sueltas con aislante térmico incorporado u otros materiales de características análogas.
• 2. Las piezas apoyadas sobre soportes deben disponerse horizontalmente. Los soportes deben estar diseñados y fabricados expresamente para este fin, deben tener una plataforma de apoyo para repartir las cargas y deben disponerse sobre la capa separadora en el plano inclinado de escorrentía. Las piezas deben ser resistentes a los esfuerzos de flexión a los que vayan a estar sometidos.
• 3. Las piezas o baldosas deben colocarse con junta abierta.

2.4.3.5.4. Capa de rodadura

• 1. La capa de rodadura puede ser aglomerado asfáltico, capa de hormigón, adoquinado u otros materiales de características análogas.
• 2. Cuando el aglomerado asfáltico se vierta en caliente directamente sobre la impermeabilización, el espesor mínimo de la capa de aglomerado debe ser 8 cm.
• 3. Cuando el aglomerado asfáltico se vierta sobre una capa de mortero dispuesta sobre la impermeabilización, debe interponerse entre estas dos capas una capa separadora para evitar la adherencia entre ellas de 4 cm de espesor como máximo y armada de tal manera que se evite su fisuración. Esta capa de mortero debe aplicarse sobre el impermeabilizante en los puntos singulares que estén impermeabilizados.

2.4.3.6. Tejado

• 4. Debe estar constituido por piezas de cobertura tales como tejas, pizarra, placas, etc. El solapo de las piezas debe establecerse de acuerdo con la pendiente del elemento que les sirve de soporte y de otros factores relacionados con la situación de la cubierta, tales como zona eólica, tormentas y altitud topográfica.
• 5. Debe recibirse o fijarse al soporte una cantidad de piezas suficiente para garantizar su estabilidad dependiendo de la pendiente de la cubierta, la altura máxima del faldón, el tipo de piezas y el solapo de las mismas, así como de la ubicación del edificio.

2.4.4. Condiciones de los puntos singulares

2.4.4.1. Cubiertas planas

• 1. Deben respetarse las condiciones de disposición de bandas de refuerzo y de terminación, las de continuidad o discontinuidad, así como cualquier otra que afecte al diseño, relativas al sistema de impermeabilización que se emplee.

2.4.4.1.1. Juntas de dilatación

• 1. Deben disponerse juntas de dilatación de la cubierta y la distancia entre juntas de dilatación contiguas debe ser como máximo 15 m. Siempre que exista un encuentro con un paramento vertical o una junta estructural debe disponerse una junta de dilatación coincidiendo con ellos. Las juntas deben afectar a las distintas capas de la cubierta a partir del elemento que sirve de soporte resistente. Los bordes de las juntas de dilatación deben ser romos, con un ángulo de 45º aproximadamente, y la anchura de la junta debe ser mayor que 3 cm.
• 2. Cuando la capa de protección sea de solado fijo, deben disponerse juntas de dilatación en la misma. Estas juntas deben afectar a las piezas, al mortero de agarre y a la capa de asiento del solado y deben disponerse de la siguiente forma:
  • a) coincidiendo con las juntas de la cubierta;
  • b) en el perímetro exterior e interior de la cubierta y en los encuentros con paramentos verticales y elementos pasantes;
  • c) en cuadrícula, situadas a 5 m como máximo en cubiertas no ventiladas y a 7,5 m como máximo en cubiertas ventiladas, de forma que las dimensiones de los paños entre las juntas guarden como máximo la relación 1:1,5.
• 3. En las juntas debe colocarse un sellante dispuesto sobre un relleno introducido en su interior. El sellado debe quedar enrasado con la superficie de la capa de protección de la cubierta.

2.4.4.1.2. Encuentro de la cubierta con un paramento vertical

• 1. La impermeabilización debe prolongarse por el paramento vertical hasta una altura de 20 cm como mínimo por encima de la protección de la cubierta (Véase la figura 2.13).
• 2. El encuentro con el paramento debe realizarse redondeándose con un radio de curvatura de 5 cm aproximadamente o achaflanándose una medida análoga según el sistema de impermeabilización.

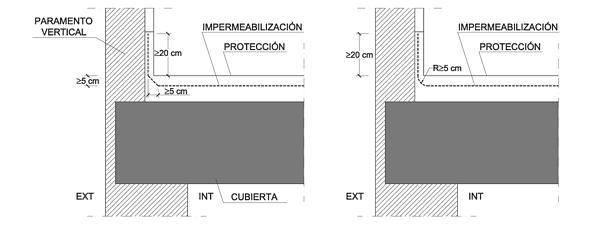

  Figura 2.13 Encuentro de la cubierta con un paramento vertical

• 3. Para que el agua de las precipitaciones o la que se deslice por el paramento no se filtre por el remate superior de la impermeabilización, dicho remate debe realizarse de alguna de las formas siguientes o de cualquier otra que produzca el mismo efecto:
  • a) mediante una roza de 3 x 3 cm como mínimo en la que debe recibirse la impermeabilización con mortero en bisel formando aproximadamente un ángulo de 30º con la horizontal y redondeándose la arista del paramento;
  • b) mediante un retranqueo cuya profundidad con respecto a la superficie externa del paramento vertical debe ser mayor que 5 cm y cuya altura por encima de la protección de la cubierta debe ser mayor que 20 cm;
  • c) mediante un perfil metálico inoxidable provisto de una pestaña al menos en su parte superior, que sirva de base a un cordón de sellado entre el perfil y el muro. Si en la parte inferior no lleva pestaña, la arista debe ser redondeada para evitar que pueda dañarse la lámina.

2.4.4.1.3. Encuentro de la cubierta con el borde lateral

• 1. El encuentro debe realizarse mediante una de las formas siguientes:
  • a) prolongando la impermeabilización 5 cm como mínimo sobre el frente del alero o el paramento;
  • b) disponiéndose un perfil angular con el ala horizontal, que debe tener una anchura mayor que 10 cm, anclada al faldón de tal forma que el ala vertical descuelgue por la parte exterior del paramento a modo de goterón y prolongando la impermeabilización sobre el ala horizontal.

2.4.4.1.4. Encuentro de la cubierta con un sumidero o un canalón

• 1. El sumidero o el canalón debe ser una pieza prefabricada, de un material compatible con el tipo de impermeabilización que se utilice y debe disponer de un ala de 10 cm de anchura como mínimo en el borde superior.
• 2. El sumidero o el canalón debe estar provisto de un elemento de protección para retener los sólidos que puedan obturar la bajante. En cubiertas transitables este elemento debe estar enrasado con la capa de protección y en cubiertas no transitables, este elemento debe sobresalir de la capa de protección.
• 3. El elemento que sirve de soporte de la impermeabilización debe rebajarse alrededor de los sumideros o en todo el perímetro de los canalones (Véase la figura 2.14) lo suficiente para que después de haberse dispuesto el impermeabilizante siga existiendo una pendiente adecuada en el sentido de la evacuación.



  Figura 2.14 Rebaje del soporte alrededor de los sumideros

• 4. La impermeabilización debe prolongarse 10 cm como mínimo por encima de las alas.
• 5. La unión del impermeabilizante con el sumidero o el canalón debe ser estanca.
• 6. Cuando el sumidero se disponga en la parte horizontal de la cubierta, debe situarse separado 50 cm como mínimo de los encuentros con los paramentos verticales o con cualquier otro elemento que sobresalga de la cubierta.
• 7. El borde superior del sumidero debe quedar por debajo del nivel de escorrentía de la cubierta.
• 8. Cuando el sumidero se disponga en un paramento vertical, el sumidero debe tener sección rectangular. Debe disponerse un impermeabilizante que cubra el ala vertical, que se extienda hasta 20 cm como mínimo por encima de la protección de la cubierta y cuyo remate superior se haga según lo descrito en el apartado 2.4.4.1.2.
• 9. Cuando se disponga un canalón su borde superior debe quedar por debajo del nivel de escorrentía de la cubierta y debe estar fijado al elemento que sirve de soporte.
• 10. Cuando el canalón se disponga en el encuentro con un paramento vertical, el ala del canalón de la parte del encuentro debe ascender por el paramento y debe disponerse una banda impermeabilizante que cubra el borde superior del ala, de 10 cm como mínimo de anchura centrada sobre dicho borde resuelto según lo descrito en el apartado 2.4.4.1.2.

2.4.4.1.5. Rebosaderos

• 1. En las cubiertas planas que tengan un paramento vertical que las delimite en todo su perímetro, deben disponerse rebosaderos en los siguientes casos:
  • a) cuando en la cubierta exista una sola bajante;
  • b) cuando se prevea que, si se obtura una bajante, debido a la disposición de las bajantes o de los faldones de la cubierta, el agua acumulada no pueda evacuar por otras bajantes;
  • c) cuando la obturación de una bajante pueda producir una carga en la cubierta que comprometa la estabilidad del elemento que sirve de soporte resistente.
• 2. La suma de las áreas de las secciones de los rebosaderos debe ser igual o mayor que la suma de las de bajantes que evacuan el agua de la cubierta o de la parte de la cubierta a la que sirvan.
• 3. El rebosadero debe disponerse a una altura intermedia entre la del punto más bajo y la del más alto de la entrega de la impermeabilización al paramento vertical (Véase la figura 2.15) y en todo caso a un nivel más bajo de cualquier acceso a la cubierta.
• 4. El rebosadero debe sobresalir 5 cm como mínimo de la cara exterior del paramento vertical y disponerse con una pendiente favorable a la evacuación.

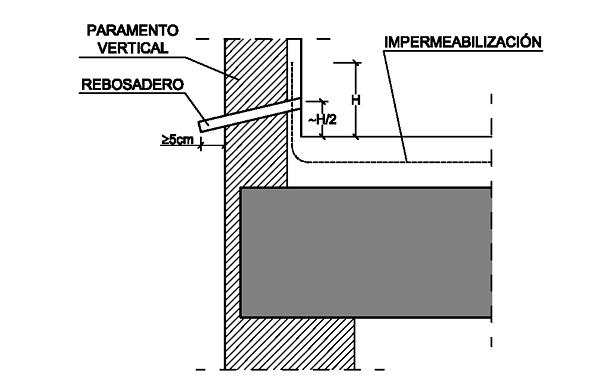

  Figura 2.15 Rebosadero

2.4.4.1.6. Encuentro de la cubierta con elementos pasantes

• 1. Los elementos pasantes deben situarse separados 50 cm como mínimo de los encuentros con los paramentos verticales y de los elementos que sobresalgan de la cubierta.
• 2. Deben disponerse elementos de protección prefabricados o realizados in situ, que deben ascender por el elemento pasante 20 cm como mínimo por encima de la protección de la cubierta.

2.4.4.1.7. Anclaje de elementos

• 1. Los anclajes de elementos deben realizarse de una de las formas siguientes:
  • a) sobre un paramento vertical por encima del remate de la impermeabilización;
  • b) sobre la parte horizontal de la cubierta de forma análoga a la establecida para los encuentros con elementos pasantes o sobre una bancada apoyada en la misma.

2.4.4.1.8. Rincones y esquinas

• 1. En los rincones y las esquinas deben disponerse elementos de protección prefabricados o realizados in situ hasta una distancia de 10 cm como mínimo desde el vértice formado por los dos planos que conforman el rincón o la esquina y el plano de la cubierta.

2.4.4.1.9. Accesos y aberturas

• 1. Los accesos y las aberturas situados en un paramento vertical deben realizarse de una de las formas siguientes:
  • a) disponiendo un desnivel de 20 cm de altura como mínimo por encima de la protección de la cubierta, protegido con un impermeabilizante que lo cubra y ascienda por los laterales del hueco hasta una altura de 15 cm como mínimo por encima de dicho desnivel;
  • b) disponiéndolos retranqueados respecto del paramento vertical 1 m como mínimo. El suelo hasta el acceso debe tener una pendiente del 10% hacia fuera y debe ser tratado como la cubierta, excepto para los casos de accesos en balconeras que vierten el agua libremente sin antepechos, donde la pendiente mínima es del 1%.
• 2. Los accesos y las aberturas situados en el paramento horizontal de la cubierta deben realizarse disponiendo alrededor del hueco un antepecho de una altura por encima del la protección de la cubierta de 20 cm como mínimo e impermeabilizado según lo descrito en el apartado 2.4.4.1.2.

2.4.4.2. Cubiertas inclinadas

• 1. Deben respetarse las condiciones de disposición de bandas de refuerzo y de terminación, las de continuidad o discontinuidad, así como cualquier otra que afecte al diseño, relativas al sistema de impermeabilización que se emplee.

2.4.4.2.1. Encuentro de la cubierta con un paramento vertical

• 1. En el encuentro de la cubierta con un paramento vertical deben disponerse elementos de protección prefabricados o realizados in situ.
• 2. Los elementos de protección deben cubrir como mínimo una banda del paramento vertical de 25 cm de altura por encima del tejado y su remate debe realizarse de forma similar a la descrita en las cubiertas planas.

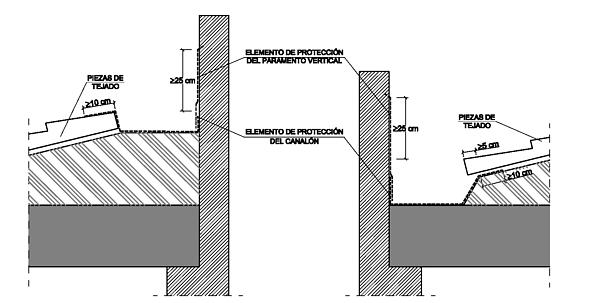

• 3. Cuando el encuentro se produzca en la parte inferior del faldón, debe disponerse un canalón y realizarse según lo dispuesto en el apartado 2.4.4.2.9.
• 4. Cuando el encuentro se produzca en la parte superior o lateral del faldón, los elementos de protección deben colocarse por encima de las piezas del tejado y prolongarse 10 cm como mínimo desde el encuentro (Véase la figura 2.16).

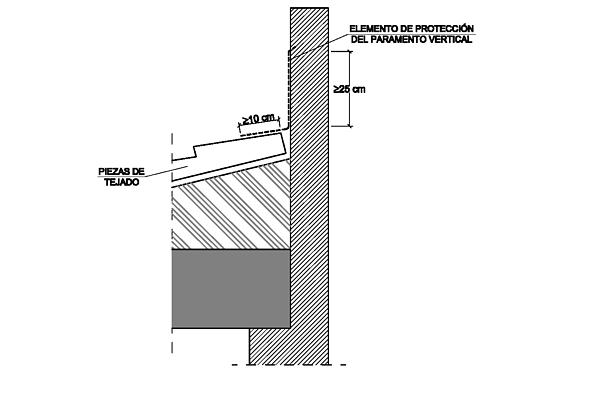

  Figura 2.16 Encuentro en la parte superior del faldón

2.4.4.2.2. Alero

• 1. Las piezas del tejado deben sobresalir 5 cm como mínimo y media pieza como máximo del soporte que conforma el alero.
• 2. Cuando el tejado sea de pizarra o de teja, para evitar la filtración de agua a través de la unión de la primera hilada del tejado y el alero, debe realizarse en el borde un recalce de asiento de las piezas de la primera hilada de tal manera que tengan la misma pendiente que las de las siguientes, o debe adoptarse cualquier otra solución que produzca el mismo efecto.

2.4.4.2.3. Borde lateral

• 1. En el borde lateral deben disponerse piezas especiales que vuelen lateralmente más de 5 cm o baberos protectores realizados in situ. En el último caso el borde puede rematarse con piezas especiales o con piezas normales que vuelen 5 cm.

2.4.4.2.4. Limahoyas

• 1. En las limahoyas deben disponerse elementos de protección prefabricados o realizados in situ.
• 2. Las piezas del tejado deben sobresalir 5 cm como mínimo sobre la limahoya.
• 3. La separación entre las piezas del tejado de los dos faldones debe ser 20 cm como mínimo.

2.4.4.2.5. Cumbreras y limatesas

• 1. En las cumbreras y limatesas deben disponerse piezas especiales, que deben solapar 5 cm como mínimo sobre las piezas del tejado de ambos faldones.
• 2. Las piezas del tejado de la última hilada horizontal superior y las de la cumbrera y la limatesa deben fijarse.
• 3. Cuando no sea posible el solape entre las piezas de una cumbrera en un cambio de dirección o en un encuentro de cumbreras este encuentro debe impermeabilizarse con piezas especiales o baberos protectores.

2.4.4.2.6. Encuentro de la cubierta con elementos pasantes

• 1. Los elementos pasantes no debe disponerse en las limahoya.
• 2. La parte superior del encuentro del faldón con el elemento pasante debe resolverse de tal manera que se desvíe el agua hacia los lados del mismo.
• 3. En el perímetro del encuentro deben disponerse elementos de protección prefabricados o realizados in situ, que deben cubrir una banda del elemento pasante por encima del tejado de 20 cm de altura como mínimo.

2.4.4.2.7. Lucernarios

• 1. Deben impermeabilizarse las zonas del faldón que estén en contacto con el precerco o el cerco del lucernario mediante elementos de protección prefabricados o realizados in situ.
• 2. En la parte inferior del lucernario, los elementos de protección deben colocarse por encima de las piezas del tejado y prolongarse 10 cm como mínimo desde el encuentro y en la superior por debajo y prolongarse 10 cm como mínimo.

2.4.4.2.8. Anclaje de elementos

• 1. Los anclajes no deben disponerse en las limahoyas.
• 2. Deben disponerse elementos de protección prefabricados o realizados in situ, que deben cubrir una banda del elemento anclado de una altura de 20 cm como mínimo por encima del tejado.

2.4.4.2.9. Canalones

• 1. Para la formación del canalón deben disponerse elementos de protección prefabricados o realizados in situ.
• 2. Los canalones deben disponerse con una pendiente hacia el desagüe del 1% como mínimo.
• 3. Las piezas del tejado que vierten sobre el canalón deben sobresalir 5 cm como mínimo sobre el mismo.
• 4. Cuando el canalón sea visto, debe disponerse el borde más cercano a la fachada de tal forma que quede por encima del borde exterior del mismo.
• 5. Cuando el canalón esté situado junto a un paramento vertical deben disponerse:
  • a) cuando el encuentro sea en la parte inferior del faldón, los elementos de protección por debajo de las piezas del tejado de tal forma que cubran una banda a partir del encuentro de 10 cm de anchura como mínimo (Véase la figura 2.17);
  • b) cuando el encuentro sea en la parte superior del faldón, los elementos de protección por encima de las piezas del tejado de tal forma que cubran una banda a partir del encuentro de 10 cm de anchura como mínimo (Véase la figura 2.17);
  • c) elementos de protección prefabricados o realizados in situ de tal forma que cubran una banda del paramento vertical por encima del tejado de 25 cm como mínimo y su remate se realice de forma similar a la descrita para cubiertas planas (Véase la figura 2.17).



  Figura 2.17. Canalones

• 6. Cuando el canalón esté situado en una zona intermedia del faldón debe disponerse de tal forma que
  • a) el ala del canalón se extienda por debajo de las piezas del tejado 10 cm como mínimo;
  • b) la separación entre las piezas del tejado a ambos lados del canalón sea de 20 cm como mínimo.
  • c) el ala inferior del canalón debe ir por encima de las piezas del tejado.

3. Dimensionado

3.1. Tubos de drenaje

• 1. Las pendientes mínima y máxima y el diámetro nominal mínimo de los tubos de drenaje deben ser los que se indican en la tabla 3.1.

  Tabla 3.1 Tubos de drenaje

  Grado de impermeabilidad (6)	Pendiente mínima en ‰	Pendiente máxima en ‰	Diámetro nominal mínimo en mm
  			Drenes bajo suelo	Drenes en el perímetro del muro
  1	3	14	125	150
  2	3	14	125	150
  3	5	14	150	200
  4	5	14	150	200
  5	8	14	200	250

• 2. La superficie de orificios del tubo drenante por metro lineal debe ser como mínimo la obtenida de la tabla 3.2.

3.2. Canaletas de recogida

• 1. El diámetro de los sumideros de las canaletas de recogida del agua en los muros parcialmente estancos debe ser 110 mm como mínimo.
• 2. Las pendientes mínima y máxima de la canaleta y el número mínimo de sumideros en función del grado de impermeabilidad exigido al muro deben ser los que se indican en la tabla 3.3.

  Tabla 3.3 Canaletas de recogida de agua filtrada

  Grado de impermeabilidad del muro	Pendiente mínima en %	Pendiente máxima en %	Sumideros
  1	5	14	1 cada 25 m² de muro
  2	5	14	1 cada 25 m² de muro
  3	8	14	1 cada 20 m² de muro
  4	8	14	1 cada 20 m² de muro
  5	12	14	1 cada 15 m² de muro

3.3. Bombas de achique

• 1. Cada una de las bombas de achique de una misma cámara debe dimensionarse para el caudal total de agua a evacuar que, en el caso de referirse a muros, se puede calcular según el método descrito en el apéndice C.
• 2. El volumen de cada cámara de bombeo debe ser como mínimo igual al obtenido de la tabla 3.4. Para caudales mayores debe colocarse una segunda cámara.

4. Productos de construcción

4.1. Características exigibles a los productos

4.1.1. Introducción

• 1. El comportamiento de los edificios frente al agua se caracteriza mediante las propiedades hídricas de los productos de construcción que componen sus cerramientos.
• 2. Los productos para aislamiento térmico y los que forman la hoja principal de la fachada se definen mediante las siguientes propiedades:
  • a) la absorción de agua por capilaridad [g/(m².s^0,5) ó g/m².s];
  • b) la succión o tasa de absorción de agua inicial [kg/(m².min)];
  • c) la absorciónal agua a largo plazo por inmersión total (% ó g/cm³)
• 3. Los productos para la barrera contra el vapor se definen mediante la resistencia al paso del vapor de agua (MN·s/g ó m²·h·Pa/mg).
• 4. Los productos para la impermeabilización se definen mediante las siguientes propiedades, en función de su uso:
  • a) estanquidad;
  • b) resistencia a la penetración de raices;
  • c) envejecimiento artificial por exposición prolongada a la combinación de radiación ultravioleta, elevadas temperaturas y agua;
  • d) resistencia a la fluencia (ºC);
  • e) estabilidad dimensional (%);
  • f) envejecimiento térmico (ºC);
  • g) flexibilidad a bajas temperaturas (ºC);
  • h) resistencia a la carga estática (kg);
  • i) resistencia a la carga dinámica (mm);
  • j) alargamiento a la rotura (%);
  • k) resistencia a la tracción (N/5cm).

4.1.2.Componentes de la hoja principal de fachadas

• 1. Cuando la hoja principal sea de bloque de hormigón, salvo de bloque de hormigón curado en autoclave, el valor de absorción de los bloques medido según el ensayo de UNE 41 170:1989 EX debe ser como máximo 0,32 g/cm³.
• 2. Cuando la hoja principal sea de bloque de hormigón visto, el valor medio del coeficiente de succión de los bloques medido según el ensayo de UNE-EN 772-11:2011 y para un tiempo de 10 minutos debe ser como máximo 3 [g/(m²·s)] y el valor individual del coeficiente debe ser como máximo 4,2 [g/(m²·s)].
• 3. Cuando la hoja principal sea de ladrillo o de bloque sin revestimiento exterior, los ladrillos y los bloques deben ser caravista.

4.1.3. Aislante térmico

• 1. Cuando el aislante térmico se disponga por el exterior de la hoja principal, debe ser no hidrófilo.

4.2. Control de recepción en obra de productos

• 1. En el pliego de condiciones del proyecto deben indicarse las condiciones de control para la recepción de los productos, incluyendo los ensayos necesarios para comprobar que los mismos reúnen las características exigidas en los apartados anteriores.
• 2. Debe comprobarse que los productos recibidos:
  • a) corresponden a los especificados en el pliego de condiciones del proyecto;
  • b) disponen de la documentación exigida;
  • c) están caracterizados por las propiedades exigidas;
  • d) han sido ensayados, cuando así se establezca en el pliego de condiciones o lo determine el director de la ejecución de la obra con el visto bueno del director de obra, con la frecuencia establecida.
• 3. En el control deben seguirse los criterios indicados en el artículo 7.2 de la parte I del CTE.

5. Construcción

• 1. En el proyecto se definirán y justificarán las características técnicas mínimas que deben reunir los productos, así como las condiciones de ejecución de cada unidad de obra, con las verificaciones y controles especificados para comprobar su conformidad con lo indicado en dicho proyecto, según lo indicado en el artículo 6 de la parte I del CTE.

5.1. Ejecución

• 1. Las obras de construcción del edificio, en relación con esta sección, se ejecutarán con sujeción al proyecto, a la legislación aplicable, a las normas de la buena práctica constructiva y a las instrucciones del director de obra y del director de la ejecución de la obra, conforme a lo indicado en el artículo 7 de la parte I del CTE. En el pliego de condiciones se indicarán las condiciones de ejecución de los cerramientos.

5.1.1. Muros

5.1.1.1. Condiciones de los pasatubos

• 1. Los pasatubos deben ser estancos y suficientemente flexibles para absorber los movimientos previstos.

5.1.1.2. Condiciones de las láminas impermeabilizantes

• 1. Las láminas deben aplicarse en unas condiciones ambientales que se encuentren dentro de los márgenes prescritos en las correspondientes especificaciones de aplicación.
• 2. Las láminas deben aplicarse cuando el muro esté suficientemente seco de acuerdo con las correspondientes especificaciones de aplicación.
• 3. Las láminas deben aplicarse de tal forma que no entren en contacto materiales incompatibles químicamente.
• 4. En las uniones de las láminas deben respetarse los solapos mínimos prescritos en las correspondientes especificaciones de aplicación.
• 5. El paramento donde se va aplicar la lámina no debe tener rebabas de mortero en las fábricas de ladrillo o bloques ni ningún resalto de material que pueda suponer riesgo de punzonamiento.
• 6. Cuando se utilice una lámina impermeabilizante adherida deben aplicarse imprimaciones previas y cuando se utilice una lámina impermeabilizante no adherida deben sellarse los solapos.
• 7. Cuando la impermeabilización se haga por el interior, deben colocarse bandas de refuerzo en los cambios de dirección.

5.1.1.3. Condiciones del revestimiento hidrófugo de mortero

• 1. El paramento donde se va aplicar el revestimiento debe estar limpio.
• 2. Deben aplicarse al menos cuatro capas de revestimiento de espesor uniforme y el espesor total no debe ser mayor que 2 cm.
• 3. No debe aplicarse el revestimiento cuando la temperatura ambiente sea menor que 0ºC ni cuando se prevea un descenso de la misma por debajo de dicho valor en las 24 horas posteriores a su aplicación.
• 4. En los encuentros deben solaparse las capas del revestimiento al menos 25 cm.

5.1.1.4. Condiciones de los productos líquidos de impermeabilización

5.1.1.4.1. Revestimientos sintéticos de resinas

• 1. Las fisuras grandes deben cajearse mediante rozas de 2 cm de profundidad y deben rellenarse éstas con mortero pobre.
• 2. Las coqueras y las grietas deben rellenarse con masillas especiales compatibles con la resina.
• 3. Antes de la aplicación de la imprimación debe limpiarse el paramento del muro.
• 4. No debe aplicarse el revestimiento cuando la temperatura sea menor que 5ºC o mayor que 35ºC. Salvo que en las especificaciones de aplicación se fijen otros límites.
• 5. El espesor de la capa de resina debe estar comprendido entre 300 y 500 de tal forma que cubran una banda a partir del encuentro de 10 cm de anchura como mínimo m.
• 6. Cuando existan fisuras de espesor comprendido entre 100 y 250 m debe aplicarse una imprimación en torno a la fisura. Luego debe aplicarse una capa de resina a lo largo de toda la fisura, en un ancho mayor que 12 cm y de un espesor que no sea mayor que 50 m. Finalmente deben aplicarse tres manos consecutivas, en intervalos de seis horas como mínimo, hasta alcanzar un espesor total que no sea mayor que 1 mm.
• 7. Cuando el revestimiento esté elaborado a partir de poliuretano y esté total o parcialmente expuesto a la intemperie debe cubrirse con una capa adecuada para protegerlo de las radiaciones ultravioleta.

5.1.1.4.2. Polímeros Acrílicos

• 1. El soporte debe estar seco, sin restos de grasa y limpio.
• 2. El revestimiento debe aplicarse en capas sucesivas cada 12 horas aproximadamente. El espesor no debe ser mayor que 100 μm.

5.1.1.4.3. Caucho acrílico y resinas acrílicas

• 1. El soporte debe estar seco y exento de polvo, suciedad y lechadas superficiales.

5.1.1.5. Condiciones del sellado de juntas

5.1.1.5.1. Masillas a base de poliuretano

• 1. En juntas mayores de 5 mm debe colocarse un relleno de un material no adherente a la masilla para limitar la profundidad.
• 2. La junta debe tener como mínimo una profundidad de 8 mm.
• 3. La anchura máxima de la junta no debe ser mayor que 25 mm.

5.1.1.5.2. Masillas a base de siliconas

• 1. En juntas mayores de 5 mm debe colocarse un relleno de un material no adherente a la masilla para obtener la sección adecuada.

5.1.1.5.3. Masillas a base de resinas acrílicas

• 1. Si el soporte es poroso y está excesivamente seco deben humedecerse ligeramente los bordes de la junta.
• 2. En juntas mayores de 5 mm debe colocarse un relleno de un material no adherente a la masilla para obtener la sección adecuada.
• 3. La junta debe tener como mínimo una profundidad de 10 mm.
• 4. La anchura máxima de la junta no debe ser mayor que 25 mm.

5.1.1.5.4. Masillas asfálticas

• 1. Deben aplicarse directamente en frío sobre las juntas.

5.1.1.6. Condiciones de los sistemas de drenaje

• 1. El tubo drenante debe rodearse de una capa de árido y ésta, a su vez, envolverse totalmente con una lámina filtrante.
• 2. Si el árido es de aluvión el espesor mínimo del recubrimiento de la capa de árido que envuelve el tubo drenante debe ser, en cualquier punto, como mínimo 1,5 veces el diámetro del dren.
• 3. Si el árido es de machaqueo el espesor mínimo del recubrimiento de la capa de árido que envuelve el tubo drenante debe ser, en cualquier punto, como mínimo 3 veces el diámetro del dren.

5.1.2. Suelos

5.1.2.1. Condiciones de los pasatubos

• 1. Los pasatubos deben ser flexibles para absorber los movimientos previstos y estancos.

5.1.2.2. Condiciones de las láminas impermeabilizantes

• 1. Las láminas deben aplicarse en unas condiciones térmicas ambientales que se encuentren dentro de los márgenes prescritos en las correspondientes especificaciones de aplicación.
• 2. Las láminas deben aplicarse cuando el suelo esté suficientemente seco de acuerdo con las correspondientes especificaciones de aplicación.
• 3. Las láminas deben aplicarse de tal forma que no entren en contacto materiales incompatibles químicamente.
• 4. Deben respetarse en las uniones de las láminas los solapos mínimos prescritos en las correspondientes especificaciones de aplicación.
• 5. La superficie donde va a aplicarse la impermeabilización no debe presentar algún tipo de resaltos de materiales que puedan suponer un riesgo de punzonamiento.
• 6. Deben aplicarse imprimaciones sobre los hormigones de regulación o limpieza y las cimentaciones en el caso de aplicar láminas adheridas y en el perímetro de fijación en el caso de aplicar láminas no adheridas.
• 7. En la aplicación de las láminas impermeabilizantes deben colocarse bandas de refuerzo en los cambios de dirección.

5.1.2.3. Condiciones de las arquetas

• 1. Deben sellarse todas las tapas de arquetas al propio marco mediante bandas de caucho o similares que permitan el registro.

5.1.2.4. Condiciones del hormigón de limpieza

• 1. El terreno inferior de las soleras y placas drenadas debe compactarse y tener como mínimo una pendiente del 1%.
• 2. Cuando deba colocarse una lamina impermeabilizante sobre el hormigón de limpieza del suelo o de la cimentación, la superficie de dicho hormigón debe allanarse.

5.1.3. Fachadas

5.1.3.1. Condiciones de la hoja principal

• 1. Cuando la hoja principal sea ladrillo, deben sumergirse en agua brevemente antes de su colocación, excepto los ladrillos hidrofugados y aquellos cuya succión sea inferior a 1 kg/(m².min) según el ensayo descrito en UNE-EN 772-11:2011. Cuando se utilicen juntas con resistencia a la filtración alta o media, el material constituyente de la hoja debe humedecerse antes de colocarse.
• 2. Deben dejarse enjarjes en todas las hiladas de los encuentros y las esquinas para trabar la fábrica.
• 3. Cuando la hoja principal no esté interrumpida por los pilares, el anclaje de dicha hoja a los pilares debe realizarse de tal forma que no se produzcan agrietamientos en la misma. Cuando se ejecute la hoja principal debe evitarse la adherencia de ésta con los pilares.
• 4. Cuando la hoja principal no esté interrumpida por los forjados el anclaje de dicha hoja a los forjados, debe realizarse de tal forma que no se produzcan agrietamientos en la misma. Cuando se ejecute la hoja principal debe evitarse la adherencia de ésta con los forjados.

5.1.3.2. Condiciones del revestimiento intermedio

• 1. Debe disponerse adherido al elemento que sirve de soporte y aplicarse de manera uniforme sobre éste.

5.1.3.3. Condiciones del aislante térmico

• 1. Debe colocarse de forma continua y estable.
• 2. Cuando el aislante térmico sea a base de paneles o mantas y no rellene la totalidad del espacio entre las dos hojas de la fachada, el aislante térmico debe disponerse en contacto con la hoja interior y deben utilizarse elementos separadores entre la hoja exterior y el aislante.

5.1.3.4. Condiciones de la cámara de aire ventilada

• 1. Durante la construcción de la fachada debe evitarse que caigan cascotes, rebabas de mortero y suciedad en la cámara de aire y en las llagas que se utilicen para su ventilación.

5.1.3.5. Condiciones del revestimiento exterior

• 1. Debe disponerse adherido o fijado al elemento que sirve de soporte.

5.1.3.4. (sic) Condiciones de los puntos singulares

• 2. Las juntas de dilatación deben ejecutarse aplomadas y deben dejarse limpias para la aplicación del relleno y del sellado.

5.1.4. Cubiertas

5.1.4.1. Condiciones de la formación de pendientes

• 1. Cuando la formación de pendientes sea el elemento que sirve de soporte de la impermeabilización, su superficie debe ser uniforme y limpia.

5.1.4.2. Condiciones de la barrera contra el vapor

• 1. La barrera contra el vapor debe extenderse bajo el fondo y los laterales de la capa de aislante térmico.
• 2. Debe aplicarse en unas condiciones térmicas ambientales que se encuentren dentro de los márgenes prescritos en las correspondientes especificaciones de aplicación.

5.1.4.3. Condiciones del aislante térmico

• 1. Debe colocarse de forma continua y estable.

5.1.4.4. Condiciones de la impermeabilización

• 1. Las láminas deben aplicarse en unas condiciones térmicas ambientales que se encuentren dentro de los márgenes prescritos en las correspondientes especificaciones de aplicación.
• 2. Cuando se interrumpan los trabajos deben protegerse adecuadamente los materiales.
• 3. La impermeabilización debe colocarse en dirección perpendicular a la línea de máxima pendiente.
• 4. Las distintas capas de la impermeabilización deben colocarse en la misma dirección y a cubrejuntas.
• 5. Los solapos deben quedar a favor de la corriente de agua y no deben quedar alineados con los de las hileras contiguas.

5.1.4.5. Condiciones de la cámara de aire ventilada

• 1. Durante la construcción de la cubierta debe evitarse que caigan cascotes, rebabas de mortero y suciedad en la cámara de aire.

5.2. Control de la ejecución

• 1. El control de la ejecución de las obras se realizará de acuerdo con las especificaciones del proyecto, sus anejos y modificaciones autorizados por el director de obra y las instrucciones del director de la ejecución de la obra, conforme a lo indicado en el artículo 7.3 de la parte I del CTE y demás normativa vigente de aplicación.
• 2. Se comprobará que la ejecución de la obra se realiza de acuerdo con los controles y con la frecuencia de los mismos establecida en el pliego de condiciones del proyecto.
• 3. Cualquier modificación que pueda introducirse durante la ejecución de la obra quedará en la documentación de la obra ejecutada sin que en ningún caso dejen de cumplirse las condiciones mínimas señaladas en este Documento Básico.

5.3. Control de la obra terminada

• 1. En el control se seguirán los criterios indicados en el artículo 7.4 de la parte I del CTE. En esta sección del DB no se prescriben pruebas finales.

6. Mantenimiento y conservación

• 1. Deben realizarse las operaciones de mantenimiento que, junto con su periodicidad, se incluyen en la tabla 6.1 y las correcciones pertinentes en el caso de que se detecten defectos.

  Tabla 6.1 Operaciones de mantenimiento

  	Operación	Periodicidad
  Muros	Comprobación del correcto funcionamiento de los canales y bajantes de evacuación de los muros parcialmente estancos	1 año (7)
  	Comprobación de que las aberturas de ventilación de la cámara de los muros parcialmente estancos no están obstruidas	1 año
  	Comprobación del estado de la impermeabilización interior	1 año
  Suelos	Comprobación del estado de limpieza de la red de drenaje y de evacuación	1 año (8)
  	Limpieza de las arquetas	1 año (8)
  	Comprobación del estado de las bombas de achique, incluyendo las de reserva, si hubiera sido necesarias su implantación para poder garantizar el drenaje	1 año
  	Comprobación de la posible existencia de filtraciones por fisuras y grietas	1 año
  Fachadas	Comprobación del estado de conservación del revestimiento: posible aparición de fisuras, desprendimientos, humedades y manchas	3 años
  	Comprobación del estado de conservación de los puntos singulares	3 años
  	Comprobación de la posible existencia de grietas y fisuras, así como desplomes u otras deformaciones, en la hoja principal	5 años
  	Comprobación del estado de limpieza de las llagas o de las aberturas de ventilación de la cámara	10 años
  Cubiertas	Limpieza de los elementos de desagüe (sumideros, canalones y rebosaderos) y comprobación de su correcto funcionamiento	1 año (7)
  	Recolocación de la grava	1 año
  	Comprobación del estado de conservación de la protección o tejado	3 años
  	Comprobación del estado de conservación de los puntos singulares	3 años

Apéndice A
Terminología

Absorción: retención de un gas o vapor por un líquido o de un líquido por un sólido.

Aislante no hidrófilo: aislante que tiene una succión o absorción de agua a corto plazo por inmersión parcial menor que 1kg/m² según ensayo UNE EN 1609:2013 o una absorción de agua a largo plazo por inmersión total menor que el 5% según ensayo UNE-EN 12087:2013.

Aislante térmico: elemento que tiene una conductividad térmica menor que 0,060 W/(m·K) y una resistencia térmica mayor que 0,25 m²·K/W.

Aplicaciones líquidas: sustancias líquidas de impermeabilización.

Área efectiva (de una abertura): área de la sección perpendicular a la dirección del movimiento del aire que está libre de obstáculos.

Barrera contra el vapor: elemento que tiene una resistencia a la difusión de vapor mayor que 10 MN ·s/g equivalente a 2,7 m²·h·Pa/mg.

Cámara de aire ventilada: espacio de separación en la sección constructiva de una fachada o de una cubierta que permite la difusión del vapor de agua a través de aberturas al exterior dispuestas de forma que se garantiza la ventilación cruzada.

Cámara de bombeo: depósito o arqueta donde se acumula provisionalmente el agua drenada antes de su bombeo y donde están alojadas las bombas de achique, incluyendo las de reserva.

Capa antipunzonamiento:capa separadora que se interpone entre dos capas sometidas a presión y que sirve para proteger a la menos resistente y evitar con ello su rotura.

Capa de protección: producto que se dispone sobre la capa de impermeabilización para protegerla de las radiaciones ultravioletas y del impacto térmico directo del sol y además favorece la escorrentía y la evacuación del agua hacia los sumideros.

Capa de regulación: capa que se dispone sobre la capa drenante o el terreno para eliminar las posibles irregularidades y desniveles y así recibir de forma homogénea el hormigón de la solera o la placa.

Capa separadora: capa que se intercala entre elementos del sistema de impermeabilización para todas o algunas de las finalidades siguientes:

• a) evitar la adherencia entre ellos;
• b) proporcionar protección física o química a la membrana;
• c) permitir los movimientos diferenciales entre los componentes de la cubierta;
• d) actuar como capa antipunzonante;
• e) actuar como capa filtrante;
• f) actuar como capa ignífuga.

Capilaridad: fenómeno según el cual la superficie de un líquido en contacto con un sólido se eleva o se deprime debido a la fuerza resultante de atracciones entre las moléculas del líquido (cohesión) y las de éste con las del sólido (adhesión).

Coeficiente de permeabilidad: parámetro indicador del grado de permeabilidad de un suelo medido por la velocidad de paso del agua a través de él. Se expresa en m/s o cm/s. Puede determinarse directamente mediante ensayo en permeámetro o mediante ensayo in situ, o indirectamente a partir de la granulometría y la porosidad del terreno.

Componente: cada una de las partes de las que consta un elemento constructivo.

Cubrejunta: pequeña pieza de madera o metal que se utiliza para fijar una junta a tope.

Drenaje: operación de dar salida a las aguas muertas o a la excesiva humedad de los terrenos por medio de zanjas o cañerías.

Elemento constructivo: parte del edificio con una función independiente. Se entienden como tales los suelos, los muros, las fachadas y las cubiertas.

Elemento pasante: elemento que atraviesa un elemento constructivo. Se entienden como tales las bajantes y las chimeneas que atraviesan las cubiertas.

Encachado: capa de grava de diámetro grande que sirve de base a una solera apoyada en el terreno con el fin de dificultar la ascensión del agua del terreno por capilaridad a ésta.

Enjarje: cada uno de los dentellones que se forman en la interrupción lateral de un muro para su trabazón al proseguirlo.

Formación de pendientes (sistema de): sistema constructivo situado sobre el soporte resistente de una cubierta y que tiene una inclinación para facilitar la evacuación de agua.

Geotextil: tipo de lámina plástica que contiene un tejido de refuerzo y cuyas principales funciones son filtrar, proteger químicamente y desolidarizar capas en contacto.

Grado de impermeabilidad: número indicador de la resistencia al paso del agua característica de una solución constructiva definido de tal manera que crece al crecer dicha resistencia y, en consecuencia, cuanto mayor sea la solicitación de humedad mayor debe ser el grado de impermeabilidad de dicha solución para alcanzar el mismo resultado. La gradación se aplica a las soluciones de cada elemento constructivo de forma independiente a las de los demás elementos. Por lo tanto, las gradaciones de los distintos elementos no son necesariamente equivalentes: así, el grado 3 de un muro no tiene por qué equivaler al grado 3 de una fachada.

Higroscopicidad: propiedad de un material de absorber o ceder agua en función de la humedad relativa del ambiente en que se encuentra.

Hoja principal: hoja de una fachada cuya función es la de soportar el resto de las hojas y componentes de la fachada, así como, en su caso desempeñar la función estructural.

Hormigón de consistencia fluida: hormigón que, ensayado en la mesa de sacudidas, presenta un asentamiento comprendido entre el 70% y el 100%, que equivale aproximadamente a un asiento superior mayor que 20 cm en el cono de Abrams.

Hormigón de elevada compacidad: hormigón con un índice muy reducido de huecos en su granulometría.

Hormigón hidrófugo: hormigón que, por contener sustancias de carácter químico hidrófobo, evita o disminuye sensiblemente la absorción de agua.

Hormigón de retracción moderada: hormigón que sufre poca reducción de volumen como consecuencia del proceso físico-químico del fraguado, endurecimiento o desecación.

Impermeabilización: procedimiento destinado a evitar el mojado o la absorción de agua por un material o elemento constructivo. Puede hacerse durante su fabricación o mediante la posterior aplicación de un tratamiento.

Impermeabilizante: producto que evita el paso de agua a través de los materiales tratados con él.

Índice pluviométrico anual: para un año dado, es el cociente entre la precipitación media y la precipitación media anual de la serie.

Inyección: técnica de recalce consistente en el refuerzo o consolidación de un terreno de cimentación mediante la introducción en él a presión de un mortero de cemento fluido con el fin de que rellene los huecos existentes.

Intradós: superficie interior del muro.

Lámina drenante: lámina que contiene nodos o algún tipo de pliegue superficial para formar canales por donde pueda discurrir el agua.

Lámina filtrante: lámina que se interpone entre el terreno y un elemento constructivo y cuya característica principal es permitir el paso del agua a través de ella e impedir el paso de las partículas del terreno.

Limahoya: línea de intersección de dos vertientes de cubierta que se juntan formando un ángulo cóncavo.

Limatesa: línea de intersección de dos vertientes de cubierta que se juntan formando un ángulo convexo.

Llaga: junta vertical entre dos ladrillos de una misma hilada.

Lodo de bentonita: suspensión en agua de bentonita que tiene la cualidad de formar sobre una superficie porosa una película prácticamente impermeable y que es tixotrópica, es decir, tiene la facultad de adquirir en estado de reposo una cierta rigidez.

Mortero hidrófugo: mortero que, por contener sustancias de carácter químico hidrófobo, evita o disminuye sensiblemente la absorción de agua.

Mortero hidrófugo de baja retracción: mortero que reúne las siguientes características:

• a) contiene sustancias de carácter químico hidrófobo que evitan o disminuyen sensiblemente la absorción de agua;
• b) experimenta poca reducción de volumen como consecuencia del proceso físico-químico del fraguado, endurecimiento o desecación.

Mortero pobre: mortero que tiene una dosificación, expresada en Kg de cemento por m³ de arena, menor o igual que 1/8.

Muro flexorresistente: muro armado que resiste esfuerzos de compresión y de flexión. Este tipo de muro se construye después de realizado el vaciado del terreno del sótano.

Muro de gravedad: muro no armado que resiste esfuerzos principalmente de compresión. Este tipo de muro se construye después de realizado el vaciado del terreno del sótano.

Muro pantalla: muro armado que resiste esfuerzos de compresión y de flexión. Este tipo de muro se construye en el terreno mediante el vaciado del terreno exclusivo del muro y el consiguiente hormigonado in situ o mediante el hincado en el terreno de piezas prefabricadas. El vaciado del terreno del sótano se realiza una vez construido el muro.

Muro parcialmente estanco: muro compuesto por una hoja exterior resistente, una cámara de aire y una hoja interior. El muro no se impermeabiliza sino que se permite el paso del agua del terreno hasta la cámara donde se recoge y se evacua.

Nivel freático: valor medio anual de la profundidad con respecto a la superficie del terreno de la cara superior de la capa freática.

Permeabilidad al vapor de agua: cantidad de vapor de agua que se transmite a través de un material de espesor unidad por unidad de área, unidad de tiempo y de diferencia de presiones parciales de vapor de agua. La permeabilidad se expresa en g·m /(MN·s) o en g·cm /(mmHG·m²·día).

Pintura impermeabilizante: compuesto líquido pigmentado que se convierte en película sólida después de su aplicación y que impide la filtración y la absorción de agua a través de él.

Placa: solera armada para resistir mayores esfuerzos de flexión como consecuencia, entre otros, del empuje vertical del agua freática.

Pozo drenante: pozo efectuado en el terreno con entibación perforada para permitir la llegada del agua del terreno circundante a su interior. El agua se extrae por bombeo.

Revestimiento continuo: revestimiento que se aplica en forma de pasta fluida directamente sobre la superficie que se reviste. Puede ser a base de morteros hidráulicos, plástico o pintura.

Revestimiento discontinuo: revestimiento conformado a partir de piezas (baldosas, lamas, placas, etc.) de materiales naturales o artificiales que se fijan a las superficies mediante sistemas de agarre o anclaje. Según sea este sistema de fijación el revestimiento se considera pegado o fijado mecánicamente.

Revestimiento exterior: revestimiento de la fachada dispuesto en la cara exterior de la misma.

Sistema adherido: sistema de fijación en el que la impermeabilización se adhiere al elemento que sirve de soporte en toda su superficie.

Sistema fijado mecánicamente: sistema de fijación en el que la impermeabilización se sujeta al elemento que sirve de soporte mediante fijaciones mecánicas.

Sistema no adherido: sistema de fijación en el que la impermeabilización se coloca sobre el soporte sin adherirse al mismo salvo en elementos singulares tales como juntas, desagües, petos, bordes, etc. y en el perímetro de elementos sobresalientes de la cubierta, tales como chimeneas, claraboyas, mástiles, etc.

Sistema semiadherido: sistema de fijación en el que la impermeabilización se adhiere al elemento que sirve de soporte en una extensión comprendida entre el 15 y el 50 %.

Solera: capa gruesa de hormigón apoyada sobre el terreno, que se dispone como pavimento o como base para un solado.

Solución constructiva:elemento constructivo caracterizado por los componentes concretos que lo forman junto con otros elementos del contorno ajenos al elemento constructivo cuyas características influyen en el nivel de prestación proporcionado.

Sub-base: capa de bentonita de sodio sobre hormigón de limpieza dispuesta debajo del suelo.

Succión: capacidad de imbibición de agua por capilaridad de un producto mediante inmersión parcial en un período corto de tiempo.

Suelo elevado: suelo situado en la base del edificio en el que la relación entre la suma de la superficie de contacto con el terreno y la de apoyo, y la superficie del suelo es inferior a 1/7.

Trasdós: superficie exterior de un muro.

Tubo drenante: tubo enterrado cuyas paredes están perforadas para permitir la llegada del agua del terreno circundante a su interior.

Valor básico de la velocidad del viento: corresponde al valor característico de la velocidad media del viento a lo largo de un periodo de 10 minutos, tomada en zona plana y desprotegida frente al viento a una altura de 10 m sobre el suelo. Dicho valor característico es el valor cuya probabilidad anual de ser sobrepasado es de 0,02 (período de retorno de 50 años).

Zanja drenante: zanja que recoge el agua del terreno circundante y la conduce a la red de alcantarillado o de saneamiento.

Zona eólica: zona geográfica que engloba todos los puntos que tienen un valor básico de la velocidad del viento, V, comprendido dentro del mismo intervalo de los siguientes:

• zona A cuando V = 26 m/s
• zona B cuando V = 27 m/s
• zona C cuando V = 29 m/s

Zona pluviométrica de promedios: zona geográfica que engloba todos los puntos que tienen un índice pluviométrico anual, p, comprendido dentro del mismo intervalo de los siguientes:

• zona I cuando p > 2000 mm
• zona II cuando 1000 mm < p ≤ 2000 mm
• zona III cuando 500 mm < p ≤ 1000 mm
• zona IV cuando 300 mm < p ≤ 500 mm
• zona V cuando p < 300 mm

Apéndice B
Notación

• 1. En este apéndice se recogen, ordenados alfabéticamente, los símbolos que se utilizan en esta sección del DB junto con las correspondientes magnitudes y unidades.

  A_h: superficie de la hoja interior de un muro parcialmente estanco, [m²].

  A_s: superficie del suelo elevado, [m²].

  A_c: superficie de la cubierta, [m²].

  H: diferencia entre la profundidad de la cara superior de la capa impermeable y el nivel freático antes de la intervención, [m].

  h_o: diferencia entre la profundidad de la cara superior de la capa impermeable y el nivel freático en el punto del terreno donde está situado el tubo drenante, [m].

  K_s: coeficiente de permeabilidad del terreno, [m/s ó cm/s].

  NF: nivel freático, [m].

  P: profundidad del arranque del muro con respecto a la superficie del terreno, [m];

  p: índice pluviométrico anual, [mm].

  q: caudal de drenaje por metro lineal de muro, [m³/(s.m)].

  R: radio de acción del drenaje, equivalente a la distancia de la zona de recarga del acuífero, [m].

  S_s: área efectiva total de las aberturas de ventilación de una cámara, [cm²].

  V: valor básico de la velocidad del viento, [m/s].

Apéndice C
Cálculo del caudal de drenaje

1. El caudal de drenaje por metro lineal de muro en m³/(s.m) debido al encuentro con una capa freática, q, se obtiene por el procedimiento que se expone a continuación (Véase la figura C.1).

• a) Cuando el arranque del muro coincide o está por debajo de la cara superior de una capa impermeable el caudal se obtiene mediante la fórmula C.1 o la fórmula C.2





  Siendo

  P la profundidad del arranque del muro con respecto a la superficie del terreno, [m];

  NF el nivel freático, [m];

  q el caudal de drenaje por metro lineal de muro, [m³/(s.m)];

  K_s el coeficiente de permeabilidad del terreno, [m/s];

  H la diferencia entre la profundidad de la cara superior de la capa impermeable y el nivel freático antes de la intervención, [m];

  h_o la diferencia entre la profundidad de la cara superior de la capa impermeable y el nivel freático en el punto del terreno donde está situado el tubo drenante, [m];

  R el radio de acción del drenaje, equivalente a la distancia de la zona de recarga del acuífero, [m].

• b) Cuando el arranque del muro no alcanza ninguna capa impermeable, el caudal se obtiene mediante la fórmula



  siendo K_s, H, h_o y R lo indicado para el caso a).



  Figura C.1

Sección HS 2
Recogida y evacuación de residuos

1. Generalidades

1.1. Ámbito de aplicación

• 1. Esta sección se aplica a los edificios de viviendas de nueva construcción, tengan o no locales destinados a otros usos, en lo referente a la recogida de los residuos ordinarios generados en ellos.
• 2. Para los edificios y locales con otros usos la demostración de la conformidad con las exigencias básicas debe realizarse mediante un estudio específico adoptando criterios análogos a los establecidos en esta sección.

1.2. Procedimiento de verificación

• 1. Para la aplicación de esta sección debe seguirse la secuencia de verificaciones que se expone a continuación.
• 2. Cumplimiento de las condiciones de diseño y dimensionado del apartado 2 relativas al sistema de almacenamiento y traslado de residuos:
  • a) la existencia del almacén de contenedores de edificio y las condiciones relativas al mismo, cuando el edificio esté situado en una zona en la que exista recogida puerta a puerta de alguna de las fracciones de los residuos ordinarios;
  • b) la existencia de la reserva de espacio y las condiciones relativas al mismo, cuando el edificio esté situado en una zona en la que exista recogida centralizada con contenedores de calle de superficie de alguna de las fracciones de los residuos ordinarios;
  • c) las condiciones relativas a la instalación de traslado por bajantes, en el caso de que se haya dispuesto ésta;
  • d) la existencia del espacio de almacenamiento inmediato y las condiciones relativas al mismo.
• 3. Cumplimiento de las condiciones de mantenimiento y conservación del apartado 3.

2. Diseño y dimensionado

2.1. Almacén de contenedores de edificio y espacio de reserva

• 1. Cada edificio debe disponer como mínimo de un almacén de contenedores de edificio para las fracciones de los residuos que tengan recogida puerta a puerta, y, para las fracciones que tengan recogida centralizada con contenedores de calle de superficie, debe disponer de un espacio de reserva en el que pueda construirse un almacén de contenedores cuando alguna de estas fracciones pase a tener recogida puerta a puerta.
• 2. En el caso de viviendas aisladas o agrupadas horizontalmente, el almacén de contenedores de edificio y el espacio de reserva pueden disponerse de tal forma que sirvan a varias viviendas.

2.1.1. Situación

• 1. El almacén y el espacio de reserva, en el caso de que estén fuera del edificio, deben estar situados a una distancia del acceso del mismo menor que 25 m.
• 2. El recorrido entre el almacén y el punto de recogida exterior debe tener una anchura libre de 1,20 m como mínimo, aunque se admiten estrechamientos localizados siempre que no se reduzca la anchura libre a menos de 1 m y que su longitud no sea mayor que 45 cm. Cuando en el recorrido existan puertas de apertura manual éstas deben abrirse en el sentido de salida. La pendiente debe ser del 12 % como máximo y no deben disponerse escalones.

2.1.2. Superficie

2.1.2.1. Superficie útil del almacén

• 1. La superficie útil del almacén debe calcularse mediante la fórmula siguiente:



  Siendo

  S la superficie útil [m²];

  P el número estimado de ocupantes habituales del edificio que equivale a la suma del número total de dormitorios sencillos y el doble de número total de dormitorios dobles;

  T_f el período de recogida de la fracción [días];

  G_f el volumen generado de la fracción por persona y día [dm³/(persona·día)], que equivale a los siguientes valores:

  Papel / cartón 1,55

  Envases ligeros 8,40

  Materia orgánica 1,50

  Vidrio 0,48

  Varios 1,50

  C_f el factor de contenedor [m²/l], que depende de la capacidad del contenedor de edificio que el servicio de recogida exige para cada fracción y que se obtiene de la tabla 2.1;

  Tabla 2.1 Factor de contenedor

  Capacidad del contenedor de edificio en l	Cf en m²/l
  120	0,0050
  240	0,0042
  330	0,0036
  600	0,0033
  800	0,0030
  1.100	0,0027

  M_f un factor de mayoración que se utiliza para tener en cuenta que no todos los ocupantes del edificio separan los residuos y que es igual a 4 para la fracción varios y a 1 para las demás fracciones.

• 2. Con independencia de lo anteriormente expuesto, la superficie útil del almacén debe ser como mínimo la que permita el manejo adecuado de los contenedores.

2.1.2.2. Superficie del espacio de reserva

• 1. La superficie de reserva debe calcularse mediante la fórmula siguiente:



  Siendo

  S_R la superficie de reserva [m²];

  P el número estimado de ocupantes habituales del edificio que equivale a la suma del número total de dormitorios sencillos y el doble de número total de dormitorios dobles;

  F_f el factor de fracción [m²/persona], que se obtiene de la tabla 2.2.

  Tabla 2.2 Factor de fracción

  Fracción	Ff en m²/persona
  Papel / cartón	0,039
  Envases ligeros	0,060
  Materia orgánica	0,005
  Vidrio	0,012
  Varios	0,038

  M_fun factor de mayoración que se utiliza para tener en cuenta que no todos los ocupantes del edificio separan los residuos y que es igual a 4 para la fracción varios y a 1 para las demás fracciones.

• 2. Con independencia de lo anteriormente expuesto, la superficie de reserva debe ser como mínimo la que permita el manejo adecuado de los contenedores.

2.1.3. Otras características

• 1. El almacén de contenedores debe tener las siguientes características:
  • a) su emplazamiento y su diseño deben ser tales que la temperatura interior no supere 30º;
  • b) el revestimiento de las paredes y el suelo debe ser impermeable y fácil de limpiar; los encuentros entre las paredes y el suelo deben ser redondeados;
  • c) debe contar al menos con una toma de agua dotada de válvula de cierre y un sumidero sifónico antimúridos en el suelo;
  • d) debe disponer de una iluminación artificial que proporcione 100 lux como mínimo a una altura respecto del suelo de 1 m y de una base de enchufe fija 16A 2p+T según UNE 20.315:1994;
  • e) satisfará las condiciones de protección contra incendios que se establecen para los almacenes de residuos en el apartado 2 de la Sección SI-1 del DB-SI Seguridad en caso de incendio;
  • f) en el caso de traslado de residuos por bajante si se dispone una tolva intermedia para almacenar los residuos hasta su paso a los contenedores, ésta debe ir provista de una compuerta para su vaciado y limpieza, así como de un punto de luz que proporcione 1.000 lúmenes situado en su interior sobre la compuerta, y cuyo interruptor esté situado fuera de la tolva

2.2. Instalaciones de traslado por bajantes

2.2.1. Condiciones generales

• 1. Las compuertas de vertido deben situarse en zonas comunes y a una distancia de las viviendas menor que 30 m, medidos horizontalmente.
• 2. El traslado del vidrio no se debe realizar mediante el sistema de traslado por bajantes.

2.2.2. Condiciones particulares de las bajantes

• 1. Las bajantes deben ser metálicas o de cualquier material de clase de reacción al fuego A1, impermeable, anticorrosivo, imputrescible y resistente a los golpes. Las superficies interiores deben ser lisas.
• 2. Las bajantes deben separarse del resto de los recintos del edificio mediante muros que en función de las características de resistencia a fuego sean de clase EI-120.
• 3. Las bajantes deben disponerse verticalmente, aunque pueden realizarse cambios de dirección respecto a la vertical no mayores que 30º. Para evitar los ruidos producidos por una velocidad excesiva en la caída de los residuos, cada 10 m de conducto debe disponerse una acodadura con cuatro codos de 15º cada uno como máximo según la figura 2.1, o adoptarse otra solución que produzca el mismo efecto.
• 4. Las bajantes deben tener un diámetro de 450 mm como mínimo.
• 5. Las bajantes de los sistemas de traslado por gravedad deben ventilarse por el extremo superior con un aspirador estático y, en dicho extremo, debe disponerse una toma de agua con racor para manguera y una compuerta para limpieza dotada de cierre hermético y cerradura.
• 6. Las bajantes de los sistemas neumáticos deben conectarse a un conducto de ventilación de una sección no menor que 350 cm².
• 7. El extremo superior de la bajante en los sistemas de traslado por gravedad y del conducto de ventilación en los sistemas neumáticos deben desembocar en un espacio exterior adecuado de tal manera que (véase la figura 2.2) el tramo exterior sobre la cubierta tenga una altura de 1 m como mínimo y supere las siguientes alturas en función de su emplazamiento:
  • a) la altura de cualquier obstáculo que esté a una distancia comprendida entre 2 y 10 m;
  • b) 1,3 veces la altura de cualquier obstáculo que esté a una distancia menor o igual que 2 m.



  Figura 2.2 Ejemplos de altura libre del extremo superior de la bajante sobre la cubierta

• 8. En el extremo inferior de la bajante en los sistemas de traslado por gravedad debe disponerse una compuerta de cierre y un sistema que impida que, como consecuencia de la acumulación de los residuos en el tramo de la bajante inmediatamente superior a la compuerta de cierre, los residuos alcancen la compuerta de vertido más baja.

2.2.3. Condiciones particulares de las compuertas de vertido

• 1. Las compuertas de vertido deben ser metálicas o de material con clase de reacción al fuego A1, impermeable, anticorrosivo, imputrescible y resistente a los golpes. En función de las características de resistencia a fuego deben ser de clase EI-60. Las superficies interiores deben ser lisas.
• 2. Para que la unión de las compuertas con las bajantes sea estanca, debe disponerse un cierre con burlete elástico o adoptarse otra solución que produzca el mismo efecto.
• 3. Las compuertas deben ser de tal forma que permitan
  • a) el vertido de los residuos con facilidad;
  • b) su limpieza interior con facilidad;
  • c) el acceso para eliminar los atascos que se produzcan en las bajantes.
• 4. Las compuertas deben ir provistas de cierre hermético y silencioso. Para evitar que cuando haya una compuerta abierta se pueda abrir otra, debe disponerse un sistema de enclavamiento eléctrico o adoptarse otra solución que produzca el mismo efecto.
• 5. Cuando las compuertas sean circulares deben tener un diámetro comprendido entre 300 y 350 mm y, cuando sean rectangulares, deben tener unas dimensiones comprendidas entre 300x300 y 350x350 mm.
• 6. La zona situada alrededor de la compuerta y el suelo adyacente de acuerdo con la figura 2.3 deben revestirse con un acabado impermeable que sea fácilmente lavable:



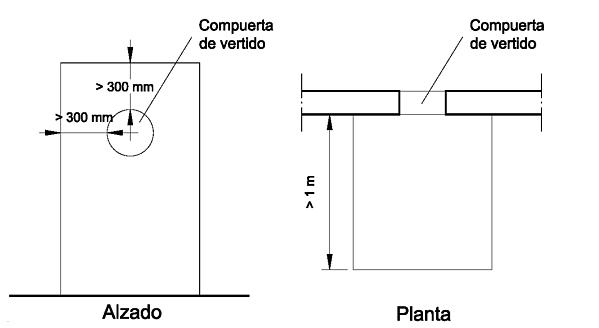

  Figura 2.3 Zona de acabado impermeable y lavable

2.2.4. Condiciones particulares de las estaciones de carga de los sistemas neumáticos

• 1. La estación de carga debe disponer de un tramo vertical de 2,5 m de bajante para almacenamiento de los residuos, una válvula de residuos situada en el extremo inferior del tramo vertical y una válvula de aire situada a la misma altura que la válvula de residuos.
• 2. Las estaciones de carga deben situarse en un recinto que tenga las siguientes características:
  • a) los cerramientos deben dimensionarse para una depresión de 2,95 kPa como mínimo;
  • b) debe disponer de una iluminación artificial que proporcione 100 lux como mínimo a una altura respecto del suelo de 1 m y de una base de enchufe fija 16A 2p+T según UNE 20.315:1994;
  • c) debe disponer de una puerta de acceso batiente hacia fuera;
  • d) el revestimiento de las paredes y el suelo debe ser impermeable y fácil de limpiar y el de aquel último debe ser además antideslizante; los encuentros entre las paredes y el suelo deben ser redondeados;
  • e) debe contar al menos con una toma de agua dotada de válvula de cierre y un desagüe antimúridos.

2.3. Espacios de almacenamiento inmediato en las viviendas

• 1. Deben disponerse en cada vivienda espacios para almacenar cada una de las cinco fracciones de los residuos ordinarios generados en ella.
• 2. En el caso de viviendas aisladas o agrupadas horizontalmente, para las fracciones de papel / cartón y vidrio, puede utilizarse como espacio de almacenamiento inmediato el almacén de contenedores de edificio.
• 3. La capacidad de almacenamiento para cada fracción debe calcularse mediante la siguiente fórmula:



  Siendo

  C la capacidad de almacenamiento en la vivienda por fracción [dm³];

  CA el coeficiente de almacenamiento [dm³/persona] cuyo valor para cada fracción se obtiene en la tabla 2.3;

  Tabla 2.3 Coeficiente de almacenamiento, CA

  Fracción	CA
  Envases ligeros	7,80
  Materia orgánica	3,00
  Papel / cartón	10,85
  Vidrio	3,36
  Varios	10,50

  P_v el número estimado de ocupantes habituales de la vivienda que equivale a la suma del número total de dormitorios sencillos y el doble de número total de dormitorios dobles.

• 4. Con independencia de lo anteriormente expuesto, el espacio de almacenamiento de cada fracción debe tener una superficie en planta no menor que 30x30 cm y debe ser igual o mayor que 45 dm³.
• 5. Los espacios destinados a materia orgánica y envases ligeros deben disponerse en la cocina o en zonas anejas auxiliares.
• 6. Estos espacios deben disponerse de tal forma que el acceso a ellos pueda realizarse sin que haya necesidad de recurrir a elementos auxiliares y que el punto más alto esté situado a una altura no mayor que 1,20 m por encima del nivel del suelo.
• 7. El acabado de la superficie de cualquier elemento que esté situado a menos de 30 cm de los límites del espacio de almacenamiento debe ser impermeable y fácilmente lavable.

3. Mantenimiento y conservación

3.1. Almacén de contenedores de edificio

• 1. Deben señalizarse correctamente los contenedores, según la fracción correspondiente, y el almacén de contenedores. En el interior del almacén de contenedores deben disponerse en un soporte indeleble, junto con otras normas de uso y mantenimiento, instrucciones para que cada fracción se vierta en el contenedor correspondiente.
• 2. Deben realizarse las operaciones de mantenimiento que, junto con su periodicidad, se incluyen en la tabla 3.1.

  Tabla 3.1 Operaciones de mantenimiento

  Operación	Periodicidad
  Limpieza de los contenedores	3 días
  Desinfección de los contenedores	1,5 meses
  Limpieza del suelo del almacén	1 día
  Lavado con manguera del suelo del almacén	2 semanas
  Limpieza de las paredes, puertas, ventanas, etc.	4 semanas
  Limpieza general de las paredes y techos del almacén, incluidos los elementos del sistema de ventilación, las luminarias, etc.	6 meses
  Desinfección, desinsectación y desratización del almacén de contenedores	1,5 meses

3.2. Instalaciones de traslado por bajantes

• 1. Las compuertas deben estar correctamente señalizadas según la fracción correspondiente.
• 2. En los recintos en los que estén situadas las compuertas deben disponerse, en un soporte indeleble, junto a otras normas de uso y mantenimiento, las instrucciones siguientes:
  • a) cada fracción debe verterse en la compuerta correspondiente;
  • b) no se deben verter por ninguna compuerta residuos líquidos, objetos cortantes o punzantes ni vidrio;
  • c) los envases ligeros y la materia orgánica deben verterse introducidos en envases cerrados;
  • d) los objetos de cartón que no quepan por la compuerta deben introducirse troceados y no deben plegarse.
• 3. Deben realizarse las operaciones de mantenimiento que, junto con su periodicidad, se incluyen en la tabla 3.2.

  Tabla 3.2 Operaciones de mantenimiento

  	Operación	Periodicidad
  Bajantes	Limpieza de las bajantes por gravedad. Revisión y reparación de los daños encontrados	6 meses
  	Limpieza de las bajantes neumáticas. Revisión y reparación de los daños encontrados	1 año
  	Limpieza de las compuertas de vertido	1 semana
  Recinto de estación de carga	Limpieza del suelo	1 semana
  	Limpieza de las paredes, las puertas, las ventanas, etc.	2 meses
  	Limpieza general de las paredes y techos, incluidas elementos del sistema de ventilación, luminarias, etc.	6 meses
  	Desinfección, desinsectación y desratización	6 meses

Apéndice A
Terminología

Almacenamiento inmediato: almacenamiento temporal de las fracciones de los residuos en el interior de las unidades de uso para reducir la frecuencia del traslado a mano hasta los puntos de recogida.

Bajante: conducto vertical que sirve para el traslado por gravedad o neumático de los residuos desde las compuertas de vertido hasta los contenedores de edificio o las estaciones de carga, respectivamente.

Contenedores de calle:contenedores de recogida públicos dispuestos en la calle para los residuos generados en edificios de su entorno. Estos contenedores pueden ser de superficie, en cuyo caso los usuarios depositan los residuos directamente en ellos, o subterráneos, que disponen de un buzón colocado en la superficie para la introducción de los residuos.

Contenedores de edificio:contenedores de recogida privados para los residuos generados en una o varias viviendas y que se sitúan en el almacén de contenedores de edificio. En estos contenedores se depositan los residuos a través de bajantes o a mano.

Contenedores de recogida: contenedores utilizados para depositar las distintas fracciones de los residuos ordinarios generados, a fin de facilitar su traslado y su carga en los camiones del servicio de recogida.

Estación de carga: parte de la instalación de recogida neumática situada en la parte inferior de la bajante o de la compuerta de vertido exterior que las conecta con el tramo subterráneo horizontal de la red de tuberías. Generalmente consta de un tramo vertical, válvula de residuos, válvula de aire, indicadores de nivel e instrumentación de enclavamiento y control. La función del tramo vertical es el agrupamiento de las bolsas. La válvula de residuos se sitúa en la parte inferior del tramo vertical y permite la retención y la expedición de los residuos de acuerdo con las órdenes de control. La válvula de aire es transversal a la tubería y permite la entrada de aire para el transporte.

Factor de contenedor: factor que se define mediante la siguiente expresión:

Siendo

C_f el factor de contenedor [m²/l];

SC la superficie necesaria para el almacenamiento y maniobra de cada contenedor de edificio [m²];

CC la capacidad de cada contenedor [l].

En la tabla A.1 se incluyen los factores de contenedor correspondientes a los contenedores de edificio habituales.

Factor de fracción: factor que se define mediante la siguiente expresión:

Siendo

F_f el factor de fracción [m²/persona];

T_f el período de recogida de la fracción [días];

G_f el volumen generado de la fracción por persona y día [dm³/(persona·día)], que equivale a los siguientes valores:

Papel / cartón 1,55

Envases ligeros 8,40

Materia orgánica 1,50

Vidrio 0,48

Varios 1,50

C_f el factor de contenedor [m²/l].

El factor de fracción se utiliza para determinar el espacio que debe reservarse en los edificios situados en las zonas en las que exista recogida centralizada con contenedores de calle de superficie, por lo que se desconocen los valores de T_f y C_f que se deberían utilizar en el caso de establecerse una recogida puerta a puerta. Por ello, y a falta de estos datos reales, se toman los valores establecidos en la tabla A.2.

Recogida neumática: sistema en el que los residuos se almacenan en estaciones de carga que se alimentan a través de compuertas de vertido o buzones situados en espacios comunes o públicos. Los residuos almacenados se aspiran intermitentemente desde una instalación central que da servicio a un conjunto de edificios y se depositan en los contenedores de transporte situados en ella.

Recogida centralizada: sistema en el que el servicio de recogida retira los residuos de los contenedores de calle, tanto los de superficie como los subterráneos.

Recogida puerta a puerta: sistema en el que el servicio de recogida retira los residuos de los contenedores de edificio, bien accediendo al almacén de los mismos, bien directamente en la vía pública a donde los sacan los usuarios.

Residuo: (de acuerdo con la Ley 10/1998, de 21 de Abril, de Residuos. Normas reguladoras de los residuos) cualquier sustancia u objeto perteneciente a alguna de las categorías que figuran en el anejo de dicha ley, del cual su poseedor se desprenda o del que tenga la intención u obligación de desprenderse. En todo caso tendrán esta consideración los que figuren en la Lista Europea de Residuos (LER), aprobada por las Instituciones Comunitarias.

Residuos ordinarios: parte de los residuos urbanos generada en los edificios, con excepción de:

• a) animales domésticos muertos, muebles y enseres;
• b)residuos y escombros procedentes de obras menores de construcción y reparación domiciliaria.

Las fracciones y los componentes principales de estos residuos se detallan en la tabla A.3.

Residuos urbanos: (de acuerdo con la Ley 10/1998, de 21 de Abril 1998, de Residuos. Normas reguladoras de los residuos) los generados en los domicilios particulares, comercios, oficinas y servicios, así como todos aquellos que no tengan la calificación de peligrosos y que por su naturaleza o composición puedan asimilarse a los producidos en los anteriores lugares o actividades. Tendrán también la consideración de residuos urbanos los siguientes:

• a)residuos procedentes de la limpieza de vías públicas, zonas verdes, áreas recreativas y playas;
• b) animales domésticos muertos, así como muebles, enseres y vehículos abandonados;
• c)residuos y escombros procedentes de obras menores de construcción y reparación domiciliaria.

Servicio de recogida: servicio encargado de recoger los residuos generados en los edificios y transportarlos hasta las instalaciones de reciclaje, valorización o eliminación. Este servicio lo presta habitualmente la administración municipal, bien directamente bien a través de empresas contratadas; aunque en algunos casos lo hace una agrupación de municipios o una administración supramunicipal.

Apéndice B
Notación

1. En este apéndice se recogen, ordenados alfabéticamente, los símbolos correspondientes a las magnitudes que se utilizan en esta sección del DB junto con sus unidades.

• C: capacidad de almacenamiento en la vivienda por fracción, [dm³].

  CA: coeficiente de almacenamiento, [dm³/persona].

  CC: capacidad de cada contenedor, [l].

  C_f: factor de contenedor adimensional.

  F_f: factor de fracción adimensional.

  G_f: volumen generado de la fracción por persona y día, [dm³/(persona·día)].

  M_f: factor de mayoración adimensional.

  P: número estimado de ocupantes habituales del edificio.

  P_v: número estimado de ocupantes habituales de la vivienda.

  S: superficie útil, [m²].

  SC: superficie necesaria para el almacenamiento y maniobra de un contenedor de edificio, [m²].

  S_R: superficie de reserva, [m²].

  T_f: período de recogida de la fracción, [día].

Sección HS 3
Calidad del aire interior

1. Generalidades

1.1. Ámbito de aplicación

• 1. Esta sección se aplica, en los edificios de viviendas, al interior de las mismas, los almacenes de residuos, los trasteros, los aparcamientos y garajes; y, en los edificios de cualquier otro uso, a los aparcamientos y los garajes. Se considera que forman parte de los aparcamientos y garajes las zonas de circulación de los vehículos.
• 2. Para los locales de cualquier otro tipo se considera que se cumplen las exigencias básicas si se observan las condiciones establecidas en el RITE.

1.2. Procedimiento de verificación

• 1. Para la aplicación de esta sección debe seguirse la secuencia de verificaciones que se expone a continuación.
• 2. Cumplimiento de las condiciones establecidas en el apartado 2.
• 3. Cumplimiento de las condiciones de diseño del sistema de ventilación del apartado 3:
  • a) para cada tipo de local, el tipo de ventilación y las condiciones relativas a los medios de ventilación, ya sea natural, mecánica o híbrida;
  • b) las condiciones relativas a los elementos constructivos siguientes:
    • i) aberturas y bocas de ventilación;
    • ii)conductos de admisión;
    • iii)conductos de extracción para ventilación híbrida;
    • iv)conductos de extracción para ventilación mecánica;
    • v)aspiradores híbridos, aspiradores mecánicos y extractores;
    • vi) ventanas y puertas exteriores.
• 4. Cumplimiento de las condiciones de dimensionado del apartado 4 relativas a los elementos constructivos.
• 5. Cumplimiento de las condiciones de los productos de construcción del apartado 5.
• 6. Cumplimiento de las condiciones de construcción del apartado 6.
• 7. Cumplimiento de las condiciones de mantenimiento y conservación del apartado 7.

2. Caracterización y cuantificación de la exigencia.

1. En los locales habitables de las viviendas debe aportarse un caudal de aire exterior suficiente para conseguir que en cada local la concentración media anual de CO₂ sea menor que 900 ppm y que el acumulado anual de CO₂ que exceda 1.600 ppm sea menor que 500.000 ppm·h, en ambos casos con las condiciones de diseño del apéndice C.

2. Además, el caudal de aire exterior aportado debe ser suficiente para eliminar los contaminantes no directamente relacionados con la presencia humana. Esta condición se considera satisfecha con el establecimiento de un caudal mínimo de 1,5 l/s por local habitable en los periodos de no ocupación.

3. Las dos condiciones anteriores se consideran satisfechas con el establecimiento de una ventilación de caudal constante acorde con la tabla 2.1.

Tabla 2.1 Caudales mínimos para ventilación de caudal constante en locales habitables

4. En la zona de cocción de las cocinas debe disponerse un sistema que permita extraer los contaminantes que se producen durante su uso, de forma independiente a la ventilación general de los locales habitables. Esta condición se considera satisfecha si se dispone de un sistema en la zona de cocción que permita extraer un caudal mínimo de 50 l/s.

5. Para los locales no habitables incluidos en el ámbito de aplicación debe aportarse al menos el caudal de aire exterior suficiente para eliminar los contaminantes propios del uso de cada local. En el caso de trasteros, sus zonas comunes y almacenes de residuos los contaminantes principales son la humedad, los olores y los compuestos orgánicos volátiles. En el caso de los aparcamientos y garajes son el monóxido de carbono y los óxidos de nitrógeno.

6. Esta condición se considera satisfecha si el sistema de ventilación es capaz de establecer al menos los caudales de ventilación de la tabla 2.2, ya sea mediante ventilación de caudal constante o ventilación de caudal variable controlada mediante detectores de presencia, detectores de contaminantes, programación temporal u otro tipo de sistemas.

Tabla 2.2 Caudales de ventilación mínimos en locales no habitables

3. Diseño

3.1. Condiciones generales de los sistemas de ventilación

3.1.1. Viviendas

• 1. Las viviendas deben disponer de un sistema general de ventilación que puede ser híbrida o mecánica con las siguientes características (véanse los ejemplos de la figura 3.1):
  • a) el aire debe circular desde los locales secos a los húmedos, para ello los comedores, los dormitorios y las salas de estar deben disponer de aberturas de admisión; los aseos, las cocinas y los cuartos de baño deben disponer de aberturas de extracción; las particiones situadas entre los locales con admisión y los locales con extracción deben disponer de aberturas de paso;
  • b) los locales con varios usos de los del punto anterior, deben disponer en cada zona destinada a un uso diferente de las aberturas correspondientes;
  • c) como aberturas de admisión, se dispondrán aberturas dotadas de aireadores o aperturas fijas de la carpintería, como son los dispositivos de microventilación con una permeabilidad al aire según UNE-EN 12207:2017 en la posición de apertura de clase 1; no obstante, cuando las carpinterías exteriores sean de clase 1 de permeabilidad al aire según UNE EN 12207:2000 pueden considerarse como aberturas de admisión las juntas de apertura;
  • d) cuando la ventilación sea híbrida las aberturas de admisión deben comunicar directamente con el exterior;
  • e) los aireadores deben disponerse a una distancia del suelo mayor que 1,80 m;
  • f) cuando algún local con extracción esté compartimentado, deben disponerse aberturas de paso entre los compartimentos; la abertura de extracción debe disponerse en el compartimento más contaminado que, en el caso de aseos y cuartos de baños, es aquel en el que está situado el inodoro, y en el caso de cocinas es aquel en el que está situada la zona de cocción; la abertura de paso que conecta con el resto de la vivienda debe estar situada en el local menos contaminado;
  • g) las aberturas de extracción deben conectarse a conductos de extracción y deben disponerse a una distancia del techo menor que 200 mm y a una distancia de cualquier rincón o esquina vertical mayor que 100 mm;
  • h) un mismo conducto de extracción puede ser compartido por aseos, baños, cocinas y trasteros.



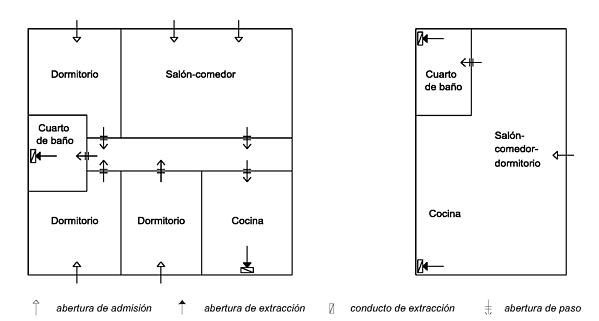

  Figura 3.1 Ejemplos de ventilación en el interior de las viviendas

• 2. Las cocinas, comedores, dormitorios y salas de estar deben disponer de un sistema complementario de ventilación natural. Para ello debe disponerse una ventana exterior practicable o una puerta exterior.
• 3. Las cocinas deben disponer de un sistema adicional específico de ventilación con extracción mecánica para los vapores y los contaminantes de la cocción. Para ello debe disponerse un extractor conectado a un conducto de extracción independiente de los de la ventilación general de la vivienda que no puede utilizarse para la extracción de aire de locales de otro uso. Cuando este conducto sea compartido por varios extractores, cada uno de éstos debe estar dotado de una válvula automática que mantenga abierta su conexión con el conducto sólo cuando esté funcionando o de cualquier otro sistema antirrevoco.

3.1.2. Almacenes de residuos

• 1. En los almacenes de residuos debe disponerse un sistema de ventilación que puede ser natural, híbrida o mecánica.

3.1.2.1. Medios de ventilación natural

• 1. Cuando el almacén se ventile a través de aberturas mixtas, éstas deben disponerse al menos en dos partes opuestas del cerramiento, de tal forma que ningún punto de la zona diste más de 15 m de la abertura más próxima.
• 2. Cuando los almacenes se ventilen a través de aberturas de admisión y extracción, éstas deben comunicar directamente con el exterior y la separación vertical entre ellas debe ser como mínimo 1,5 m.

3.1.2.2. Medios de ventilación híbrida y mecánica

• 1. Para ventilación híbrida, las aberturas de admisión deben comunicar directamente con el exterior.
• 2. Cuando el almacén esté compartimentado, la abertura de extracción debe disponerse en el compartimento más contaminado, la de admisión en el otro u otros y deben disponerse aberturas de paso entre los compartimentos.
• 3. Las aberturas de extracción deben conectarse a conductos de extracción.
• 4. Los conductos de extracción no pueden compartirse con locales de otro uso.

3.1.3. Trasteros

• 1. En los trasteros y en sus zonas comunes debe disponerse un sistema de ventilación que puede ser natural, híbrida o mecánica (véanse los ejemplos de la figura 3.2).



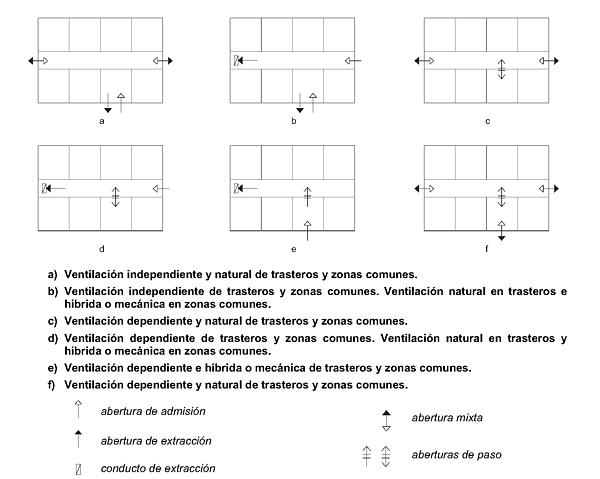

  Figura 3.2 Ejemplos de tipos de ventilación en trasteros

3.1.3.1. Medios de ventilación natural

• 1. Deben disponerse aberturas mixtas en la zona común al menos en dos partes opuestas del cerramiento, de tal forma que ningún punto de la zona diste más de 15 m de la abertura más próxima.
• 2. Cuando los trasteros se ventilen a través de la zona común, la partición situada entre cada trastero y esta zona debe disponer al menos de dos aberturas de paso separadas verticalmente 1,5 m como mínimo.
• 3. Cuando los trasteros se ventilen independientemente de la zona común a través de sus aberturas de admisión y extracción, estas deben comunicar directamente con el exterior y la separación vertical entre ellas debe ser como mínimo 1,5 m.

3.1.3.2. Medios de ventilación híbrida y mecánica

• 1. Cuando los trasteros se ventilen a través de la zona común, la extracción debe situarse en la zona común. Las particiones situadas entre esta zona y los trasteros deben disponer de aberturas de paso.
• 2. Las aberturas de admisión de los trasteros deben comunicar directamente con el exterior y las aberturas de extracción deben estar conectadas a un conducto de extracción.
• 3. Para ventilación híbrida, las aberturas de admisión deben comunicar directamente con el exterior.
• 4. Las aberturas de extracción deben conectarse a conductos de extracción.
• 5. En las zonas comunes las aberturas de admisión y las de extracción deben disponerse de tal forma que ningún punto del local diste más de 15 m de la abertura más próxima.
• 6. Las aberturas de paso de cada trastero deben separarse verticalmente 1,5 m como mínimo.

3.1.4. Aparcamientos y garajes de cualquier tipo de edificio

• 1. En los aparcamientos y garajes debe disponerse un sistema de ventilación que puede ser natural o mecánica.

3.1.4.1. Medios de ventilación natural

• 1. Deben disponerse aberturas mixtas al menos en dos zonas opuestas de la fachada de tal forma que su reparto sea uniforme y que la distancia a lo largo del recorrido mínimo libre de obstáculos entre cualquier punto del local y la abertura más próxima a él sea como máximo igual a 25 m. Si la distancia entre las aberturas opuestas más próximas es mayor que 30 m debe disponerse otra equidistante de ambas, permitiéndose una tolerancia del 5%.
• 2. En el caso de garajes que no excedan de cinco plazas ni de 100 m² útiles, en vez de las aberturas mixtas, pueden disponerse una o varias aberturas de admisión que comuniquen directamente con el exterior en la parte inferior de un cerramiento y una o varias aberturas de extracción que comuniquen directamente con el exterior en la parte superior del mismo cerramiento, separadas verticalmente como mínimo 1,5 m.

3.1.4.2. Medios de ventilación mecánica

• 1. La ventilación debe ser para uso exclusivo del aparcamiento, salvo cuando los trasteros estén situados en el propio recinto del aparcamiento, en cuyo caso la ventilación puede ser conjunta, respetando en todo caso la posible compartimentación de los trasteros como zona de riesgo especial , conforme a SI 1-2.
• 2. La ventilación debe realizarse por depresión y puede utilizarse una de las siguientes opciones:
  • a) con extracción mecánica;
  • b) con admisión y extracción mecánica.
• 3. Debe evitarse que se produzcan estancamientos de los gases contaminantes y para ello, las aberturas de ventilación deben disponerse de la forma indicada a continuación o de cualquier otra que produzca el mismo efecto:
  • a) haya una abertura de admisión y otra de extracción por cada 100 m² de superficie útil;
  • b) la separación entre aberturas de extracción más próximas sea menor que 10 m.
• 4. Como mínimo deben emplazarse dos terceras partes de las aberturas de extracción a una distancia del techo menor o igual a 0,5 m.
• 5. En los aparcamientos compartimentados en los que la ventilación sea conjunta deben disponerse las aberturas de admisión en los compartimentos y las de extracción en las zonas de circulación comunes de tal forma que en cada compartimento se disponga al menos una abertura de admisión.
• 6. En aparcamientos con 15 o más plazas se dispondrán en cada planta al menos dos redes de conductos de extracción dotadas del correspondiente aspirador mecánico.
• 7. En los aparcamientos que excedan de cinco plazas o de 100 m² útiles debe disponerse un sistema de detección de monóxido de carbono en cada planta que active automáticamente el o los aspiradores mecánicos cuando se alcance una concentración de 50 p.p.m. en aparcamientos donde se prevea que existan empleados y una concentración de 100 p.p.m. en caso contrario.

3.2. Condiciones particulares de los elementos

3.2.1. Aberturas y bocas de ventilación

• 1. En ausencia de normativa urbanística que regule sus dimensiones, los espacios exteriores y los patios con los que comuniquen directamente los locales mediante aberturas de admisión, aberturas mixtas o bocas de toma deben permitir que en su planta se pueda inscribir un círculo cuyo diámetro sea igual a un tercio de la altura del cerramiento más bajo de los que lo delimitan y no menor que 3 m.
• 2. Pueden utilizarse como abertura de paso un aireador o la holgura existente entre las hojas de las puertas y el suelo.
• 3. Las aberturas de ventilación en contacto con el exterior deben disponerse de tal forma que se evite la entrada de agua de lluvia o estar dotadas de elementos adecuados para el mismo fin.
• 4. Las bocas de expulsión deben situarse en la cubierta del edificio separadas 3 m como mínimo, de cualquier elemento de entrada de ventilación (boca de toma, abertura de admisión, puerta exterior y ventana) y de los espacios donde pueda haber personas de forma habitual, tales como terrazas, galerías, miradores, balcones, etc.
• 5. En el caso de ventilación híbrida, la boca de expulsión debe ubicarse en la cubierta del edificio a una altura sobre ella de 1 m como mínimo y debe superar las siguientes alturas en función de su emplazamiento (véanse los ejemplos de la figura 3.4):
  • a) la altura de cualquier obstáculo que esté a una distancia comprendida entre 2 y 10 m;
  • b) 1,3 veces la altura de cualquier obstáculo que esté a una distancia menor o igual que 2 m;
  • c) 2 m en cubiertas transitables.

3.2.2.Conductos de admisión

• 1. Los conductos deben tener sección uniforme y carecer de obstáculos en todo su recorrido.
• 2. Los conductos deben tener un acabado que dificulte su ensuciamiento y deben ser practicables para su registro y limpieza cada 10 m como máximo en todo su recorrido.

3.2.3.Conductos de extracción para ventilación híbrida

• 1. Cada conducto de extracción debe disponer de un aspirador híbrido situado después de la última abertura de extracción en el sentido del flujo del aire.
• 2. Los conductos deben ser verticales.
• 3. Si los conductos son colectivos no deben servir a más de 6 plantas. Los conductos de las dos últimas plantas deben ser individuales. La conexión de las aberturas de extracción con los conductos colectivos debe hacerse a través de ramales verticales cada uno de los cuales debe desembocar en el conducto inmediatamente por debajo del ramal siguiente (véase el ejemplo de la figura 3.3).
• 4. Los conductos deben tener sección uniforme y carecer de obstáculos en todo su recorrido.
• 5. Los conductos que atraviesen elementos separadores de sectores de incendio deben cumplir las condiciones de resistencia a fuego del apartado 3 de la sección SI1.
• 6. Los conductos deben tener un acabado que dificulte su ensuciamiento y deben ser practicables para su registro y limpieza en la coronación.
• 7. Los conductos deben ser estancos al aire para su presión de dimensionado.



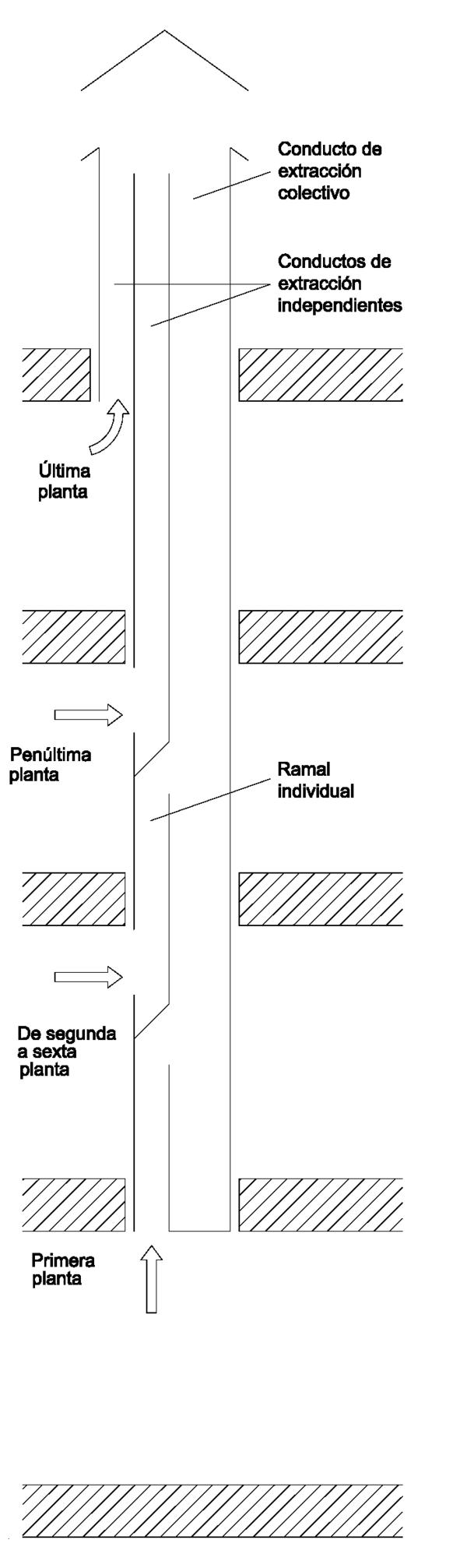

  Figura 3.3 Ejemplo de conducto de extracción para ventilación híbrida con conducto colectivo

3.2.4.Conductos de extracción para ventilación mecánica

• 1. Cada conducto de extracción debe disponer de un aspirador mecánico situado, salvo en el caso de la ventilación específica de la cocina, después de la última abertura de extracción en el sentido del flujo del aire, pudiendo varios conductos compartir un mismo aspirador (véanse los ejemplos de la figura 3.4), excepto en el caso de los conductos de los garajes, cuando se exija más de una red.



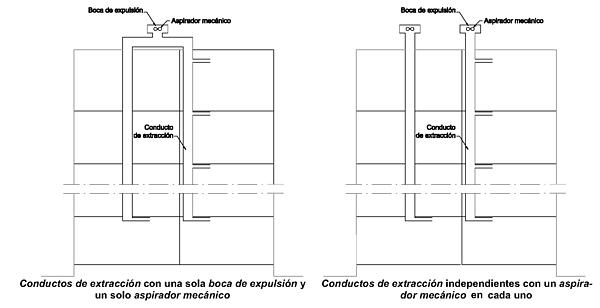

  Figura 3.4 Ejemplos de disposición de aspiradores mecánicos

• 2. La sección de cada tramo del conducto comprendido entre dos puntos consecutivos con aporte o salida de aire debe ser uniforme.
• 3. Los conductos deben tener un acabado que dificulte su ensuciamiento y ser practicables para su registro y limpieza en la coronación.
• 4. Cuando se prevea que en las paredes de los conductos pueda alcanzarse la temperatura de rocío éstos deben aislarse térmicamente de tal forma que se evite que se produzcan condensaciones.
• 5. Los conductos que atraviesen elementos separadores de sectores de incendio deben cumplir las condiciones de resistencia a fuego del apartado 3 de la sección SI1.
• 6. Los conductos deben ser estancos al aire para su presión de dimensionado.
• 7. Cuando el conducto para la ventilación específica adicional de las cocinas sea colectivo, cada extractor debe conectarse al mismo mediante un ramal que debe desembocar en el conducto de extracción inmediatamente por debajo del ramal siguiente (véanse los ejemplos de la figura 3.5).



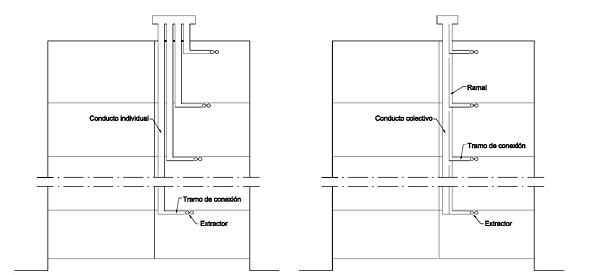

  Figura 3.5 Ejemplos de conductos para la ventilación específica adicional de las cocinas

3.2.5.Aspiradores híbridos, aspiradores mecánicos y extractores

• 1. Los aspiradores mecánicos y los aspiradores híbridos deben disponerse en un lugar accesible para realizar su limpieza.
• 2. Previo a los extractores de las cocinas debe disponerse un filtro de grasas y aceites dotado de un dispositivo que indique cuando debe reemplazarse o limpiarse dicho filtro.
• 3. Debe disponerse un sistema automático que actúe de tal forma que todos los aspiradores híbridos y mecánicos de cada vivienda funcionen simultáneamente o adoptar cualquier otra solución que impida la inversión del desplazamiento del aire en todos los puntos.

3.2.6. Ventanas y puertas exteriores

• 1. Las ventanas y puertas exteriores que se dispongan para la ventilación natural complementaria deben estar en contacto con un espacio que tenga las mismas características que el exigido para las aberturas de admisión.

4. Dimensionado

4.1. Aberturas de ventilación

• 1. El área efectiva total de las aberturas de ventilación de cada local debe ser como mínimo la mayor de las que se obtienen mediante las fórmulas que figuran en la tabla 4.1.

  Tabla 4.1 Área efectiva de las aberturas de ventilación de un local en cm²

  Aberturas de ventilación	Aberturas de admisión	4qv ó
  		4qva
  	Aberturas de extracción	4qv ó
  		4qve
  	Aberturas de paso	70 cm² ó
  		8qvp
  	Aberturas mixtas (13)	8qv

  Siendo

  q_v: caudal de ventilación mínimo exigido del local [l/s], obtenido de las tablas 2.1 o 2.2 o del cálculo realizado para cumplir la exigencia.

  q_vacaudal de ventilación correspondiente a cada abertura de admisión del local calculado por un procedimiento de equilibrado de caudales de admisión y de extracción y con una hipótesis de circulación del aire según la distribución de los locales, [l/s].

  q_vecaudal de ventilación correspondiente a cada abertura de extracción del local calculado por un procedimiento de equilibrado de caudales de admisión y de extracción y con una hipótesis de circulación del aire según la distribución de los locales, [l/s].

  q_vpcaudal de ventilación correspondiente a cada abertura de paso del local calculado por un procedimiento de equilibrado de caudales de admisión y de extracción y con una hipótesis de circulación del aire según la distribución de los locales, [l/s].

4.2.Conductos de extracción

4.2.1.Conductos de extracción para ventilación híbrida

• 1.La sección de cada tramo de los conductos de extracción debe ser como mínimo la obtenida de la tabla 4.2 en función del caudal de aire en el tramo del conducto y de la clase del tiro que se determinarán de la siguiente forma:
  • a) el caudal de aire en el tramo del conducto [l/s], q_vt, que es igual a la suma de todos los caudales que pasan por las aberturas de extracción que vierten al tramo;
  • b) la clase del tiro se obtiene en la tabla 4.3 en función del número de plantas existentes entre la más baja que vierte al conducto y la última, ambas incluidas, y de la zona térmica en la que se sitúa el edificio de acuerdo con la tabla 4.4.

    Tabla 4.2 Secciones del conducto de extracción en cm²

    		Clase de tiro
    		T-1	T-2	T-3	T-4
    Caudal de aire en el tramo del conducto en l/s	qvt ≤100	1 x 225	1 x 400	1 x 625	1 x 625
    	100 < qvt ≤300	1 x 400	1 x 625	1 x 625	1 x 900
    	300 < qvt ≤500	1 x 625	1 x 900	1 x 900	2 x 900
    	500 < qvt ≤750	1 x 625	1 x 900	1 x 900 + 1 x 625	3 x 900
    	750 < qvt ≤1 000	1 x 900	1 x 900 + 1 x 625	2 x 900	3 x 900 + 1 x 625

    Tabla 4.3 Clases de tiro



    Tabla 4.4 Zonas térmicas

    Provincia	Altitud en m
    	≤ 800	>800
    Álava	W	W
    Albacete	X	W
    Alicante	Z	Y
    Almería	Z	Y
    Asturias	X	W
    Ávila	W	W
    Badajoz	Z	Y
    Baleares	Z	Y
    Barcelona	Z	Y
    Burgos	W	W
    Cáceres	Z	Y
    Cádiz	Z	Y
    Cantabria	X	W
    Castellón	Z	Y
    Ceuta	Z	-
    Ciudad Real	Y	X
    Córdoba	Z	Y
    Coruña, A	X	W
    Cuenca	W	W
    Girona	Y	X
    Granada	Y	X
    Guadalajara	X	W
    Guipúzcoa	X	W
    Huelva	Z	Y
    Huesca	X	W
    Jaén	Z	Y
    Las Palmas	Z	Y
    León	W	W
    Lleida	Y	X
    Lugo	W	W
    Madrid	X	W
    Málaga	Z	Y
    Melilla	Z	-
    Murcia	Z	Y
    Navarra	X	W
    Ourense	X	W
    Palencia	W	W
    Pontevedra	Y	X
    Rioja, La	Z	Y
    Salamanca	Y	X
    Sta. Cruz Tenerife	X	W
    Segovia	W	W
    Sevilla	Z	Y
    Soria	W	W
    Tarragona	Y	X
    Teruel	W	W
    Toledo	Y	X
    Valencia	Z	Y
    Valladolid	W	W
    Vizcaya	X	W
    Zamora	X	W
    Zaragoza	Y	X

• 2. La sección de cada ramal debe ser, como mínimo, igual a la mitad de la del conducto colectivo al que vierte.

4.2.2.Conductos de extracción para ventilación mecánica

• 1. Cuando los conductos se dispongan contiguos a un local habitable, salvo que estén en cubierta o en locales de instalaciones o en patinillos que cumplan las condiciones que establece el DB HR, la sección nominal de cada tramo del conducto de extracción debe ser como mínimo igual a la obtenida mediante la fórmula 4.1:



  siendo q_vt el caudal de aire en el tramo del conducto [l/s], que es igual a la suma de todos los caudales que pasan por las aberturas de extracción que vierten al tramo.

• 2. Cuando los conductos se dispongan en la cubierta, la sección debe ser como mínimo igual a la obtenida mediante la fórmula



4.3.Aspiradores híbridos, aspiradores mecánicos y extractores

• 1. Deben dimensionarse de acuerdo con el caudal extraído y para una depresión suficiente para contrarrestar las pérdidas de presión previstas del sistema.
• 2. Los extractores del sistema adicional de la cocina deben dimensionarse de acuerdo con el caudal mínimo para la cocina indicado en el apartado 2.

4.4. Ventanas y puertas exteriores

• 1. La superficie total practicable de las ventanas y puertas exteriores de cada local debe ser como mínimo un veinteavo de la superficie útil del mismo.

5. Productos de construcción

5.1. Características exigibles a los productos

• 1. De forma general, todos los materiales que se vayan a utilizar en los sistemas de ventilación deben cumplir las siguientes condiciones:
  • a) lo especificado en los apartados anteriores;
  • b) lo especificado en la legislación vigente;
  • c) que sean capaces de funcionar eficazmente en las condiciones previstas de servicio.
• 2. Se consideran aceptables los conductos de chapa fabricados de acuerdo con las condiciones de la norma UNE-EN 1507:2007.

5.2. Control de recepción en obra de productos

• 1. En el pliego de condiciones del proyecto deben indicarse las condiciones particulares de control para la recepción de los productos, incluyendo los ensayos necesarios para comprobar que los mismos reúnen las características exigidas en los apartados anteriores.
• 2. Debe comprobarse que los productos recibidos:
  • a) corresponden a los especificados en el pliego de condiciones del proyecto;
  • b) disponen de la documentación exigida;
  • c) están caracterizados por las propiedades exigidas;
  • d) han sido ensayados, cuando así se establezca en el pliego de condiciones o lo determine el director de la ejecución de la obra con el visto bueno del director de obra, con la frecuencia establecida.
• 3. En el control deben seguirse los criterios indicados en el artículo 7.2 de la parte I del CTE.

6. Construcción

• 1. En el proyecto deben definirse y justificarse las características técnicas mínimas que deben reunir los productos, así como las condiciones de ejecución de cada unidad de obra, con las verificaciones y controles especificados para comprobar su conformidad con lo indicado en dicho proyecto, según lo indicado en el artículo 6 de la parte I del CTE.

6.1. Ejecución

• 1. Las obras de construcción del edificio, en relación con esta Sección, deben ejecutarse con sujeción al proyecto, a la legislación aplicable, a las normas de la buena práctica constructiva y a las instrucciones del director de obra y del director de la ejecución de la obra, conforme a lo indicado en el artículo 7 de la parte I del CTE. En el pliego de condiciones deben indicarse las condiciones particulares de ejecución de los sistemas de ventilación.

6.1.1. Aberturas

• 1. Cuando las aberturas se dispongan directamente en el muro debe colocarse un pasamuros cuya sección interior tenga las dimensiones mínimas de ventilación previstas y deben sellarse los extremos en su encuentro con el mismo. Los elementos de protección de las aberturas deben colocarse de tal modo que no se permita la entrada de agua desde el exterior.
• 2. Los elementos de protección de las aberturas de extracción cuando dispongan de lamas, deben colocarse con éstas inclinadas en la dirección de la circulación del aire.

6.1.2.Conductos de extracción

• 1. Debe preverse el paso de los conductos a través de los forjados y otros elementos de partición horizontal de tal forma que se ejecuten aquellos elementos necesarios para ello tales como brochales y zunchos. Los huecos de paso de los forjados deben proporcionar una holgura perimétrica de 20 mm y debe rellenarse dicha holgura con aislante térmico.
• 2. El tramo de conducto correspondiente a cada planta debe apoyarse sobre el forjado inferior de la misma.
• 3. Para conductos de extracción para ventilación híbrida, las piezas deben colocarse cuidando el aplomado, admitiéndose una desviación de la vertical de hasta 15º con transiciones suaves.
• 4. Deben realizarse las uniones de las piezas previstas en el sistema, cuidándose la estanquidad de sus juntas.
• 5. Las aberturas de extracción conectadas a conductos de extracción deben taparse adecuadamente para evitar la entrada de escombros u otros objetos en los conductos hasta que se coloquen los elementos de protección correspondientes.
• 6. Se consideran satisfactorios los conductos de chapa ejecutados según lo especificado en la norma UNE-EN 1507:2007.

6.1.3. Sistemas de ventilación mecánicos

• 1. El aspirador híbrido o el aspirador mecánico, en su caso, debe colocarse aplomado y sujeto al conducto de extracción o a su revestimiento.
• 2. El sistema de ventilación mecánica debe colocarse sobre el soporte de manera estable y utilizando elementos antivibratorios.
• 3. Los empalmes y conexiones deben ser estancos y estar protegidos para evitar la entrada o salida de aire en esos puntos.

6.2. Control de la ejecución

• 1. El control de la ejecución de las obras debe realizarse de acuerdo con las especificaciones del proyecto, sus anejos y modificaciones autorizados por el director de obra y las instrucciones del director de la ejecución de la obra, conforme a lo indicado en el artículo 7.3 de la parte I del CTE y demás normativa vigente de aplicación.
• 2. Debe comprobarse que la ejecución de la obra se realiza de acuerdo con los controles y con la frecuencia de los mismos establecida en el pliego de condiciones del proyecto.
• 3. Cualquier modificación que pueda introducirse durante la ejecución de la obra debe quedar en la documentación de la obra ejecutada sin que en ningún caso dejen de cumplirse las condiciones mínimas señaladas en este Documento Básico.

6.3. Control de la obra terminada

• 1. En el control deben seguirse los criterios indicados en el artículo 7.4 de la parte I del CTE. En esta sección del DB no se prescriben pruebas finales.

7. Mantenimiento y conservación

• 1. Deben realizarse las operaciones de mantenimiento que, junto con su periodicidad, se incluyen en la tabla 7.1 y las correcciones pertinentes en el caso de que se detecten defectos.

  Tabla 7.1 Operaciones de mantenimiento

  	Operación	Periodicidad
  Conductos	Limpieza	1 año
  	Comprobación de la estanquidad aparente	5 años
  Aberturas	Limpieza	1 año
  Aspiradores híbridos, mecánicos, y extractores	Limpieza	1 año
  	Revisión del estado de funcionalidad	5 años
  Filtros	Revisión del estado	6 meses
  	Limpieza o sustitución	1 año
  Sistemas de control	Revisión del estado de sus automatismos	2 años

Apéndice A
Terminología

Abertura de admisión: abertura de ventilación que sirve para la admisión, comunicando el local con el exterior, directamente o a través de un conducto de admisión.

Abertura de extracción:abertura de ventilación que sirve para la extracción, comunicando el local con el exterior, directamente o a través de un conducto de extracción.

Abertura de paso:abertura de ventilación que sirve para permitir el paso de aire de un local a otro contiguo.

Abertura de ventilación: hueco practicado en uno de los elementos constructivos que delimitan un local para permitir la transferencia de aire entre el mismo y otro local contiguo o el espacio exterior.

Abertura mixta:abertura de ventilación para ventilación natural que comunica el local directamente con el exterior y que en ciertas circunstancias funciona como abertura de admisión y en otras como abertura de extracción.

Acumulado anual de CO₂: magnitud que representa la relación entre las concentraciones de CO₂ alcanzadas por encima de un determinado valor (valor base) y el tiempo que se han mantenido a lo largo de un año. Puede calcularse como el sumatorio de las áreas (medidas en ppm·hora) contenidas entre la representación de las concentraciones de CO₂ en función del tiempo y el valor base.

Ejemplo:

Admisión: entrada a un local de aire exterior para su ventilación y, en algunos casos, también para la de otros locales.

Aireador: elemento que se dispone en las aberturas de admisión para dirigir adecuadamente el flujo de aire e impedir la entrada de agua y de insectos o pájaros. Puede ser regulable o de abertura fija y puede disponer de elementos adicionales para obtener una atenuación acústica adecuada.

Aparcamiento compartimentado: aparcamiento colectivo en el que las plazas correspondientes a usuarios diferentes se encuentran separadas entre sí y de la zona común de circulación por medio de particiones.

Apertura fija (de una carpintería): Apertura estable que se consigue mediante la propia configuración de la carpintería o mediante un dispositivo especial que mantiene las hojas en una posición que la permita.

Área efectiva (de una abertura): área de la sección perpendicular a la dirección del movimiento del aire que está libre de obstáculos.

Aspirador híbrido: dispositivo de la ventilación híbrida, colocado en la boca de expulsión , que permite la extracción del aire por tiro natural cuando la presión y la temperatura ambientales son favorables para garantizar el caudal necesario y que, mediante un ventilador, extrae automáticamente el aire cuando dichas magnitudes son desfavorables.

Aspirador mecánico: dispositivo de la ventilación mecánica, colocado en la boca de expulsión que tiene un ventilador para extraer automáticamente el aire de forma continua.

Boca de expulsión: extremo exterior de un conducto de extracción por el que sale el aire viciado, que está dotado de elementos de protección para impedir la entrada de agua y de pájaros.

Boca de toma: extremo exterior de un conducto de admisión por el que entra el aire exterior, que está dotado de elementos de protección para impedir la entrada de agua y de insectos.

Caudal de ventilación: volumen de aire que, en condiciones normales, se aporta a un local por unidad de tiempo.

Conducto de admisión: conducto que sirve para introducir el aire exterior al interior de un local cuando ninguno de los elementos constructivos que lo conforman está en contacto con un espacio exterior apto para que pueda disponerse en él la abertura de entrada del aire de ventilación.

Conducto de extracción: conducto que sirve para sacar el aire viciado al exterior.

Contaminantes (del aire): sustancias que, durante el uso de un local, se incorporan al aire interior y deterioran su calidad en una medida tal que puede producir molestias inaceptables o enfermedades en los ocupantes del local.

Depresión: valor absoluto de la diferencia de presión entre un punto cualquiera del sistema de ventilación y otro con mayor presión que se toma como referencia.

Dispositivo de microventilación: apertura fija de una carpintería que permite una ventilación muy pequeña suficiente para garantizar los caudales exigidos.

Equilibrado de caudales: procedimiento por el que, fijada una hipótesis de flujo, en el supuesto de que los caudales de admisión y extracción determinados de acuerdo con la tabla 2.1 no coincidan, se aumentan los caudales menores hasta que se igualen a los mayores. Con los caudales equilibrados se realiza el dimensionado del sistema de ventilación.

Escenario de ocupación: simulación teórica y aproximada del comportamiento estándar que podrían llevar a cabo los ocupantes de una vivienda en cuanto a su localización temporal. Usualmente, es una tabla que recoge en qué local de la vivienda se encuentra cada ocupante en función de cada hora del día, para todo un día o una semana.

Expulsión: salida al exterior del aire viciado.

Extracción: evacuación hacia el exterior del aire viciado de un local. Este aire puede haberse contaminado en el propio local o en otros comunicados con él.

Extractor:ventilador que sirve para extraer de forma localizada los contaminantes.

Filtro: elemento de un sistema de ventilación que sirve para retener la suciedad del aire con el fin de evitar el ensuciamiento de los dispositivos y aparatos por los que éste pasa y la contaminación del aire exterior.

Junta de apertura: línea de discontinuidad existente entre el marco y la hoja y entre dos hojas de una ventana o puerta exterior.

Local: recinto interior. En el caso de que dos locales contiguos estén comunicados por un hueco libre se considerará que forman un solo local cuando el área de dicho hueco sea mayor o igual que 1,5 m² y que un veinteavo de la suma de las áreas de ambos locales.

Local habitable:local destinado al uso de personas cuya densidad de ocupación y tiempo de estancia exigen unas condiciones acústicas, térmicas y de salubridad adecuadas. Se consideran locales habitables, dentro del ámbito de aplicación de esta sección, los siguientes:

• a) habitaciones y estancias (dormitorios, comedores, bibliotecas, salones, etc.);
• b) cocinas, baños, aseos y pasillos y distribuidores interiores de las viviendas.

Sección nominal (de un conducto): valor teórico aproximado al valor real del área libre de la sección recta de un conducto que se toma como representativo del mismo.

Sistema de detección de monóxido de carbono: sistema automático de vigilancia de la concentración de monóxido de carbono existente en un local. Se utiliza para poner en funcionamiento los aspiradores mecánicos del sistema de ventilación cuando se alcanzan los valores de la concentración considerados inadecuados o peligrosos.

Temperatura de rocío: temperatura hasta la que debe ser enfriado el aire contenido en un local para que se inicie la condensación del vapor de agua debido a que se alcanza la saturación.

Tiro: movimiento ascendente del aire entre dos puntos producido por la diferencia de temperatura existente entre ellos.

Ventilación de caudal constante: aquella en la que se mantiene el valor del caudal de ventilación en el tiempo, independientemente de la ocupación, uso u otros factores.

Ventilación de caudal variable: aquella en la que se modifica el valor del caudal de ventilación en el tiempo en función de la ocupación, uso u otros factores.

Ventilación mecánica: ventilación en la que la renovación del aire se produce por el funcionamiento de aparatos electro-mecánicos dispuestos al efecto. Puede ser con admisión mecánica, con extracción mecánica o equilibrada.

Ventilación híbrida: ventilación en la que, cuando las condiciones de presión y temperatura ambientales son favorables, la renovación del aire se produce como en la ventilación natural y, cuando son desfavorables, como en la ventilación con extracción mecánica.

Ventilación natural: ventilación en la que la renovación del aire se produce exclusivamente por la acción del viento o por la existencia de un gradiente de temperaturas entre el punto de entrada y el de salida.

Ventilación: proceso de renovación del aire de los locales para limitar el deterioro de su calidad, desde el punto de vista de su composición, que se realiza mediante entrada de aire exterior y evacuación de aire viciado.

Ventilador: aparato electromecánico dotado de un motor y de un conjunto de aspas o de álabes accionados por él que se utiliza para extraer o impulsar el aire.

Zona térmica: zona geográfica que engloba todos los puntos en los que la temperatura media anual, Tm, está comprendida dentro del mismo intervalo de los siguientes:

• zona W: Tm ≤ 14ºC
• zona X: 14ºC < Tm ≤ 16ºC
• zona Y: 16ºC < Tm ≤ 18ºC
• zona Z: 18ºC < Tm

Apéndice B
Notación

• 1. En este apéndice se recogen, ordenados alfabéticamente, los símbolos correspondientes a las magnitudes que se utilizan en esta sección del DB junto con sus unidades.

  q_v: caudal de ventilación mínimo exigido de un local, [l/s].

  q_vacaudal de ventilación correspondiente a cada abertura de admisión de un local calculado por un procedimiento de equilibrado de caudales de admisión y de extracción y con una hipótesis de circulación del aire según la distribución de los locales, [l/s].

  q_vecaudal de ventilación correspondiente a cada abertura de extracción de un local calculado por un procedimiento de equilibrado de caudales de admisión y de extracción y con una hipótesis de circulación del aire según la distribución de los locales, [l/s].

  q_vpcaudal de ventilación correspondiente a cada abertura de paso de un local calculado por un procedimiento de equilibrado de caudales de admisión y de extracción y con una hipótesis de circulación del aire según la distribución de los locales, [l/s].

  q_vt: caudal de aire existente en un tramo de un conducto, [l/s].

  S: sección nominal de un tramo de un conducto de extracción, [cm²].

Apéndice C
Condiciones de diseño para la determinación del caudal de ventilación de los locales habitables de las viviendas.

1. En este apéndice se establecen las condiciones de diseño para la evaluación del cumplimiento de la exigencia establecida en el apartado 2, párrafo 1 de esta sección relativa a la concentración de CO₂, en el caso de que no se empleen los caudales constantes establecidos en la tabla 2.1.

2. Las concentraciones de CO₂ de la exigencia deben cumplirse para las siguientes condiciones de diseño:

• a) generación de CO₂ de 19 l/h·ocupante, salvo que se diferencie entre periodos de sueño y de vigilia con generaciones de 12 l/h·ocupante y 19 l/h·ocupante de CO₂, respectivamente;
• b) número de ocupantes, a efectos de generación de CO₂, de 2 para viviendas con un único dormitorio, 3 para viviendas con 2 dormitorios y 4 para viviendas con 3 o más dormitorios. Los ocupantes se sitúan en los distintos locales de la vivienda en función del escenario de ocupación.
• c) escenario de ocupación acorde con las siguientes condiciones:
  • i) periodos de sueño para cada uno de los ocupantes de 8 horas ininterrumpidas desde las 24:00 horas a las 08:00 en los dormitorios;
  • ii) ausencias diurnas de la vivienda:
    • – de lunes a viernes una ausencia de 13 horas al día para uno de los ocupantes y de 8 horas al día para el resto;
    • – los sábados y los domingos dos ausencias de 2 horas de duración por cada ocupante y día;
  • iii) 2 ocupantes en el dormitorio principal y 1 ocupante en cada uno de los demás dormitorios. Al limitarse el número máximo de ocupantes a 4, si la vivienda dispone de más de 3 dormitorios no todos los dormitorios están ocupados. En este caso, el sistema de ventilación debe ser capaz de cumplir con las exigencias establecidas en el apartado 2, párrafo 1 de esta sección independientemente de en qué dormitorio se sitúen el ocupante tercero y cuarto y qué dormitorios queden sin ocupación;
  • iv) estancia simultánea de todos los ocupantes en la sala de estar o comedor de al menos 2 horas continuas de lunes a viernes y de al menos 4 horas continuas los sábados y los domingos;
  • v) estancias de cada ocupante de media hora continua al día en uno de los baños. Si el sistema de ventilación es sensible a la presencia de los ocupantes en los baños o aseos, 2 estancias breves diarias de cada ocupante de 5 minutos a alguno de ellos. Estas estancias breves puede considerarse que no interrumpen la continuidad de la estancia en la sala de estar o comedor;
  • vi) el resto de horas de ocupación se distribuyen entre los locales habitables de la vivienda conforme a las necesidades consideradas en cada caso;
• d) puertas de las distintas estancias cerradas.

3. Si no se dispone de valores de concentración de CO₂ en el aire exterior en el emplazamiento del edificio, se considera una media anual de 400 ppm.

4. En ausencia de datos climáticos representativos en el emplazamiento del edificio, puede emplearse el clima de referencia de la zona climática según el apéndice B del DB HE1.

Sección HS 4
Suministro de agua

1. Generalidades

1.1. Ámbito de aplicación

• 1. Esta sección se aplica a la instalación de suministro de agua en los edificios incluidos en el ámbito de aplicación general del CTE. Las ampliaciones, modificaciones, reformas o rehabilitaciones de las instalaciones existentes se consideran incluidas cuando se amplía el número o la capacidad de los aparatos receptores existentes en la instalación.

1.2. Procedimiento de verificación

• 1. Para la aplicación de esta sección debe seguirse la secuencia de verificaciones que se expone a continuación.
• 2. Cumplimiento de las condiciones de diseño del apartado 3.
• 3. Cumplimiento de las condiciones de dimensionado del apartado 4.
• 4. Cumplimiento de las condiciones de ejecución, del apartado 5.
• 5. Cumplimiento de las condiciones de los productos de construcción del apartado 6.
• 6. Cumplimiento de las condiciones de uso y mantenimiento del apartado 7.

2. Caracterización y cuantificación de las exigencias

2.1. Propiedades de la instalación

2.1.1. Calidad del agua

• 1. El agua de la instalación debe cumplir lo establecido en la legislación vigente sobre el agua para consumo humano.
• 2. Las compañías suministradoras facilitarán los datos de caudal y presión que servirán de base para el dimensionado de la instalación.
• 3. Los materiales que se vayan a utilizar en la instalación, en relación con su afectación al agua que suministren, deben ajustarse a los siguientes requisitos:
  • a) para las tuberías y accesorios deben emplearse materiales que no produzcan concentraciones de sustancias nocivas que excedan los valores permitidos por el Real Decreto 140/2003, de 7 de febrero;
  • b) no deben modificar las características organolépticas ni la salubridad del agua suministrada;
  • c) deben ser resistentes a la corrosión interior;
  • d) deben ser capaces de funcionar eficazmente en las condiciones de servicio previstas;
  • e) no deben presentar incompatibilidad electroquímica entre sí;
  • f) deben ser resistentes a temperaturas de hasta 40ºC, y a las temperaturas exteriores de su entorno inmediato;
  • g) deben ser compatibles con el agua suministrada y no deben favorecer la migración de sustancias de los materiales en cantidades que sean un riesgo para la salubridad y limpieza del agua de consumo humano;
  • h) su envejecimiento, fatiga, durabilidad y las restantes características mecánicas, físicas o químicas, no deben disminuir la vida útil prevista de la instalación.
• 4. Para cumplir las condiciones anteriores pueden utilizarse revestimientos, sistemas de protección o sistemas de tratamiento de agua.
• 5. La instalación de suministro de agua debe tener características adecuadas para evitar el desarrollo de gérmenes patógenos y no favorecer el desarrollo de la biocapa (biofilm).

2.1.2. Protección contra retornos

• 1. Se dispondrán sistemas antirretorno para evitar la inversión del sentido del flujo en los puntos que figuran a continuación, así como en cualquier otro que resulte necesario:
  • a) después de los contadores;
  • b) en la base de las ascendentes;
  • c) antes del equipo de tratamiento de agua;
  • d) en los tubos de alimentación no destinados a usos domésticos;
  • e) antes de los aparatos de refrigeración o climatización.
• 2. Las instalaciones de suministro de agua no podrán conectarse directamente a instalaciones de evacuación ni a instalaciones de suministro de agua proveniente de otro origen que la red pública.
• 3. En los aparatos y equipos de la instalación, la llegada de agua se realizará de tal modo que no se produzcan retornos.
• 4. Los antirretornos se dispondrán combinados con grifos de vaciado de tal forma que siempre sea posible vaciar cualquier tramo de la red.

2.1.3. Condiciones mínimas de suministro

• 1. La instalación debe suministrar a los aparatos y equipos del equipamiento higiénico los caudales que figuran en la tabla 2.1.

  Tabla 2.1 Caudal instantáneo mínimo para cada tipo de aparato

  Tipo de aparato	Caudal instantáneo mínimo de agua fría [dm³/s]	Caudal instantáneo mínimo de ACS [dm³/s]
  Lavamanos	0,05	0,03
  Lavabo	0,10	0,065
  Ducha	0,20	0,10
  Bañera de 1,40 m o más	0,30	0,20
  Bañera de menos de 1,40 m	0,20	0,15
  Bidé	0,10	0,065
  Inodoro con cisterna	0,10	-
  Inodoro con fluxor	1,25	-
  Urinarios con grifo temporizado	0,15	-
  Urinarios con cisterna (c/u)	0,04	-
  Fregadero doméstico	0,20	0,10
  Fregadero no doméstico	0,30	0,20
  Lavavajillas doméstico	0,15	0,10
  Lavavajillas industrial (20 servicios)	0,25	0,20
  Lavadero	0,20	0,10
  Lavadora doméstica	0,20	0,15
  Lavadora industrial (8 kg)	0,60	0,40
  Grifo aislado	0,15	0,10
  Grifo garaje	0,20	-
  Vertedero	0,20	-

• 2. En los puntos de consumo la presión mínima debe ser:
  • a) 100 kPa para grifos comunes;
  • b) 150 kPa para fluxores y calentadores.
• 3. La presión en cualquier punto de consumo no debe superar 500 kPa.
• 4. La temperatura de ACS en los puntos de consumo debe estar comprendida entre 50ºC y 65ºC. excepto en las instalaciones ubicadas en edificios dedicados a uso exclusivo de vivienda siempre que estas no afecten al ambiente exterior de dichos edificios.

2.1.4. Mantenimiento

• 1. Excepto en viviendas aisladas y adosadas, los elementos y equipos de la in.stalación que lo requieran, tales como el grupo de presión, los sistemas de tratamiento de agua o los contadores, deben instalarse en locales cuyas dimensiones sean suficientes para que pueda llevarse a cabo su mantenimiento adecuadamente.
• 2. Las redes de tuberías, incluso en las instalaciones interiores particulares si fuera posible, deben diseñarse de tal forma que sean accesibles para su mantenimiento y reparación, para lo cual deben estar a la vista, alojadas en huecos o patinillos registrables o disponer de arquetas o registros.

2.2. Señalización

• 1. Si se dispone una instalación para suministrar agua que no sea apta para el consumo, las tuberías, los grifos y los demás puntos terminales de esta instalación deben estar adecuadamente señalados para que puedan ser identificados como tales de forma fácil e inequívoca.

2.3. Ahorro de agua

• 1. Debe disponerse un sistema de contabilización tanto de agua fría como de agua caliente para cada unidad de consumo individualizable.
• 2. En las redes de ACS debe disponerse una red de retorno cuando la longitud de la tubería de ida al punto de consumo más alejado sea igual o mayor que 15 m.
• 3. En las zonas de pública concurrencia de los edificios, los grifos de los lavabos y las cisternas deben estar dotados de dispositivos de ahorro de agua.

3. Diseño

• 1. La instalación de suministro de agua desarrollada en el proyecto del edificio debe estar compuesta de una acometida, una instalación general y, en función de si la contabilización es única o múltiple, de derivaciones colectivas o instalaciones particulares.

3.1. Esquema general de la instalación

• 1. El esquema general de la instalación debe ser de uno de los dos tipos siguientes:
  • a) Red con contador general único, según el esquema de la figura 3.1, y compuesta por la acometida, la instalación general que contiene un armario o arqueta del contador general, un tubo de alimentación y un distribuidor principal; y las derivaciones colectivas.



    Figura 3.1 Esquema de red con contador general

  • b) red con contadores aislados, según el esquema de la figura 3.2, compuesta por la acometida, la instalación general que contiene los contadores aislados, las instalaciones particulares y las derivaciones colectivas.



    Figura 3.2 Esquema de red con contadores aislados

3.2. Elementos que componen la instalación

3.2.1. Red de agua fría

3.2.1.1. Acometida

• 1. La acometida debe disponer, como mínimo, de los elementos siguientes:
  • a) una llave de toma o un collarín de toma en carga, sobre la tubería de distribución de la red exterior de suministro que abra el paso a la acometida;
  • b) un tubo de acometida que enlace la llave de toma con la llave de corte general;
  • c) Una llave de corte en el exterior de la propiedad
• 2. En el caso de que la acometida se realice desde una captación privada o en zonas rurales en las que no exista una red general de suministro de agua, los equipos a instalar (además de la captación propiamente dicha) serán los siguientes: válvula de pié, bomba para el trasiego del agua y válvulas de registro y general de corte.

3.2.1.2. Instalación general

• 1. La instalación general debe contener, en función del esquema adoptado, los elementos que le correspondan de los que se citan en los apartados siguientes.

3.2.1.2.1. Llave de corte general

• 1. La llave de corte general servirá para interrumpir el suministro al edificio, y estará situada dentro de la propiedad, en una zona de uso común, accesible para su manipulación y señalada adecuadamente para permitir su identificación. Si se dispone armario o arqueta del contador general, debe alojarse en su interior.

3.2.1.2.2. Filtro de la instalación general

• 1. El filtro de la instalación general debe retener los residuos del agua que puedan dar lugar a corrosiones en las canalizaciones metálicas. Se instalará a continuación de la llave de corte general. Si se dispone armario o arqueta del contador general, debe alojarse en su interior. El filtro debe ser de tipo Y con un umbral de filtrado comprendido entre 25 y 50 μm, con malla de acero inoxidable y baño de plata, para evitar la formación de bacterias y autolimpiable. La situación del filtro debe ser tal que permita realizar adecuadamente las operaciones de limpieza y mantenimiento sin necesidad de corte de suministro.

3.2.1.2.3. Armario o arqueta del contador general:

• 1. El armario o arqueta del contador general contendrá, dispuestos en este orden, la llave de corte general, un filtro de la instalación general, el contador, una llave, grifo o racor de prueba, una válvula de retención y una llave de salida. Su instalación debe realizarse en un plano paralelo al del suelo.
• 2. La llave de salida debe permitir la interrupción del suministro al edificio. La llave de corte general y la de salida servirán para el montaje y desmontaje del contador general.

3.2.1.2.4.Tubo de alimentación

• 1. El trazado del tubo de alimentación debe realizarse por zonas de uso común. En caso de ir empotrado deben disponerse registros para su inspección y control de fugas, al menos en sus extremos y en los cambios de dirección.

3.2.1.2.5.Distribuidor principal

• 1. El trazado del distribuidor principal debe realizarse por zonas de uso común. En caso de ir empotrado deben disponerse registros para su inspección y control de fugas, al menos en sus extremos y en los cambios de dirección.
• 2. Debe adoptarse la solución de distribuidor en anillo en edificios tales como los de uso sanitario, en los que en caso de avería o reforma el suministro interior deba quedar garantizado.
• 3. Deben disponerse llaves de corte en todas las derivaciones, de tal forma que en caso de avería en cualquier punto no deba interrumpirse todo el suministro.

3.2.1.2.6. Ascendentes o montantes

• 1. Las ascendentes o montantes deben discurrir por zonas de uso común del mismo.
• 2. Deben ir alojadas en recintos o huecos, construidos a tal fin. Dichos recintos o huecos, que podrán ser de uso compartido solamente con otras instalaciones de agua del edificio, deben ser registrables y tener las dimensiones suficientes para que puedan realizarse las operaciones de mantenimiento.
• 3. Las ascendentes deben disponer en su base de una válvula de retención, una llave de corte para las operaciones de mantenimiento, y de una llave de paso con grifo o tapón de vaciado, situadas en zonas de fácil acceso y señaladas de forma conveniente. La válvula de retención se dispondrá en primer lugar, según el sentido de circulación del agua.
• 4. En su parte superior deben instalarse dispositivos de purga, automáticos o manuales, con un separador o cámara que reduzca la velocidad del agua facilitando la salida del aire y disminuyendo los efectos de los posibles golpes de ariete.

3.2.1.2.7. Contadores divisionarios

• 1. Los contadores divisionarios deben situarse en zonas de uso común del edificio, de fácil y libre acceso.
• 2. Contarán con pre-instalación adecuada para una conexión de envío de señales para lectura a distancia del contador.
• 3. Antes de cada contador divisionario se dispondrá una llave de corte. Después de cada contador se dispondrá una válvula de retención.

3.2.1.3. Instalaciones particulares

• 1. Las instalaciones particulares estarán compuestas de los elementos siguientes:
  • a) una llave de paso situada en el interior de la propiedad particular en lugar accesible para su manipulación;
  • b) derivaciones particulares, cuyo trazado se realizará de forma tal que las derivaciones a los cuartos húmedos sean independientes. Cada una de estas derivaciones contará con una llave de corte, tanto para agua fría como para agua caliente;
  • c) ramales de enlace;
  • d) puntos de consumo, de los cuales, todos los aparatos de descarga, tanto depósitos como grifos, los calentadores de agua instantáneos, los acumuladores, las calderas individuales de producción de ACS y calefacción y, en general, los aparatos sanitarios, llevarán una llave de corte individual.

3.2.1.4. Derivaciones colectivas

• 1. Discurrirán por zonas comunes y en su diseño se aplicarán condiciones análogas a las de las instalaciones particulares.

3.2.1.5. Sistemas de control y regulación de la presión

3.2.1.5.1. Sistemas de sobreelevación: grupos de presión

• 1. El sistema de sobreelevación debe diseñarse de tal manera que se pueda suministrar a zonas del edificio alimentables con presión de red, sin necesidad de la puesta en marcha del grupo.
• 2. El grupo de presión debe ser de alguno de los dos tipos siguientes:
  • a) convencional, que contará con:
    • i) depósito auxiliar de alimentación, que evite la toma de agua directa por el equipo de bombeo;
    • ii) equipo de bombeo, compuesto, como mínimo, de dos bombas de iguales prestaciones y funcionamiento alterno, montadas en paralelo;
    • iii) depósitos de presión con membrana, conectados a dispositivos suficientes de valoración de los parámetros de presión de la instalación, para su puesta en marcha y parada automáticas;
  • b) de accionamiento regulable, también llamados de caudal variable, que podrá prescindir del depósito auxiliar de alimentación y contará con un variador de frecuencia que accionará las bombas manteniendo constante la presión de salida, independientemente del caudal solicitado o disponible; Una de las bombas mantendrá la parte de caudal necesario para el mantenimiento de la presión adecuada.



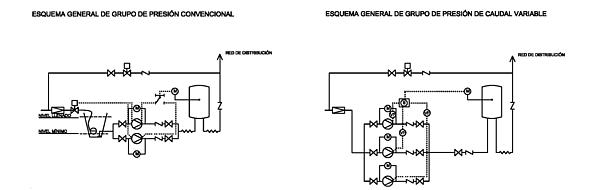

    Figura 3.3 Grupos de presión

• 3. El grupo de presión se instalará en un local de uso exclusivo que podrá albergar también el sistema de tratamiento de agua. Las dimensiones de dicho local serán suficientes para realizar las operaciones de mantenimiento.

3.2.1.5.2. Sistemas de reducción de la presión

• 1. Deben instalarse válvulas limitadoras de presión en el ramal o derivación pertinente para que no se supere la presión de servicio máxima establecida en 2.1.3.
• 2. Cuando se prevean incrementos significativos en la presión de red deben instalarse válvulas limitadoras de tal forma que no se supere la presión máxima de servicio en los puntos de utilización.

3.2.1.6. Sistemas de tratamiento de agua

3.2.1.6.1. Condiciones generales

• 1. En el caso de que se quiera instalar un sistema de tratamiento en la instalación interior no deberá empeorar el agua suministrada y en ningún caso incumplir con los valores paramétricos establecidos en el Anexo I del Real Decreto 140/2003

3.2.1.6.2. Exigencias de los materiales

• 1. Los materiales utilizados en la fabricación de los equipos de tratamiento de agua deben tener las características adecuadas en cuanto a resistencia mecánica, química y microbiológica para cumplir con los requerimientos inherentes tanto al agua como al proceso de tratamiento.

3.2.1.6.3. Exigencias de funcionamiento

• 1. Deben realizarse las derivaciones adecuadas en la red de forma que la parada momentánea del sistema no suponga discontinuidad en el suministro de agua al edificio.
• 2. Los sistemas de tratamiento deben estar dotados de dispositivos de medida que permitan comprobar la eficacia prevista en el tratamiento del agua.
• 3. Los equipos de tratamiento deben disponer de un contador que permita medir, a su entrada, el agua utilizada para su mantenimiento.

3.2.1.6.4. Productos de tratamiento

• 1. Los productos químicos utilizados en el proceso deben almacenarse en condiciones de seguridad en función de su naturaleza y su forma de utilización. La entrada al local destinado a su almacenamiento debe estar dotada de un sistema para que el acceso sea restringido a las personas autorizadas para su manipulación.

3.2.1.6.5. Situación del equipo

• 1. El local en que se instale el equipo de tratamiento de agua debe ser preferentemente de uso exclusivo, aunque si existiera un sistema de sobreelevación podrá compartir el espacio de instalación con éste. En cualquier caso su acceso se producirá desde el exterior o desde zonas comunes del edificio, estando restringido al personal autorizado. Las dimensiones del local serán las adecuadas para alojar los dispositivos necesarios, así como para realizar un correcto mantenimiento y conservación de los mismos. Dispondrá de desagüe a la red general de saneamiento del inmueble, así como un grifo o toma de suministro de agua.

3.2.2. Instalaciones de agua caliente sanitaria (ACS)

3.2.2.1. Distribución (impulsión y retorno)

• 1. En el diseño de las instalaciones de ACS deben aplicarse condiciones análogas a las de las redes de agua fría.
• 2. En los edificios en los que sea de aplicación la contribución mínima de energía renovable para cubrir la demanda de agua caliente sanitaria, de acuerdo con la sección HE-4 del DB-HE, deben disponerse, además de las tomas de agua fría, previstas para la conexión de la lavadora y el lavavajillas, sendas tomas de agua caliente para permitir la instalación de equipos bitérmicos.LE0000731016_20220616 Punto 2 del apartado 3.2.2.1 del Documento Básico DB-HS «Salubridad», incluido en la Parte II redactado por el apartado cinco del artículo único del R.D. 450/2022, de 14 de junio, por el que se modifica el Código Técnico de la Edificación, aprobado por el R.D. 314/2006, de 17 de marzo («B.O.E.» 15 junio).Vigencia: 16 junio 2022
• 3. Tanto en instalaciones individuales como en instalaciones de producción centralizada, la red de distribución debe estar dotada de una red de retorno cuando la longitud de la tubería de ida al punto de consumo más alejado sea igual o mayor que 15 m.
• 4. La red de retorno se compondrá de
  • a) un colector de retorno en las distribuciones por grupos múltiples de columnas. El colector debe tener canalización con pendiente descendente desde el extremo superior de las columnas de ida hasta la columna de retorno; Cada colector puede recoger todas o varias de las columnas de ida, que tengan igual presión;
  • b) columnas de retorno: desde el extremo superior de las columnas de ida, o desde el colector de retorno, hasta el acumulador o calentador centralizado.
• 5. Las redes de retorno discurrirán paralelamente a las de impulsión.
• 6. En los montantes, debe realizarse el retorno desde su parte superior y por debajo de la última derivación particular. En la base de dichos montantes se dispondrán válvulas de asiento para regular y equilibrar hidráulicamente el retorno.
• 7. Excepto en viviendas unifamiliares o en instalaciones pequeñas, se dispondrá una bomba de recirculación doble, de montaje paralelo o «gemelas», funcionando de forma análoga a como se especifica para las del grupo de presión de agua fría. En el caso de las instalaciones individuales podrá estar incorporada al equipo de producción.
• 8. Para soportar adecuadamente los movimientos de dilatación por efectos térmicos deben tomarse las precauciones siguientes:
  • a) en las distribuciones principales deben disponerse las tuberías y sus anclajes de tal modo que dilaten libremente, según lo establecido en el Reglamento de Instalaciones Térmicas en los Edificios y sus Instrucciones Técnicas Complementarias ITE para las redes de calefacción;
  • b) en los tramos rectos se considerará la dilatación lineal del material, previendo dilatadores si fuera necesario, cumpliéndose para cada tipo de tubo las distancias que se especifican en el Reglamento antes citado.
• 9. El aislamiento de las redes de tuberías, tanto en impulsión como en retorno, debe ajustarse a lo dispuesto en el Reglamento de Instalaciones Térmicas en los Edificios y sus Instrucciones Técnicas Complementarias ITE.

3.2.2.2. Regulación y control

• 1. En las instalaciones de ACS se regulará y se controlará la temperatura de preparación y la de distribución.
• 2. En las instalaciones individuales los sistemas de regulación y de control de la temperatura estarán incorporados a los equipos de producción y preparación. El control sobre la recirculación en sistemas individuales con producción directa será tal que pueda recircularse el agua sin consumo hasta que se alcance la temperatura adecuada.

3.3. Protección contra retornos

3.3.1. Condiciones generales de la instalación de suministro

• 1. La constitución de los aparatos y dispositivos instalados y su modo de instalación deben ser tales que se impida la introducción de cualquier fluido en la instalación y el retorno del agua salida de ella.
• 2. La instalación no puede empalmarse directamente a una conducción de evacuación de aguas residuales.
• 3. No pueden establecerse uniones entre las conducciones interiores empalmadas a las redes de distribución pública y otras instalaciones, tales como las de aprovechamiento de agua que no sea procedente de la red de distribución pública.
• 4. Las instalaciones de suministro que dispongan de sistema de tratamiento de agua deben estar provistas de un dispositivo para impedir el retorno; este dispositivo debe situarse antes del sistema y lo más cerca posible del contador general si lo hubiera.

3.3.2. Puntos de consumo de alimentación directa

• 1. En todos los aparatos que se alimentan directamente de la distribución de agua, tales como bañeras, lavabos, bidés, fregaderos, lavaderos, y en general, en todos los recipientes, el nivel inferior de la llegada del agua debe verter a 20 mm, por lo menos, por encima del borde superior del recipiente.
• 2. Los rociadores de ducha manual deben tener incorporado un dispositivo antirretorno.

3.3.3. Depósitos cerrados

• 1. En los depósitos cerrados aunque estén en comunicación con la atmósfera, el tubo de alimentación desembocará 40 mm por encima del nivel máximo del agua, o sea por encima del punto más alto de la boca del aliviadero. Este aliviadero debe tener una capacidad suficiente para evacuar un caudal doble del máximo previsto de entrada de agua.

3.3.4. Derivaciones de uso colectivo

• 1. Los tubos de alimentación que no estén destinados exclusivamente a necesidades domésticas deben estar provistos de un dispositivo antirretorno y una purga de control.
• 2. Las derivaciones de uso colectivo de los edificios no pueden conectarse directamente a la red pública de distribución, salvo que fuera una instalación única en el edificio

3.3.5. Conexión de calderas

• 1. Las calderas de vapor o de agua caliente con sobrepresión no se empalmarán directamente a la red pública de distribución. Cualquier dispositivo o aparato de alimentación que se utilice partirá de un depósito, para el que se cumplirán las anteriores disposiciones.

3.3.6. Grupos motobomba

• 1. Las bombas no deben conectarse directamente a las tuberías de llegada del agua de suministro, sino que deben alimentarse desde un depósito, excepto cuando vayan equipadas con los dispositivos de protección y aislamiento que impidan que se produzca depresión en la red.
• 2. Esta protección debe alcanzar también a las bombas de caudal variable que se instalen en los grupos de presión de acción regulable e incluirá un dispositivo que provoque el cierre de la aspiración y la parada de la bomba en caso de depresión en la tubería de alimentación y un depósito de protección contra las sobrepresiones producidas por golpe de ariete.
• 3. En los grupos de sobreelevación de tipo convencional, debe instalarse una válvula antirretorno, de tipo membrana, para amortiguar los posibles golpes de ariete.

3.4. Separaciones respecto de otras instalaciones

• 1. El tendido de las tuberías de agua fría debe hacerse de tal modo que no resulten afectadas por los focos de calor y por consiguiente deben discurrir siempre separadas de las canalizaciones de agua caliente (ACS o calefacción) a una distancia de 4 cm, como mínimo. Cuando las dos tuberías estén en un mismo plano vertical, la de agua fría debe ir siempre por debajo de la de agua caliente.
• 2. Las tuberías deben ir por debajo de cualquier canalización o elemento que contenga dispositivos eléctricos o electrónicos, así como de cualquier red de telecomunicaciones, guardando una distancia en paralelo de al menos 30 cm.
• 3. Con respecto a las conducciones de gas se guardará al menos una distancia de 3 cm.

3.5. Señalización

• 1. Las tuberías de agua de consumo humano se señalarán con los colores verde oscuro o azul.
• 2. Si se dispone una instalación para suministrar agua que no sea apta para el consumo, las tuberías, los grifos y los demás puntos terminales de esta instalación deben estar adecuadamente señalados para que puedan ser identificados como tales de forma fácil e inequívoca.

3.6. Ahorro de agua

• 1. Todos los edificios en cuyo uso se prevea la concurrencia pública deben contar con dispositivos de ahorro de agua en los grifos. Los dispositivos que pueden instalarse con este fin son: grifos con aireadores, grifería termostática, grifos con sensores infrarrojos, grifos con pulsador temporizador, fluxores y llaves de regulación antes de los puntos de consumo.
• 2. Los equipos que utilicen agua para consumo humano en la condensación de agentes frigoríficos, deben equiparse con sistemas de recuperación de agua.

4. Dimensionado

4.1. Reserva de espacio en el edificio

• 1. En los edificios dotados con contador general único se preverá un espacio para un armario o una cámara para alojar el contador general de las dimensiones indicadas en la tabla 4.1.

  Tabla 4.1 Dimensiones del armario y de la arqueta para el contador general

  Dimensiones en mm	Diámetro nominal del contador en mm
  	Armario					Cámara
  	15	20	25	32	40	50	65	80	100	125	150
  Largo	600	600	900	900	1300	2100	2100	2200	2500	3000	3000
  Ancho	500	500	500	500	600	700	700	800	800	800	800
  Alto	200	200	300	300	500	700	700	800	900	1000	1000

4.2. Dimensionado de las redes de distribución

• 1. El cálculo se realizará con un primer dimensionado seleccionando el tramo más desfavorable de la misma y obteniéndose unos diámetros previos que posteriormente habrá que comprobar en función de la pérdida de carga que se obtenga con los mismos.
• 2. Este dimensionado se hará siempre teniendo en cuenta las peculiaridades de cada instalación y los diámetros obtenidos serán los mínimos que hagan compatibles el buen funcionamiento y la economía de la misma.

4.2.1. Dimensionado de los tramos

• 1. El dimensionado de la red se hará a partir del dimensionado de cada tramo, y para ello se partirá del circuito considerado como más desfavorable que será aquel que cuente con la mayor pérdida de presión debida tanto al rozamiento como a su altura geométrica.
• 2. El dimensionado de los tramos se hará de acuerdo al procedimiento siguiente:
  • a) el caudal máximo de cada tramos será igual a la suma de los caudales de los puntos de consumo alimentados por el mismo de acuerdo con la tabla 2.1.
  • b) establecimiento de los coeficientes de simultaneidad de cada tramo de acuerdo con un criterio adecuado.
  • c) determinación del caudal de cálculo en cada tramo como producto del caudal máximo por el coeficiente de simultaneidad correspondiente.
  • d) elección de una velocidad de cálculo comprendida dentro de los intervalos siguientes:
    • i) tuberías metálicas: entre 0,50 y 2,00 m/s
    • ii) tuberías termoplásticas y multicapas: entre 0,50 y 3,50 m/s
  • e) Obtención del diámetro correspondiente a cada tramo en función del caudal y de la velocidad.

4.2.2. Comprobación de la presión

• 1. Se comprobará que la presión disponible en el punto de consumo más desfavorable supera con los valores mínimos indicados en el apartado 2.1.3 y que en todos los puntos de consumo no se supera el valor máximo indicado en el mismo apartado, de acuerdo con lo siguiente:
  • a) determinar la pérdida de presión del circuito sumando las pérdidas de presión total de cada tramo. Las perdidas de carga localizadas podrán estimarse en un 20% al 30% de la producida sobre la longitud real del tramo o evaluarse a partir de los elementos de la instalación.
  • b) comprobar la suficiencia de la presión disponible: una vez obtenidos los valores de las pérdidas de presión del circuito, se comprueba si son sensiblemente iguales a la presión disponible que queda después de descontar a la presión total, la altura geométrica y la residual del punto de consumo más desfavorable. En el caso de que la presión disponible en el punto de consumo fuera inferior a la presión mínima exigida sería necesaria la instalación de un grupo de presión.

4.3. Dimensionado de las derivaciones a cuartos húmedos y ramales de enlace

• 1. Los ramales de enlace a los aparatos domésticos se dimensionarán conforme a lo que se establece en las tabla 4.2. En el resto, se tomarán en cuenta los criterios de suministro dados por las características de cada aparato y se dimensionará en consecuencia.

  Tabla 4.2 Diámetros mínimos de derivaciones a los aparatos

  Aparato o punto de consumo	Diámetro nominal del ramal de enlace
  	Tubo de acero	Tubo de cobre o plástico (mm)
  Lavamanos	½	12
  Lavabo, bidé	½	12
  Ducha	½	12
  Bañera <1,40 m	¾	20
  Bañera >1,40 m	¾	20
  Inodoro con cisterna	½	12
  Inodoro con fluxor	1- 1 ½	25-40
  Urinario con grifo temporizado	½	12
  Urinario con cisterna	½	12
  Fregadero doméstico	½	12
  Fregadero industrial	¾	20
  Lavavajillas doméstico	½ (rosca a ¾)	12
  Lavavajillas industrial	¾	20
  Lavadora doméstica	¾	20
  Lavadora industrial	1	25
  Vertedero	¾	20

• 2. Los diámetros de los diferentes tramos de la red de suministro se dimensionarán conforme al procedimiento establecido en el apartado 4.2, adoptándose como mínimo los valores de la tabla 4.3:

  Tabla 4.3 Diámetros mínimos de alimentación

  Tramo considerado		Diámetro nominal del tubo de alimentación
  		Acero	Cobre o plástico (mm)
  Alimentación a cuarto húmedo privado: baño, aseo, cocina.		¾	20
  Alimentación a derivación particular: vivienda, apartamento, local comercial		¾	20
  Columna (montante o descendente)		¾	20
  Distribuidor principal		1	25
  Alimentación equipos de climatización	< 50 kW	½	12
  	50 - 250 kW	¾	20
  	250 - 500 kW	1	25
  	> 500 kW	1 ¼	32

4.4. Dimensionado de las redes de ACS

4.4.1. Dimensionado de las redes de impulsión de ACS

• 1. Para las redes de impulsión o ida de ACS se seguirá el mismo método de cálculo que para redes de agua fría.

4.4.2. Dimensionado de las redes de retorno de ACS

• 1. Para determinar el caudal que circulará por el circuito de retorno, se estimará que en el grifo más alejado, la pérdida de temperatura sea como máximo de 3 ºC desde la salida del acumulador o intercambiador en su caso.
• 2. En cualquier caso no se recircularán menos de 250 l/h en cada columna, si la instalación responde a este esquema, para poder efectuar un adecuado equilibrado hidráulico.
• 3. El caudal de retorno se podrá estimar según reglas empíricas de la siguiente forma:
  • a) considerar que se recircula el 10% del agua de alimentación, como mínimo. De cualquier forma se considera que el diámetro interior mínimo de la tubería de retorno es de 16 mm.
  • b) los diámetros en función del caudal recirculado se indican en la tabla 4.4.

    Tabla 4.4 Relación entre diámetro de tubería y caudal recirculado de ACS

    Diámetro nominal de la tubería	Caudal recirculado (l/h)
    ½	140
    ¾	300
    1	600
    1 ¼	1.100
    1 ½	1.800
    2	3.300

4.4.3. Cálculo del aislamiento térmico

• 1. El espesor del aislamiento de las conducciones, tanto en la ida como en el retorno, se dimensionará de acuerdo a lo indicado en el Reglamento de Instalaciones Térmicas en los Edificios RITE y sus Instrucciones Técnicas complementarias ITE.

4.4.4. Cálculo de dilatadores

• 1. En los materiales metálicos se podrá aplicar lo especificado en la norma UNE 100156:2014 IN y para los materiales termoplásticos lo indicado en la norma UNE-ENV 12 108:2015 IN.
• 2. En todo tramo recto sin conexiones intermedias con una longitud superior a 25 m se deben adoptar las medidas oportunas para evitar posibles tensiones excesivas de la tubería, motivadas por las contracciones y dilataciones producidas por las variaciones de temperatura. El mejor punto para colocarlos se encuentra equidistante de las derivaciones más próximas en los montantes.

4.5. Dimensionado de los equipos, elementos y dispositivos de la instalación

4.5.1. Dimensionado de los contadores

• 1. El calibre nominal de los distintos tipos de contadores se adecuará, tanto en agua fría como caliente, a los caudales nominales y máximos de la instalación.

4.5.2. Cálculo del grupo de presión

4.5.2.1. Cálculo del depósito auxiliar de alimentación

• 1. El volumen del depósito se calculará en función del tiempo previsto de utilización, aplicando la siguiente expresión:



  Siendo

  V es el volumen del depósito [l];

  Q es el caudal máximo simultáneo [dm³/s];

  t es el tiempo estimado (de 15 a 20) [min].

• 2. La estimación de la capacidad de agua se podrá realizar con los criterios de la norma UNE 100030:2017.

4.5.2.2. Cálculo de las bombas

• 1. El cálculo de las bombas se hará en función del caudal y de las presiones de arranque y parada de la/s bomba/s (mínima y máxima respectivamente), siempre que no se instalen bombas de caudal variable. En este segundo caso la presión será función del caudal solicitado en cada momento y siempre constante.
• 2. El número de bombas a instalar en el caso de un grupo de tipo convencional, excluyendo las de reserva, se determinará en función del caudal total del grupo. Se dispondrán dos bombas para caudales de hasta 10 dm³/s, tres para caudales de hasta 30 dm³/s y 4 para más de 30 dm³/s.
• 3. El caudal de las bombas será el máximo simultáneo de la instalación o caudal punta y vendrá fijado por el uso y necesidades de la instalación.
• 4. La presión mínima o de arranque (Pb) será el resultado de sumar la altura geométrica de aspiración (Ha), la altura geométrica (Hg), la pérdida de carga del circuito (Pc) y la presión residual en el grifo, llave o fluxor (Pr).

4.5.2.3. Cálculo del depósito de presión

• 1. Para la presión máxima se adoptará un valor que limite el número de arranques y paradas del grupo de forma que se prolongue lo más posible la vida útil del mismo. Este valor estará comprendido entre 2 y 3 bar por encima del valor de la presión mínima.
• 2. El cálculo de su volumen se hará con la fórmula siguiente:



  Siendo

  Vn es el volumen útil del depósito de membrana;

  Pb es la presión absoluta mínima;

  Va es el volumen mínimo de agua;

  Pa es la presión absoluta máxima.

4.5.3. Cálculo del diámetro nominal del reductor de presión

• 1. El diámetro nominal se establecerá aplicando los valores especificados en la tabla 4.5 en función del caudal máximo simultáneo:

  Tabla 4.5 Valores del diámetro nominal en función del caudal máximo simultáneo

  Diámetro nominal	Caudal máximo simultáneo
  	dm³/s	m³/h
  15	0,5	1,8
  20	0,8	2,9
  25	1,3	4,7
  32	2,0	7,2
  40	2,3	8,3
  50	3,6	13,0
  65	6,5	23,0
  80	9,0	32,0
  100	12,5	45,0
  125	17,5	63,0
  150	25,0	90,0
  200	40,0	144,0
  250	75,0	270,0

• 2. Nunca se calcularán en función del diámetro nominal de las tuberías.

4.5.4. Dimensionado de los sistemas y equipos de tratamiento de agua

4.5.4.1. Determinación del tamaño de los aparatos dosificadores

• 1. El tamaño apropiado del aparato se tomará en función del caudal punta en la instalación, así como del consumo mensual medio de agua previsto, o en su defecto se tomará como base un consumo de agua previsible de 60 m³ en 6 meses, si se ha de tratar tanto el agua fría como el ACS, y de 30 m³ en 6 meses si sólo ha de ser tratada el agua destinada a la elaboración de ACS.
• 2. El límite de trabajo superior del aparato dosificador, en m³/h, debe corresponder como mínimo al caudal máximo simultáneo o caudal punta de la instalación.
• 3. El volumen de dosificación por carga, en m³, no debe sobrepasar el consumo de agua previsto en 6 meses.

4.5.4.2. Determinación del tamaño de los equipos de descalcificación

• 1. Se tomará como caudal mínimo 80 litros por persona y día.

5. Construcción

5.1. Ejecución

• 1. La instalación de suministro de agua se ejecutará con sujeción al proyecto, a la legislación aplicable, a las normas de la buena construcción y a las instrucciones del director de obra y del director de la ejecución de la obra.
• 2. Durante la ejecución e instalación de los materiales, accesorios y productos de construcción en la instalación interior, se utilizarán técnicas apropiadas para no empeorar el agua suministrada y en ningún caso incumplir los valores paramétricos establecidos en el Anexo I del Real Decreto

5.1.1. Ejecución de las redes de tuberías

5.1.1.1. Condiciones generales

• 1. La ejecución de las redes de tuberías se realizará de manera que se consigan los objetivos previstos en el proyecto sin dañar o deteriorar al resto del edificio, conservando las características del agua de suministro respecto de su potabilidad, evitando ruidos molestos, procurando las condiciones necesarias para la mayor duración posible de la instalación así como las mejores condiciones para su mantenimiento y conservación.
• 2. Las tuberías ocultas o empotradas discurrirán preferentemente por patinillos o cámaras de fábrica realizados al efecto o prefabricados, techos o suelos técnicos, muros cortina o tabiques técnicos. Si esto no fuera posible, por rozas realizadas en paramentos de espesor adecuado, no estando permitido su empotramiento en tabiques de ladrillo hueco sencillo. Cuando discurran por conductos, éstos estarán debidamente ventilados y contarán con un adecuado sistema de vaciado.
• 3. El trazado de las tuberías vistas se efectuará en forma limpia y ordenada. Si estuvieran expuestas a cualquier tipo de deterioro por golpes o choques fortuitos, deben protegerse adecuadamente.
• 4. La ejecución de redes enterradas atenderá preferentemente a la protección frente a fenómenos de corrosión, esfuerzos mecánicos y daños por la formación de hielo en su interior. Las conducciones no deben ser instaladas en contacto con el terreno, disponiendo siempre de un adecuado revestimiento de protección. Si fuese preciso, además del revestimiento de protección, se procederá a realizar una protección catódica, con ánodos de sacrificio y, si fuera el caso, con corriente impresa.

5.1.1.2. Uniones y juntas

• 1. Las uniones de los tubos serán estancas.
• 2. Las uniones de tubos resistirán adecuadamente la tracción, o bien la red la absorberá con el adecuado establecimiento de puntos fijos, y en tuberías enterradas mediante estribos y apoyos dispuestos en curvas y derivaciones.
• 3. En las uniones de tubos de acero galvanizado o zincado las roscas de los tubos serán del tipo cónico, de acuerdo a la norma UNE 10242:1995 (+UNE-EN 10242/1M:1999, +UNE-EN 10242/A2:2004). Los tubos sólo pueden soldarse si la protección interior se puede restablecer o si puede aplicarse una nueva. Son admisibles las soldaduras fuertes, siempre que se sigan las instrucciones del fabricante. Los tubos no se podrán curvar salvo cuando se verifiquen los criterios de la norma UNE EN 10 240:1998. En las uniones tubo-accesorio se observarán las indicaciones del fabricante.
• 4. Las uniones de tubos de cobre se podrán realizar por medio de soldadura o por medio de manguitos mecánicos. La soldadura, por capilaridad, blanda o fuerte, se podrá realizar mediante manguitos para soldar por capilaridad o por enchufe soldado. Los manguitos mecánicos podrán ser de compresión, de ajuste cónico y de pestañas.
• 5. Las uniones de tubos de plástico se realizarán siguiendo las instrucciones del fabricante.

5.1.1.3. Protecciones

5.1.1.3.1. Protección contra la corrosión

• 1. Las tuberías metálicas se protegerán contra la agresión de todo tipo de morteros, del contacto con el agua en su superficie exterior y de la agresión del terreno mediante la interposición de un elemento separador de material adecuado e instalado de forma continua en todo el perímetro de los tubos y en toda su longitud, no dejando juntas de unión de dicho elemento que interrumpan la protección e instalándolo igualmente en todas las piezas especiales de la red, tales como codos, curvas.
• 2. Los revestimientos adecuados, cuando los tubos discurren enterrados o empotrados, según el material de los mismos, serán:
  • a) Para tubos de acero con revestimiento de polietileno, bituminoso, de resina epoxídica o con alquitrán de poliuretano.
  • b) Para tubos de cobre con revestimiento de plástico.
  • c) Para tubos de fundición con revestimiento de película continua de polietileno, de resina epoxídica, con betún, con láminas de poliuretano o con zincado con recubrimiento de cobertura
• 3. Los tubos de acero galvanizado empotrados para transporte de agua fría se recubrirán con una lechada de cemento, y los que se utilicen para transporte de agua caliente deben recubrirse preferentemente con una coquilla o envoltura aislante de un material que no absorba humedad y que permita las dilataciones y contracciones provocadas por las variaciones de temperatura
• 4. Toda conducción exterior y al aire libre, se protegerá igualmente. En este caso, los tubos de acero podrán ser protegidos, además, con recubrimientos de cinc. Para los tubos de acero que discurran por cubiertas de hormigón se dispondrá de manera adicional a la envuelta del tubo de una lámina de retención de 1 m de ancho entre éstos y el hormigón. Cuando los tubos discurran por canales de suelo, ha de garantizarse que estos son impermeables o bien que disponen de adecuada ventilación y drenaje. En las redes metálicas enterradas, se instalará una junta dieléctrica después de la entrada al edificio y antes de la salida.
• 5. Para la corrosión por el uso de materiales distintos se aplicará lo especificado en el apartado 6.3.2.
• 6. Para la corrosión por elementos contenidos en el agua de suministro, además de lo reseñado, se instalarán los filtros especificados en el punto 6.3.1

5.1.1.3.2. Protección contra las condensaciones

• 1. Tanto en tuberías empotradas u ocultas como en tuberías vistas, se considerará la posible formación de condensaciones en su superficie exterior y se dispondrá un elemento separador de protección, no necesariamente aislante pero si con capacidad de actuación como barrera antivapor, que evite los daños que dichas condensaciones pudieran causar al resto de la edificación.
• 2. Dicho elemento se instalará de la misma forma que se ha descrito para el elemento de protección contra los agentes externos, pudiendo en cualquier caso utilizarse el mismo para ambas protecciones.
• 3. Se considerarán válidos los materiales que cumplen lo dispuesto en la norma UNE 100 171:1989.

5.1.1.3.3. Protecciones térmicas

• 1. Los materiales utilizados como aislante térmico que cumplan la norma UNE 100 171:1989 se considerarán adecuados para soportar altas temperaturas.
• 2. Cuando la temperatura exterior del espacio por donde discurre la red pueda alcanzar valores capaces de helar el agua de su interior, se aislará térmicamente dicha red con aislamiento adecuado al material de constitución y al diámetro de cada tramo afectado, considerándose adecuado el que indica la norma UNE-EN ISO 12241:2010.

5.1.1.3.4. Protección contra esfuerzos mecánicos

• 1. Cuando una tubería haya de atravesar cualquier paramento del edificio u otro tipo de elemento constructivo que pudiera transmitirle esfuerzos perjudiciales de tipo mecánico, lo hará dentro de una funda, también de sección circular, de mayor diámetro y suficientemente resistente. Cuando en instalaciones vistas, el paso se produzca en sentido vertical, el pasatubos sobresaldrá al menos 3 centímetros por el lado en que pudieran producirse golpes ocasionales, con el fin de proteger al tubo. Igualmente, si se produce un cambio de sentido, éste sobresaldrá como mínimo una longitud igual al diámetro de la tubería más 1 centímetro.
• 2. Cuando la red de tuberías atraviese, en superficie o de forma empotrada, una junta de dilatación constructiva del edificio, se instalará un elemento o dispositivo dilatador, de forma que los posibles movimientos estructurales no le transmitan esfuerzos de tipo mecánico.
• 3. La suma de golpe de ariete y de presión de reposo no debe sobrepasar la sobrepresión de servicio admisible. La magnitud del golpe de ariete positivo en el funcionamiento de las válvulas y aparatos medido inmediatamente antes de estos, no debe sobrepasar 2 bar; el golpe de ariete negativo no debe descender por debajo del 50 % de la presión de servicio.

5.1.1.3.5. Protección contra ruidos

• 1. Como normas generales a adoptar, sin perjuicio de lo que pueda establecer el DB HR al respecto, se adoptarán las siguientes:
  • a) los huecos o patinillos, tanto horizontales como verticales, por donde discurran las conducciones estarán situados en zonas comunes;
  • b) a la salida de las bombas se instalarán conectores flexibles para atenuar la transmisión del ruido y las vibraciones a lo largo de la red de distribución. dichos conectores serán adecuados al tipo de tubo y al lugar de su instalación;
• 2. Los soportes y colgantes para tramos de la red interior con tubos metálicos que transporten el agua a velocidades de 1,5 a 2,0 m/s serán antivibratorios. Igualmente, se utilizarán anclajes y guías flexibles que vayan a estar rígidamente unidos a la estructura del edificio.

5.1.1.4. Accesorios

5.1.1.4.1. Grapas y abrazaderas

• 1. La colocación de grapas y abrazaderas para la fijación de los tubos a los paramentos se hará de forma tal que los tubos queden perfectamente alineados con dichos paramentos, guarden las distancias exigidas y no transmitan ruidos y/o vibraciones al edificio.
• 2. El tipo de grapa o abrazadera será siempre de fácil montaje y desmontaje, así como aislante eléctrico.
• 3. Si la velocidad del tramo correspondiente es igual o superior a 2 m/s, se interpondrá un elemento de tipo elástico semirrígido entre la abrazadera y el tubo.

5.1.1.4.2. Soportes

• 1. Se dispondrán soportes de manera que el peso de los tubos cargue sobre estos y nunca sobre los propios tubos o sus uniones.
• 2. No podrán anclarse en ningún elemento de tipo estructural, salvo que en determinadas ocasiones no sea posible otra solución, para lo cual se adoptarán las medidas preventivas necesarias. La longitud de empotramiento será tal que garantice una perfecta fijación de la red sin posibles desprendimientos.
• 3. De igual forma que para las grapas y abrazaderas se interpondrá un elemento elástico en los mismos casos, incluso cuando se trate de soportes que agrupan varios tubos.
• 4. La máxima separación que habrá entre soportes dependerá del tipo de tubería, de su diámetro y de su posición en la instalación.

5.1.2. Ejecución de los sistemas de medición del consumo. Contadores

5.1.2.1. Alojamiento del contador general

• 1. La cámara o arqueta de alojamiento estará construida de tal forma que una fuga de agua en la instalación no afecte al resto del edificio. A tal fin, estará impermeabilizada y contará con un desagüe en su piso o fondo que garantice la evacuación del caudal de agua máximo previsto en la acometida. El desagüe lo conformará un sumidero de tipo sifónico provisto de rejilla de acero inoxidable recibida en la superficie de dicho fondo o piso. El vertido se hará a la red de saneamiento general del edificio, si ésta es capaz para absorber dicho caudal, y si no lo fuese, se hará directamente a la red pública de alcantarillado.
• 2. Las superficies interiores de la cámara o arqueta, cuando ésta se realice «in situ», se terminarán adecuadamente mediante un enfoscado, bruñido y fratasado, sin esquinas en el fondo, que a su vez tendrá la pendiente adecuada hacia el sumidero. Si la misma fuera prefabricada cumplirá los mismos requisitos de forma general.
• 3. En cualquier caso, contará con la pre-instalación adecuada para una conexión de envío de señales para la lectura a distancia del contador.
• 4. Estarán cerradas con puertas capaces de resistir adecuadamente tanto la acción de la intemperie como posibles esfuerzos mecánicos derivados de su utilización y situación. En las mismas, se practicarán aberturas fijas, taladros o rejillas, que posibiliten la necesaria ventilación de la cámara. Irán provistas de cerradura y llave, para impedir la manipulación por personas no autorizadas, tanto del contador como de sus llaves.

5.1.2.2. Contadores individuales aislados

• 1. Se alojarán en cámara, arqueta o armario según las distintas posibilidades de instalación y cumpliendo los requisitos establecidos en el apartado anterior en cuanto a sus condiciones de ejecución. En cualquier caso este alojamiento dispondrá de desagüe capaz para el caudal máximo contenido en este tramo de la instalación, conectado, o bien a la red general de evacuación del edificio, o bien con una red independiente que recoja todos ellos y la conecte con dicha red general.

5.1.3. Ejecución de los sistemas de control de la presión

5.1.3.1. Montaje del grupo de sobreelevación

5.1.3.1.1. Depósito auxiliar de alimentación

• 1. En estos depósitos el agua de consumo humano podrá ser almacenada bajo las siguientes premisas:
  • a) el depósito habrá de estar fácilmente accesible y ser fácil de limpiar. Contará en cualquier caso con tapa y esta ha de estar asegurada contra deslizamiento y disponer en la zona más alta de suficiente ventilación y aireación;
  • b) Habrá que asegurar todas las uniones con la atmósfera contra la entrada de animales e inmisiones nocivas con dispositivos eficaces tales como tamices de trama densa para ventilación y aireación, sifón para el rebosado.
• 2. En cuanto a su construcción, será capaz de resistir las cargas previstas debidas al agua contenida más las debidas a la sobrepresión de la red si es el caso.
• 3. Estarán, en todos los casos, provistos de un rebosadero, considerando las disposiciones contra retorno del agua especificadas en el punto 3.3.
• 4. Se dispondrá, en la tubería de alimentación al depósito de uno o varios dispositivos de cierre para evitar que el nivel de llenado del mismo supere el máximo previsto. Dichos dispositivos serán válvulas pilotadas. En el caso de existir exceso de presión habrá de interponerse, antes de dichas válvulas, una que limite dicha presión con el fin de no producir el deterioro de las anteriores.
• 5. La centralita de maniobra y control del equipo dispondrá de un hidronivel de protección para impedir el funcionamiento de las bombas con bajo nivel de agua.
• 6. Se dispondrá de los mecanismos necesarios que permitan la fácil evacuación del agua contenida en el depósito, para facilitar su mantenimiento y limpieza. Así mismo, se construirán y conectarán de manera que el agua se renueve por su propio modo de funcionamiento evitando siempre la existencia de agua estancada.

5.1.3.1.2. Bombas

• 1. Se montarán sobre bancada de hormigón u otro tipo de material que garantice la suficiente masa e inercia al conjunto e impida la transmisión de ruidos y vibraciones al edificio.
• 2. A la salida de cada bomba se instalará un manguito elástico, con el fin de impedir la transmisión de vibraciones a la red de tuberías.
• 3. Igualmente, se dispondrán llaves de cierre, antes y después de cada bomba, de manera que se puedan desmontar sin interrupción del abastecimiento de agua.
• 4....
• LE0000357907_20090424 DB HS, sección HS-4, punto 5.1.3.1.2, punto 4 eliminado por el apartado siete del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 5....
• LE0000357907_20090424 DB HS, sección HS-4, apartado 5.1.3.1.2, punto 5 eliminado por el apartado siete del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 6. Se realizará siempre una adecuada nivelación.
• 7. Las bombas de impulsión se instalarán preferiblemente sumergidas.

5.1.3.1.3. Depósito de presión

• 1. Estará dotado de un presostato con manómetro, tarado a las presiones máxima y mínima de servicio, haciendo las veces de interruptor, comandando la centralita de maniobra y control de las bombas, de tal manera que estas sólo funcionen en el momento en que disminuya la presión en el interior del depósito hasta los límites establecidos, provocando el corte de corriente, y por tanto la parada de los equipos de bombeo, cuando se alcance la presión máxima del aire contenido en el depósito. Los valores correspondientes de reglaje han de figurar de forma visible en el depósito.
• 2. En equipos con varias bombas de funcionamiento en cascada, se instalarán tantos presostatos como bombas se desee hacer entrar en funcionamiento. Dichos presostatos, se tararán mediante un valor de presión diferencial para que las bombas entren en funcionamiento consecutivo para ahorrar energía.
• 3. Cumplirán la reglamentación vigente sobre aparatos a presión y su construcción atenderá en cualquier caso, al uso previsto. Dispondrán, en lugar visible, de una placa en la que figure la contraseña de certificación, las presiones máximas de trabajo y prueba, la fecha de timbrado, el espesor de la chapa y el volumen.
• 4. El timbre de presión máxima de trabajo del depósito superará, al menos, en 1 bar, a la presión máxima prevista a la instalación.
• 5. Dispondrá de una válvula de seguridad, situada en su parte superior, con una presión de apertura por encima de la presión nominal de trabajo e inferior o igual a la presión de timbrado del depósito.
• 6. Con objeto de evitar paradas y puestas en marcha demasiado frecuentes del equipo de bombeo, con el consiguiente gasto de energía, se dará un margen suficientemente amplio entre la presión máxima y la presión mínima en el interior del depósito, tal como figura en los puntos correspondientes a su cálculo.
• 7. Si se instalaran varios depósitos, estos pueden disponerse tanto en línea como en derivación.
• 8. Las conducciones de conexión se instalarán de manera que el aire comprimido no pueda llegar ni a la entrada al depósito ni a su salida a la red de distribución.

5.1.3.2. Funcionamiento alternativo del grupo de presión convencional

• 1. Se preverá una derivación alternativa (by-pass) que una el tubo de alimentación con el tubo de salida del grupo hacia la red interior de suministro, de manera que no se produzca una interrupción total del abastecimiento por la parada de éste y que se aproveche la presión de la red de distribución en aquellos momentos en que ésta sea suficiente para abastecer nuestra instalación.
• 2. Esta derivación llevará incluidas una válvula de tres vías motorizada y una válvula antirretorno posterior a ésta. La válvula de tres vías estará accionada automáticamente por un manómetro y su correspondiente presostato, en función de la presión de la red de suministro, dando paso al agua cuando ésta tome valor suficiente de abastecimiento y cerrando el paso al grupo de presión, de manera que éste sólo funcione cuando sea imprescindible. El accionamiento de la válvula también podrá ser manual para discriminar el sentido de circulación del agua en base a otras causas tales cómo avería, interrupción del suministro eléctrico, etc.
• 3. Cuando en un edificio se produzca la circunstancia de tener que recurrir a un doble distribuidor principal para dar servicio a plantas con presión de red y servicio a plantas mediante grupo de presión podrá optarse por no duplicar dicho distribuidor y hacer funcionar la válvula de tres vías con presiones máxima y/o mínima para cada situación.
• 4. Dadas las características de funcionamiento de los grupos de presión con accionamiento regulable, no será imprescindible, aunque sí aconsejable, la instalación de ningún tipo de circuito alternativo.

5.1.3.3. Ejecución y montaje del reductor de presión

• 1. Cuando existan baterías mezcladoras, se instalará una reducción de presión centralizada.
• 2. Se instalarán libres de presiones y preferentemente con la caperuza de muelle dispuesta en vertical.
• 4 (sic). Asimismo, se dispondrá de un racor de conexión para la instalación de un aparato de medición de presión o un puente de presión diferencial. Para impedir reacciones sobre el reductor de presión debe disponerse en su lado de salida como tramo de retardo con la misma medida nominal, un tramo de tubo de una longitud mínima de cinco veces el diámetro interior.
• 5. Si en el lado de salida se encuentran partes de la instalación que por un cierre incompleto del reductor serán sobrecargadas con una presión no admisible, hay que instalar una válvula de seguridad. La presión de salida del reductor en estos casos ha de ajustarse como mínimo un 20 % por debajo de la presión de reacción de la válvula de seguridad.
• 6. Si por razones de servicio se requiere un by-pass, éste se proveerá de un reductor de presión. Los reductores de presión se elegirán de acuerdo con sus correspondientes condiciones de servicio y se instalarán de manera que exista circulación por ambos.
