Documento Básico SE-AE
Seguridad Estructural
Acciones en la edificación

1. Generalidades

1.1. Ámbito de aplicación

• 1. El campo de aplicación de este Documento Básico es el de la determinación de las acciones sobre los edificios, para verificar el cumplimiento de los requisitos de seguridad estructural (capacidad portante y estabilidad) y aptitud al servicio, establecidos en el DB-SE.
• 2. Están fuera del alcance de este Documento Básico las acciones y las fuerzas que actúan sobre elementos tales como aparatos elevadores o puentes grúa, o construcciones como los silos o los tanques.
• 3. En general, las fuerzas de rozamiento no se definen en este Documento Básico, ya que se consideran como efectos de las acciones.
• 4. Salvo que se indique lo contrario, todos los valores tienen el sentido de característicos.
• 5. Los tipos de acciones y su tratamiento se establecen en el DB-SE.

2. Acciones permanentes

2.1. Peso propio

• 1. El peso propio a tener en cuenta es el de los elementos estructurales, los cerramientos y elementos separadores, la tabiquería, todo tipo de carpinterías, revestimientos (como pavimentos, guarnecidos, enlucidos, falsos techos), rellenos (como los de tierras) y equipo fijo.
• 2. El valor característico del peso propio de los elementos constructivos, se determinará, en general, como su valor medio obtenido a partir de las dimensiones nominales y de los pesos específicos medios. En el Anejo C se incluyen los pesos de materiales, productos y elementos constructivos típicos.
• 3. En el caso de tabiques ordinarios cuyo peso por metro cuadrado no sea superior a 1,2 kN/m² y cuya distribución en planta sea sensiblemente homogénea, su peso propio podrá asimilarse a una carga equivalente uniformemente distribuida. Como valor de dicha carga equivalente se podrá adoptar el valor del peso por metro cuadrado de alzado multiplicado por la razón entre la superficie de tabiquería y la de la planta considerada. En el caso de tabiquería más pesada, ésta podrá asimilarse al mismo valor de carga equivalente uniforme citado más un incremento local, de valor igual al exceso de peso del tabique respecto a 1,2 kN por m² de alzado.LE0000250894_20090424 DB SE-AE, apartado 2.1.3 redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre. Vigencia: 24 octubre 2007

  En general, en viviendas bastará considerar como peso propio de la tabiquería una carga de 1,0 kN por cada m² de superficie construida.

• 4. Si se procede por medición directa del peso de la tabiquería proyectada, deberán considerarse las alteraciones y modificaciones que sean razonables en la vida del edificio.
• 5. El peso de las fachadas y elementos de compartimentación pesados, tratados como acción local, se asignará como carga a aquellos elementos que inequívocamente vayan a soportarlos, teniendo en cuenta, en su caso, la posibilidad de reparto a elementos adyacentes y los efectos de arcos de descarga. En caso de continuidad con plantas inferiores, debe considerarse, del lado de la seguridad del elemento, que la totalidad de su peso gravita sobre sí mismo.
• 6. El valor característico del peso propio de los equipos e instalaciones fijas, tales como calderas colectivas, transformadores, aparatos de elevación, o torres de refrigeración, debe definirse de acuerdo con los valores aportados por los suministradores.

2.2. Pretensado

• 1. La acción del pretensado se evaluará a partir de lo establecido en la Instrucción EHE.

2.3. Acciones del terreno

• 1. Las acciones derivadas del empuje del terreno, tanto las procedentes de su peso como de otras acciones que actúan sobre él, o las acciones debidas a sus desplazamientos y deformaciones, se evalúan y tratan según establece el DB-SE-C.

3. Acciones variables

3.1. Sobrecarga de uso

• 1. La sobrecarga de uso es el peso de todo lo que puede gravitar sobre el edificio por razón de su uso.
• 2. La sobrecarga de uso debida a equipos pesados, o a la acumulación de materiales en bibliotecas, almacenes o industrias, no está recogida en los valores contemplados en este Documento Básico, debiendo determinarse de acuerdo con los valores del suministrador o las exigencias de la propiedad.

3.1.1. Valores de la sobrecarga

• 1. Por lo general, los efectos de la sobrecarga de uso pueden simularse por la aplicación de una carga distribuida uniformemente. De acuerdo con el uso que sea fundamental en cada zona del mismo, como valores característicos se adoptarán los de la Tabla 3.1. Dichos valores incluyen tanto los efectos derivados del uso normal, personas, mobiliario, enseres, mercancías habituales, contenido de los conductos, maquinaria y en su caso vehículos, así como las derivadas de la utilización poco habitual, como acumulación de personas, o de mobiliario con ocasión de un traslado.
• 2. Asimismo, para comprobaciones locales de capacidad portante, debe considerase una carga concentrada actuando en cualquier punto de la zona. Dicha carga se considerará actuando simultáneamente con la sobrecarga uniformemente distribuida en las zonas de uso de tráfico y aparcamiento de vehículos ligeros, y de forma independiente y no simultánea con ella en el resto de los casos.

  Dichas carga concentrada se considerará aplicadas sobre el pavimento acabado en una superficie cuadrada de 200 mm en zonas uso de de tráfico y aparcamiento y de 50 mm de lado en el resto de los casos.

  Tabla 3.1 Valores característicos de las sobrecargas de uso

  Categoría de uso		Subcategorías de uso		Carga uniforme [kN/m²]	Carga concentrada [kN]
  A	Zonas residenciales	A1	Viviendas y zonas de habitaciones en, hospitales y hoteles	2	2
  		A2	Trasteros	3	2
  B	Zonas administrativas			2	2
  C	Zonas de acceso al público (con la excepción de las superficies pertenecientes a las categorías A, B, y D)	C1	Zonas con mesas y sillas	3	4
  		C2	Zonas con asientos fijos	4	4
  		C3	Zonas sin obstáculos que impidan el libre movimiento de las personas como vestíbulos de edificios públicos, administrativos, hoteles; salas de exposición en museos; etc.	5	4
  		C4	Zonas destinadas a gimnasio u actividades físicas	5	7
  		C5	Zonas de aglomeración (salas de conciertos, estadios, etc)	5	4
  D	Zonas comerciales	D1	Locales comerciales	5	4
  		D2	Supermercados, hipermercados o grandes superficies	5	7
  E	Zonas de tráfico y de aparcamiento para vehículos ligeros (peso total < 30 kN)			2	20 (20)
  F	Cubiertas transitables accesibles sólo privadamente (21)			1	2
  G	Cubiertas accesibles únicamente para conservación (22)	G1 (23)	Cubiertas con inclinación inferior a 20º	Cubiertas ligeras sobre correas (sin forjado) (24)	1 (25) (26)	2
  			G2	Cubiertas con inclinación superior a 40º	0	2


  LE0000250894_20090424LE0000250894_20090424 DB SE-AE, apartado 3.1.1 tabla 3.1 redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre.Vigencia: 24 octubre 2007
• 3. En las zonas de acceso y evacuación de los edificios de las zonas de categorías A y B, tales como portales, mesetas y escaleras, se incrementará el valor correspondiente a la zona servida en 1 kN/m².
• 4. Para su comprobación local, los balcones volados de toda clase de edificios se calcularán con la sobrecarga de uso correspondiente a la categoría de uso con la que se comunique, más una sobrecarga lineal actuando en sus bordes de 2 kN/m.
• 5. Para las zonas de almacén o biblioteca, se consignará en la memoria del proyecto y en las instrucciones de uso y mantenimiento el valor de sobrecarga media, y en su caso, distribución de carga, para la que se ha calculado la zona, debiendo figurar en obra una placa con dicho valor
• 6. En porches, aceras y espacios de tránsito situados sobre un elemento portante o sobre un terreno que desarrolla empujes sobre otro elementos estructurales, se considerará una sobrecarga de uso de 1 kN/m² si se trata de espacios privados y de 3 kN/m² si son de acceso público.
• 7. Los valores indicados ya incluyen el efecto de la alternancia de carga, salvo en el caso de elementos críticos, como vuelos, o en el de zonas de aglomeración.
• 8. A los efectos de combinación de acciones, las sobrecargas de cada tipo de uso tendrán la consideración de acciones diferentes. Los items dentro de cada subcategoría de la tabla 3.1 son tipos distintos.

3.1.2. Reducción de sobrecargas

• 1. Para el dimensionado de los elementos portantes horizontales (vigas, nervios de forjados, etc.) y de sus elementos de enlace (ménsulas, ábacos, etc.), la suma de las sobrecargas de una misma categoría de uso que actúen sobre él, puede reducirse multiplicándola por el coeficiente de la Tabla 3.2, para las categorías de uso A, B, C y D.LE0000250894_20090424 DB SE-AE, apartado 3.1.2.1 (referencia) redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre.Vigencia: 24 octubre 2007
• 2. Para el dimensionado de un elemento vertical (pilar, muro), la suma de las sobrecargas de un mismo uso que graviten sobre él, puede reducirse multiplicándola por el coeficiente de la Tabla 3.2, para las categorías de uso A, B, C y D.

  Tabla 3.2 Coeficiente de reducción de sobrecargas

  Elementos verticales			Elementos horizontales
  Número de plantas del mismo uso			Superficie tributaria (m²)
  1 ó 2	3 ó 4	5 ó más	16	25	50	100
  1,0	0,9	0,8	1,0	0,9	0,8	0,7

  LE0000250894_20090424 DB SE-AE, apartado 3.1.2, tabla 3.2 (referencias) redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre. Vigencia: 24 octubre 2007
• 3. Los coeficientes de reducción anteriores podrán aplicarse simultáneamente en un elemento vertical cuando las plantas situadas por encima de dicho elemento estén destinadas al mismo uso y siempre que correspondan a diferentes usuarios, lo que se hará constar en la memoria del proyecto y en las instrucciones de uso y mantenimiento. En el caso de 1 ó 2 plantas se puede aplicar la reducción por superficie tributaria a los elementos verticales.LE0000250894_20090424 DB SE-AE, apartado 3.1.2.3. inciso final introducido por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre.Vigencia: 24 octubre 2007

3.2. Acciones sobre barandillas y elementos divisorios

• 1. La estructura propia de las barandillas, petos, antepechos o quitamiedos de terrazas, miradores, balcones o escaleras deben resistir una fuerza horizontal, uniformemente distribuida, y cuyo valor característico se obtendrá de la tabla 3.3. La fuerza se considerará aplicada a 1,2 m o sobre el borde superior del elemento, si éste está situado a menos altura.LE0000250894_20090424 DB SE-AE, apartado 3.2.1. (referencia) redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre.Vigencia: 24 octubre 2007

  Tabla 3.3 Acciones sobre las barandillas y otros elementos divisorios

  Categoría de uso	Fuerza horizontal [kN/m]
  C5	3,0
  C3, C4, E, F	1,6
  Resto de los casos	0,8

• 2. En las zonas de tráfico y aparcamiento, los parapetos, petos o barandillas y otros elementos que delimiten áreas accesibles para los vehículos deben resistir una fuerza horizontal, uniformemente distribuida sobre una longitud de 1 m, aplicada a 1,2 m de altura sobre el nivel de la superficie de rodadura o sobre el borde superior del elemento si éste está situado a menos altura, cuyo valor característico se definirá en el proyecto en función del uso específico y de las características del edificio, no siendo inferior a q_k = 50 kN.LE0000250894_20090424 DB SE-AE, apartado 3.2.2 (referencia) redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre.Vigencia: 24 octubre 2007
• 3. Los elementos divisorios, tales como tabiques, deben soportar una fuerza horizontal mitad a la definida en los párrafos anteriores, según el uso a cada lado del mismo.

3.3. Viento

3.3.1. Generalidades

• 1. La distribución y el valor de las presiones que ejerce el viento sobre un edificio y las fuerzas resultantes dependen de la forma y de las dimensiones de la construcción, de las características y de la permeabilidad de su superficie, así como de la dirección, de la intensidad y del racheo del viento.
• 2. Las disposiciones de este Documento Básico no son aplicables a los edificios situados en altitudes superiores a 2.000 m. En estos casos, las presiones del viento se deben establecer a partir de datos empíricos disponibles.
• 3. En general, los edificios ordinarios no son sensibles a los efectos dinámicos del viento. Este Documento Básico no cubre las construcciones de esbeltez superior a 6, en las que sí deben tenerse en cuenta dichos efectos.

3.3.2. Acción del viento

• 1. La acción de viento, en general una fuerza perpendicular a la superficie de cada punto expuesto, o presión estática, q_e puede expresarse como:



  siendo:

  q_b la presión dinámica del viento. De forma simplificada, como valor en cualquier punto del territorio español, puede adoptarse 0,5 kN/m². Pueden obtenerse valores más precisos mediante el anejo D, en función del emplazamiento geográfico de la obra.

  c_e el coeficiente de exposición, variable con la altura del punto considerado, en función del grado de aspereza del entorno donde se encuentra ubicada la construcción. Se determina de acuerdo con lo establecido en 3.3.3. En edificios urbanos de hasta 8 plantas puede tomarse un valor constante, independiente de la altura, de 2,0.

  c_p el coeficiente eólico o de presión, dependiente de la forma y orientación de la superficie respecto al viento, y en su caso, de la situación del punto respecto a los bordes de esa superficie; un valor negativo indica succión. Su valor se establece en 3.3.4 y 3.3.5.

• 2. Los edificios se comprobarán ante la acción del viento en todas direcciones, independientemente de la existencia de construcciones contiguas medianeras, aunque generalmente bastará la consideración en dos sensiblemente ortogonales cualesquiera. Para cada dirección se debe considerar la acción en los dos sentidos. Si se procede con un coeficiente eólico global, la acción se considerará aplicada con una excentricidad en planta del 5% de la dimensión máxima del edificio en el plano perpendicular a la dirección de viento considerada y del lado desfavorable.
• 3. La acción de viento genera además fuerzas tangenciales paralelas a la superficie. Se calculan como el producto de la presión exterior por el coeficiente de rozamiento, de valor igual a 0,01 si la superficie es muy lisa, por ejemplo de acero o aluminio, 0,02 si es rugosa como en el caso de hormigón, y 0,04 si es muy rugosa, como en el caso de existencia de ondas, nervadura o pliegues. En las superficies a barlovento y sotavento no será necesario tener en cuenta la acción del rozamiento si su valor no supera el 10% de la fuerza perpendicular debida a la acción del viento.

3.3.3. Coeficiente de exposición

• 1. El coeficiente de exposición tiene en cuenta los efectos de las turbulencias originadas por el relieve y la topografía del terreno. Su valor se puede tomar de la tabla 3.4, siendo la altura del punto considerado la medida respecto a la rasante media de la fachada a barlovento. Para alturas superiores a 30 m los valores deben obtenerse de las expresiones generales que se recogen en el Anejo D. Para paneles prefabricados de gran formato el punto a considerar es su punto medio.LE0000250894_20090424 DB SE-AE, apartado 3.3.3.1 (referencias) redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre.Vigencia: 24 octubre 2007
• 2. En el caso de edificios situados en las cercanías de acantilados o escarpas de pendiente mayor de 40º, la altura se medirá desde la base de dichos accidentes topográficos. Este Documento Básico sólo es de aplicación para alturas de acantilado o escarpa inferiores a 50 m.
• 3. A efectos de grado de aspereza, el entorno del edificio se clasificará en el primero de los tipos de la tabla 3.4 al que pertenezca, para la dirección de viento analizada.

  Tabla 3.4 Valores del coeficiente de exposición c_e

  Grado de aspereza del entorno		Altura del punto considerado (m)
  		3	6	9	12	15	18	24	30
  I	Borde del mar o de un lago, con una superficie de agua en la dirección del viento de al menos 5 km de longitud	2,4	2,7	3,0	3,1	3,3	3,4	3,5	3,7
  II	Terreno rural llano sin obstáculos ni arbolado de importancia	2,1	2,5	2,7	2,9	3,0	3,1	3,3	3,5
  III	Zona rural accidentada o llana con algunos obstáculos aislados, como árboles o construcciones pequeñas	1,6	2,0	2,3	2,5	2,6	2,7	2,9	3,1
  IV	Zona urbana en general, industrial o forestal	1,3	1,4	1,7	1,9	2,1	2,2	2,4	2,6
  V	Centro de negocio de grandes ciudades, con profusión de edificios en altura	1,2	1,2	1,2	1,4	1,5	1,6	1,9	2,0

  LE0000250894_20090424 DB SE-AE, apartado 3.3.3.3 (rúbrica de la tabla 3.4) redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre y corregido por Corrección de errores y erratas. Vigencia: 24 octubre 2007LE0000357907_20090424 DB SE-AE, apartado 3.3.3., tabla 3.4, punto I redactado por el apartado dos del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

3.3.4. Coeficiente eólico de edificios de pisos

• 1. En edificios de pisos, con forjados que conectan todas las fachadas a intervalos regulares, con huecos o ventanas pequeños practicables o herméticos, y compartimentados interiormente, para el análisis global de la estructura, bastará considerar coeficientes eólicos globales a barlovento y sotavento, aplicando la acción de viento a la superficie proyección del volumen edificado en un plano perpendicular a la acción de viento. Como coeficientes eólicos globales, podrán adoptarse los de la tabla 3.5.LE0000250894_20090424 DB SE-AE, apartado 3.3.4.1 (referencia) redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre («B.O.E.» 23 octubre).Vigencia: 24 octubre 2007

  Tabla 3.5 Coeficiente eólico en edificios de pisos

  	Esbeltez en el plano paralelo al viento
  	< 0,25	0,50	0,75	1,00	1,25	≥5,00
  Coeficiente eólico de presión, cp	0,7	0,7	0,8	0,8	0,8	0,8
  Coeficiente eólico de succión, cs	-0,3	-0,4	-0,4	-0,5	-0,6	-0,7

  LE0000250894_20090424 DB SE-AE, apartado 3.3.4.1 (rúbrica de la tabla 3.5) redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre y corregido por Corrección de errores y erratas.Vigencia: 24 octubre 2007LE0000250894_20090424 DB SE-AE, apartado 3.3.4.1 (tabla 3.5) redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre.Vigencia: 24 octubre 2007

  Para otros casos y como alternativa al coeficiente eólico global se podrá determinar la acción de viento como resultante de la que existe en cada punto, a partir de los coeficientes eólicos que se establecen en del Anejo D.2 para diversas formas canónicas, aplicando los de la que presente rasgos más coincidentes con el caso analizado, considerando en su caso la forma conjunta del edificio con los medianeros.

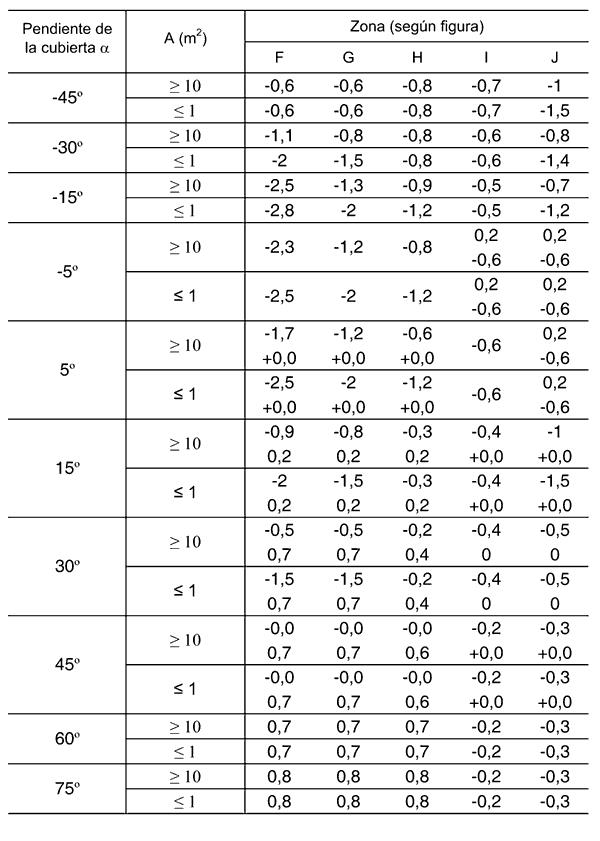

• 2. En edificios con cubierta plana la acción del viento sobre la misma, generalmente de succión, opera habitualmente del lado de la seguridad, y se puede despreciar.

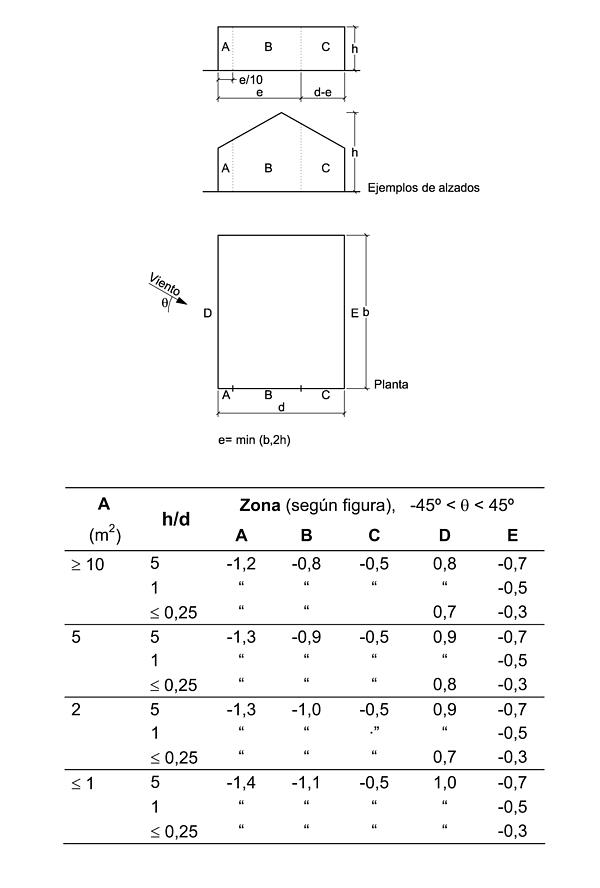

• 3. Para análisis locales de elementos de fachada o cerramiento, tales como carpinterías, acristalamientos, aplacados, anclajes, o correas, la acción de viento se determinará como resultante de la que existe en cada punto, a partir de los coeficientes eólicos que se establecen en el Anejo D.3 en el sentido indicado anteriormenteLE0000250894_20090424 DB SE-AE, apartado 3.3.4.3 (referencia) redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre.Vigencia: 24 octubre 2007

3.3.5. Coeficiente eólico de naves y construcciones diáfanas

• 1. En naves y construcciones diáfanas, sin forjados que conecten las fachadas, la acción de viento debe individualizarse en cada elemento de superficie exterior. Cuando en al menos dos de los lados del edificio (fachadas o cubiertas) el área total de los huecos exceda el 30% del área total del lado considerado, la acción del viento se determina considerando la estructura como una marquesina o una pared libre.
• 2. A efectos del cálculo de la estructura, del lado de la seguridad se podrá utilizar la resultante en cada plano de fachada o cubierta de los valores del Anejo D.3, que recogen el pésimo en cada punto debido a varias direcciones de viento. A los efectos locales, tales como correas, paneles de cerramiento, o anclajes, deben utilizarse los valores correspondientes a la zona o zonas en que se encuentra ubicado dicho elemento.
• 3. Si el edificio presenta grandes huecos la acción de viento genera, además de presiones en el exterior, presiones en el interior, que se suman a las anteriores.

  El coeficiente eólico de presión interior, c_pi, se considera único en todos los paramentos interiores del edificio que delimitan la zona afectada por la fachada o cubierta que presenta grandes huecos. Para la determinación de la presión interior, en edificios de una sola planta, se considerará como coeficiente de exposición el correspondiente a la altura del punto medio del hueco, salvo que exista un hueco dominante, en cuyo caso el coeficiente de exposición será el correspondiente a la altura media de dicho hueco. Si el edificio tiene varias plantas se considerara la altura media de la planta analizada. Un hueco se considera dominante si su área es por lo menos diez veces superior a la suma de las áreas de los huecos restantes.LE0000357907_20090424 DB SE-AE, apartado 3.3.5, punto 3 (referencia) redactado por el apartado dos del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

• 4. Cuando el área de las aberturas de una fachada sea el doble de las aberturas en el resto de las fachadas del edificio, se tomará c_pi = 0,75c_pe; si es el triple c_pi = 0,9c_pe siendo c_pe el coeficiente eólico de presión exterior. En casos intermedios se interpolará linealmente. En otro caso se tomarán los valores de la tabla 3.6

  Tabla 3.6 Coeficientes de presión interior

  Esbeltez en el plano paralelo al viento	Área de huecos en zonas de succión respecto al área total de huecos del edificio
  	0,0	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1
  ≤1	0,7	0,7	0,6	0,4	0,3	0,1	0,0	-0,1	-0,3	-0,4	-0,5
  ≥4	0,5	0,5	0,4	0,3	0,2	0,1	0,0	-0,1	-0,2	-0,3	-0,3



  Fig. 3.1 Presiones ejercidas por el viento en una construcción diáfana

3.4. Acciones térmicas

3.4.1. Generalidades

• 1. Los edificios y sus elementos están sometidos a deformaciones y cambios geométricos debidos a las variaciones de la temperatura ambiente exterior. La magnitud de las mismas depende de las condiciones climáticas del lugar, la orientación y de la exposición del edificio, las características de los materiales constructivos y de los acabados o revestimientos, y del régimen de calefacción y ventilación interior, así como del aislamiento térmico.
• 2. Las variaciones de la temperatura en el edificio conducen a deformaciones de todos los elementos constructivos, en particular, los estructurales, que, en los casos en los que estén impedidas, producen tensiones en los elementos afectados.
• 3. La disposición de juntas de dilatación puede contribuir a disminuir los efectos de las variaciones de la temperatura. En edificios habituales con elementos estructurales de hormigón o acero, pueden no considerarse las acciones térmicas cuando se dispongan juntas de dilatación de forma que no existan elementos continuos de más de 40 m de longitud. Para otro tipo de edificios, los DB incluyen la distancia máxima entre juntas de dilatación en función de las características del material utilizado.

3.4.2. Cálculo de la acción térmica

• 1. Los efectos globales de la acción térmica pueden obtenerse a partir de la variación de temperatura media de los elementos estructurales, en general, separadamente para los efectos de verano, dilatación, y de invierno, contracción, a partir de una temperatura de referencia, cuando se construyó el elemento y que puede tomarse cono la media anual del emplazamiento o 10ºC.

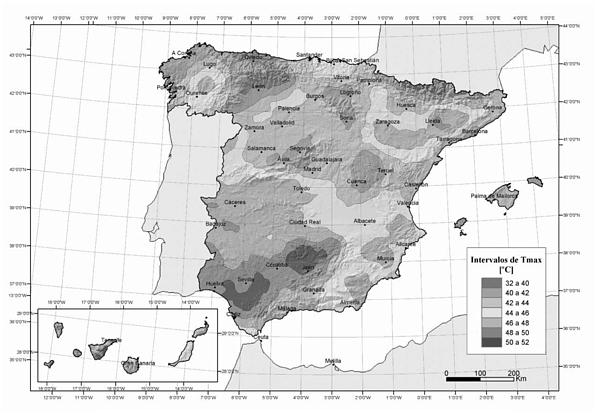

• 2. Las temperaturas ambiente extremas de verano y de invierno pueden obtenerse del Anejo E.
• 3. Para elementos expuestos a la intemperie, como temperatura mínima se adoptará la extrema del ambiente. Como temperatura máxima en verano se adoptará la extrema del ambiente incrementada en la procedente del efecto de la radiación solar, según la tabla 3.7

  Tabla 3.7 Incremento de temperatura debido a la radiación solar

  Orientación de la superficie	Color de la superficie
  	Muy claro	Claro	Oscuro
  Norte y Este	0 ºC	2 ºC	4 ºC
  Sur y Oeste	18 ºC	30 ºC	42 ºC

• 4. Como temperatura de los elementos protegidos en el interior del edificio puede tomarse, durante todo el año, una temperatura de 20ºC.
• 5. Como temperatura de los elementos de la envolvente no directamente expuestos a la intemperie se puede adoptar la media entre las de los dos casos anteriores.

3.5. Nieve

• 1. La distribución y la intensidad de la carga de nieve sobre un edificio, o en particular sobre una cubierta, depende del clima del lugar, del tipo de precipitación, del relieve del entorno, de la forma del edificio o de la cubierta, de los efectos del viento, y de los intercambios térmicos en los paramentos exteriores.
• 2. Los modelos de carga de este apartado sólo cubren los casos del depósito natural de la nieve. En cubiertas accesibles para personas o vehículos, deben considerarse las posibles acumulaciones debidas a redistribuciones artificiales de la nieve. Asimismo, deben tenerse en cuenta las condiciones constructivas particulares que faciliten la acumulación de nieve.

3.5.1. Determinación de la carga de nieve

• 1. En cubiertas planas de edificios de pisos situados en localidades de altitud inferior a 1.000 m, es suficiente considerar una carga de nieve de 1,0 kN/m². En otros casos o en estructuras ligeras, sensibles a carga vertical, los valores pueden obtenerse como se indica a continuación.
• 2. Como valor de carga de nieve por unidad de superficie en proyección horizontal, q_n, puede tomarse:



  siendo:

  μ coeficiente de forma de la cubierta según 3.5.3

  s_k el valor característico de la carga de nieve sobre un terreno horizontal según 3.5.2

• 3. Cuando la construcción esté protegida de la acción de viento, el valor de carga de nieve podrá reducirse en un 20%. Si se encuentra en un emplazamiento fuertemente expuesto, el valor deberá aumentarse en un 20%.
• 4. Para el cálculo de los elementos volados de la cubierta de edificios situados en altitudes superiores a 1.000 m debe considerarse, además de la carga superficial de nieve, una carga lineal p_n, en el borde del elemento, debida a la formación de hielo, que viene dada por la expresión (donde k = 3 metros):



• 5. La carga que actúa sobre elementos que impidan el deslizamiento de la nieve, se puede deducir a partir de la masa de nieve que puede deslizar. A estos efectos se debe suponer que el coeficiente de rozamiento entre la nieve y la cubierta es nulo.

3.5.2. Carga de nieve sobre un terreno horizontal

• 1. El valor de la sobrecarga de nieve sobre un terreno horizontal, s_k, en las capitales de provincia y ciudades autónomas se puede tomar de la tabla 3.8

  Tabla 3.8 Sobrecarga de nieve en capitales de provincia y ciudades autónomas

  Capital	Altitud m	Sk kN/m²
  Albacete	690	0,6
  Alicante / Alacant	0	0,2
  Almería	0	0,2
  Ávila	1.130	1,0
  Badajoz	180	0,2
  Barcelona	0	0,4
  Bilbao / Bilbo	0	0,3
  Burgos	860	0,6
  Cáceres	440	0,4
  Cádiz	0	0,2
  Castellón	0	0,2
  Ciudad Real	640	0,6
  Córdoba	100	0,2
  Coruña / A Coruña	0	0,3
  Cuenca	1.010	1,0
  Gerona / Girona	70	0,4
  Granada	690	0,5
  Guadalajara	680	0,6
  Huelva	0	0,2
  Huesca	470	0,7
  Jaén	570	0,4
  León	820	1,2
  Lérida / Lleida	150	0,5
  Logroño	380	0,6
  Lugo	470	0,7
  Madrid	660	0,6
  Málaga	0	0,2
  Murcia	40	0,2
  Orense / Ourense	130	0,4
  Oviedo	230	0,5
  Palencia	740	0,4
  Palma de Mallorca	0	0,2
  Palmas, Las	0	0,2
  Pamplona/Iruña	450	0,7
  Pontevedra	0	0,3
  Salamanca	780	0,5
  SanSebastián/Donostia	0	0,3
  Santander	0	0,3
  Segovia	1.000	0,7
  Sevilla	10	0,2
  Soria	1.090	0,9
  Tarragona	0	0,4
  Tenerife	0	0,2
  Teruel	950	0,9
  Toledo	550	0,5
  Valencia/València	0	0,2
  Valladolid	690	0,4
  Vitoria / Gasteiz	520	0,7
  Zamora	650	0,4
  Zaragoza	210	0,5
  Ceuta y Melilla	0	0,2

• 2. En otras localidades el valor puede deducirse del Anejo E, en función de la zona y de la altitud topográfica del emplazamiento de la obra.
• 3. En emplazamientos con altitudes superiores a las máximas tabuladas en el citado Anejo, como carga de nieve se adoptará la indicada por la ordenanza municipal, cuando exista, o se establecerá a partir de los datos empíricos disponibles.
• 4. El peso específico de la nieve acumulada es muy variable, pudiendo adoptarse 1,2 kN/m³ para la recién caída, 2,0 kN/m³ para la prensada o empapada, y 4,0 kN/m³ para la mezclada con granizo.LE0000250894_20090424 DB SE-AE, apartado 3.5.2.4 (referencias) redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre.Vigencia: 24 octubre 2007

3.5.3. Coeficiente de forma

• 1. El viento puede acompañar o seguir a las nevadas, lo que origina un depósito irregular de la nieve sobre las cubiertas. Por ello, el espesor de la capa de nieve puede ser diferente en cada faldón. Para la determinación del coeficiente de forma de cada uno de ellos, se aplicarán sucesivamente las siguientes reglas
• 2. En un faldón limitado inferiormente por cornisas o limatesas, y en el que no hay impedimento al deslizamiento de la nieve, el coeficiente de forma tiene el valor de 1 para cubiertas con inclinación menor o igual que 30º y 0 para cubiertas con inclinación de mayor o igual que 60º (para valores intermedios se interpolará linealmente). Si hay impedimento, se tomará μ = 1 sea cual sea la inclinación.
• 3. En un faldón que limita inferiormente con una limahoya, lo que supone un impedimento al deslizamiento de la nieve, se distinguen dos casos:
  • a) si el faldón sucesivo está inclinado en el mismo sentido, como coeficiente de forma del de encima se tomará el correspondiente a la inclinación del de debajo en una anchura de 2 m.
  • b) si está inclinado en sentido contrario, y la semisuma de las inclinaciones, β, es mayor de 30º, el coeficiente de forma de ambos será de 2,0; en otro caso será μ=1+β/30º en una anchura de 2 m



  Figura 3.3 Coeficiente de forma en faldones

• 4. Se tendrán en cuenta las posibles distribuciones asimétricas de nieve, debidas al trasporte de la misma por efecto del viento, reduciendo a la mitad el coeficiente de forma en las partes en que la acción sea favorable.

LE0000357907_20090424 DB SE-AE, apartado 3.5.3, puntos 2, 3 y 4 (referencia) redactados por el apartado dos del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

3.5.4. Acumulación de nieve

• 1. Adicionalmente, en los faldones limitados inferiormente por limatesas y cuyo coeficiente de forma, μ, sea menor que la unidad, descargan parte de la nieve aguas abajo. Tal descarga ocasiona acumulaciones de nieve si hay discontinuidades como limahoyas o cambios de nivel en esa dirección. La descarga total por unidad de longitud, p_d, puede evaluarse como:



  siendo:

  L proyección horizontal media de la recta de máxima pendiente del faldón.

• 2. La acumulación de nieve sobre una discontinuidad (limahoya o cambio de nivel) aguas abajo del faldón se simula mediante una carga lineal, p_a, de valor:



  que puede suponerse repartida uniformemente en un ancho no mayor que 2,0 m a un lado u otro de la limahoya o del cambio de nivel.

• 3. Si queda descarga por repartir (p_d > p_a), se considerará otra discontinuidad más debajo sometida a la carga restante, y así sucesivamente hasta repartir la totalidad de la descarga o llegar al perímetro del edificio. En cualquier caso, la suma de todas las cargas sobre discontinuidades no será mayor que la descarga total del faldón.
• 4. Sobre cada discontinuidad se sumarán, en su caso, las descargas que puedan provenir de los distintos faldones que haya aguas arriba.

4. Acciones accidentales

4.1. Sismo

• 1. Las acciones sísmicas están reguladas en la NSCE, Norma de construcción sismorresistente: parte general y edificación.

4.2. Incendio

• 1. Las acciones debidas a la agresión térmica del incendio están definidas en el DB-SI
• 2. En las zonas de tránsito de vehículos destinados a los servicios de protección contra incendios, se considerará una acción de 20 kN/m² dispuestos en una superficie de 3 m de ancho por 8 m de largo, en cualquiera de las posiciones de una banda de 5 m de ancho, y las zonas de maniobra, por donde se prevea y se señalice el paso de este tipo de vehículos.
• 3. Para la comprobación local de las zonas citadas, se supondrá, de forma independiente y no simultánea con la anterior, la actuación de una carga de 100 kN, actuando en una superficie circular de 20 cm de diámetro sobre el pavimento terminado, en uno cualquiera de sus puntos.LE0000250894_20090424 DB SE-AE, apartado 4.2.3 (referencias) redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre.Vigencia: 24 octubre 2007

4.3. Impacto

4.3.1. Generalidades

• 1. Las acciones sobre un edificio causadas por un impacto dependen de la masa, de la geometría y de la velocidad del cuerpo impactante, así como de la capacidad de deformación y de amortiguamiento tanto del cuerpo como del elemento contra el que impacta.
• 2. Salvo que se adoptaren medidas de protección, cuya eficacia debe verificarse, con el fin de disminuir la probabilidad de ocurrencia de un impacto o de atenuar sus consecuencias en caso de producirse, los elementos resistentes afectados por un impacto deben dimensionarse teniendo en cuenta las acciones debidas al mismo, con el fin de alcanzar una seguridad estructural adecuada.LE0000250894_20090424 DB SE-AE, apartado 4.3.1.2 (referencia) redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre.Vigencia: 24 octubre 2007
• 3. El impacto de un cuerpo sobre un edificio puede representarse mediante una fuerza estática equivalente que tenga en cuenta los parámetros mencionados.
• 4. Este Documento Básico considera sólo las acciones debidas a impactos accidentales, quedando excluidos los premeditados, tales como la del impacto de un vehículo o la caída del contrapeso de un aparato elevador.

4.3.2. Impacto de vehículos

• 1. La acción de impacto de vehículos desde el exterior del edificio, se considerará donde y cuando lo establezca la ordenanza municipal. El impacto desde el interior debe considerarse en todas las zonas cuyo uso suponga la circulación de vehículos.
• 2. Los valores de cálculo de las fuerzas estáticas equivalentes debidas al impacto de vehículos de hasta 30 kN de peso total, son de 50 kN en la dirección paralela la vía y de 25 kN en la dirección perpendicular, no actuando simultáneamente.
• 3. La fuerza equivalente de impacto se considerará actuando en un plano horizontal y se aplicará sobre una superficie rectangular de 0,25 m de altura y una anchura de 1,5 m, o la anchura del elemento si es menor, y a una altura de 0,6 m por encima del nivel de rodadura, en el caso de elementos verticales, o la altura del elemento, si es menor que 1,8 m en los horizontales.
• 4. En zonas en las que se prevea la circulación de carretillas elevadoras, el valor de cálculo de la fuerza estática equivalente debida a su impacto será igual a cinco veces el peso máximo autorizado de la carretilla. Se aplicará sobre una superficie rectangular de 0,4 m de altura y una anchura de 1,5 m, o la anchura del elemento si es menor, y a una altura dependiente de la forma de la carretilla; en ausencia de información específica se supondrá una altura de 0,75 m por encima del nivel de rodadura.
• 5. Las características de la carretilla considerada deberán reflejarse en la memoria del proyecto y en las instrucciones de uso y mantenimiento.
• 6. Cuando en las instrucciones de uso y mantenimiento del edificio, se mencione otro tipo de vehículos, por ejemplo helicópteros, deberá definirse en el proyecto el valor característico y el modelo empleado para la acción correspondiente.

4.4. Otras acciones accidentales

• 1. En los edificios con usos tales como fábricas químicas, laboratorios o almacenes de materiales explosivos, se hará constar en el proyecto las acciones accidentales específicas consideradas, con indicación de su valor característico y su modelo.

Anejo A.
Terminología

• 1. A continuación se definen algunos términos técnicos que se emplean en este Documento Básico.

  Los términos de carácter general están definidos en el documento DB-SE.

  • Carga: Fuerza, debida a la gravedad, que actúa sobre un edificio y que interesa a su estructura.
  • Carga de nieve: Carga producida por la nieve.
  • Esbeltez de un edificio: Relación entre la máxima altura sobre rasante y el fondo en la dirección del viento
  • Impacto: Colisión entre un cuerpo en movimiento y una construcción.
  • Periodo de retorno: Probabilidad de ocurrencia de un determinado evento en un periodo de referencia definido.
  • Peso propio: Carga producida por la gravedad en la masa de los elementos constructivos.
  • Sobrecarga de uso: Peso de todo lo que puede gravitar sobre el edificio por razón de su uso.
  • Superficie de aplicación: Superficie sobre la que actúa una fuerza concentrada.
  • Temperatura ambiente: Temperatura del aire exterior en el emplazamiento de un edificio.

Anejo B.
Notaciones y unidades

B.1. Notaciones

• 1. Mayúsculas latinas

  A	Área; altitud sobre el nivel del mar; constante
  Z	Parámetro de la aspereza del entorno

• 2. Minúsculas latinas

  ce	Coeficiente de exposición
  cpe	Coeficiente de presión exterior
  cpi	Coeficiente de presión interior
  d	Diámetro; espesor; longitud del edificio
  e	Dimensión
  h	Altura del edificio
  hm	Altura media
  k	Coeficiente de forma de la nieve colgada; Coeficiente del terreno
  m	Masa
  n	Número; coeficiente
  p	Carga distribuida en línea
  q	Carga uniformemente distribuida en superficie
  qb	Valor básico de la presión dinámica del viento
  sk	Valor característico de la carga de nieve sobre un terreno horizontal
  vb	Valor básico de la velocidad del viento
  x	Distancia
  z	Altura de referencia

• 3. Griegas

  α	Pendiente de una cubierta
  β	Ángulo
  μ	Coeficiente de forma para determinar la carga de nieve
  θ	Ángulo de dirección del viento
  ρ	Densidad del aire
  φ	Factor de obstrucción

B.3. Unidades

• 1. Se utiliza el Sistema Internacional de Unidades de Medida, SI.
• 2. Para los cálculos se recomienda el uso de las unidades siguientes:

  - Fuerzas y cargas:	kN, kN/m, kN/m²
  - Masa:	kg;
  - Longitud:	m, mm;
  - Tensiones:	N/mm²; kN/m²
  - Momentos:	kN·m.

• 3. A efectos prácticos se podrá considerar la siguiente correspondencia entre las unidades de fuerza de los sistemas MKS y SI: 1 kilopondio [1 kp] = 10 Newton [10 N].

Anejo C.
Prontuario de pesos y coeficientes de rozamiento interno

Anejo D.
Acción del viento

D.1. Presión dinámica

• 1. El valor básico de la presión dinámica del viento puede obtenerse con la expresión:



  siendo δ la densidad del aire y v_b el valor básico de la velocidad del viento.

• 2. El valor básico de la velocidad del viento corresponde al valor característico de la velocidad media del viento a lo largo de un período de 10 minutos, tomada en una zona plana y desprotegida frente al viento (Grado de aspereza del entorno II según tabla D.2) a una altura de 10 m sobre el suelo. El valor característico de la velocidad del viento mencionada queda definido como aquel valor cuya probabilidad anual de ser sobrepasado es de 0,02 (periodo de retorno de 50 años).
• 3. La densidad del aire depende, entre otros factores, de la altitud, de la temperatura ambiental y de la fracción de agua en suspensión. En general puede adoptarse el valor de 1,25 kg/m³. En emplazamientos muy cercanos al mar, en donde sea muy probable la acción de rocío, la densidad puede ser mayor.
• 4. El valor básico de la velocidad del viento en cada localidad puede obtenerse del mapa de la figura D.1. El de la presión dinámica es, respectivamente de 0,42 kN/m², 0,45 kN/m² y 0,52 kN/m² para las zonas A, B y C de dicho mapa.

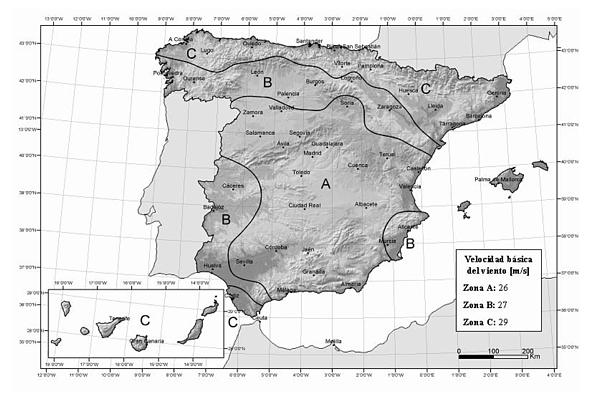

  Figura D.1 Valor básico de la velocidad del viento, v_b

• 5. Para comprobaciones de estados límite de servicio, la velocidad básica indicada en párrafos anteriores puede modificarse con el coeficiente de la tabla D.1 según el periodo de retorno considerado, tomando para esa variable un tiempo igual al periodo de servicio con el que se proyecta el edificio.

  Tabla D.1 Corrección de la velocidad básica en función del periodo de servicio

  Periodo de retorno (años)	1	2	5	10	20	50	200
  Coeficiente corrector	0,41	0,78	0,85	0,90	0,95	1,00	1,08

D.2. Coeficiente de exposición

• 1. El coeficiente de exposición c_e para alturas sobre el terreno, z, no mayores de 200 m, puede determinarse con la expresión:





  siendo k, L, Z parámetros característicos de cada tipo de entorno, según la tabla D.2

  Tabla D.2 Coeficientes para tipo de entorno

  Grado de aspereza del entorno		Parámetro
  		k	L (m)	Z (M)
  I	Borde del mar o de un lago, con una superficie de agua en la dirección del viento de al menos 5 km de longitud	0,156	0,003	1,0
  II	Terreno rural llano sin obstáculos ni arbolado de importancia	0,17	0,01	1,0
  III	Zona rural accidentada o llana con algunos obstáculos aislados, como árboles o construcciones pequeñas	0,19	0,05	2,0
  IV	Zona urbana en general, industrial o forestal	0,22	0,3	5,0
  V	Centro de negocios de grandes ciudades, con profusión de edificios en altura	0,24	1,0	10,0

  LE0000357907_20090424 DB SE-AE, anejo D, tabla D.2 , punto I redactado por el apartado dos del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

D.3. Coeficientes de presión exterior

• 1. Los coeficientes de presión exterior o eólico, c_p, dependen de la dirección relativa del viento, de la forma del edificio, de la posición de elemento considerado y de su área de influencia.
• 2. En las tablas D.3 a D.13 se dan valores de coeficientes de presión para diversas formas simples de construcciones, obtenidos como el pésimo de entre los del abanico de direcciones de viento definidas en cada caso. En todas ellas la variable A se refiere al área de influencia del elemento o punto considerado. El signo " indica que el valor es idéntico al de la casilla superior. Cuando se aportan dos valores de distinto signo separados, significa que la acción de viento en la zona considerada puede variar de presión a succión, y deben considerarse las dos posibilidades. En todas las tablas puede interpolarse linealmente para valores intermedios de las variables. Los valores nulos se ofrecen para poder interpolar.
• 3. Para comprobaciones locales de elementos de fachada o cubierta, el área de influencia será la del propio elemento. Para comprobaciones de elementos estructurales subyacentes, el área de asignación de carga. Si la zona tributaria del elemento se desarrolla en dos o más zonas de las establecidas en las tablas, como es el caso de análisis de elementos estructurales generales, el uso de los coeficientes tabulados opera del lado de la seguridad, toda vez que no representan valores simultáneos de la acción de viento.
• 4. Para elementos con área de influencia A, entre 1 m² y 10 m², el coeficiente de presión exterior se puede obtener mediante la siguiente expresión:



  siendo:

  c_pe,10 coeficiente de presión exterior para elementos con un área de influencia A ≥ 10 m²

  c_pe,1 coeficiente de presión exterior para elementos con un área de influencia A ≤ 1 m²

• 5. En caso de construcciones con forma diferente de las aquí establecidas, deberá procederse por analogía, considerando, si es preciso, que el volumen está formado por la construcción considerada y las medianeras.
• 6. Se permite el empleo de las tablas de coeficientes de presión de la norma EN 1991-1-4, tanto para las formas canónicas no incluidas en este Documento Básico como para los coeficientes globales de fuerza de las que sí están incluidas.LE0000250894_20090424 DB SE-AE, Anejo D.3, apartado 6 introducido por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre.Vigencia: 24 octubre 2007

Tabla D.3 Paramentos verticales

LE0000250894_20090424 DB SE-AE, Anejo D, tabla D.3 renumerado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre y corregido por Corrección de errores y erratas.Vigencia: 24 octubre 2007

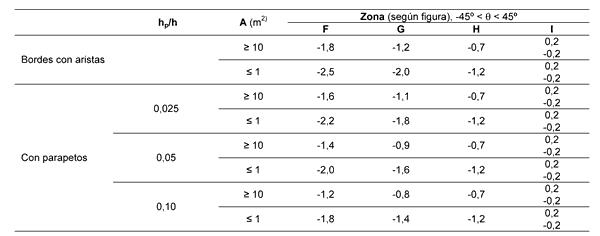

Tabla D.4 Cubiertas planas

Nota: Se considerarán cubiertas planas aquellas con una pendiente no superior a 5º LE0000357907_20090424 DB SE-AE, anejo D, apartado D.3, tabla D.4 redactada por el apartado dos del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

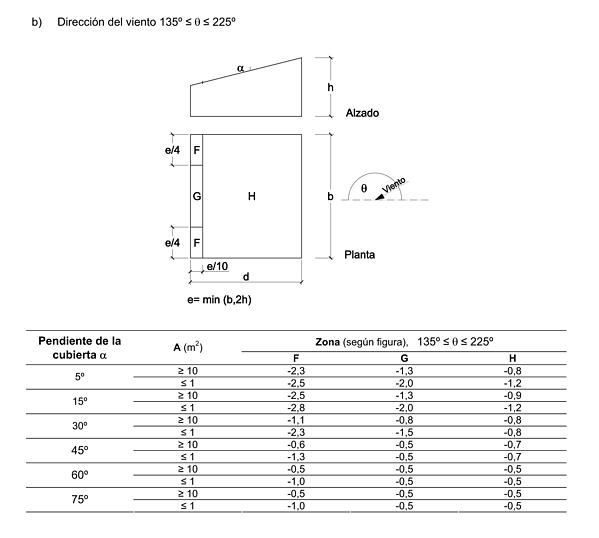

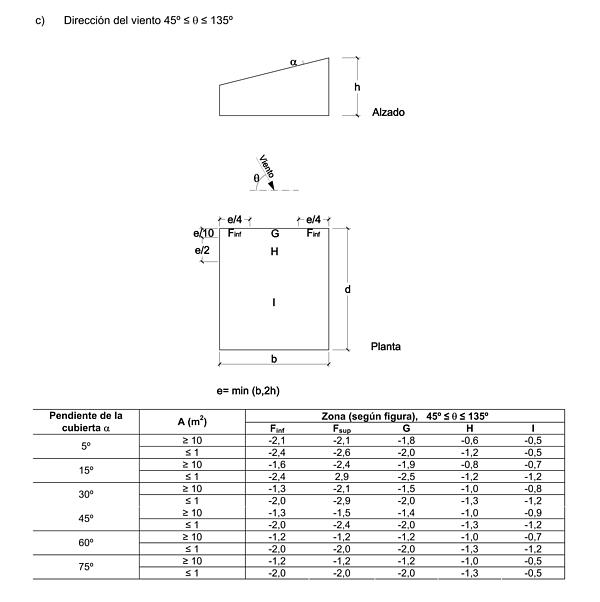

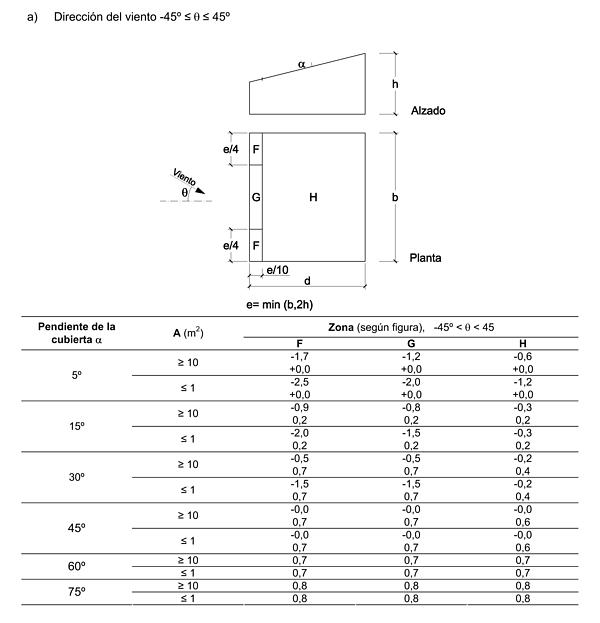

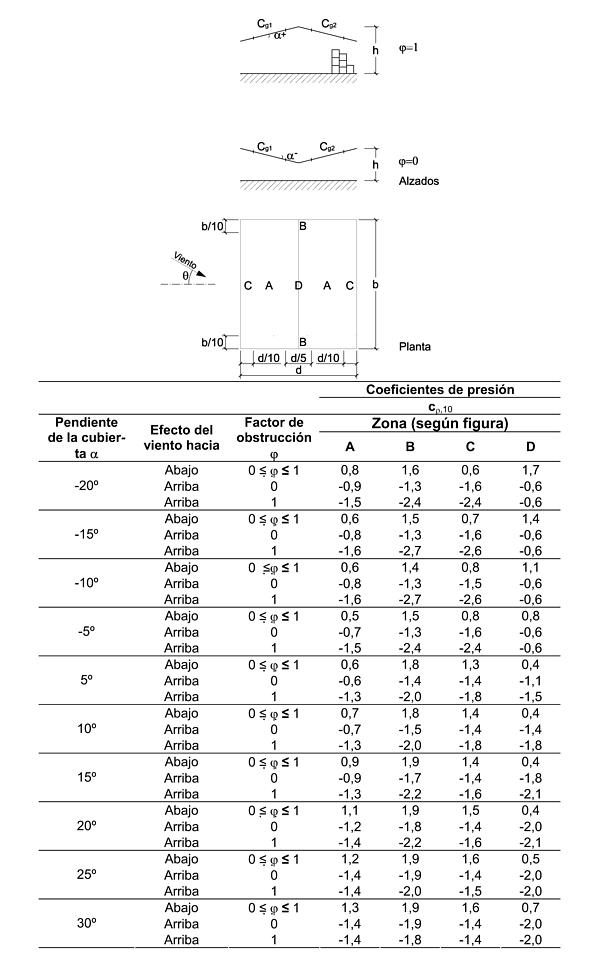

Tabla D.5 Cubiertas a un agua.

LE0000250894_20090424 DB SE-AE, Anejo D, tabla D.5 renumerada por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre y corregido por Corrección de errores y erratas.Vigencia: 24 octubre 2007

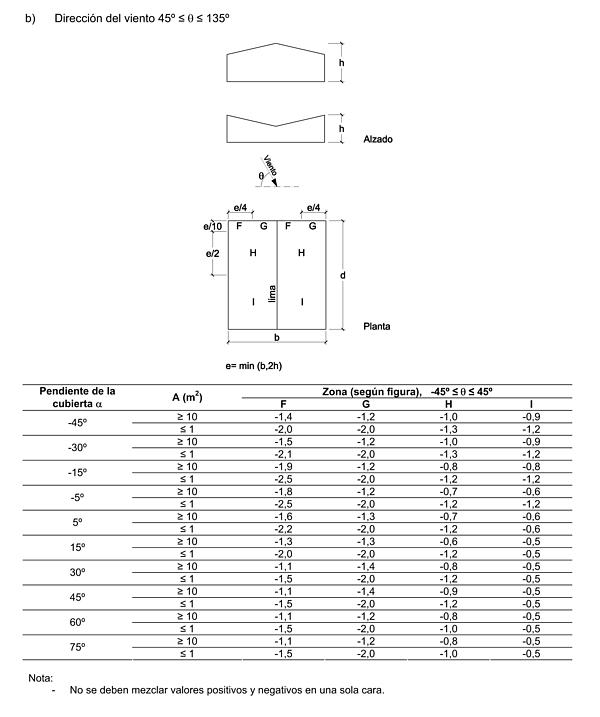

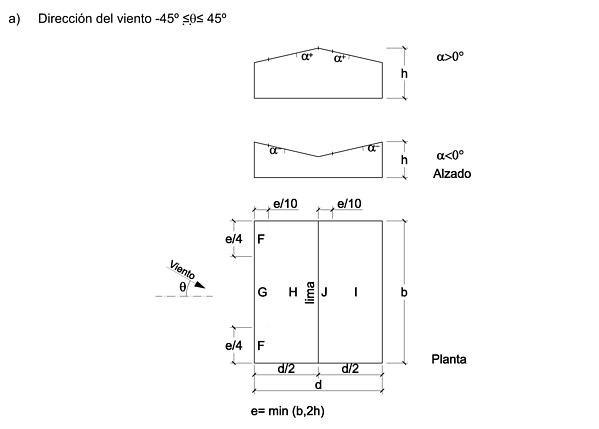

Tabla D.6 Cubiertas a dos aguas

LE0000250894_20090424 DB SE-AE, Anejo D, tabla D.6 renumerada por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre y corregido por Corrección de errores y erratas. Vigencia: 24 octubre 2007

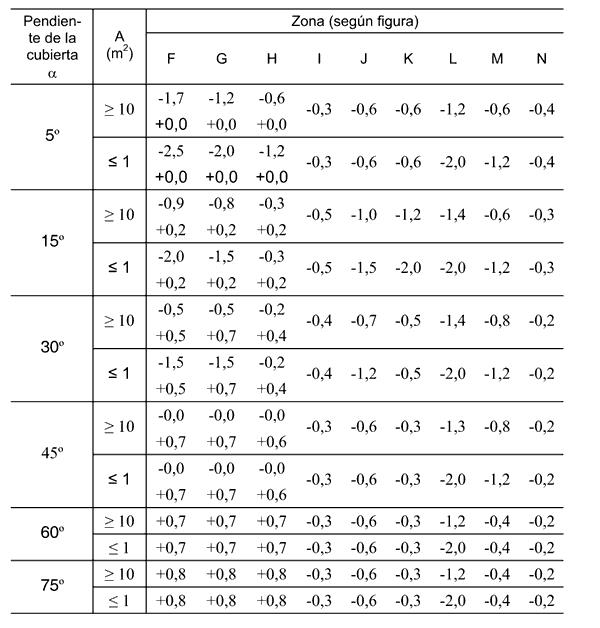

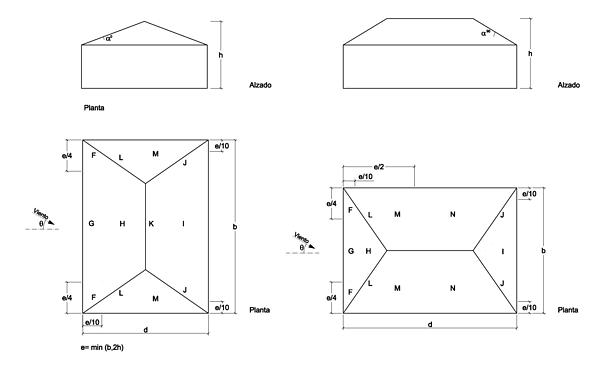

Tabla D.7 Cubiertas a cuatro aguas

LE0000250894_20090424 DB SE-AE, Anejo D, tabla D.7 renumerada por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre y corregido por Corrección de errores y erratas.Vigencia: 24 octubre 2007

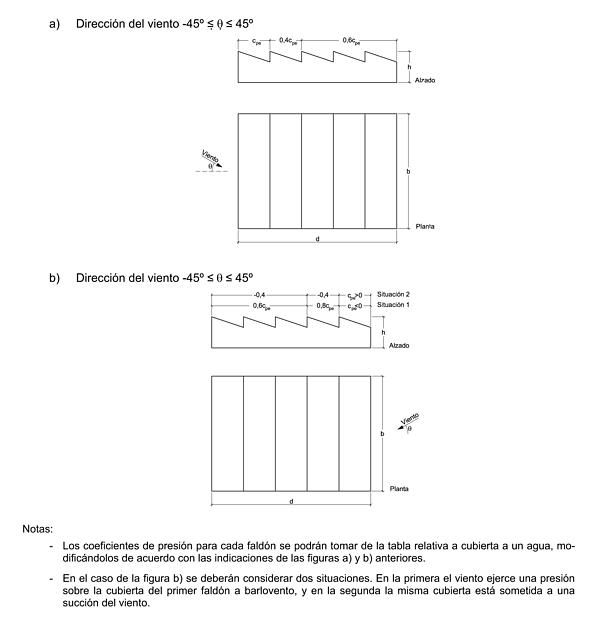

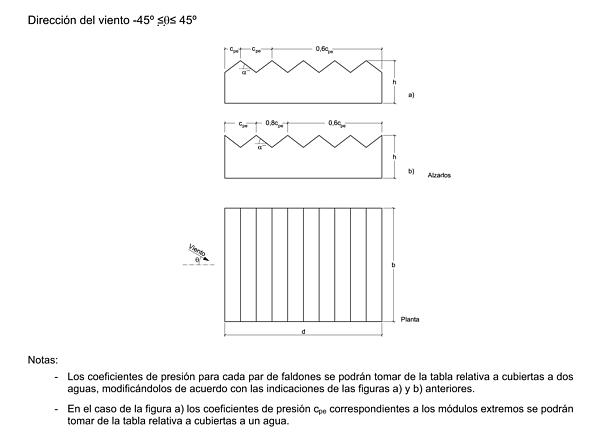

Tabla D.8 Cubiertas en diente de sierra

LE0000250894_20090424 DB SE-AE, Anejo D, tabla D.8 renumerada por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre y corregido por Corrección de errores y erratas.Vigencia: 24 octubre 2007

Tabla D.9 Cubiertas múltiples

LE0000250894_20090424 DB SE-AE, Anejo D, tabla D.9 renumerada por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre y corregido por Corrección de errores y erratas.Vigencia: 24 octubre 2007

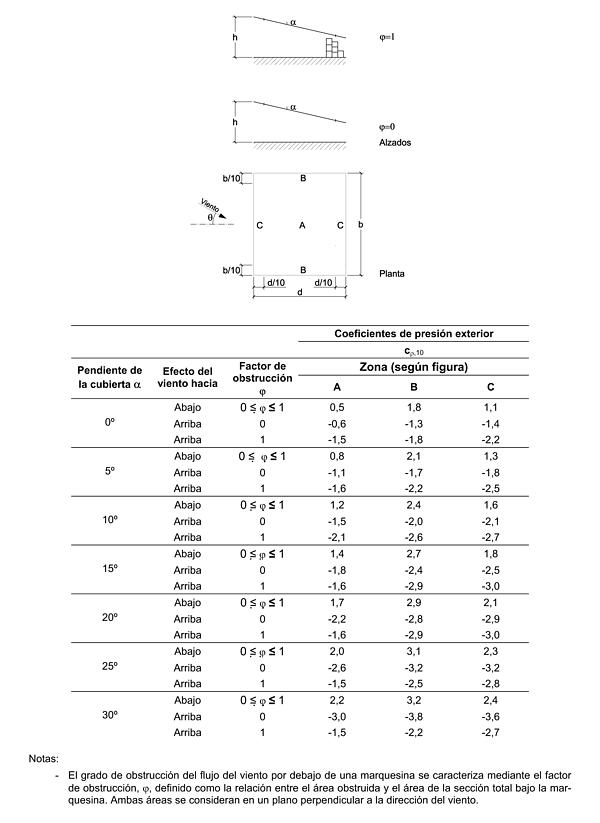

Tabla D.10 Marquesinas a un agua

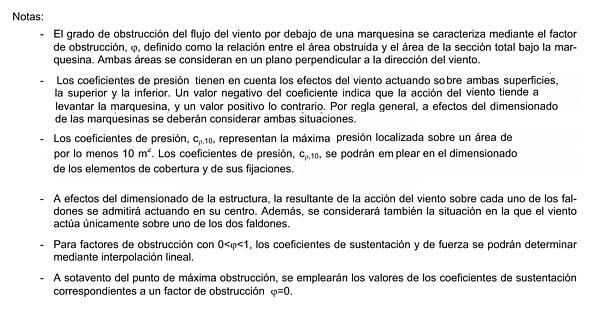

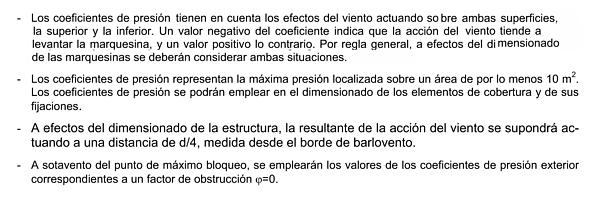

LE0000250894_20090424 DB SE-AE, Anejo D, tabla D.10 renumerada por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre y corregido por Corrección de errores y erratas.Vigencia: 24 octubre 2007

LE0000250894_20090424 DB SE-AE, Anejo D.3, tabla D.10 (referencia) redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre.Vigencia: 24 octubre 2007

Tabla D.11 Marquesinas a dos aguas

LE0000250894_20090424 DB SE-AE, Anejo D, tabla D.11 renumerada por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre y corregido por Corrección de errores y erratas.Vigencia: 24 octubre 2007

LE0000250894_20090424 DB SE-AE, Anejo D.3, tabla D.11 (referencia) redactado por el número 2 de la disposición final segunda de R.D. 1371/2007, de 19 de octubre.Vigencia: 24 octubre 2007

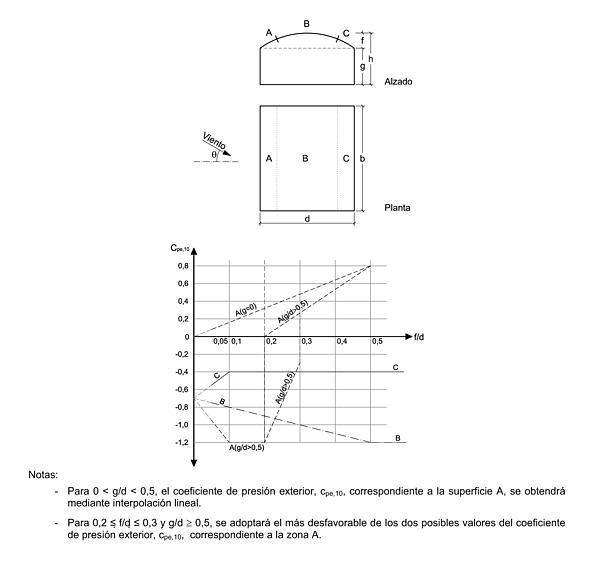

Tabla D.12 Cubiertas cilíndricas

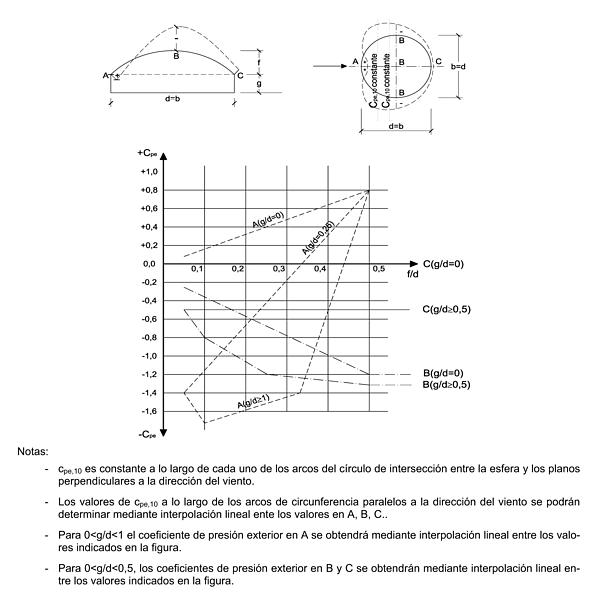

Tabla D.13 Cubiertas esféricas

LE0000357907_20090424 DB SE-AE, anejo D, apartado D.3, tabla D.13 (grafico) redactada por el apartado dos del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

Anejo E.
Datos climáticos

• 1. El valor característico de la temperatura máxima del aire, depende del clima del lugar y de la altitud. A falta de datos empíricos más precisos, se podrá tomar, independientemente de la altitud, igual al límite superior del intervalo reflejado en el mapa de la figura E.1



  Figura E.1 Isotermas de la temperatura anual máxima del aire (T_max en ºC)

• 2. Como valor característico de la temperatura mínima del aire exterior, puede tomarse la de la tabla E.2, en función de la altitud del emplazamiento, y la zona climática invernal, según el mapa de la figura E.3.

  Tabla E.1 Temperatura mínima del aire exterior (ºC)

  Altitud (m)	Zona de clima invernal, (según figura E.2)
  	1	2	3	4	5	6	7
  0	-7	-11	-11	-6	-5	-6	6
  200	-10	-13	-12	-8	-8	-8	5
  400	-12	-15	-14	-10	-11	-9	3
  600	-15	-16	-15	-12	-14	-11	2
  800	-18	-18	-17	-14	-17	-13	0
  1.000	-20	-20	-19	-16	-20	-14	-2
  1.200	-23	-21	-20	-18	-23	-16	-3
  1.400	-26	-23	-22	-20	-26	-17	-5
  1.600	-28	-25	-23	-22	-29	-19	-7
  1.800	-31	-26	-25	-24	-32	-21	-8
  2.000	-33	-28	-27	-26	-35	-22	-10

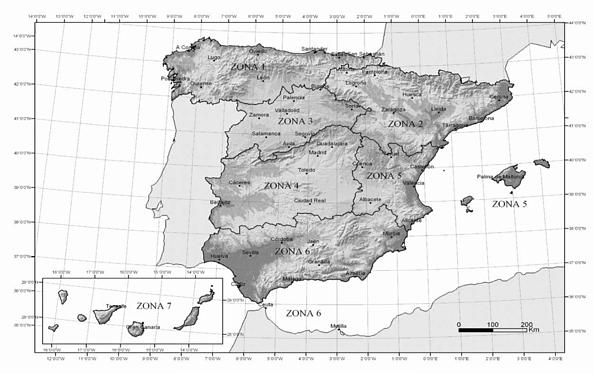

  Figura E.2 Zonas climáticas de invierno

• 3. Como valor de carga de nieve en un terreno horizontal, s_k, puede tomarse de la tabla E.2 función de la altitud del emplazamiento o término municipal, y de la zona climática del mapa de la figura E.2

  Tabla E.2 Sobrecarga de nieve en un terreno horizontal (kN/m²)

  Altitud (m)	Zona E.2 Sobrecarga de nieve en un terreno horizontal (kN/m²)
  	1	2	3	4	5	6	7
  0	0,3	0,4	0,2	0,2	0,2	0,2	0,2
  200	0,5	0,5	0,2	0,2	0,3	0,2	0,2
  400	0,6	0,6	0,2	0,3	0,4	0,2	0,2
  500	0,7	0,7	0,3	0,4	0,4	0,3	0,2
  600	0,9	0,9	0,3	0,5	0,5	0,4	0,2
  700	1,0	1,0	0,4	0,6	0,6	0,5	0,2
  800	1,2	1,1	0,5	0,8	0,7	0,7	0,2
  900	1,4	1,3	0,6	1,0	0,8	0,9	0,2
  1.000	1,7	1,5	0,7	1,2	0,9	1,2	0,2
  1.200	2,3	2,0	1,1	1,9	1,3	2,0	0,2
  1.400	3,2	2,6	1,7	3,0	1,8	3,3	0,2
  1.600	4,3	3,5	2,6	4,6	2,5	5,5	0,2
  1.800	-	4,6	4,0	-	-	9,3	0,2
  2.200	-	8,0	-	-	-	-	-
