Reglamento (UE) nº 1299/2014 de la Comisión, de 18 de noviembre de 2014, relativo a las especificaciones técnicas de interoperabilidad del subsistema «infraestructura» en el sistema ferroviario de la Unión Europea

ANEXO

1. INTRODUCCIÓN

1.1. Ámbito técnico

La presente especificación técnica de interoperabilidad (ETI) se refiere al subsistema de infraestructura y a parte del subsistema de mantenimiento del sistema ferroviario de la Unión de conformidad con el artículo 1 de la Directiva (UE) 2016/797.

Los subsistemas de infraestructura y mantenimiento se definen respectivamente en los puntos 2.1 y 2.8 del anexo II de la Directiva (UE) 2016/797.

El ámbito técnico de la presente ETI se define con más detalle en el artículo 2, apartados 1, 5 y 6, del presente Reglamento

LE0000645607_20190616Número 1.1 redactado por el apartado 1) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

1.2. Ámbito geográfico

El ámbito geográfico de la presente ETI se define con más detalle en el artículo 2, apartado 4, del presente Reglamento.

1.3. Contenido de la presente ETI

1) Con arreglo al artículo 4, apartado 3, de la Directiva (UE) 2016/797, la presente ETI:

• a) indica su ámbito de aplicación (sección 2);
• b) establece los requisitos esenciales aplicables a los subsistemas de infraestructura y parte del subsistema de mantenimiento (sección 3);
• c) establece las especificaciones técnicas y funcionales que deben respetar los subsistemas de infraestructura y parte del subsistema de mantenimiento y sus interfaces con otros subsistemas (sección 4);
• d) determina los componentes de interoperabilidad y las interfaces que deben cubrir las especificaciones europeas, incluidas las normas europeas, que son necesarias para lograr la interoperabilidad del sistema ferroviario de la Unión (sección 5);
• e) establece, en cada caso considerado, qué procedimientos deben emplearse para evaluar la conformidad o la idoneidad para el uso de dichos componentes, por una parte, o la verificación CE de los subsistemas, por otra (sección 6);
• f) indica la estrategia de aplicación de la ETI (sección 7);
• g) indica, para el personal afectado, las condiciones de cualificación profesional y de seguridad y salud en el trabajo requeridas para la explotación y el mantenimiento del subsistema de infraestructura, así como para la puesta en práctica de esta ETI (sección 4);
• h) indica las disposiciones aplicables al subsistema de infraestructura existente, en particular en caso de acondicionamiento o renovación, y, en tales casos, los trabajos de modificación que requieran una solicitud de nueva autorización;
• i) indica los parámetros del subsistema de infraestructura que la empresa ferroviaria debe comprobar y los procedimientos que deben aplicar para comprobar tales parámetros después de la emisión de la autorización de puesta en el mercado de un vehículo y antes de la primera utilización del vehículo al objeto de garantizar la compatibilidad entre los vehículos y las rutas en las que van a operar.

De acuerdo con el artículo 4, apartado 5, de la Directiva (UE) 2016/797, en la sección 7 se indican disposiciones para casos específicos

LE0000645607_20190616Apartado 1) del número 1.3 del anexo redactado por el apartado 2) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

2) Los requisitos de la presente ETI son válidos para los sistemas de todos los anchos de vía dentro de su ámbito de aplicación, a menos que un apartado se refiera a sistemas de un ancho de vía específico o a anchos de vía nominales concretos.

2. DEFINICIÓN Y ÁMBITO DE APLICACIÓN DEL SUBSISTEMA

2.1. Definición del subsistema de infraestructura

Esta ETI cubre:

• a) el subsistema estructural “infraestructura”;
• b) la parte del subsistema funcional de mantenimiento relativa al subsistema de infraestructura (es decir: instalaciones de lavado para la limpieza exterior de los trenes, aprovisionamiento de agua, repostaje de combustible, instalaciones fijas de descarga de aseos y tomas de corriente eléctrica).

Los elementos del subsistema de infraestructura se describen en el punto 2.1 del anexo II de la Directiva (UE) 2016/797.

Los elementos del subsistema de mantenimiento se describen en el punto 2.8 del anexo II de la Directiva (UE) 2016/797.

Por lo tanto, el ámbito de la presente ETI incluye los aspectos siguientes del subsistema de infraestructura:

• a) trazado de la línea;
• b) parámetros de vía;
• c) aparatos de vía;
• d) resistencia de la vía a las cargas aplicadas;
• e) resistencia de las estructuras a las cargas de tráfico;
• f) límites de actuación inmediata para defectos geométricos de la vía;
• g) andenes;
• h) salud, seguridad y medio ambiente;
• i) disposiciones para la explotación;
• j) instalaciones fijas que presten servicio a los trenes.

En el punto 4.2.2 de la presente ETI se ofrecen más detalles

LE0000645607_20190616Número 2.1 del anexo redactado por el apartado 3) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

2.2. Interfaces de la presente ETI con otras ETI

El punto 4.3 de la presente ETI establece la especificación técnica y funcional de las interfaces con los subsistemas siguientes, definidos en las correspondientes ETI:

• a) subsistema de material rodante;
• b) subsistema de energía;
• c) subsistema de control-mando, y señalización;
• d) subsistema de explotación y gestión del tráfico.

Las interfaces con la ETI (PRM) de personas con movilidad reducida se describen en el punto 2.3.

Las interfaces con la ETI (SRT) de seguridad en los túneles ferroviarios se describen en el punto 2.4.

2.3. Interfaces de la presente ETI con la ETI de personas con movilidad reducida

En la ETI de personas con movilidad reducida se establecen todos los requisitos relativos al subsistema de infraestructura para el acceso de las personas con movilidad reducida a los sistemas ferroviarios.

2.4. Interfaces de la presente ETI con la ETI de seguridad en los túneles ferroviarios

En la ETI de seguridad en los túneles ferroviarios se establecen todos los requisitos relativos al subsistema de infraestructura para seguridad en los túneles ferroviarios.

2.5. Relación con el sistema de gestión de seguridad

Los procesos necesarios para gestionar la seguridad y las operaciones de conformidad con los requisitos del ámbito de la presente ETI, incluidas las interfaces con personas, organizaciones y otros sistemas técnicos, se diseñarán y aplicarán en el sistema de gestión de la seguridad del administrador de infraestructuras, tal como requiere la Directiva (UE) 2016/798.

LE0000771569_20230928Número 2.5 del anexo redactado por el apartado 1) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

2.6. Relación con la codificación del transporte combinado

1) Las disposiciones relativas al gálibo de implantación de obstáculos se establecen en el punto 4.2.3.1.

2) El sistema de codificación utilizado para el transporte de unidades de carga intermodales en el transporte combinado deberá ser conforme con la especificación citada en el apéndice T, índice [A]. Podrá basarse en:

• a) las características de la línea y la posición exacta de los obstáculos;
• b) el perfil de referencia del gálibo de implantación de obstáculos de esa línea;
• c) una combinación de los métodos mencionados en las letras a) y b).

LE0000771569_20230928Número 2.6 del anexo introducido por el apartado 2) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

3. REQUISITOS ESENCIALES

El cuadro siguiente indica parámetros básicos de la presente ETI y su correspondencia con los requisitos esenciales, tal como se explica en el anexo III de la Directiva (UE) 2016/797.LE0000645607_20190616Número 3 del anexo redactado por el apartado 5) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

LE0000645607_20190616Cuadro 1 del número 3 del anexo redactado por el apartado 6) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

4. DESCRIPCIÓN DEL SUBSISTEMA DE INFRAESTRUCTURA

4.1. Introducción

1) El sistema ferroviario de la Unión, al que se aplica la Directiva (UE) 2016/797 y del cual forman parte los subsistemas de infraestructura y mantenimiento, es un sistema integrado cuya coherencia debe verificarse. Dicha coherencia debe ser comprobada, especialmente, en lo que se refiere a las especificaciones del subsistema de infraestructura, las interfaces con los demás subsistemas del sistema ferroviario de la Unión en el que está integrado, y las normas de explotación y mantenimiento.

LE0000645607_20190616Apartado 1) del número 4.1 del anexo redactado por el apartado 7) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

2) Los valores límites establecidos en la presente ETI no están destinados a ser empleados como valores de diseño normales. Sin embargo, los valores de diseño deben encontrarse dentro de los límites fijados en la presente ETI.

3) Las especificaciones funcionales y técnicas de los subsistemas de infraestructura y parte del subsistema de mantenimiento, así como de sus interfaces, descritas en los puntos 4.2 y 4.3, no imponen el empleo de soluciones técnicas o tecnologías específicas, excepto cuando sea estrictamente necesario para la interoperabilidad del sistema ferroviario de la Unión

LE0000645607_20190616Apartado 3) del número 4.1 del anexo redactado por el apartado 8) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

4) Las soluciones innovadoras en materia de interoperabilidad que no cumplen los requisitos especificados en la presente ETI y/o no se pueden evaluar como se indica en la presente ETI requieren nuevas especificaciones y/o nuevos métodos de evaluación. A fin de permitir la innovación tecnológica, estas especificaciones y métodos de evaluación se elaborarán ateniéndose al procedimiento de soluciones innovadoras, descrito en el artículo 10.

5) Cuando se haga referencia a normas EN, cualquier variación llamada “desviaciones nacionales” en la norma EN no será de aplicación, a menos que se especifique de otro modo en la presente ETI.

6) Cuando en la presente ETI se indiquen velocidades de líneas en [km/h] como categoría o parámetro característico, se podrá traducir la velocidad a la unidad equivalente [mph] como en el apéndice G, para Irlanda y para las redes del Reino Unido con respecto a Irlanda del Norte.

LE0000771569_20230928Apartado 6) del número 4.1 del anexo redactado por el apartado 3) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

4.2. Especificaciones funcionales y técnicas del subsistema de infraestructuraLE0000645607_20190616Rúbrica del número 4.2 del anexo redactado por el apartado 9) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

4.2.1. Categorías ETI de línea

1) Los elementos de la red ferroviaria de la Unión se establecen en el punto 1 del anexo I de la Directiva (UE) 2016/797. Con el fin de lograr la interoperabilidad de forma económica, todos los elementos de la red ferroviaria de la Unión serán asignados a una “categoría ETI de línea”.

LE0000645607_20190616Apartado 1) del número 4.2.1 del anexo redactado por el apartado 10) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

2) La categoría ETI de línea será una combinación de códigos de tráfico. Para las líneas en las que solo se lleve a cabo un tipo de tráfico (por ejemplo, una línea solo para mercancías), se podrá usar un código único para describir las prestaciones; donde circule tráfico mixto, la categoría se describirá mediante uno o más códigos para pasajeros y mercancías. Los códigos de tráfico combinados describen las condiciones en las que se puede acomodar la combinación de tráfico deseada.

LE0000645607_20190616Apartado 2) del número 4.2.1 del anexo redactado por el apartado 10) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

3) Estas categorías ETI de línea se usarán con fines de clasificación de las líneas existentes a fin de definir un sistema objetivo de modo que se cumplan los parámetros característicos pertinentes

LE0000645607_20190616Apartado 3) del número 4.2.1 del anexo redactado por el apartado 10) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

4) Las líneas se clasificarán en función del tipo de tráfico (código de tráfico) caracterizado por los siguientes parámetros característicos:

• - gálibo de implantación de obstáculos,
• - carga por eje,
• - velocidad de la línea,
• - longitud del tren,
• - longitud útil del andén.

Los valores de las columnas correspondientes al “gálibo de implantación de obstáculos” y a la “carga por eje”, que afectan directamente a la circulación del tren, serán niveles mínimos obligatorios según el código de tráfico considerado. No obstante los requisitos de la RTE-T, se aplicará el intervalo de valores indicado en las columnas correspondientes a “velocidad de la línea”, “longitud útil del andén” y “longitud del tren”, siempre que sea razonablemente viable.

LE0000771569_20230928Apartado 4) del número 4.2.1 del anexo redactado por el apartado 4) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

5) Los parámetros característicos enumerados en los cuadros 2 y 3 no están pensados para usarse en la comprobación de la compatibilidad entre el material rodante y la infraestructura. Las comprobaciones de la compatibilidad con la ruta están sujetas al punto 4.2.2.5 y al apéndice D.1 del anexo del Reglamento de Ejecución (UE) 2019/773 de la Comisión (“ETI de explotación”) (8).

LE0000771569_20230928Apartado 5) del número 4.2.1 del anexo redactado por el apartado 4) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

6) La información que define los requisitos mínimos de capacidad para las estructuras existentes en relación con diferentes tipos de trenes figura en el apéndice E. Para las redes del Reino Unido con respecto a Irlanda del Norte, la información que define la relación entre la carga máxima por eje y la velocidad máxima de acuerdo con el tipo de vehículo figura en el apéndice F.

LE0000771569_20230928Apartado 6) del número 4.2.1 del anexo redactado por el apartado 4) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7) Los niveles de prestación de cada tipo de tráfico se indican en el cuadro 2 y el cuadro 3.

Cuadro 3 Parámetros característicos de la infraestructura para tráfico de mercancías

(las comprobaciones de la compatibilidad con la ruta están sujetas al punto 4.2.2.5 y al apéndice D.1 de la ETI de explotación)

Nota: Los cuadros 2 y 3 no han de utilizarse para comprobar la compatibilidad entre el material rodante y la infraestructura.

LE0000771569_20230928Apartado 7) del número 4.2.1 del anexo redactado por el apartado 4) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

8) Para las estructuras, la carga por eje como tal no es suficiente para establecer los requisitos de la infraestructura. Los requisitos se especifican como sigue:

• - para las estructuras nuevas, en los puntos 4.2.7.1 y 4.2.7.2,
• - para las estructuras existentes, en el punto 4.2.7.4,
• - para la vía, en el punto 4.2.6.;

LE0000771569_20230928Apartado 8) del número 4.2.1 del anexo redactado por el apartado 4) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

9) Las terminales de viajeros, terminales de mercancías y vías de enlace se incluyen en los códigos de tráfico anteriores, según corresponda.

10) De acuerdo con el artículo 4, apartado 7, de la Directiva (UE) 2016/797, que dispone que las ETI no serán obstáculo para que los Estados miembros adopten decisiones con respecto al uso de las infraestructuras para la circulación de vehículos no cubiertos por las ETI, está permitido diseñar líneas nuevas y acondicionadas que admitan:

• - gálibos mayores,
• - cargas por eje más elevadas,
• - velocidades superiores,
• - longitudes útiles de andenes mayores y
• - longitudes de trenes mayores

de los que se señalan en los cuadros 2 y 3

LE0000645607_20190616Apartado 10) del número 4.2.1 del anexo redactado por el apartado 12) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

11) (no se utiliza)

LE0000771569_20230928Apartado 11) del número 4.2.1 del anexo redactado por el apartado 4) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

12) Se permite en localizaciones específicas proyectar para cualquiera o todos los parámetros característicos como velocidades de línea, longitudes útiles del andén y/o longitudes de trenes inferiores a las indicadas en el cuadro 2 y el los parámetros característicos como velocidades de línea, longitudes útiles del andén y/o longitudes de trenes inferiores a las indicadas en el cuadro 2 y el cuadro 3, cuando esté debidamente justificado por restricciones de tipo geográfico, urbanístico o ambiental

4.2.2. Parámetros básicos que caracterizan el subsistema de infraestructura

4.2.2.1. Lista de parámetros básicos

Los parámetros básicos que caracterizan el subsistema de infraestructura, agrupados de acuerdo con los aspectos relacionados en el punto 2.1, son:

• A. Trazado de línea:
  • a) gálibo de implantación de obstáculos (4.2.3.1)
  • b) distancia entre ejes de vías (4.2.3.2)
  • c) gradientes máximos (4.2.3.3)
  • d) radio mínimo las alineaciones circulares (4.2.3.4)
  • e) radio mínimo de los acuerdos verticales (4.2.3.5)
• B. Parámetros de vía:
  • a) ancho de vía nominal (4.2.4.1)
  • b) peralte (4.2.4.2)
  • c) insuficiencia de peralte (4.2.4.3)
  • d) cambio brusco de insuficiencia de peralte (4.2.4.4)
  • e) conicidad equivalente (4.2.4.5)
  • f) perfil de la cabeza de carril en plena vía (4.2.4.6)
  • g) inclinación del carril (4.2.4.7)
• C. Aparatos de vía
  • a) diseño de la geometría de los aparatos de vía (4.2.5.1)
  • b) uso de cruzamientos con corazón de punta móvil (4.2.5.2)
  • c) longitud máxima no guiada en cruzamientos obtusos de punta fija (4.2.5.3)
• D. Resistencia de la vía a las cargas aplicadas
  • a) resistencia de la vía a las cargas verticales (4.2.6.1)
  • b) resistencia de la vía a las cargas longitudinales (4.2.6.2)
  • c) resistencia de la vía a las cargas transversales (4.2.6.3)
• E. Resistencia de las estructuras a las cargas de tráfico
  • a) resistencia de los puentes nuevos a las cargas de tráfico (4.2.7.1)
  • b) carga vertical equivalente para las obras de tierra nuevas y efectos del empuje del terreno sobre estructuras nuevas (4.2.7.2)
  • c) resistencia de las estructuras nuevas sobre las vías o adyacentes a las mismas (4.2.7.3)
  • d) resistencia de los puentes y explanaciones ya existentes a las cargas de tráfico (4.2.7.4)
• F. Límites de actuación inmediata para defectos geométricos de la vía
  • a) límite de actuación inmediata para alineación (4.2.8.1)
  • b) límite de actuación inmediata para nivel longitudinal (4.2.8.2)
  • c) límite de actuación inmediata para el alabeo de la vía (4.2.8.3)
  • d) límite de actuación inmediata para la variación del ancho de vía como defecto aislado (4.2.8.4)
  • e) límite de actuación inmediata para el peralte (4.2.8.5)
  • f) límite de actuación inmediata para aparatos de vía (4.2.8.6)
• G. Andenes
  • a) longitud útil de los andenes (4.2.9.1)
  • b) altura de andenes (4.2.9.2)
  • c) separación de andenes (4.2.9.3)
  • d) trazado de la vía a lo largo del andén (4.2.9.4)
• H. Salud, seguridad y medio ambiente
  • a) variación máxima de presión en los túneles (4.2.10.1)
  • b) efecto de los vientos transversales (4.2.10.2)
  • c) Efecto aerodinámico sobre vía con balasto (4.2.10.3)
    LE0000645607_20190616Letra c) de la letra H del número 4.2.2.1 del anexo redactada por el apartado 13) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019
• I. Disposiciones para la explotación
  • a) hitos de localización (4.2.11.1)
  • b) conicidad equivalente en servicio (4.2.11.2)
• J. Instalaciones fijas que presten servicio a los trenes
  • a) aspectos generales (4.2.12.1)
  • b) descarga de aseos (4.2.12.2)
  • c) instalaciones para la limpieza exterior de los trenes (4.2.12.3)
  • d) aprovisionamiento de agua (4.2.12.4)
  • e) abastecimiento de combustible (4.2.12.5)
  • f) tomas de corriente eléctrica (4.2.12.6),
• K. Normas de mantenimiento
  • a) ficha de mantenimiento (4.5.1).
  • b) Plan de mantenimiento (4.5.2)
    LE0000645607_20190616Letra b) de la letra K del número 4.2.2.1 del anexo introducida por el apartado 14) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

4.2.2.2. Requisitos aplicables a los parámetros básicos

1) Estos requisitos se describen en los puntos siguientes, junto con cualquier condición particular que se pueda admitir en cada caso para los parámetros básicos e interfaces afectados.

2) Los valores de los parámetros básicos especificados solo son válidos hasta una velocidad máxima de la línea de 350 km/h.

3) Para la República de Irlanda y el Reino Unido en relación con la red de Irlanda del Norte, los valores de los parámetros básicos especificados solo son válidos hasta una velocidad máxima de la línea de 165 km/h.

4) En el caso de vía multicarril, los requisitos de la presente ETI se deben aplicar de forma independiente para cada par de carriles destinados a ser utilizados como vías separadas.

5) Los requisitos para las líneas que representan casos específicos se describen en el punto 7.7.

6) Se permite una sección de vía de pequeña longitud con dispositivos que permitan la transición entre distintos anchos de vía nominales.

7) Los requisitos se describen para el subsistema en condiciones normales de servicio. En el punto 4.4 se contemplan las consecuencias, en su caso, de la ejecución de obras que puedan requerir excepciones temporales en las prestaciones del subsistema.

8) Los niveles de prestaciones en trenes pueden mejorarse adoptando sistemas específicos, tales como la pendulación de cajas. Se permiten condiciones especiales para la circulación de dichos trenes, siempre que no ocasionen limitaciones a otros trenes que no estén equipados con dichos sistemas.

4.2.3. Trazado de la línea

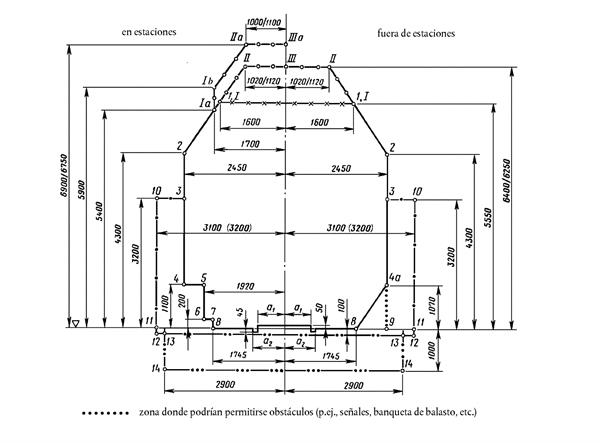

4.2.3.1. Gálibo de implantación de obstáculos

1) El gálibo de implantación de obstáculos para las partes altas se fijará sobre la base de los gálibos seleccionados conforme al punto 4.2.1, que figuran en la especificación citada en el apéndice T, índice [3].

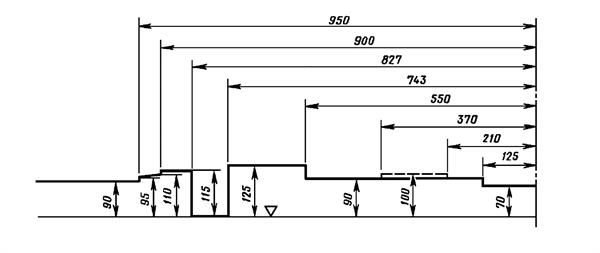

2) El gálibo de implantación de obstáculos para las partes bajas será GI2, como figura en la especificación citada en el apéndice T, índice [3]. Cuando las vías estén equipadas con frenos de vía, se aplicará el gálibo de implantación de obstáculos para las partes bajas GI1 que figura en esa misma especificación.

3) Los cálculos del gálibo de implantación de obstáculos se efectuarán utilizando el método cinemático de conformidad con los requisitos de la especificación citada en el apéndice T, índice [3].

4) En lugar de los puntos 1 a 3, para el sistema de ancho de vía de 1 520 mm, todos los códigos de tráfico seleccionados conforme al punto 4.2.1 se aplicarán con el gálibo uniforme de implantación de obstáculos “S”, como se define en al apéndice H de la presente ETI.

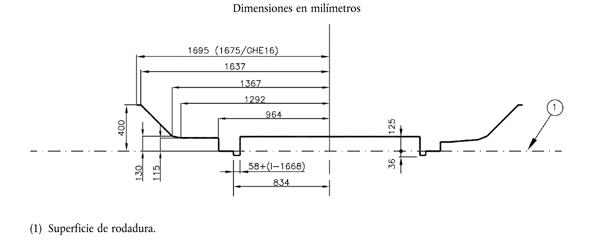

5) En lugar de los puntos 1 a 3, para el sistema de ancho de vía de 1 600 mm, todos los códigos de tráfico seleccionados conforme al punto 4.2.1 se aplicarán con el gálibo uniforme de implantación de obstáculos IRL1, como se define en al apéndice O de la presente ETI.

LE0000771569_20230928Número 4.2.3.1 del anexo redactado por el apartado 5) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

4.2.3.2. Distancia entre ejes de vías

1) La distancia entre ejes se fijará sobre la base de los gálibos seleccionados conforme al punto 4.2.1.

2) La distancia horizontal nominal entre ejes para líneas nuevas se especificará para el diseño y no será inferior a los valores del cuadro 4; se considerarán márgenes para los efectos aerodinámicos.

3) La distancia entre ejes de vías cumplirá como mínimo los requisitos de distancia de tendido límite entre ejes de vías, definida conforme a la especificación citada en el apéndice T, índice [3].

LE0000771569_20230928Apartado 3) del número 4.2.3.2 del anexo redactado por el apartado 6) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

4) En lugar de los puntos 1 a 3, para el sistema de ancho de vía de 1 520 mm, la distancia horizontal nominal entre ejes de vías se especificará para el diseño y no será inferior a los valores del cuadro 5; se considerarán márgenes para los efectos aerodinámicos.

5) En lugar del punto 2, para el sistema de ancho de vía de 1 668 mm, la distancia horizontal nominal entre ejes de vías se especificará para el diseño y no será inferior a los valores del cuadro 6; se considerarán márgenes para los efectos aerodinámicos.

6) En lugar de los puntos 1 a 3, para el sistema de ancho de vía de 1 600 mm, la distancia entre ejes de vías se fijará sobre la base de los gálibos seleccionados conforme al punto 4.2.1. La distancia horizontal nominal entre ejes se especificará para el diseño y no será inferior a 3,57 m para el gálibo IRL1 se considerarán márgenes para los efectos aerodinámicos.

4.2.3.3. Gradientes máximos

1) Los gradientes de las vías que pasen a través de andenes de viajeros de líneas nuevas no superarán los 2,5 mm/m, siempre que se enganchen o desenganchen vehículos de forma habitual.

2) Los gradientes para vías nuevas de estacionamiento destinadas a estacionar material rodante no serán superiores a 2,5 mm/m a menos que se establezcan las disposiciones concretas que impidan que se desplace.

3) En la fase de diseño, se permiten gradientes de hasta 35 mm/m para las vías generales en líneas nuevas P1 dedicadas al tráfico de pasajeros siempre que se respeten las condiciones globales siguientes:

• a) la rampa del perfil medio móvil en 10 km deberá ser inferior o igual a 25 mm/m;
• b) la longitud máxima en rampa o pendiente continua de 35 mm/m no deberá superar los 6 km.

4.2.3.4. Radio mínimo de las alineaciones circulares

El radio mínimo de diseño de las alineaciones circulares se seleccionará teniendo en cuenta la velocidad local de diseño de la curva.

1) El radio mínimo de diseño de las alineaciones circulares para líneas nuevas no será inferior a 150 m.

2) Las contracurvas, excepto en estaciones de clasificación donde los vagones se separen de uno en uno, con radios pequeños para líneas nuevas, se proyectarán para impedir el bloqueo de los topes.

Para elementos de vía intermedios rectos entre las curvas, se aplicará la especificación citada en el apéndice T, índice [4], cuyos valores se basan en los vehículos de referencia definidos en la misma especificación. Para evitar el bloqueo de los topes de los vehículos existentes que no cumplan los supuestos de los vehículos de referencia, el administrador de infraestructuras podrá especificar longitudes mayores del elemento intermedio recto.

Para elementos de vía intermedios no rectos, se realizará un cálculo detallado para comprobar la magnitud de las diferencias de los desplazamientos transversales relativos entre topes.

LE0000771569_20230928Apartado 2) del número 4.2.3.4 del anexo redactado por el apartado 7) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

3) En lugar del punto 2, para el sistema de ancho de vía de 1 520 mm, las contracurvas con radios en la gama entre 150 m y 250 m se proyectarán con un tramo de vía recta de como mínimo 15 m entre las curvas.

4.2.3.5. Radio mínimo de los acuerdos verticales

1) El radio de los acuerdos verticales (excepto para lomos de asno en estaciones de clasificación) será al menos de 500 m en acuerdos convexos o de 900 m en acuerdos cóncavos.

2) Para lomos de asno en estaciones de clasificación, el radio de los acuerdos verticales será al menos de 250 m en acuerdos convexos o de 300 m en acuerdos cóncavos.

3) En lugar del punto 1, para el sistema de ancho de vía de 1 520 mm, el radio de los acuerdos verticales (excepto para estaciones de clasificación) será como mínimo de 5 000 m en acuerdos cóncavos o convexos.

4) En lugar del punto 2, para el sistema de ancho de vía de 1 520 mm y para lomos de asno en estaciones de clasificación, el radio de los acuerdos verticales será como mínimo de 350 m en acuerdos convexos y de 250 m en acuerdos cóncavos.

4.2.4. Parámetros de vía

4.2.4.1. Ancho de vía nominal

1) El ancho de vía nominal estándar europeo será de 1 435 mm.

2) En lugar del punto 1, para el sistema de ancho de vía de 1 520 mm, el ancho de vía nominal será de 1 520 mm.

3) En lugar del punto 1, para el sistema de ancho de vía de 1 668 mm, el ancho de vía nominal será de 1 668 mm.

4) En lugar del punto 1, para el sistema de ancho de vía de 1 600 mm, el ancho de vía nominal será de 1 600 mm.

4.2.4.2. Peralte

1) El peralte de diseño para líneas se limitará según lo establecido en el cuadro 7.

2) El peralte de diseño en las vías adyacentes a andenes de estación donde los trenes vayan a parar en servicio normal no superarán los 110 mm.

3) En las líneas nuevas con tráfico mixto o de mercancías en curvas con un radio inferior a 305 m y una transición de peralte de más de 1 mm/m, el peralte se restringirá al límite indicado por la siguiente fórmula

D ≤ (R - 50)/1,5

donde D es el peralte en mm y R, el radio en m.

4) En lugar de los puntos 1 a 3, para el sistema de ancho de vía de 1 520 mm, el peralte de diseño no superará los 150 mm.

5) En lugar del punto 1), para el sistema de ancho de vía de 1 668 mm, el peralte de diseño no superará los 185 mm

LE0000645607_20190616Apartado 5) del número 4.2.4.2 del anexo redactado por el apartado 15) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

6) En lugar de punto 2, para el sistema de ancho de vía de 1 668 mm, el peralte de diseño en las vías adyacentes a andenes de estación donde los trenes vayan a parar en servicio normal no superará los 125 mm.

7) En lugar de punto 3, para el sistema de ancho de vía de 1 668 mm, para líneas nuevas con tráfico mixto o de mercancías en curvas con un radio inferior a 250 m, el peralte se restringirá al límite indicado por la siguiente fórmula:

D ≤ 0,9 * (R - 50)

donde D es el peralte en mm y R, el radio en m.

8) En lugar del punto 1, para el sistema de ancho de vía de 1 600 mm, el peralte de diseño no superará los 185 mm.

4.2.4.3. Insuficiencia de peralte

1) Los valores máximos para la insuficiencia de peralte se establecen en el cuadro 8.

2) Está permitido que los trenes diseñados específicamente para circular con una mayor insuficiencia de peralte (por ejemplo, unidades múltiples con cargas por eje inferiores a las establecidas en el cuadro 2; trenes equipados con sistemas especiales para tomar las curvas) puedan circular con valores mayores de dicha insuficiencia, siempre que se demuestre que se puede conseguir de forma segura.

3) En lugar del punto 1, para todo tipo de material rodante del sistema de ancho de vía de 1 520 mm, la insuficiencia de peralte no superará los 115 mm. Esto es válido para velocidades máximas de 200 km/h.

4) En lugar del punto 1, para el sistema de ancho de vía de 1 668 mm, los valores máximos para insuficiencia de peralte se establecen en el cuadro 9.

4.2.4.4. Cambio brusco de insuficiencia de peralte

1) Los valores máximos de cambio brusco de la insuficiencia de peralte serán:

• a) 130 mm para V ≤ 60 km/h,
• b) 125 mm para 60 km/h < V ≤ 200 km/h,
• c) 85 mm para 200 km/h < V ≤ 230 km/h,
• d) 25 mm para V > 230 km/h.

2) Donde V ≤ 40 km/h y la insuficiencia de peralte ≤ 75 mm antes y después de un cambio brusco de curvatura, el valor del cambio brusco de la insuficiencia de peralte puede aumentarse a 150 mm.

3) En lugar de los puntos 1 y 2, para el sistema de ancho de vía de 1 520 mm, los valores máximo de cambio brusco de insuficiencia de peralte serán:

• a) 115 mm para V ≤ 200 km/h,
• b) 85 mm para 200 km/h < V ≤ 230 km/h,
• c) 25 mm para V > 230 km/h.

4) En lugar del punto 1), para el sistema de ancho de vía de 1 668 mm, los valores de diseño máximos de cambio brusco de insuficiencia de peralte serán:

• a) 150 mm para V ≤ 45 km/h;
• b) 115 mm para 45 km/h < V ≤ 100 km/h;
• c) (399-V)/2,6 [mm] para 100 km/h < V ≤ 220 km/h;
• d) 70 mm para 220 km/h < V ≤ 230 km/h;
• e) El cambio brusco de insuficiencia de peralte no se permite para velocidades superiores a 230 km/h

LE0000645607_20190616Apartado 4) del número 4.2.4.4 del anexo redactado por el apartado 16) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

4.2.4.5. Conicidad equivalente

1) Los valores límite para la conicidad equivalente indicada en el cuadro 10 se calcularán para la amplitud (y) del desplazamiento lateral del eje montado:

donde TG es el ancho de vía y SR la distancia entre las caras activas del eje montado.

2) No se requiere evaluación de la conicidad equivalente para los aparatos de vía.

3) Se seleccionarán el ancho de vía de diseño, el perfil de la cabeza de carril y la inclinación del carril en plena vía de manera que no se superen los límites de conicidad equivalente fijados en el cuadro 10LE0000645607_20190616Apartado 3) del número 4.2.4.5 del anexo redactado por el apartado 17) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

4) Los ejes montados siguientes, según se definen en la especificación citada en el apéndice T, índice [6], se modelizarán sobre la vía en las condiciones de diseño (la simulación se llevará a cabo mediante cálculo conforme a la especificación citada en el apéndice T, índice [5]):

• a) S 1002 con SR1;
• b) S 1002 con SR2;
• c) GV 1/40 con SR1;
• d) GV 1/40 con SR2.

LE0000771569_20230928Párrafo primero del apartado 4) del número 4.2.4.5 del anexo redactado por el apartado 8) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

Para SR1 y SR2 se aplicarán los siguientes valores:

• a) Para el sistema de ancho de vía de 1 435 mm SR1 = 1 420 mm y SR2 = 1 426 mm.
• b) Para el sistema de ancho de vía de 1 524 mm SR1 = 1 505 mm y SR2 = 1 511 mm.
• c) Para el sistema de ancho de vía de 1 660 mm SR1 = 1 585 mm y SR2 = 1 591 mm.
• d) Para el sistema de ancho de vía de 1 668 mm SR1 = 1 653 mm y SR2 = 1 659 mm.

5) En lugar de los puntos 1 a 4, para el sistema de ancho de vía de 1 520 mm, no se requiere evaluación de la conicidad equivalente.

4.2.4.6. Perfil de la cabeza de carril en plena vía

1) El perfil de la cabeza de carril se seleccionará del intervalo establecido en una de las especificaciones citadas en el apéndice T, índice [7] e índice [8], o será conforme con lo establecido en el punto 2.

LE0000771569_20230928Apartado 1) del número 4.2.4.6 del anexo redactado por el apartado 9) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

2) El diseño del perfil de la cabeza de carril en plena vía incluirá:

• a) una inclinación lateral del flanco de la cabeza del carril comprendida entre la vertical y 1/16 con respecto al eje vertical de la cabeza;
• b) una distancia vertical entre la parte superior de esta inclinación lateral y la parte superior del carril inferior a 20 mm;
• c) un radio de al menos 12 mm en el acuerdo lateral superior de la cara activa;
• d) la distancia horizontal entre la parte superior del carril y el punto de tangencia estará comprendida entre 31 y 37,5 mm.

Gráfico 1.

LE0000645607_20190616Gráfico 1 del  número 4.2.4.6 del anexo redactado por el apartado 18) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

3) Estos requisitos no se aplican a los aparatos de dilatación.

4.2.4.7. Inclinación del carril

4.2.4.7.1 Plena vía

1) El carril estará inclinado hacia el eje de la vía.

2) Para las vías destinadas a ser operadas a velocidades superiores a 60 km/h, la inclinación del carril para un itinerario dado se seleccionará dentro del intervalo 1/20 a 1/40

LE0000645607_20190616Apartado 2) del número 4.2.4.7.1 del anexo redactado por el apartado 19) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

3) Para tramos no superiores a 100 m entre aparatos de vía sin inclinación, donde la velocidad operativa no supere los 200 km/h, se permite la instalación de carriles sin inclinación.

4.2.4.7.2 Requisitos aplicables a los aparatos de vía

1) El carril se diseñará para que esté vertical o inclinado.

2) Si el carril está inclinado, la inclinación del carril se seleccionará dentro del intervalo 1/20 a 1/40.

3) La inclinación puede venir dada por la forma de la parte activa del perfil de la cabeza del carril.

4) En el caso de aparatos de vía donde la velocidad operativa sea superior a 200 km/h y de 250 km/h como máximo, se permite la instalación de carriles sin inclinación, siempre y cuando se limite a tramos que no superan los 50 m.

5) Para velocidades superiores a 250 km/h, los carriles estarán inclinados.

4.2.5. Aparatos de vía

4.2.5.1. Diseño de la geometría de los aparatos de vía

El punto 4.2.8.6 de la presente ETI define los límites de actuación inmediata para aparatos de vía que sean compatibles con las características geométricas de los ejes montados, como se define en las ETI sobre material rodante. Competerá al administrador de la infraestructura decidir los valores de diseño geométrico adecuados a su plan de mantenimiento.

4.2.5.2. Uso de cruzamientos con corazón de punta móvil

Para velocidades superiores a 250 km/h, los aparatos de vía estarán equipados con cruzamientos con corazón de punta móvil.

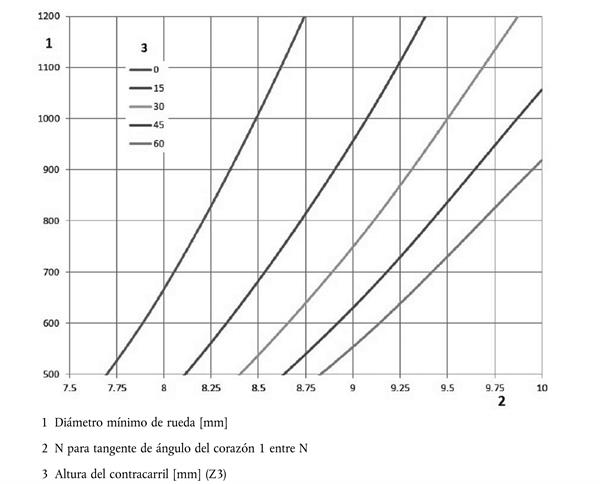

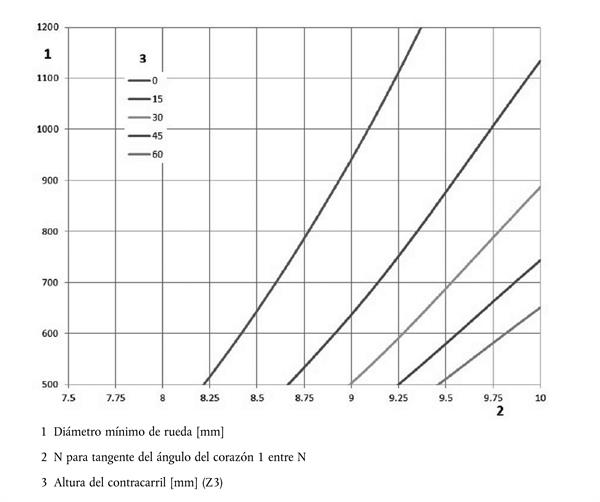

4.2.5.3. Longitud máxima no guiada en cruzamientos obtusos de punta fija

El valor de diseño de la longitud máxima no guiada de cruzamientos obtusos de punta fija será conforme con los requisitos establecidos en el apéndice J de la presente ETI.

4.2.6. Resistencia de la vía a las cargas aplicadas

4.2.6.1. Resistencia de la vía a las cargas verticales

La vía, incluidos los aparatos de vía, deberá diseñarse para que resista al menos las fuerzas siguientes:

• a) la carga por eje seleccionada conforme al punto 4.2.1;
• b) fuerza máxima vertical de las ruedas; las fuerzas máximas de las ruedas para condiciones de ensayo definidas se indican en la especificación citada en el apéndice T, índice [9];
  LE0000771569_20230928Letra b) del número 4.2.6.1 del anexo redactada por el apartado 10) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023
• c) fuerzas verticales cuasiestáticas de las ruedas; las fuerzas cuasiestáticas máximas de las ruedas para condiciones de ensayo definidas se indican en la especificación citada en el apéndice T, índice [9].
  LE0000771569_20230928Letra c) del número 4.2.6.1 del anexo redactada por el apartado 10) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

4.2.6.2. Resistencia de la vía a las cargas longitudinales

4.2.6.2.1 Fuerzas de diseño

La vía, incluidos los aparatos de vía, deberá diseñarse para que resista fuerzas longitudinales equivalentes a la fuerza derivada de un frenado de 2,5 m/s² para los parámetros característicos elegidos de conformidad con el punto 4.2.1.

4.2.6.2.2 Compatibilidad con los sistemas de frenado

1) Se diseñará la vía, incluidos los aparatos de vía, para que sea compatible con el empleo de frenos magnéticos para el frenado de emergencia.

2) Las disposiciones relativas al uso de sistemas de frenos de Foucault serán definidas a nivel operacional por el administrador de la infraestructura sobre la base de las características específicas de la vía, incluidos los aparatos de vía. Las condiciones de uso de este sistema de frenado se registran de conformidad con el Reglamento de Ejecución (UE) 2019/777 de la Comisión (13)

LE0000645607_20190616Apartado 2) del número 4.2.6.2.2 del anexo redactado por el apartado 20) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

3) Para el sistema de ancho de vía de 1 600 mm, se permitirá no aplicar el punto 1.

4.2.6.3. Resistencia de la vía a las cargas transversales

La vía, incluidos los aparatos de vía, deberá diseñarse para que resista al menos las fuerzas siguientes:

• a) fuerzas transversales: las fuerzas transversales máximas ejercidas sobre la vía por un eje montado para condiciones de ensayo definidas se indican en la especificación citada en el apéndice T, índice [9];
• b) fuerzas de guiado cuasiestáticas: las fuerzas de guiado cuasiestáticas máximas Yqst para radios y condiciones de ensayo definidos se indican en la especificación citada en el apéndice T, índice [9].

LE0000771569_20230928Número 4.2.6.3 del anexo redactado por el apartado 11) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

4.2.7. Resistencia de las estructuras a las cargas de tráfico

Deben aplicarse los requisitos de las especificaciones citadas en el apéndice T, índice [10] e índice [11], que se especifican en este punto de la ETI, de acuerdo con los puntos correspondientes de los anexos nacionales a esas especificaciones, si existieran.

4.2.7.1. Resistencia de los puentes nuevos a las cargas de tráfico

4.2.7.1.1 Cargas verticales

1) Los puentes se diseñarán para soportar cargas verticales de acuerdo con los siguientes modelos de carga, presentados en la especificación citada en el apéndice T, índice [10]:

• a) modelo de carga 71, según figura en la especificación citada en el apéndice T, índice [10];
• b) además, para puentes continuos, el modelo de carga SW/0, según figura en la especificación citada en el apéndice T, índice [10].

2) Los modelos de carga se multiplicarán por el factor alfa (α) indicado en la especificación citada en el apéndice T, índice [10].

3) El valor del factor alfa (α) será igual o mayor que los valores indicados en el cuadro 11.

4.2.7.1.2 Tolerancia para efectos dinámicos de cargas verticales

1) Los efectos de las cargas del modelo de carga 71 y del modelo de carga SW/0 se aumentarán con el factor dinámico Fi (Φ) indicado en la especificación citada en el apéndice T, índice [10].

2) En el caso de puentes para velocidades superiores a 200 km/h, cuando la especificación citada en el apéndice T, índice [10], requiera la realización de un análisis dinámico, el puente se diseñará además para el modelo de carga HSLM definido en dicha especificación.

3) Se permite diseñar puentes nuevos de tal modo que también puedan ser aptos para trenes específicos de pasajeros con cargas por eje superiores a las cubiertas por el modelo de carga HSLM. El análisis dinámico se llevará a cabo utilizando el valor característico de la carga de cada tren específico tomada como la masa de diseño bajo carga útil normal, de conformidad con el apéndice K con una tolerancia para pasajeros en zonas de permanencia en pie, conforme a la nota (1) de dicho apéndice.

4.2.7.1.3 Fuerzas centrífugas

Cuando la vía sobre un puente esté en curva en toda la longitud del puente o en parte de ella, se tendrá en cuenta la fuerza centrífuga en el diseño del puente como se indica en la especificación citada en el apéndice T, índice [10].

4.2.7.1.4 Fuerzas de lazo

La fuerza de lazo se tendrá en cuenta en el diseño de los puentes como se indica en la especificación citada en el apéndice T, índice [10].

4.2.7.1.5 Acciones causadas por el arranque y el frenado (cargas longitudinales)

Las fuerzas de arranque y frenado se tendrán en cuenta en el diseño de los puentes como se indica en la especificación citada en el apéndice T, índice [10].

4.2.7.1.6 Alabeo de diseño de la vía debido a las acciones del tráfico ferroviario

El alabeo total máximo de diseño de la vía debido a las acciones del tráfico ferroviario no superará los valores indicados en la especificación citada en el apéndice T, índice [11].

4.2.7.2. Carga vertical equivalente para estructuras geotécnicas y obras de tierra nuevas y efectos de empuje del terreno

1) Las estructuras geotécnicas y las obras de tierra se diseñarán y los efectos de empuje del terreno se especificarán teniendo en cuenta las cargas verticales producidas por el modelo de carga 71, como se indica en la especificación citada en el apéndice T, índice [10].

2) La carga vertical equivalente se multiplicará por el factor alfa (α) indicado en la especificación citada en el apéndice T, índice [10]. El valor de α será igual o mayor que los valores indicados en el cuadro 11.

4.2.7.3. Resistencia de las estructuras nuevas sobre las vías o adyacentes a ellas

Se tendrán en cuenta las acciones aerodinámicas producidas por el paso de los trenes como se indica en la especificación citada en el apéndice T, índice [10].

4.2.7.4. Resistencia de las estructuras existentes (puentes, estructuras geotécnicas y obras de tierra) a las cargas de tráfico

1) Los puentes, estructuras geotécnicas y obras de tierra deberán ser acondicionados hasta que alcancen el nivel de interoperabilidad indicado de acuerdo con la categoría ETI de línea conforme al punto 4.2.1.

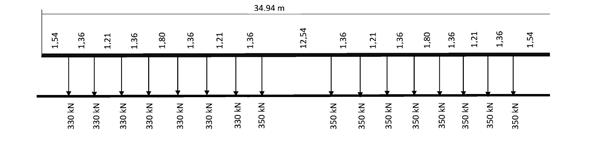

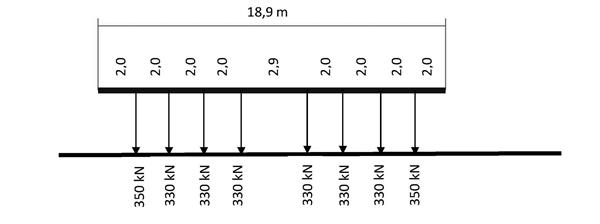

2) En el apéndice E se muestran los requisitos mínimos de capacidad de las estructuras para cada código de tráfico, que deben cumplirse para que la línea se declare interoperable.

3) Son aplicables las siguientes condiciones:

• a) Cuando se sustituya una estructura existente por una nueva, esta deberá satisfacer los requisitos de los puntos 4.2.7.1 o 4.2.7.2
• b) Si la capacidad mínima de las estructuras existentes satisface los requisitos del apéndice E, las estructuras existentes cumplen los requisitos de interoperabilidad aplicables.
• c) Cuando la capacidad de una estructura existente no satisfaga los requisitos del apéndice E y se estén llevando a cabo obras (por ejemplo, refuerzos) para aumentar su capacidad a fin de satisfacer los requisitos de la presente ETI (y la estructura no se vaya a sustituir por una nueva), la estructura deberá ponerse en conformidad con los requisitos del apéndice E.

4) Para las redes del Reino Unido (Irlanda del Norte), en los puntos 2 y 3, la categoría EN de línea puede sustituirse por el número de disponibilidad de itinerario (Route Availability, RA) (asignado de acuerdo con la norma técnica nacional notificada con este fin) y, por tanto, las referencias al apéndice E se sustituyen por referencias al apéndice F.

LE0000771569_20230928Número 4.2.7 del anexo redactado por el apartado 12) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

4.2.8. Límites de actuación inmediata para defectos geométricos de la vía

4.2.8.1. Límite de actuación inmediata para alineación

1) Los límites de actuación inmediata para defectos aislados de alineación se indican en la especificación citada en el apéndice T, índice [12]. Los defectos aislados no superarán los límites del intervalo de longitud de onda D1.

LE0000771569_20230928Apartado 1) del número 4.2.8.1 del anexo redactado por el apartado 13) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

2) Los límites de actuación inmediata para defectos aislados en alineación para velocidades superiores a 300 km/h son una cuestión pendiente.

4.2.8.2. Límite de actuación inmediata para nivelación longitudinal

1) Los límites de actuación inmediata para defectos aislados en la nivelación longitudinal se indican en la especificación citada en el apéndice T, índice [12]. Los defectos aislados no superarán los límites del intervalo de longitud de onda D1.

LE0000771569_20230928Apartado 1) del número 4.2.8.2 del anexo redactado por el apartado 14) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

2) Los límites de actuación inmediata para defectos aislados en la nivelación longitudinal para velocidades superiores a 300 km/h son una cuestión pendiente.

4.2.8.3. Límite de actuación inmediata para el alabeo de la vía

1) El límite de actuación inmediata para el alabeo de vía como defecto aislado se da como valor cero a valor pico. El alabeo de vía se indica en la especificación citada en el apéndice T, índice [13].

LE0000771569_20230928Apartado 1) del número 4.2.8.3 del anexo redactado por el apartado 15) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

2) El límite del alabeo de vía es una función de la base de medida aplicada según la especificación citada en el apéndice T, índice [12].

LE0000771569_20230928Apartado 2) del número 4.2.8.3 del anexo redactado por el apartado 15) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

3) El administrador de la infraestructura establecerá en el plan de mantenimiento la longitud de la base sobre la que se medirá la vía a fin de comprobar el cumplimiento de este requisito. La longitud de la base de medida incluirá al menos una base entre 2 y 5 m.

4) En lugar de los puntos 1 y 2, para el sistema de ancho de vía de 1 520 mm, el alabeo de vía, para una longitud de base de 10 m, no será superior a:

• a) 16 mm para líneas de pasajeros con v > 120 km/h o líneas de mercancías con v > 80 km/h
• b) 20 mm para líneas de pasajeros con v ≤ 120 km/h o líneas de mercancías con v ≤ 80 km/h

5) En lugar del punto 3, para el sistema de ancho de vía de 1 520 mm, el administrador de la infraestructura establecerá en el plan de mantenimiento la longitud de la base sobre la que se medirá la vía a fin de comprobar el cumplimiento de este requisito. La longitud de la base de medida incluirá al menos una base de 10 m.

6) En lugar del punto 2, para el sistema de ancho de vía de 1 668 mm, el límite del alabeo de vía es una función de la base de medida aplicada según la especificación citada en el apéndice T, índice [12].

LE0000771569_20230928Apartado 6) del número 4.2.8.3 del anexo redactado por el apartado 15) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

4.2.8.4. El límite de actuación inmediata para ancho de vía como defecto aislado

1) Los límites de actuación inmediata para el ancho de vía como defecto aislado se establecen en el cuadro 12.

2) En lugar del punto 1, para el sistema de ancho de vía de 1 520 mm, los límites actuación inmediata de ancho de vía como defecto aislado se establecen en el cuadro 13.

3) En lugar del punto 1, para el sistema de ancho de vía de 1 600 mm, los límites actuación inmediata de ancho de vía como defecto aislado son:

• a) Ancho de vía mínimo: 1 591 mm.
• b) Ancho de vía máximo: 1 635 mm.

4.2.8.5. Límite de actuación inmediata para el peralte

1) El peralte máximo permitido en servicio es de 180 mm.

2) El peralte máximo permitido en servicio es de 190 mm para líneas de tráfico de pasajeros.

3) En lugar de los puntos 1 a 2, para el sistema de ancho de vía de 1 520 mm, el peralte máximo permitido en servicio es de 150 mm.

4) En lugar de los puntos 1 a 2, para el sistema de ancho de vía de 1 600 mm, el peralte máximo permitido en servicio es de 185 mm.

5) En lugar de los puntos 1 a 2, para el sistema de ancho de vía de 1 668 mm, el peralte máximo permitido en servicio es de 200 mm.

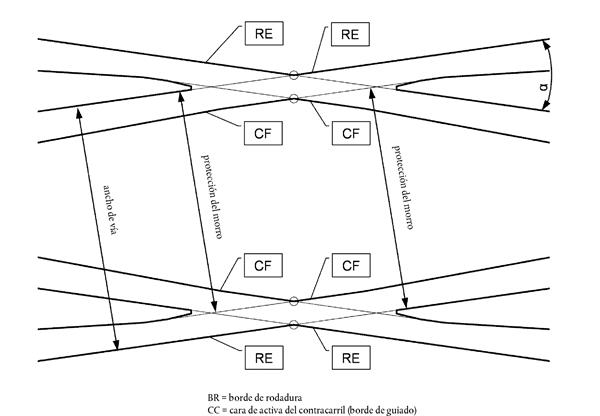

4.2.8.6. Límites de actuación inmediata para aparatos de vía

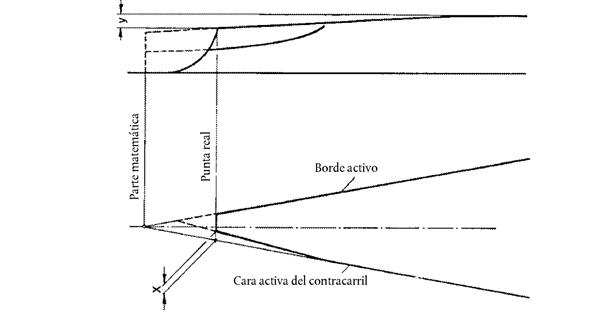

Gráfico 2. Retracción de la punta en corazones agudos de punta fija

1) Las características técnicas de los aparatos de vía cumplirán con los siguientes valores en servicio:

• a) Valor máximo del paso libre de rueda en el cambio: 1 380 mm.

  Este valor se puede aumentar si el administrador de infraestructuras demuestra que el sistema de accionamiento y encerrojamiento del cambio puede resistir las fuerzas transversales de impacto de un eje montado.

• b) Valor mínimo de la cota de protección en corazones agudos de punta fija: 1 392 mm.

  Este valor se mide 14 mm por debajo de la superficie de rodadura y en la línea de referencia teórica, a una distancia adecuada hacia atrás de la punta real (PR), como se indica en el gráfico 2.

  Para corazones con retracción de punta se puede reducir este valor. En este caso, el administrador de la infraestructura demostrará que la retracción de la punta es suficiente para garantizar que la rueda no golpeará la punta real (PR).

• c) Valor máximo de paso de rueda libre en las puntas del corazón: 1 356 mm.
• d) Valor máximo del paso de rueda libre en la entrada de contracarril/pata de liebre: 1 380 mm.
• e) Anchura mínima de la garganta de guía: 38 mm.
• f) Profundidad mínima de la garganta de guía: 40 mm.
• g) Altura máxima del contracarril: 70 mm.

2) Todos los requisitos aplicables a los aparatos de vía también lo son a otras soluciones técnicas que emplean agujas, como los cambiadores de hilo empleados en vías multicarril.

3) En lugar del punto 1, para el sistema de ancho de vía de 1 520 mm, las características técnicas de los aparatos de vía cumplirán los siguientes valores en servicio:

• a) El valor mínimo para el paso libre de rueda en el punto más estrecho entre la contraaguja y la aguja no acoplada es de 65 mm.
• b) El valor mínimo de la cota protección en corazones agudos de punta fija es de 1 472 mm.
• c) Este valor se mide 13 mm por debajo de la superficie de rodadura y en la línea de referencia teórica, a una distancia adecuada hacia atrás de la punta real (PR), como se indica en el gráfico 2. Para corazones con retracción de punta se puede reducir este valor. En este caso, el administrador de la infraestructura demostrará que la retracción de punta es suficiente para garantizar que la rueda no golpeará la punta real (PR).
• d) El valor máximo del paso de rueda libre en las puntas del corazón es de 1 435 mm.
• e) Anchura mínima de la garganta de guía: 42 mm.
• f) Profundidad mínima de la garganta de guía: 40 mm.
• g) Altura máxima del contracarril: 50 mm.

4) En lugar del punto 1, para el sistema de ancho de vía de 1 600 mm, las características técnicas de los aparatos de vía cumplirán los siguientes valores en servicio:

• a) Valor máximo del paso libre de rueda en el cambio: 1 546 mm.

  Este valor se puede aumentar si el administrador de infraestructuras demuestra que el sistema de accionamiento y encerrojamiento del cambio puede resistir las fuerzas transversales de impacto de un eje montado.

• b) Valor mínimo de la cota de protección en corazones agudos de punta fija: 1 556 mm.

  Este valor se mide 14 mm por debajo de la superficie de rodadura y en la línea de referencia teórica, a una distancia adecuada hacia atrás de la punta real (PR), como se indica en el gráfico 2.

  Para corazones con retracción de punta se puede reducir este valor. En este caso, el administrador de la infraestructura demostrará que la retracción de punta es suficiente para garantizar que la rueda no golpeará la punta real (PR).

• c) Valor máximo de paso de rueda libre en las puntas del corazón: 1 520 mm.
• d) Valor máximo del paso de rueda libre en la entrada de contracarril/pata de liebre: 1 546 mm.
• e) Anchura mínima de la garganta de guía: 38 mm.
• f) Profundidad mínima de la garganta de guía: 40 mm.
• g) Altura máxima del contracarril por encima del plano de rodadura: 25 mm.

4.2.9. Andenes

1) Los requisitos de este punto solo son aplicables a los andenes para pasajeros en los que vayan a parar trenes en servicio normal.

2) Para lo dispuesto en este punto se permite el diseño de los andenes precisos para las necesidades de servicio actuales, siempre y cuando se realice una provisión para las necesidades de servicio que sean razonablemente previsibles para el futuro. Cuando se determinen las interfaces con los trenes que vayan a detenerse en el andén, deben considerarse tanto las necesidades de servicio actual como el servicio razonablemente previsible en, por lo menos, los diez años siguientes a la entrada en servicio del andén.

4.2.9.1. Longitud útil de los andenes

La longitud útil de un andén se definirá de conformidad con el punto 4.2.1.

4.2.9.2. Altura de los andenes

1) La altura nominal del andén será de 550 mm o 760 mm por encima de la superficie de rodadura para radios de 300 m o más.

2) Para radios más pequeños, la altura nominal del andén podrá ajustarse en función de la separación de andenes a fin de reducir la distancia entre el tren y el andén.

3) En el caso de los andenes en los que, en el servicio normal, solo vayan a parar trenes de pasajeros explícitamente excluidos del ámbito de aplicación del Reglamento (UE) n.º 1302/2014 de la Comisión (“ETI de locomotoras y material rodante de viajeros”) (14) en su punto 1.1, podrían aplicarse disposiciones diferentes para la altura nominal del andén.

LE0000771569_20230928Número 3) del número 4.2.9.2 del anexo redactado por el apartado 16) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

4) En lugar de los puntos 1 y 2, para el sistema de ancho de vía de 1 520 mm, la altura nominal del andén será de 200 mm o de 550 mm por encima de la superficie de rodadura. Estos valores se considerarán con una tolerancia de - 10/+ 20 mm.

LE0000771569_20230928Apartado 4) del número 4.2.9.2 del anexo redactado por el apartado 16) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

5) En lugar de los puntos 1 y 2, para el sistema de ancho de vía de 1 600 mm, la altura nominal del andén será de 915 mm por encima de la superficie de rodadura.

4.2.9.3. Separación de los andenes

1) La distancia entre el eje de la vía y el borde del andén paralelo al plano de rodadura (bq), como se define en la especificación citada en el apéndice T, índice [3], se establecerá sobre la base del gálibo límite de implantación de obstáculos (bqlim). El gálibo límite de implantación de obstáculos se calculará sobre la base del gálibo G1.

LE0000771569_20230928Número 1) del número 4.2.9.3 del anexo redactado por el apartado 17) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

2) El andén se construirá cerca del gálibo dentro una tolerancia máxima de 50 mm. El valor para bq, por lo tanto, responderá a:

b_qlim ≤ b_q ≤ b_qlim + 50 mm.

3) En lugar de los puntos 1 a 2, para el sistema de ancho de vía de 1 520 mm, la separación de andenes será:

• a) 1 920 mm para andenes con alturas de 550 mm, y
• b) 1 745 mm para andenes con alturas de 200 mm.

Estos valores se considerarán con una tolerancia de - 10/+ 10 mm.

LE0000771569_20230928Apartado 3) del número 4.2.9.3 del anexo redactado por el apartado 17) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

4) En lugar de los puntos 1 a 2, para el sistema de ancho de vía de 1 600 mm, la separación de andenes será de 1 560 mm.

4.2.9.4. Trazado de la vía a lo largo del andén

1) La vía adyacente a los andenes para líneas nuevas será preferiblemente recta y no podrá tener en ningún punto un radio de menos de 300 m.

2) No se especifican valores para una vía existentes junto a un andén nuevo, renovado o acondicionado.

4.2.10. Salud, seguridad y medio ambiente

4.2.10.1. Variaciones máximas de presión en los túneles

1) Todo túnel o estructura subterránea nuevos pertenecientes a las categorías descritas en la especificación citada en el apéndice T, índice [14], tendrán que garantizar que la variación máxima de presión, causada por el paso de un tren a la velocidad máxima permitida en el túnel, no exceda de 10 kPa durante el tiempo necesario para que el tren pase por el túnel.

2) El requisito del punto 1 debe satisfacerse a lo largo del exterior de cualquier tren conforme con la ETI de locomotoras y material rodante de viajeros.

3) En caso de acondicionamiento o renovación del subsistema de infraestructura, el túnel o la estructura subterránea existentes que vayan a utilizarse a velocidades iguales o superiores a 200 km/h tendrán que garantizar que la variación máxima de presión, causada por el paso de un tren a la velocidad máxima permitida en el túnel, no exceda de 10 kPa durante el tiempo necesario para que el tren pase por el túnel. La evaluación ha de realizarse de conformidad con la especificación citada en el apéndice T, índice [14], o en el punto 6.2.4.12, punto 1, cuando no sea posible aplicar una evaluación de la conformidad simplificada.

LE0000771569_20230928Número 4.2.10.1 del anexo redactado por el apartado 18) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

4.2.10.2. Efecto de los vientos transversales

1) Una línea es interoperable en lo que se refiere a vientos transversales si la seguridad está asegurada para un tren de referencia que circule por dicha línea en las condiciones de funcionamiento más críticas.

2) Las normas para demostrar la conformidad deberán tener en cuenta las curvas de viento características de los trenes de referencia definidos en la ETI de locomotoras y material rodante de viajeros.

3) Si no se puede lograr la seguridad sin medidas de atenuación, bien debido a la situación geográfica o a otras características de la línea, el administrador de la infraestructura adoptará las medidas necesarias para mantener la seguridad, por ejemplo:

• - rebajando localmente la velocidad de la circulación, en su caso de forma temporal durante los períodos de riesgo de tormenta,
• - estableciendo dispositivos que protejan la vía de los efectos del viento transversal,
• - otros medios adecuados.

4) Se tendrá que demostrar que la seguridad se ha alcanzado después de la adopción de dichas medidas.

4.2.10.3 Efecto aerodinámico sobre vía con balasto

1) La interacción aerodinámica entre el material rodante y la infraestructura puede provocar el levante y proyección del balasto del lecho en plena vía y aparatos de vía (levantamiento de balasto). Este riesgo será atenuado.

2) Los requisitos para el subsistema de infraestructura destinados a atenuar el riesgo de levantamiento de balasto se aplica solo a las líneas que tengan que utilizarse a una velocidad superior a los 250 km/h.

3) Los requisitos del punto 2 son una cuestión pendiente

LE0000645607_20190616Número 4.2.10.3 del anexo redactado por el apartado 22) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

4.2.11. Disposiciones para la explotación

4.2.11.1. Hitos de localización

Los hitos de localización se establecerán a intervalos nominales a lo largo de la vía no superiores a 1 000 m.

4.2.11.2. Conicidad equivalente en servicio

1) Si se observa inestabilidad durante la circulación, la empresa ferroviaria y el administrador de la infraestructura realizarán una investigación conjunta para localizar la sección de la línea, de conformidad con los puntos 2 y 3 siguientes.

Nota: Esta investigación conjunta también se especifica en el punto 4.2.3.4.3.2 de la ETI de locomotoras y material rodante de viajeros para las acciones de material rodante.

2) El administrador de infraestructuras medirá el ancho de vía y los perfiles de la cabeza del carril en el lugar de que se trate a una distancia aproximada de 10 m. La conicidad equivalente media sobre 100 m se calculará mediante modelización con los ejes montados (a) - (d) mencionados en el punto 4.2.4.5(4) de la presente ETI con el fin de verificar el cumplimiento, a efectos de la investigación conjunta, de la conicidad equivalente límite para la vía especificada en el cuadro 14.

3) Si la conicidad equivalente media sobre 100 m cumple los valores límite del cuadro 14, la empresa ferroviaria y el administrador de la infraestructura realizarán una investigación conjunta para determinar el motivo de la inestabilidad.

4.2.12. Instalaciones fijas que presten servicio a los trenes

4.2.12.1. Generalidades

Este punto 4.2.12 señala los elementos de infraestructura del subsistema de mantenimiento precisos para el servicio de los trenes.

4.2.12.2. Descarga de aseos

Las instalaciones fijas para la descarga de aseos serán compatibles con las características del sistema de descarga especificado en la ETI de locomotoras y material rodante de viajeros

LE0000645607_20190616Número 4.2.12.2 del anexo redactado por el apartado 23) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

4.2.12.3. Instalaciones para la limpieza exterior de los trenes

1) Cuando se disponga una estación de lavado, deberá poder limpiar los laterales exteriores de los trenes de uno o dos pisos entre las alturas siguientes:

• a) 500 a 3 500 mm en los trenes de un piso;
• b) 500 a 4 300 mm en los trenes de dos pisos.

2) La estación de lavado se diseñará de forma que los trenes puedan pasar a velocidades entre 2 km/h y 5 km/h.

4.2.12.4. Aprovisionamiento de agua

1) Las instalaciones fijas para el aprovisionamiento de agua serán compatibles con las características del sistema de agua especificado en la ETI de locomotoras y material rodante de viajeros

LE0000645607_20190616Apartado 1) del número 4.2.12.4 del anexo redactado por el apartado 24) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

2) El equipo fijo para el aprovisionamiento de agua destinada al consumo humano será abastecido con agua potable que cumpla los requisitos de la Directiva (UE) 2020/2184 del Parlamento Europeo y del Consejo (15).

LE0000771569_20230928Apartado 2) del número 4.2.12.4 del anexo redactado por el apartado 19) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

3) Los materiales utilizados para aprovisionar al material rodante de agua destinada al consumo humano (por ejemplo, depósito, bomba, tubería, grifo y material de sellado y calidad) deberán cumplir los requisitos aplicables al agua destinada al consumo humano.

LE0000771569_20230928Apartado 3) del número 4.2.12.4 del anexo redactado por el apartado 19) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

4.2.12.5. Repostaje de combustible

Las instalaciones de repostaje de combustible serán compatibles con las características del sistema de combustible especificado en la ETI de locomotoras y material rodante de viajeros

LE0000645607_20190616Número 4.2.12.5 del anexo redactado por el apartado 25) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

4.2.12.6. Alimentación eléctrica exterior

Cuando se disponga de las mismas, la alimentación eléctrica exterior se efectuará mediante uno o más de los sistemas de alimentación eléctrica especificados en la ETI de locomotoras y material rodante de viajeros

LE0000645607_20190616Número 4.2.12.6 del anexo redactado por el apartado 26) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

4.3. Especificación funcional y técnica de las interfaces

Desde el punto de vista de la compatibilidad técnica, las interfaces del subsistema de infraestructura con los otros subsistemas son como se describen en los puntos siguientes.

4.3.1. Interfaces con el subsistema de material rodante

LE0000771569_20230928Cuadro 15 del número 4.3.1 del anexo redactado por el apartado 20) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

LE0000771569_20230928Cuadro 16 del número 4.3.1 del anexo redactado por el apartado 20) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

4.3.2. Interfaces con el subsistema de energía

LE0000771569_20230928Cuadro 17 del número 4.3.2 del anexo redactado por el apartado 21) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

4.3.3. Interfaces con el subsistema de control, mando y señalización

LE0000771569_20230928Cuadro 18 del número 4.3.3 del anexo redactado por el apartado 22) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

4.3.4. Interfaces con el subsistema de explotación y gestión de tráfico

LE0000771569_20230928Cuadro 19 del número 4.3.4 del anexo redactado por el apartado 23) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

4.4. Normas de explotación

1) Las normas de explotación se elaboran en el marco de los procedimientos descritos en el sistema de gestión de la seguridad del administrador de la infraestructura. Estas normas deben tener en cuenta la documentación de explotación que forma parte del expediente técnico requerido por el artículo 15, apartado 4, y descrito en el anexo IV (punto 2.4) de la Directiva (UE) 2016/797.

LE0000645607_20190616Apartado 1) del número 4.4 del anexo redactado por el apartado 30) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

2) En determinadas situaciones de obras programadas con antelación, puede ser necesario incumplir temporalmente las especificaciones del subsistema de infraestructura y sus componentes de interoperabilidad definidas en las secciones 4 y 5 de la ETI.

4.5. Normas de mantenimiento

1) Las normas de mantenimiento se elaboran en el marco de los procedimientos descritos en el sistema de gestión de la seguridad del administrador de la infraestructura.

2) La ficha de mantenimiento se preparará antes de poner en servicio una línea como parte del expediente técnico que acompaña a la declaración de verificación.

3) El plan de mantenimiento se elaborará para el subsistema a fin de garantizar que los requisitos establecidos en la presente ETI se mantienen durante toda su vida útil.

4.5.1. Ficha de mantenimiento

La ficha de mantenimiento contendrá como mínimo:

• a) un conjunto de valores para los límites de actuación inmediata;
• b) las medidas adoptadas (reducción de la velocidad, plazos de reparación) cuando se superen los valores estipulados;

en relación con la calidad geométrica de la vía y los límites para defectos aislados.

4.5.2. Plan de mantenimiento

El administrador de la infraestructura dispondrá de un plan de mantenimiento que incluya los elementos relacionados en el punto 4.5.1 junto con, por lo menos, los siguientes:

• a) un conjunto de valores para los límites de intervención y de alerta;
• b) una declaración acerca de los métodos, competencias profesionales del personal y equipos de seguridad personal de protección que se precise utilizar;
• c) las normas que deben aplicarse para la protección de las personas que trabajen en la vía o en su proximidad;
• d) los medios empleados para comprobar que se respetan los valores en servicio;
• e) las medidas tomadas para velocidades superiores a 250 km/h a fin de atenuar el riesgo de levante de balasto

LE0000645607_20190616Número 4.5.2 del anexo redactado por el apartado 31) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

4.6. Cualificaciones profesionales

La cualificación profesional del personal necesario para la explotación y el mantenimiento del subsistema de infraestructura no se establece en la presente ETI, pero se describen en el sistema de gestión de la seguridad del administrador de la infraestructura.

4.7. Condiciones de seguridad y salud

1) Las condiciones de salud y seguridad del personal necesarias para la explotación y el mantenimiento del subsistema de infraestructura deberán ser conformes con la legislación europea y nacional pertinentes

LE0000645607_20190616Apartado 1) del número 4.7 del anexo redactado por el apartado 32) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

2) Esta cuestión está cubierta por los procedimientos descritos en el sistema de gestión de la seguridad del administrador de la infraestructura.

5. COMPONENTES DE INTEROPERABILIDAD

5.1. Base sobre la que se han seleccionado los componentes de interoperabilidad

1) Los requisitos del punto 5.3 se basan en un diseño tradicional de vía con balasto y con carril Vignole (con patín) sobre traviesas de hormigón o madera y sujeciones que proporcionan resistencia al deslizamiento longitudinal en contacto con el patín del carril.

2) Los componentes y los subconjuntos empleados para la construcción de otros diseños de vía no se consideran componentes de interoperabilidad.

5.2. Lista de componentes

1) A los fines de esta especificación técnica de interoperabilidad, solamente se declaran como “componentes de interoperabilidad” los siguientes elementos, ya sean componentes elementales o subconjuntos de la vía:

• a) el carril (5.3.1);
• b) los sistemas de sujeción del carril (5.3.2);
• c) las traviesas (5.3.3).

2) Los puntos siguientes describen las especificaciones aplicables a cada uno de dichos componentes.

3) Los carriles, las sujeciones y las traviesas empleadas para pequeños tramos de vía con fines concretos, por ejemplo, en aparatos de vía, en aparatos de dilatación, zonas de transición y estructuras especiales, no se consideran componentes de interoperabilidad.

5.3. Prestaciones y especificaciones de los componentes

5.3.1. Carril

Las especificaciones del componente de interoperabilidad “carril” afectan a los siguientes parámetros:

• a) perfil de la cabeza del carril;
• b) acero de carriles.

5.3.1.1. Perfil de la cabeza del carril

El perfil de la cabeza de carril cumplirá los requisitos del punto 4.2.4.6 “Perfil de la cabeza de carril en plena vía”.

5.3.1.2. Acero de carriles

1) El acero de carriles está relacionado con los requisitos del punto 4.2.6 “Resistencia de las vías a las cargas aplicadas”.

2) El acero de carriles cumplirá los requisitos siguientes:

• a) La dureza del carril será de 200 HBW como mínimo.
• b) La resistencia a la tracción será de 680 MPa como mínimo.
• c) El número mínimo de ciclos sin fallo en los ensayos de fatiga será como mínimo de 5 × 10⁶.

5.3.2. Sistemas de sujeción del carril

1) El sistema de sujeción del carril está relacionado con los requisitos del punto 4.2.6.1 “Resistencia de la vía a las cargas verticales”, del punto 4.2.6.2 para “Resistencia de las vías a las cargas longitudinales” y del punto 4.2.6.3 “Resistencia de las vías a las cargas transversales”.

2) El sistema de sujeción del carril cumplirá en los ensayos de laboratorio con los requisitos siguientes:

• a) la fuerza longitudinal requerida para hacer que el carril comience a deslizarse (es decir, moverse de forma inelástica) a través de un conjunto único de sujeción será, al menos de 7 kN, y para velocidades superiores a 250 km/h será de 9 kN como mínimo;
• b) la sujeción del carril resistirá la aplicación de 3 000 000 de ciclos de la carga tipo aplicada en una curva cerrada, de forma que el cambio en las prestaciones del sistema de sujeción no supere:
  • - el 20 % en términos de fuerza de apriete;
  • - el 25 % en términos de rigidez vertical;
  • - una reducción de más del 20 % en términos de resistencia longitudinal.

  La carga tipo será la adecuada para:

  • - la carga por eje máxima para la que está diseñado el sistema de sujeción del carril,
  • - la combinación de carril, inclinación del carril, placa de asiento y tipo de traviesas con la que se puede utilizar el sistema de sujeción
  LE0000645607_20190616Letra b) del apartado 2) del número 5.3.2 del anexo redactado por el apartado 33) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

5.3.3. Traviesas

1) Las traviesas se diseñarán de forma que cuando se empleen con un carril y un sistema de sujeción determinados presenten propiedades que sean coherentes con los requisitos del punto 4.2.4.1 “Ancho de vía nominal”, el punto 4.2.4.7 “Inclinación del carril” y del punto 4.2.6 para “Resistencia de las vías a las cargas aplicadas”.

2) Para el sistema de ancho de vía nominal de 1 435 mm, el ancho de vía de diseño para traviesas en alineaciones rectas y en curvas horizontales con un radio superior a 300 m será de 1 437 mm.

LE0000771569_20230928Apartado 2) del número 5.3.3 del anexo redactado por el apartado 24) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

6. EVALUACIÓN DE LA CONFORMIDAD DE LOS COMPONENTES DE INTEROPERABILIDAD Y VERIFICACIÓN CE DE LOS SUBSISTEMAS

Los módulos de los procedimientos de evaluación de la conformidad, la idoneidad para el uso y la verificación CE se describen en el artículo 8 del presente Reglamento.

6.1. Componentes de interoperabilidad

6.1.1. Procedimientos de evaluación de la conformidad

1) El procedimiento de evaluación de la conformidad de los componentes de interoperabilidad definido en la sección 5 de la presente ETI se llevará a cabo mediante la aplicación de los módulos oportunos.

2) Los componentes de interoperabilidad aptos para el uso y válidos para ser reutilizados no están sujetos a los procedimientos de evaluación de la conformidad.

6.1.2. Aplicación de los módulos

1) Para la evaluación de conformidad de los componentes de interoperabilidad se utilizan los módulos siguientes:

• a) CA “Control interno de producción”
• b) CB “Examen de tipo CE”
• c) CC “Conformidad con el tipo basada en el control interno de producción”
• d) CD “Conformidad con el tipo basada en el sistema de gestión de la calidad del proceso de producción”
• e) CF “Conformidad con el tipo basada en la verificación del producto”
• f) CH “Conformidad basada en un sistema de gestión de calidad total”

2) Los módulos para evaluación de la conformidad de los componentes de interoperabilidad se seleccionarán entre los que se muestran en el cuadro 20.

3) En el caso de productos comercializados en el mercado antes de la publicación de las ETI pertinentes, se considerará que el tipo está aprobado y por lo tanto, no es preciso el examen de tipo CE (módulo CB), siempre que el fabricante demuestre que se han superado los ensayos y las verificaciones de los componentes de interoperabilidad en condiciones comparables para anteriores solicitudes, así como que estos son conformes con los requisitos de la presente ETI. En tal caso, estas evaluaciones seguirán siendo válidas en la nueva aplicación. Si no fuera posible demostrar que la solución se ha probado de forma positiva anteriormente, se aplicará el procedimiento para componentes de interoperabilidad comercializados en la UE tras la publicación de la presente ETI.

4) La evaluación de conformidad de los componentes de interoperabilidad cubrirá las fases y las características que se indican en el cuadro 36 del apéndice A de la presente ETI.

6.1.3. Soluciones innovadoras de los componentes de interoperabilidad

Si se propone una solución innovadora para un componente de interoperabilidad, se aplicará el procedimiento descrito en el artículo 10.

6.1.4. Declaración CE de conformidad de los componentes de interoperabilidad

6.1.4.1. Componentes de interoperabilidad sujetos a otras directivas de la Unión Europea

1) De acuerdo con el artículo 10, apartado 3, de la Directiva (UE) 2016/797 para los componentes de interoperabilidad que sean objeto de otros actos jurídicos de la Unión sobre otros asuntos, la declaración CE de conformidad o de idoneidad para el uso indicará que dichos componentes de interoperabilidad cumplen también las exigencias de dichos actos jurídicos.

2) De acuerdo con el anexo I del Reglamento de Ejecución (UE) 2019/250 de la Comisión (16) , la declaración CE de conformidad o de idoneidad para el uso incluirá una lista de restricciones o condiciones de uso.

LE0000645607_20190616Número 6.1.4.1 del anexo redactado por el apartado 34) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

6.1.4.2. Declaración CE de conformidad para carriles

No se requiere ninguna declaración que fije las condiciones de uso.

6.1.4.3. Declaración CE de conformidad para los sistemas de sujeción del carril

La declaración CE de conformidad debe ir acompañada de una declaración que establezca:

• a) la combinación de carril, inclinación del carril, placa de asiento y tipo de traviesas con la que se puede utilizar el sistema de sujeción;
• b) la carga por eje máxima para la que el sistema de sujeción de carril está diseñado.

6.1.4.4. Declaración CE de conformidad para las traviesas

La declaración CE de conformidad debe ir acompañada de una declaración que establezca:

• a) la combinación de carril, inclinación del carril y tipo de sistema de sujeción del carril con la que se puede utilizar la traviesa;
• b) el ancho de vía nominal y de diseño;
• c) las combinaciones de carga por eje y la velocidad del tren para la que se ha diseñado la traviesa.

6.1.5. Procedimientos de evaluación particulares para componentes de interoperabilidad

6.1.5.1. Evaluación de carriles

La evaluación del acero de los carriles se deberá realizar conforme a los siguientes requisitos:

• a) La dureza del carril se someterá a ensayo en la posición RS de conformidad con la especificación citada en el apéndice T, índice [7].
• b) La resistencia a la tracción se someterá a ensayo de conformidad con la especificación citada en el apéndice T, índice [7].
• c) El ensayo de fatiga se realizará de conformidad con la especificación citada en el apéndice T, índice [7].

LE0000771569_20230928Número 6.1.5.1 del anexo redactado por el apartado 25) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

6.1.5.2. Evaluación de traviesas

1) (no se utiliza)

LE0000771569_20230928Apartado 1) del número 6.1.5.2 del anexo redactado por el apartado 26) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

2) Para las traviesas de ancho de vía polivalente y múltiple se permite no evaluar el ancho de vía de diseño para el ancho de vía nominal de 1 435 mm.

6.2. Subsistema de infraestructura

6.2.1. Disposiciones generales

1) A petición del solicitante, el organismo notificado lleva a cabo la verificación CE del subsistema de infraestructura de acuerdo con el artículo 15 de la Directiva (UE) 2016/797 y con las disposiciones de los módulos aplicables.

LE0000645607_20190616Apartado 1) del número 6.2.1 del anexo redactado por el apartado 35) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

2) Si el solicitante demuestra que las pruebas o evaluaciones de un subsistema de infraestructura o partes del mismo son las mismas que ya han sido satisfactorias para solicitudes anteriores de un diseño, el organismo notificado tendrá en cuenta los resultados de estas pruebas y evaluaciones para la verificación CE.

3) La verificación CE del subsistema de infraestructura cubrirá las fases y las características indicadas en el cuadro 37 del apéndice B de la presente ETI.

4) Los parámetros característicos como figuran en el punto 4.2.1 de la presente ETI no están sujetos a la verificación CE del subsistema.

5) En el punto 6.2.4 se incluyen procedimientos particulares de evaluación para parámetros básicos específicos del subsistema de infraestructura.

6) El solicitante redactará la declaración CE de verificación del subsistema de infraestructura de acuerdo con el artículo 15 de la Directiva (UE) 2016/797

LE0000645607_20190616Número 6) del número 6.2.1 del anexo redactado por el apartado 36) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

6.2.2. Aplicación de los módulos

Para el procedimiento de verificación CE del subsistema de infraestructura, el solicitante puede escoger entre los dos módulos siguientes:

• a) Módulo SG: verificación CE basada en la verificación de una unidad, o
• b) Módulo SH1: verificación CE basada en un sistema de gestión de calidad total con un examen del diseño.

6.2.2.1. Aplicación del módulo SG

En el caso de que la verificación CE se lleve a cabo de forma más eficaz empleando información recopilada por el Administrador de Infraestructura, la entidad contratante o los contratistas principales participantes (por ejemplo, los datos obtenidos empleando un vehículo de auscultación de vía o cualquier otro dispositivo de medida), el organismo notificado tendrá en cuenta esta información para evaluar la conformidad.

6.2.2.2. Aplicación del módulo SH1

Solamente se puede escoger el módulo SH1 cuando las actividades que contribuyen al subsistema propuesto que hay que verificar (diseño, fabricación, montaje e instalación) estén sujetas a un sistema de gestión de calidad del diseño, la fabricación y el examen y ensayo del producto acabado, aprobadas y controladas por un organismo notificado.

6.2.3. Soluciones innovadoras

Si se propone una solución innovadora para el subsistema de infraestructura, se aplicará el procedimiento descrito en el artículo 10.

6.2.4. Procedimientos particulares de evaluación del subsistema de infraestructura

6.2.4.1. Evaluación del gálibo de implantación de obstáculos

1) La evaluación del gálibo de implantación de obstáculos como revisión del diseño se deberá hacer con referencia a las secciones transversales características y utilizando los resultados de los cálculos efectuados por el administrador de infraestructuras o la entidad contratante sobre la base de la especificación citada en el apéndice T, índice [3].

LE0000771569_20230928Apartado 1) del número 6.2.4.1 del anexo redactado por el apartado 27) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

2) Las secciones transversales características son:

• a) vía sin peralte,
• b) vía con peralte máximo,
• c) vía con una estructura de ingeniería civil sobre la línea,
• d) cualquier otro lugar en el que la proximidad al gálibo límite de implantación de obstáculos calculado sea menor de 100 mm o bien inferior a 50 mm con respecto al gálibo nominal de implantación de obstáculos o al gálibo uniforme.

3) Tras el montaje antes de la puesta en servicio, se deberá comprobar el espacio libre en aquellas zonas donde la proximidad al gálibo límite de implantación de obstáculos calculado sea menor que 100 mm o bien inferior a 50 mm con respecto al gálibo nominal de implantación de obstáculos o al gálibo uniforme.

4) En lugar del punto 1, para el sistema de ancho de vía de 1 520 mm, la evaluación del gálibo de implantación de obstáculos dentro de la revisión del diseño se realizará comparando las secciones transversales características con el gálibo uniforme de implantación de obstáculos “S”, como se define en el apéndice H de la presente ETI.

5) En lugar del punto 1, para el sistema de ancho de vía de 1 600 mm, la evaluación del gálibo de implantación de obstáculos dentro de la revisión del diseño se realizará comparando las secciones transversales características con el gálibo de implantación de obstáculos “IRL1”, como se define en el apéndice O de la presente ETI.

6.2.4.2. Evaluación de la distancia entre ejes de vías

1) Se deberá llevar a cabo una revisión del diseño para evaluar la distancia entre ejes de vías empleando los resultados de los cálculos efectuados por el administrador de infraestructuras o la entidad contratante sobre la base de la especificación citada en el apéndice T, índice [3]. La distancia nominal entre ejes de vías se comprobará en el trazado de la línea donde las distancias se indican en paralelo al plano horizontal. La distancia límite de instalación entre ejes de vías se comprobará con el radio y el peralte pertinente.

LE0000771569_20230928Apartado 1) del número 6.2.4.2 del anexo redactado por el apartado 28) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

2) Tras el montaje, antes de la puesta en servicio, se comprobará la distancia entre ejes de vías en lugares críticos donde la aproximación a la distancia límite de instalación entre ejes de vías definida conforme a la especificación citada en el apéndice T, índice [3], sea inferior a 50 mm.

LE0000771569_20230928Apartado 2) del número 6.2.4.2 del anexo redactado por el apartado 28) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

3) En lugar del punto 1, para el sistema de ancho de vía de 1 520 mm, se realizará una revisión del diseño para evaluar la distancia entre ejes de vía usando los resultados de los cálculos efectuados por el administrador de infraestructuras o la entidad contratante. La distancia nominal entre ejes de vías se comprobará en el trazado de la línea donde las distancias se indican en paralelo al plano horizontal. La distancia límite de instalación entre ejes de vías se comprobará con el radio y el peralte pertinente.

4) En lugar del punto 2, para el sistema de ancho de vía de 1 520 mm, tras el montaje, antes de la puesta en servicio, se comprobará la distancia entre ejes de vías en lugares críticos donde la aproximación a la distancia límite de instalación entre ejes de vías tenga sea inferior a 50 mm.

6.2.4.3. Evaluación del ancho de vía nominal

1) La evaluación del ancho de vía nominal en la revisión del diseño se realizará comprobando la autodeclaración del solicitante.

2) La evaluación del ancho de vía nominal en el momento del montaje antes de la puesta en servicio se realizará comprobando el certificado del componente de interoperabilidad de la traviesa. Para componentes de interoperabilidad no certificados, la evaluación del ancho de vía nominal se realizará comprobando la autodeclaración del solicitante.

6.2.4.4. Evaluación del trazado de la vía

1) En la revisión del diseño, se evaluarán la curvatura, el peralte, la insuficiencia de peralte y el cambio brusco de insuficiencia de peralte con respecto a la velocidad de diseño local.

2) No se requiere una evaluación del trazado de los aparatos de vía.

3) En el momento del montaje, antes de la puesta en servicio, para la revisión de la curva horizontal mínima se evaluarán los valores medidos facilitados por el solicitante o el administrador de infraestructuras. Se tendrán en cuenta las normas de recepción de trabajos definidas por el administrador de infraestructuras.

LE0000771569_20230928Apartado 3) del número 6.2.4.4 del anexo introducido por el apartado 29) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

6.2.4.5. Evaluación de la insuficiencia de peralte para trenes diseñados para circular con una mayor insuficiencia de peralte

El punto 4.2.4.3(2) señala que “Se admite que los trenes proyectados específicamente para desplazarse con mayores insuficiencias de peralte (unidades múltiples con menos carga por eje; trenes equipados con sistemas especiales para tomar las curvas) puedan circular con valores mayores de dicha insuficiencia, siempre que se demuestre que se puede conseguir de forma segura.” Esta demostración está fuera del alcance de la presente ETI y, por lo tanto, no está sujeta a la verificación del subsistema de infraestructura por parte de un organismo notificado. La demostración será realizada por la empresa ferroviaria, y en cooperación con el administrador de infraestructuras si fuera necesario.

6.2.4.6. Evaluación de los valores de diseño de la conicidad equivalente

La evaluación de los valores de diseño de la conicidad equivalente se deberá hacer utilizando los resultados de los cálculos efectuados por el administrador de infraestructuras o la entidad contratante sobre la base de la especificación citada en el apéndice T, índice [5].

LE0000771569_20230928Número 6.2.4.6 del anexo redactado por el apartado 30) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

6.2.4.7. Evaluación del perfil de la cabeza de carril

1) El diseño del perfil de carriles nuevos se comprobará con respecto al punto 4.2.4.6.

2) Los carriles de segundo uso y aptos para el uso no estarán sujetos a los requisitos del perfil de la cabeza de carril como se indica en el punto 4.2.4.6.

6.2.4.8. Evaluación de los aparatos de vía

La evaluación de los aparatos de vía en relación con los puntos 4.2.5.1 a 4.2.5.3 se realizará comprobando que existe una autodeclaración del administrador de la infraestructura o la entidad contratante.

6.2.4.9. Evaluación de nuevas estructuras, obras de tierra nuevas y efectos del empuje del terreno

1) La evaluación de nuevas estructuras se realizará comprobando las cargas de tráfico y el alabeo límite de la vía usados con fines de diseño y en relación con los requisitos mínimos de los puntos 4.2.7.1 y 4.2.7.3. No es preciso que el organismo notificado revise el diseño ni efectúe ningún cálculo. Cuando se revise el valor del factor α empleado en el diseño, de acuerdo con el punto 4.2.7.1, solamente se precisa comprobar que el valor del factor α cumple el cuadro 11.

2) La evaluación de obras de tierra nuevas y de los efectos del empuje del terreno se realizará comprobando las cargas verticales empleadas para diseño de conformidad con los requisitos del punto 4.2.7.2. Cuando se revise el valor del factor α empleado en el diseño, de acuerdo con el punto 4.2.7.2, solamente se precisa comprobar que el valor del factor α cumple el cuadro 11. No es preciso que el organismo notificado revise el diseño ni efectúe ningún cálculo.

6.2.4.10. Procedimiento de evaluación de las estructuras existentes

1) La evaluación de las estructuras existentes con respecto a los requisitos del punto 4.2.7.4, punto 3, letras b) y c), se realizará mediante uno de los métodos siguientes:

• a) una comprobación de que los valores de las categorías EN de línea, en combinación con la velocidad permitida publicada o pendiente de publicación para las líneas que contengan las estructuras, son conformes con los requisitos del apéndice E;
• b) una comprobación de que los valores de las categorías EN de línea, en combinación con la velocidad permitida especificada para los puentes o para el diseño, o requisitos alternativos especificados con el modelo de carga 71 y el factor alfa (α) para P1 y P2, son conformes con los requisitos del apéndice E;
• c) una comprobación de las cargas de tráfico especificadas para las estructuras o para el diseño con respecto a los requisitos mínimos de los puntos 4.2.7.1.1, 4.2.7.1.2 y 4.2.7.2; al revisar el valor del factor alfa (α) de acuerdo con los puntos 4.2.7.1.1 y 4.2.7.2, solo es necesario comprobar que el valor del factor alfa (α) es conforme con el valor del factor alfa (α) que se indica en el cuadro 11;
• d) cuando el requisito aplicable a un puente existente se especifique por referencia al modelo de carga de diseño HSLM en el apéndice E, la evaluación del puente existente se realizará con uno de los métodos siguientes:
  • - comprobando la especificación del diseño del puente existente,
  • - comprobando la especificación de la evaluación dinámica,
  • - comprobando la capacidad portante del puente existente publicada en el Registro de la Infraestructura (RINF) para el parámetro 1.1.1.1.2.4.2 [Conformidad de las estructuras con el modelo de carga de alta velocidad (HSLM)];
• e) cuando el requisito de un puente existente se especifique por referencia a requisitos de carga dinámica alternativos (apéndice E, nota 8), la evaluación del puente existente se efectuará comprobando la especificación de la evaluación dinámica de estos requisitos de carga alternativos con respecto a los requisitos del apéndice E, nota 8.

2) No es preciso revisar el diseño ni efectuar ningún cálculo.

3) Para la evaluación de las estructuras existentes se aplicará el punto 4.2.7.4, punto 4, respectivamente.

LE0000771569_20230928Número 6.2.4.10 del anexo redactado por el apartado 31) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

6.2.4.11. Evaluación de la separación de los andenes

1) La evaluación de la distancia entre el eje de vías y el borde del andén como revisión del diseño se deberá hacer empleando los resultados de los cálculos efectuados por el administrador de infraestructuras o la entidad contratante sobre la base de la especificación citada en el apéndice T, índice [3].

LE0000771569_20230928Apartado 1) del número 6.2.4.11 del anexo redactado por el apartado 32) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

2) Tras el montaje y antes de la puesta en servicio, se deberán comprobar las distancias libres. La separación se comprueba en los extremos del andén y cada 30 m y en vía recta y cada 10 m en vía curva.

3) En lugar del punto 1, para el sistema de ancho de vía de 1 520 mm, la evaluación de la distancia entre el eje de vías y el borde del andén como revisión del diseño se realizará teniendo en cuenta los requisitos del punto 4.2.9.3. El punto 2 se aplicará en consecuencia.

4) En lugar del punto 1, para el sistema de ancho de vía de 1 600 mm, la evaluación de la distancia entre el eje de vías y el borde del andén como revisión del diseño se realizará teniendo en cuenta los requisitos del punto 4.2.9.3(4). El punto 2 se aplicará en consecuencia.

6.2.4.12. Evaluación de la variación máxima de presión en los túneles

1) La evaluación de la variación máxima de presión en el túnel (criterio de 10 kPa) se llevará a cabo de conformidad con la especificación citada en el apéndice T, índice [14], con trenes que cumplan la ETI de locomotoras y material rodante de viajeros y que puedan circular a la velocidad máxima de la línea en el túnel concreto que se va a evaluar.

2) Los parámetros de entrada que se utilicen durante la evaluación deberán ser tales que se respete la huella de presión característica de referencia de los trenes según la ETI de locomotoras y material rodante de viajeros.

3) Las superficies de sección transversal de referencia se indican en la especificación citada en el apéndice T, índice [14].

LE0000771569_20230928Número 6.2.4.12 del anexo redactado por el apartado 33) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

6.2.4.13. Evaluación de los efectos de los vientos transversales

Esta demostración de la seguridad está fuera del alcance de la presente ETI y, por lo tanto, no está sujeta a la verificación por parte de un organismo notificado. La demostración será realizada por el administrador de infraestructuras, y en cooperación con la empresa ferroviaria si fuera necesario.

6.2.4.14. Evaluación de las instalaciones fijas que presten servicio a los trenes

La evaluación de las instalaciones fijas que presten servicio a los trenes es responsabilidad del Estado miembro afectado.

6.2.4.15. Evaluación de la compatibilidad con los sistemas de frenado

No es necesario evaluar los requisitos establecidos en el punto 4.2.6.2.2(2)

LE0000645607_20190616Número 6.2.4.15 del anexo introducido por el apartado 37) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

6.2.5. Soluciones técnicas que aportan una presunción de conformidad en la fase de diseño

La presunción de conformidad en la fase de diseño para soluciones técnicas se podrá evaluar con anterioridad y de manera independiente de un proyecto específico.

6.2.5.1. Evaluación de la resistencia de la vía en plena vía

1) La demostración de la conformidad de la vía con respecto a los requisitos del punto 4.2.6 se podrá hacer mediante referencia a un diseño de vía existente que cumpla las condiciones de explotación previstas para el subsistema de que se trate.

2) Se definirá un diseño de vía mediante las características técnicas, tal como se establecen en el apéndice C.1 de la presente ETI y mediante sus condiciones operativas, establecidas en el apéndice D.1 de la presente ETI.

3) Un diseño de vía se considera existente si se cumplen las dos condiciones siguientes:

• a) el diseño de la vía lleva funcionando en condiciones normales como mínimo un año, y
• b) el tonelaje total sobre la vía era de al menos 20 millones de toneladas brutas durante el período de funcionamiento normal.

4) Las condiciones operativas de un diseño de vía existente se refieren a las condiciones que se han aplicado en un modo operativo normal.

5) La evaluación para confirmar un diseño de vía existente se realizará comprobando que se especifican las características técnicas que figuran en el apéndice C.1 de la presente ETI y las condiciones de uso que figuran en el apéndice D.1 de la presente ETI y que la referencia al uso previo del diseño de vía está disponible.

6) Cuando en un proyecto se usa un diseño de vía existente previamente evaluado, el organismo notificado solo evaluará que se respetan las condiciones de uso.

7) Para diseños de vías nuevas que están basados en diseños de vías existentes, se puede realizar una nueva evaluación comprobando las diferencias y evaluando su impacto en la resistencia de la vía. Esta evaluación se puede apoyar, por ejemplo, con una simulación informática o ensayos en laboratorio o in situ.

8) Se considera que un diseño de vía es nuevo, si al menos cambia una de las características técnicas establecidas en el apéndice C de la presente ETI o una de las condiciones de uso especificadas en el apéndice D de la presente ETI.

6.2.5.2. Evaluación de los aparatos de vía

1) Las disposiciones establecidas en el punto 6.2.5.1 serán de aplicación para la evaluación de la resistencia de la vía para aparatos de vía. El apéndice C.2 establece las características técnicas del diseño de los aparatos de vía y el apéndice D.2 recoge las condiciones de uso del diseño de los aparatos de vía.

2) La evaluación del diseño geométrico de los aparatos de vía se realizará conforme al punto 6.2.4.8 de la presente ETI.

3) La evaluación de la longitud máxima no guiada en cruzamientos obtusos de punta fija se realizará conforme al punto 6.2.4.8 de la presente ETI.

6.3. (no se utiliza)

LE0000771569_20230928Número 6.3 del anexo redactado por el apartado 34) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

6.4. Evaluación de la ficha de mantenimiento

1) De conformidad con el artículo 15, apartado 4, de la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo (17), el solicitante será responsable de elaborar el expediente técnico que contenga la documentación requerida para el mantenimiento.

2) El organismo notificado verificará únicamente que se facilita la documentación requerida para el mantenimiento, según se indica en el punto 4.5.1. No se exige que el organismo notificado verifique la información contenida en la documentación presentada.

3) El organismo notificado incluirá una referencia a la ficha de mantenimiento requerida por el punto 4.5.1 de la presente ETI en el expediente técnico indicado en el artículo 15, apartado 4, de la Directiva (UE) 2016/797

LE0000771569_20230928Número 6.4 del anexo redactado por el apartado 35) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

6.5. Subsistemas que incluyen componentes de interoperabilidad sin declaración CE

6.5.1. Condiciones

1) Hasta que se revise la lista de componentes de interoperabilidad del capítulo 5 de la presente ETI, se permite que un organismo notificado expida un certificado “CE” de verificación para un subsistema, aunque algunos de los componentes de interoperabilidad incorporados en dicho subsistema no dispongan de las pertinentes declaraciones “CE” de conformidad o idoneidad para el uso con arreglo a la presente ETI, si se cumplen los criterios siguientes:LE0000771569_20230928Párrafo introductorio del número 1) del número 6.5.1 del anexo redactado por el apartado 36) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

• a) que el organismo notificado haya comprobado la conformidad del subsistema con respecto a los requisitos de la sección 4 y en relación con las secciones 6.2 a 7 (excepto el punto 7.7 “Casos específicos”) de la presente ETI. Además, no se aplica la conformidad de los componentes de interoperabilidad con las secciones 5 y 6.1; y
• b) que los componentes de interoperabilidad no amparados por la correspondiente declaración CE de conformidad y/o de idoneidad de uso se hayan empleado en un sistema ya aprobado y puesto en servicio en, al menos un Estado miembro, antes de la entrada en vigor de la presente ETI.

2) No se elaborarán declaraciones CE de conformidad y/o de idoneidad de uso para los componentes de interoperabilidad evaluados de esta manera.

6.5.2. Documentación

1) El certificado CE de verificación del subsistema indicará claramente qué componentes de interoperabilidad han sido evaluados por el organismo notificado como parte de la verificación del subsistema.

2) La declaración CE de verificación del subsistema indicará claramente:

• a) Los componentes de interoperabilidad que se han evaluado como parte del subsistema.
• b) Confirmación de que el subsistema contiene componentes de interoperabilidad idénticos a los verificados como parte del subsistema.
• c) La(s) razón(es) por las que el fabricante no presentó para esos componentes de interoperabilidad una declaración CE de conformidad y/o idoneidad de uso antes de su incorporación al subsistema, incluida la aplicación de normas nacionales notificadas de acuerdo con el artículo 14 de la Directiva (UE) 2016/797.
  LE0000645607_20190616Letra c) del número 2) del número 6.5.2 del anexo redactado por el apartado 39) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

6.5.3. Mantenimiento de los subsistemas certificados de acuerdo con 6.5.1.

1) Durante el período transitorio, así como después de su terminación, y hasta que el subsistema se acondicione o renueve (teniendo en cuenta la decisión del Estado miembro para la aplicación de las ETI), se permite utilizar los componentes de interoperabilidad del mismo tipo sin una declaración CE de conformidad y/o idoneidad de uso, como sustituciones relacionadas con el mantenimiento (piezas de recambio) del subsistema, bajo la responsabilidad del organismo responsable del mantenimiento.

2) En cualquier caso, el organismo responsable del mantenimiento debe garantizar que los recambios de los componentes son idóneos para sus aplicaciones, se usan dentro de su campo de utilización, y permiten lograr la interoperabilidad dentro del sistema ferroviario, cumpliendo a la vez los requisitos esenciales. Esos componentes deben estar identificados y certificados de acuerdo con cualquier norma nacional o internacional, o cualquier procedimiento técnico que esté ampliamente admitido en el ámbito ferroviario.

6.6. Subsistemas que incluyen componentes de interoperabilidad aptos para el uso y válidos para ser reutilizados

6.6.1. Condiciones

1) Se permite que un organismo notificado expida un certificado CE de verificación para un subsistema, aunque algunos de los componentes de interoperabilidad incorporados a dicho subsistema sean componentes de interoperabilidad aptos para el uso y válidos para ser reutilizados, si se cumplen los criterios siguientes:

• a) que el organismo notificado haya comprobado la conformidad del subsistema con respecto a los requisitos de la sección 4 y en relación con las secciones 6.2 a 7 (excepto el punto 7.7 “Casos específicos”) de la presente ETI. Además, no se aplica la conformidad de los componentes de interoperabilidad al punto 6.1, y
• b) los componentes de interoperabilidad no están cubiertos por la declaración de conformidad CE pertinente y/o idoneidad de uso.

2) No se elaborarán declaraciones CE de conformidad y/o de idoneidad de uso para los componentes de interoperabilidad evaluados de esta manera.

6.6.2. Documentación

1) El certificado CE de verificación del subsistema indicará claramente qué componentes de interoperabilidad han sido evaluados por el organismo notificado como parte de la verificación del subsistema.

2) La declaración CE de verificación del subsistema indicará claramente:

• a) Qué componentes de interoperabilidad son componentes de interoperabilidad aptos para el uso y válidos para ser reutilizados.
• b) Confirmación de que el subsistema contiene componentes de interoperabilidad idénticos a los verificados como parte del subsistema.

6.6.3. Uso de componentes de interoperabilidad útiles en el mantenimiento

1) Se permite el uso de componentes de interoperabilidad aptos para el uso y válidos para su reutilización como recambios en el marco del mantenimiento (piezas de repuesto) para el subsistema, bajo la responsabilidad del organismo responsable de mantenimiento.

2) En cualquier caso, el organismo responsable del mantenimiento debe garantizar que los recambios de los componentes son idóneos para sus aplicaciones, se usan dentro de su campo de utilización, y permiten lograr la interoperabilidad dentro del sistema ferroviario, cumpliendo a la vez los requisitos esenciales. Esos componentes deben estar identificados y certificados de acuerdo con cualquier norma nacional o internacional, o cualquier procedimiento técnico que esté ampliamente admitido en el ámbito ferroviario.

7. IMPLEMENTACIÓN DE LA ETI DE INFRAESTRUCTURA

...

LE0000771569_20230928Párrafo primero del número 7 del anexo suprimido por el apartado 37) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.1. Plan de implementación nacional

Los Estados miembros elaborarán un plan nacional para la implementación de la presente ETI, buscando la coherencia de todo el sistema ferroviario de la Unión Europea. El plan deberá incluir todos los proyectos relativos a un subsistema de infraestructura nuevo y a la renovación y el acondicionamiento de un subsistema de infraestructura existente y deberá garantizar una migración gradual en un plazo razonable hacia un subsistema de infraestructura interoperable plenamente conforme con la presente ETI.

LE0000771569_20230928Número 7.1 del anexo redactado por el apartado 38) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.2. Aplicación de la presente ETI a un subsistema de infraestructura nuevo

1) En el caso de un subsistema de infraestructura nuevo, la aplicación de la presente ETI será obligatoria.

2) Se entiende por “subsistema de infraestructura nuevo” un subsistema de infraestructura puesto en servicio después del 28 de septiembre de 2023 que cree un itinerario o una parte de un itinerario donde actualmente no exista ninguno.

Cualquier otro subsistema de infraestructura se considerará “subsistema de infraestructura existente”.

3) Los casos siguientes se consideran un acondicionamiento y no la puesta en servicio de un subsistema de infraestructura nuevo:

• a) la modificación del trazado de parte de un itinerario existente;
• b) la creación de un baipás;
• c) la adición de una o más vías en un itinerario existente, independientemente de la distancia entre las vías originales y las que se añaden.

LE0000771569_20230928Número 7.2 del anexo redactado por el apartado 38) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.3. Aplicación de la presente ETI a un subsistema de infraestructura existente

7.3.1. Criterios de prestaciones del subsistema

Además de los casos mencionados en el punto 7.2, punto 3, se entiende por “acondicionamiento” los trabajos de modificación importante de un subsistema de infraestructura existente que den lugar al menos al cumplimiento de un código de tráfico adicional o a un cambio en la combinación declarada de códigos de tráfico (mencionados en el cuadro 2 y el cuadro 3 del punto 4.2.1).

7.3.2. Aplicación de la ETI

La conformidad con la presente ETI es obligatoria para un subsistema o una o varias de sus partes que se hayan acondicionado o renovado. Debido a las características del sistema ferroviario heredado, la conformidad del subsistema de infraestructura existente con la presente ETI puede lograrse mediante una mejora gradual de la interoperabilidad:

• 1) Para el subsistema de infraestructura acondicionado, la presente ETI será obligatoria y se aplicará al subsistema acondicionado dentro de la cobertura geográfica del acondicionamiento. La cobertura geográfica del acondicionamiento se definirá sobre la base de los emplazamientos en las vías y las referencias métricas y dará lugar al cumplimiento de todos los parámetros básicos del subsistema de infraestructura asociados a las vías que sean objeto del acondicionamiento del subsistema de infraestructura.

  La adición de uno o más carriles que permitan un ancho de vía adicional también se considerará un acondicionamiento cuando se apliquen los criterios de prestaciones del subsistema según se describe en el punto 7.3.1.

• 2) En el caso de un cambio que no sea un acondicionamiento del subsistema de infraestructura, la aplicación de la presente ETI a cada uno de los parámetros básicos (mencionados en el punto 4.2.2) afectados por el cambio será obligatoria cuando el cambio requiera la realización de un nuevo procedimiento de verificación “CE” de conformidad con el Reglamento de Ejecución (UE) 2019/250 de la Comisión (18). Serán de aplicación las disposiciones de los artículos 6 y 7 del Reglamento de Ejecución (UE) 2019/250.
• 3) En el caso de un cambio que no sea un acondicionamiento del subsistema de infraestructura, y con respecto a los parámetros básicos que no se vean afectados por el cambio, o cuando este cambio no requiera la realización de una nueva verificación “CE”, la demostración del nivel de conformidad con la presente ETI será voluntaria.
• 4) En caso de acondicionamiento o renovación del subsistema de infraestructura, no se exigirá el cumplimiento de los requisitos establecidos para líneas nuevas.
• 5) En el caso de un “trabajo importante de sustitución”, según la definición del artículo 2, punto 15, de la Directiva (UE) 2016/797, en el marco de una “renovación”, los elementos del subsistema o de una o varias de sus partes que no sean conformes con la ETI se sustituirán sistemáticamente por elementos que lo sean.
• 6) Por “sustitución en el marco de una operación de mantenimiento” se entiende toda sustitución de componentes por piezas de función y prestaciones idénticas en el marco de una operación de mantenimiento, según la definición del artículo 2, punto 17, de la Directiva (UE) 2016/797. Se realizará de conformidad con los requisitos de la presente ETI, siempre que sea razonable y económicamente viable y no requiera una verificación “CE”.
• 7) Se permiten las siguientes excepciones para un subsistema de infraestructura existente, en caso de acondicionamiento o renovación:
  • a) En caso de acondicionamiento o renovación del subsistema de infraestructura, con respecto a los parámetros de peralte y de insuficiencia de peralte regulados por el punto 4.2.4.2 y el punto 4.2.4.3, respectivamente, de la presente ETI, se permite desviarse de los valores límite indicados en la presente ETI respetando los valores límite excepcionales y aplicando las restricciones y medidas específicas que figuran en la especificación citada en el apéndice T, índice [4]. La aplicación de esta excepción no impedirá el acceso de vehículos autorizados para los valores máximos exigidos en el punto 4.2.4.3 de la presente ETI.
  • b) En el caso de un cambio que no sea un acondicionamiento del subsistema de infraestructura, serán de aplicación las siguientes condiciones relacionadas con la altura y la separación de los andenes reguladas por los puntos 4.2.9.2 y 4.2.9.3 de la presente ETI:
    • - Se permitirá aplicar otras alturas nominales de los andenes, si el cumplimiento de los valores indicados en el punto 4.2.9.2 requeriría alteraciones estructurales de cualquier elemento portante de carga.
    • - Se permitirá aplicar una separación de los andenes distinta de la indicada en el punto 4.2.9.3, punto 2, siempre que el valor de bq sea igual o mayor que bqlim.

7.3.3. Líneas existentes que no son objeto de un proyecto de renovación o acondicionamiento

Cuando un administrador de infraestructuras desee demostrar el nivel de conformidad de una línea existente con los parámetros básicos de la presente ETI, aplicará el procedimiento descrito en la Recomendación 2014/881/UE de la Comisión (19).

7.3.4. Comprobaciones de la compatibilidad con la ruta previas al uso de vehículos autorizados

El procedimiento de comprobación de la compatibilidad con la ruta que debe aplicarse y los parámetros del subsistema de infraestructura que deben utilizarse figuran en el punto 4.2.2.5 y en el apéndice D.1 de la ETI de explotación.

LE0000771569_20230928Número 7.3 del anexo redactado por el apartado 38) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.4. no se utiliza

LE0000771569_20230928Número 7.4 del anexo redactado por el apartado 38) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.5. no se utiliza

LE0000771569_20230928Número 7.5 del anexo redactado por el apartado 38) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.6. no se utiliza

LE0000771569_20230928Número 7.6 del anexo redactado por el apartado 38) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.7. Casos específicos

En redes particulares se pueden aplicar los siguientes casos específicos. Estos casos específicos se clasifican como:

• a) casos “P” : casos permanentes;
• b) casos “T” : casos temporales, donde se recomienda que el sistema que se desea alcanzar se obtenga para el 2020 [objetivo establecido en la Decisión nº 1692/96/CE del Parlamento Europeo y el Consejo (20) ].

Todos los casos específicos y sus fechas correspondientes serán objeto de revisión en el transcurso de revisiones futuras de la ETI a fin de limitar su alcance técnico y geográfico sobre la base de una evaluación de su impacto en la seguridad, la interoperabilidad, los servicios transfronterizos, los corredores de la TEN-T (en sus siglas en inglés) y las repercusiones prácticas y económicas de su conservación o eliminación. Se prestará especial atención a la disponibilidad de financiación de la UE.

Los casos específicos se limitarán a la ruta o la red cuando sean estrictamente necesarios y serán tenidos en cuenta mediante procedimientos de compatibilidad con la ruta.

LE0000645607_20190616Número 7.7 del anexo redactado por el apartado 45) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

7.7.1. Particularidades de la red en Austria

7.7.1.1. (no se utiliza)

LE0000771569_20230928Número 7.7.1.1 del anexo redactado por el apartado 39) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.7.2. Particularidades de la red en Bélgica

7.7.2.1. Separación de andenes (4.2.9.3)

Casos P

Para andenes con una altura de 550 mm y 760 mm, el valor convencional b_q0 de separación de los andenes se calculará según las siguientes fórmulas:LE0000645607_20190616Párrafo segundo del número 7.7.2.1 del anexo introducido por el apartado 46) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

7.7.3. Particularidades de la red en Bulgaria

7.7.3.1. Altura de andenes (4.2.9.2)

Casos P

Para andenes acondicionados o renovados, se permitirá una altura nominal del andén de 300 mm y 1 100 mm sobre la superficie de rodadura.

7.7.3.2. Separación de andenes (4.2.9.3)

Casos P

En lugar de los puntos 4.2.9.3(1) y 4.2.9.3(2), la separación de los andenes será:

• a) 1 650 mm para andenes con alturas de 300 mm, y
• b) 1 750 mm para andenes con alturas de 1 100 mm.

7.7.4. Particularidades de la red en Dinamarca

7.7.4.1. Altura de andenes (4.2.9.2)

Casos P

Para servicios de S-Bahn, se permitirá una altura nominal del andén de 920 mm sobre la superficie de rodadura.

7.7.5. Particularidades de la red en Estonia

7.7.5.1. Ancho de vía nominal (4.2.4.1)

Casos P

En lugar del punto 4.2.4.1(2), para el sistema de ancho de vía de 1 520 mm, el ancho de vía nominal será de 1 520 mm o 1 524 mm.

7.7.5.2. Resistencia de los puentes nuevos a las cargas de tráfico (4.2.7.1)

Casos P

Para el sistema de ancho de vía de 1 520 mm, para líneas con carga por eje de 30 t, se permitirá proyectar estructuras destinadas a soportar cargas verticales de conformidad con el modelo de cargas establecido en el apéndice M de la presente ETI.

7.7.5.3. Límite de actuación inmediata para aparatos de vía (4.2.8.6)

Casos P

En lugar del punto 4.2.8.6(3), letra a), para el sistema de ancho de vía de 1 520 mm, el valor mínimo para el paso libre de rueda en el punto más estrecho entre la contraaguja y la aguja no acoplada es de 54 mm.

7.7.6. Particularidades de la red en Finlandia

7.7.6.1. Categorías ETI de línea (4.2.1)

Casos P

En lugar de los gálibos especificados en las columnas “Gálibos” del cuadro 2 y del cuadro 3 del punto 4.2.1(6), para el ancho de vía nominal de 1 524 mm, se permitirá usar un gálibo FIN1.

7.7.6.2. Gálibo de implantación de obstáculos(4.2.3.1)

Casos P

1) En lugar de los puntos 4.2.3.1(1) y 4.2.3.1(2), para el ancho de vía nominal de 1 524 mm, el gálibo de implantación de obstáculos, tanto para las partes altas como para las partes bajas, se fijará sobre la base del gálibo FIN1. Estos gálibos se definen en el anexo D, sección D.4.4, de EN 15273-3:2013+A1:2016.

2) En lugar del punto 4.2.3.1(3), para el ancho de vía nominal de 1 524 mm, los cálculos del gálibo de implantación de obstáculos se realizarán usando el método estático, de conformidad con los requisitos de las secciones 5, 6, 10 y del anexo D, sección D.4.4, de la norma EN 15273-3:2013+A1:2016.

LE0000771569_20230928Número 7.7.6.2 del anexo redactado por el apartado 43) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.7.6.3. Distancia entre ejes de vías (4.2.3.2)

Casos P

1) En lugar del punto 4.2.3.2(1), para el ancho de vía nominal de 1 524 mm, la distancia entre ejes se fijará sobre la base del gálibo FIN1.

2) En lugar del punto 4.2.3.2(2), para el ancho de vía nominal de 1 524 mm, la distancia horizontal nominal entre ejes de vías para líneas nuevas se especificará para el diseño y no será inferior a los valores del cuadro 21; se considerarán márgenes para los efectos aerodinámicos.

3) En lugar del punto 4.2.3.2(3), para el ancho de vía nominal de 1 524 mm, la distancia entre ejes cumplirá como mínimo los requisitos para la distancia límite de instalación entre ejes, definida conforme al anexo D, sección D.4.4.5, de la norma EN 15273-3:2013+A1:2016.

LE0000771569_20230928Número 7.7.6.3 del anexo redactado por el apartado 43) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.7.6.4. Radio mínimo de las alineaciones circulares(4.2.3.4)

Casos P

En lugar del punto 4.2.3.4(3), para el ancho de vía nominal de 1 524 mm, las contracurvas (que no se encuentren en estaciones de clasificación donde los vagones se separen de uno en uno) con radios comprendidos en el margen entre 150 m y 275 m para líneas nuevas, se proyectarán de conformidad con el cuadro 22 para impedir el bloqueo de los topes.

7.7.6.5. Ancho de vía nominal (4.2.4.1)

Casos P

En lugar de punto 4.2.4.1(1), el ancho de vía nominal será 1 524 mm.

7.7.6.6. Peralte (4.2.4.2)

Casos P

1) En lugar del punto 4.2.4.2(1), para el ancho de vía nominal de 1 524 mm, el peralte de diseño no superará los 180 mm para vías con balasto y sin balasto.

2) En lugar de punto 4.2.4.2(3), para el ancho de vía nominal de 1 524 mm, para líneas nuevas con tráfico mixto o de mercancías en curvas con un radio inferior a 320 mm y una transición de peralte superior a 1 mm/m mm, el peralte se limitará al límite indicado por la siguiente fórmula

D ≤ (R - 50) × 0,7

donde D es el peralte en mm y R, el radio en m.

7.7.6.7. Longitud máxima no guiada en cruzamientos obtusos de punta fija (4.2.5.3)

Casos P

En el apéndice J, para el ancho de vía nominal de 1 524 mm:

• a) en lugar del punto (J.1)(b), el radio mínimo a través de un cruzamiento obtuso será de 200 m; para un radio entre 200-220 m, el radio pequeño se compensará con un sobreancho de vía;
• b) en lugar del punto (J.1)(c), la altura mínima del contracarril será de 39 mm.

LE0000771569_20230928Número 7.7.6.7 del anexo redactado por el apartado 40) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.7.6.8. Límite de actuación inmediata para el ancho de vía como defecto aislado (4.2.8.4)

Casos P

En lugar del punto 4.2.8.4(1), para el ancho de vía nominal de 1 524 mm, los límites de actuación inmediata de ancho de vía como defecto aislado se establecen en el cuadro 23.

7.7.6.9. Límite de actuación inmediata para el peralte (4.2.8.5)

Casos P

En lugar del punto 4.2.8.5(1), para el ancho de vía nominal de 1 524 mm, el peralte máximo autorizado en servicio es de 190 mm.

7.7.6.10. Límites de actuación inmediata para aparatos de vía (4.2.8.6)

Casos P

En lugar del punto 4.2.8.6(1), para el ancho de vía nominal de 1 524 mm, las características técnicas de los aparatos de vía cumplirán los siguientes valores en servicio:

• a) Valor máximo del paso libre de rueda en el cambio: 1 469 mm.

  Este valor se puede aumentar si el administrador de infraestructuras demuestra que el sistema de accionamiento y encerrojamiento del cambio puede resistir las fuerzas transversales de impacto de un eje montado.

• b) Valor mínimo de la cota de protección en corazones agudos de punta fija: 1 476 mm.

  Este valor se mide 14 mm por debajo de la superficie de rodadura y en la línea de referencia teórica, a una distancia adecuada hacia atrás de la punta real (PR), como se indica en el gráfico 2.

  Para corazones con retracción de punta se puede reducir este valor. En este caso, el administrador de la infraestructura demostrará que la retracción de punta es suficiente para garantizar que la rueda no golpeará la punta real (PR).

• c) Valor máximo de paso de rueda libre en las puntas del corazón: 1 440 mm.
• d) Valor máximo del paso de rueda libre en la entrada de contracarril/pata de liebre: 1 469 mm.
• e) Anchura mínima de la garganta de guía: 42 mm.
• f) Profundidad mínima de la garganta de guía: 40 mm.
• g) Altura máxima del contracarril: 55 mm.

7.7.6.11. Separación de andenes (4.2.9.3)

Casos P

En lugar de punto 4.2.9.3(1), para el ancho de vía nominal de 1 524 mm, la distancia entre el eje de la vía y el borde del andén, paralelo al plano de rodadura, se fijará sobre la base del gálibo límite de implantación de obstáculos y se define en el capítulo 13 de la norma EN 15273-3:2013+A1:2016. El gálibo límite de implantación de obstáculos se calculará sobre la base del gálibo FIN1. La distancia mínima de b_q, calculada conforme al capítulo 13 de la norma EN 15273-3:2013+A1:2016, en lo sucesivo se denominará b_qlim.

LE0000771569_20230928Número 7.7.6.11 del anexo redactado por el apartado 43) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.7.6.12. Instalaciones para la limpieza exterior de los trenes (4.2.12.3)

Casos P

En lugar del punto 4.2.12.3(1), para el ancho de vía nominal de 1 524 mm, cuando se disponga una estación de lavado, deberá poder limpiar los laterales exteriores de los trenes de uno o dos pisos entre las alturas siguientes:

• a) 330 a 4 367 mm en los trenes de un piso,
• b) 330 a 5 300 mm en los trenes de dos pisos.

7.7.6.13. Evaluación del gálibo de implantación de obstáculos(6.2.4.1)

Casos P

En lugar de punto 6.2.4.1(1), para el ancho de vía nominal de 1 524 mm, la evaluación del gálibo de implantación de obstáculos dentro de la revisión del diseño se hará comparando las secciones transversales características y considerando los resultados de los cálculos efectuados por el administrador de infraestructuras o la entidad contratante de acuerdo con las secciones 5, 6, 10 y el anexo D, sección D.4.4, de la norma EN 15273-3:2013+A1:2016.

LE0000771569_20230928Número 7.7.6.13 del anexo redactado por el apartado 43) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.7.7. Particularidades de la red en Francia

7.7.7.1. Altura de andenes (4.2.9.3)

Casos P

Para la red de ferrocarril de Ile-de-France, se permitirá una altura nominal del andén de 920 mm sobre la superficie de rodadura.

7.7.8. Particularidades de la red en Alemania

7.7.8.1. Altura de andenes (4.2.9.2)LE0000645607_20190616Rúbrica del número 7.7.8.1 del anexo redactado por el apartado 47) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

Casos P

Para servicios de S-Bahn, se permitirá una altura nominal del andén de 960 mm sobre la superficie de rodadura.

7.7.8.2. Límites de actuación inmediata para el ancho de vía como defecto aislado (4.2.8.4)

Caso P

En lugar del punto 4.2.8.4, punto 1, el ancho de vía mínimo para todas las velocidades será de 1 430 mm.

LE0000771569_20230928Número 7.7.8.2 del anexo introducido por el apartado 41) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.7.9. Particularidades de la red en Grecia

7.7.9.1. Altura de andenes (4.2.9.2)

Casos P

Se permitirá una altura nominal de los andenes de 300 mm sobre la superficie de rodadura.

7.7.10. Particularidades de la red en Italia

7.7.10.1. Separación de andenes (4.2.9.3)

Casos P

En lugar del punto 4.2.9.3(1), para los andenes con una altura de 550 mm, la distancia b_qlim [mm] entre el eje entre vías y el borde del andén, paralelo al plano de rodadura, se calculará con la siguiente fórmula:

• a) en vía recta y en el lado interior de la curva:

  b_qlim = 1 650 + 3 750/R + (g - 1 435)/2 + 11,5

• b) en el lado exterior de la curva:

  b_qlim = 1 650 + 3 750/R + (g - 1 435)/2 + 11,5 + 220 * tanδ

donde R es el radio de la vía, en metros, g es el ancho de vía, δ es el ángulo del peralte con la línea horizontal.

7.7.10.2. Conicidad equivalente (4.2.4.5)

Casos P

1) En lugar del punto 4.2.4.5.(3), se seleccionarán los valores de diseño del ancho de vía, el perfil de la cabeza de carril y la inclinación del carril en plena vía de manera que no se superen los límites de conicidad equivalente fijados en el cuadro 24.

2) En lugar de punto 4.2.4.5.(4) Los ejes montados siguientes se modelizarán sobre la vía en las condiciones de diseño (la simulación se llevará a cabo mediante los cálculos especificados en la norma EN EN 15302:2021:

• a) S 1002 como se define en el anexo C de la norma EN 13715:2020 con SR1;
• b) S 1002 como se define en el anexo C de la norma EN 13715:2020 con SR2;
• c) GV 1/40 como se define en el anexo B de la norma EN 13715:2020 con SR1;
• d) GV 1/40 como se define en el anexo B de la norma EN 13715:2020 con SR2;
• e) EPS como se define en el anexo D de la norma EN 13715:2020 con SR1.

Para SR1 y SR2 se aplicarán los siguientes valores:

• f) Para el sistema de ancho de vía de 1 435 mm SR1 = 1 420 mm y SR2 = 1 426 mm.

LE0000771569_20230928Apartado 2) del número 7.7.10.2 del anexo redactado por el apartado 42) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.7.10.3. Conicidad equivalente en servicio (4.2.11.2)

Casos P

En lugar del punto 4.2.11.2.(2), el administrador de infraestructuras medirá el ancho de vía los perfiles de la cabeza del carril en el lugar de que se trate a una distancia aproximada de 10 m. La conicidad equivalente media sobre 100 m se calculará mediante modelización con los ejes montados (a) - (e) mencionados en el punto 7.7.10.2(2) de la presente ETI con el fin de verificar el cumplimiento, a efectos de la investigación conjunta, de la conicidad equivalente límite para la vía especificada en el cuadro 14.

7.7.11. Particularidades de la red en Letonia

7.7.11.1. Resistencia de los puentes nuevos a las cargas de tráfico - Cargas verticales (4.2.7.1.1)

Casos P

1) Para el subpunto 4.2.7.1.1(1)(a), para el sistema de ancho de vía de 1 520 mm, se aplicará el modelo de carga 71 con una carga distribuida qvk de 100 kN/m.

2) ...

LE0000645607_20190616Apartado 2) del número 7.7.11.1 del anexo suprimido por el apartado 48) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

7.7.12. Particularidades de la red en Polonia

7.7.12.1. Categorías ETI de línea (4.2.1)

Casos P

En el punto 4.2.1(7), cuadro 2, y línea P3, en lugar de gálibo DE3, en líneas ferroviarias acondicionadas o renovadas en Polonia, se permitirá el gálibo G2.

7.7.12.2. Distancia entre ejes de vías (4.2.3.2)

Casos P

En lugar del punto 4.2.3.2(4), para el ancho de vía de 1 520 mm, para vías de estación para el transbordo directo de mercancías de vagón a vagón, se permitirá la distancia mínima horizontal nominal de 3,60 m.

7.7.12.3. Radio mínimo de las alineaciones circulares (4.2.3.4)

Casos P

En lugar del punto 4.2.3.4(3), para el ancho de vía de 1 520 mm, para vías que no sean principales, las contracurvas con radios en la gama entre 150 m y 250 m se proyectarán con un tramo de vía recta de como mínimo 10 m entre las curvas.

7.7.12.4. Radio mínimo de los acuerdos verticales(4.2.3.5)

Casos P

En lugar del punto 4.2.3.5(3), para el ancho de vía de 1 520 mm, el radio de los acuerdos verticales (excepto para estaciones de clasificación) será como mínimo de 2 000 m en acuerdos cóncavos o convexos.

7.7.12.5. Insuficiencia de peralte (4.2.4.3)

Casos P

En lugar del punto 4.2.4.3(3), para todo tipo de material rodante de ancho de vía de 1 520 mm, la insuficiencia de peralte no superará los 130 mm.

7.7.12.6. Cambio brusco de insuficiencia de peralte (4.2.4.4)

Casos P

En lugar del punto 4.2.4.4(3), para el ancho de vía de 1 520 mm, se aplicarán los requisitos de los puntos 4.2.4.4(1) y 4.2.4.4(2).

7.7.12.7. Límite de actuación inmediata para el alabeo de la vía (4.2.8.3)

Casos P

En lugar de los puntos 4.2.8.3(4) y 4.2.8.3(5), para el ancho de vía de 1 520 mm, se aplicarán los puntos 4.2.8.3(1) a 4.2.8.3(3).

7.7.12.8. Límite de actuación inmediata para el ancho de vía como defecto aislado (4.2.8.4)

Casos P

En lugar de los requisitos del cuadro 13 en el punto 4.2.8.4(2), los valores límite para el ancho de vía de 1 520 mm en Polonia se indican en el siguiente cuadro:

7.7.12.9. Límites de actuación inmediata para aparatos de vía (4.2.8.6)

Casos P

1) En lugar del subpunto 4.2.8.6(1)(d), para determinados tipos de desvíos de R = 190 m y corazones con tangentes de 1:9 y 1:4,444, se permitirá el valor máximo de paso libre de rueda a la entrada del contracarril/pata de liebre de 1 385 mm.

2) En lugar del punto 4.2.8.6(3), para el sistema de ancho de vía de 1 520 mm, las características técnicas de los aparatos de vía cumplirán los siguientes valores en servicio:

• a) Valor máximo del paso libre de rueda en el cambio: 1 460 mm.

  Este valor se puede aumentar si el administrador de infraestructuras demuestra que el sistema de accionamiento y encerrojamiento del cambio puede resistir las fuerzas transversales de impacto de un eje montado.

• b) Valor mínimo de la cota de protección en corazones agudos de punta fija: 1 472 mm.

  Este valor se mide 14 mm por debajo de la superficie de rodadura y en la línea de referencia teórica, a una distancia adecuada hacia atrás de la punta real (PR), como se indica en el gráfico 2.

  Para corazones con retracción de punta se puede reducir este valor. En este caso, el administrador de la infraestructura demostrará que la retracción de punta es suficiente para garantizar que la rueda no golpeará la punta real (PR).

• c) Valor máximo de paso de rueda libre en las puntas del corazón: 1 436 mm.
• d) Anchura mínima de la garganta de guía: 38 mm.
• e) Profundidad mínima de la garganta de guía: 40 mm.
• f) Altura máxima del contracarril: 55 mm.

7.7.12.10. Altura de andenes (4.2.9.2)

Casos P

1) Para andenes usados para servicios ferroviarios urbanos o suburbanos, se permitirá la altura nominal de los andenes de 960 mm por encima de la superficie de rodadura.

2) Para líneas acondicionadas o renovadas con velocidad máxima inferior a 160 km/h, se permitirá la altura nominal de andenes de 220 mm a 380 sobre la superficie de rodadura.

7.7.12.11. Conicidad equivalente en servicio (4.2.11.2)

Casos T

Hasta la introducción de equipos para la medición de elementos necesarios para el cálculo de la conicidad equivalente en servicio, en Polonia se permite no evaluar este parámetro.

7.7.12.12. Traviesas (5.3.3)

Casos P

El requisito del punto 5.3.3(2) se aplicará a velocidades superiores a 250 km/h.

7.7.13. Particularidades de la red en Portugal

7.7.13.1. Gálibo de implantación de obstáculos (4.2.3.1)

Casos P

1) En lugar del punto 4.2.3.1(1), para el sistema de ancho de vía nominal de 1 668 mm, el gálibo de implantación de obstáculos para las partes altas se fijará sobre la base de los gálibos establecidos en el cuadro 26 y el cuadro 27, que se definen en el anexo D, sección D.4.3, de la norma EN 15273-3:2013+A1:2016.

2) En lugar del punto 4.2.3.1(2), para el sistema de ancho de vía nominal de 1 668 mm, el gálibo de implantación de obstáculos para las partes bajas será conforme con el anexo D, sección D.4.3.4, de la norma EN 15273-3:2013+A1:2016.

3) En lugar del punto 4.2.3.1(3), para el sistema de ancho de vía nominal de 1 668 mm, los cálculos del gálibo de implantación de obstáculos se realizarán usando el método cinemático, de conformidad con los requisitos del anexo D, sección D.4.3, de la norma EN 15273-3:2013+A1:2016.

LE0000771569_20230928Número 7.7.13.1 del anexo redactado por el apartado 27) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.7.13.2. Distancia entre ejes de vías (4.2.3.2)

Casos P

En lugar del punto 4.2.3.2(1), para el ancho de vía nominal de 1 668 mm, la distancia entre ejes se fijará sobre la base de los contornos de referencia PTb, PTb+ o PTc, que se definen en el anexo D, sección D.4.3, de la norma EN 15273-3:2013+A1:2016.

LE0000771569_20230928Número 7.7.13.2 del anexo redactado por el apartado 43) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.7.13.3. Límite de actuación inmediata para el ancho de vía como defecto aislado (4.2.8.4)

Casos P

En lugar del punto 4.2.8.4(1), para el ancho de vía nominal de 1 668 mm, los límites de actuación inmediata de ancho de vía como defecto aislado se establecen en el cuadro 28.

7.7.13.4. Límite de actuación inmediata para aparatos de vía (4.2.8.6)

Casos P

En lugar del punto 4.2.8.6(1), para el ancho de vía nominal de 1 668 mm, las características técnicas de los aparatos de vía cumplirán los siguientes valores en servicio:

• a) Valor máximo del paso libre de rueda en el cambio: 1 618 mm.

  Este valor se puede aumentar si el administrador de infraestructuras demuestra que el sistema de accionamiento y encerrojamiento del cambio puede resistir las fuerzas transversales de impacto de un eje montado.

• b) Valor mínimo de la cota de protección en corazones agudos de punta fija: 1 625 mm.

  Este valor se mide 14 mm por debajo de la superficie de rodadura y en la línea de referencia teórica, a una distancia adecuada hacia atrás de la punta real (PR), como se indica en el gráfico 2.

  Para corazones con retracción de punta se puede reducir este valor. En este caso, el administrador de la infraestructura demostrará que la retracción de punta es suficiente para garantizar que la rueda no golpeará la punta real (PR).

• c) Valor máximo de paso de rueda libre en las puntas del corazón: 1 590 mm.
• d) Valor máximo del paso de rueda libre en la entrada de contracarril/pata de liebre: 1 618 mm.
• e) Anchura mínima de la garganta de guía: 38 mm.
• f) Profundidad mínima de la garganta de guía: 40 mm.
• g) Altura máxima del contracarril: 70 mm.

7.7.13.5. Altura de andenes (4.2.9.2)

Casos P

Para el ancho de vía nominal de 1 668 mm, para andenes acondicionados o renovados, se permitirá la altura nominal de 685 mm (uso general) o 900 mm (tráfico urbano y suburbano) sobre la superficie de rodadura para radios superiores a 300 m o 350 m, respectivamente.

LE0000645607_20190616Número 7.7.13.5 del anexo redactado por el apartado 49) del anexo II del Reglamento de Ejecución (UE) 2019/776 de la Comisión, de 16 de mayo de 2019, que modifica los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1303/2014 y (UE) 2016/919 de la Comisión y la Decisión de Ejecución 2011/665/UE de la Comisión en lo que se refiere a la armonización con la Directiva (UE) 2016/797 del Parlamento Europeo y del Consejo y la implementación de los objetivos específicos establecidos en la Decisión Delegada (UE) 2017/1474 de la Comisión («D.O.U.E.L.» 27 mayo).Vigencia: 16 junio 2019

7.7.13.6. Separación de andenes (4.2.9.3)

Casos P

1) En lugar del punto 4.2.9.3(1), para el ancho de vía nominal de 1 668 mm, la distancia entre el eje de la vía y el borde del andén paralelo al plano de rodadura (b_q), como se define en el capítulo 13 de la norma EN 15273-3:2013+A1:2016, se establecerá sobre la base del gálibo límite de implantación de obstáculos (b_qlim). El gálibo límite de implantación de obstáculos se calculará sobre la base del gálibo PTb+ definido en el anexo D, sección D.4.3, de la norma EN 15273-3:2013+A1:2016.

2) Para una vía de tres carriles, el gálibo límite de implantación de obstáculos será la envolvente exterior resultante de la superposición del gálibo de implantación de obstáculos centrado en el ancho de vía de 1 668 mm, y el gálibo de implantación de obstáculos establecido en el punto 4.2.9.3(1) centrado en el ancho de vía de 1 435 mm.

LE0000771569_20230928Número 7.7.13.6 del anexo redactado por el apartado 43) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.7.13.7. Evaluación del gálibo de implantación de obstáculos (6.2.4.1)

Casos P

En lugar de punto 6.2.4.1(1), para el ancho de vía de 1 668 mm, la evaluación del gálibo de implantación de obstáculos dentro de la revisión del diseño se debe hacer comparando las secciones transversales características y considerando los resultados de los cálculos efectuados por el administrador de la infraestructura o la entidad contratante de acuerdo con los capítulos 5, 7 y 10 y la sección D.4.3 de la norma EN 15273-3:2013+A1:2016.

LE0000771569_20230928Número 7.7.13.7 del anexo redactado por el apartado 43) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.7.13.8. Evaluación de la variación máxima de presión en los túneles (6.2.4.12)

Casos P

En lugar del punto 6.2.4.12(3), para el ancho de vía nominal de 1 668 mm, la superficie de sección transversal de referencia (constantes a lo largo de un tren) que debe considerarse será, con independencia de cada vehículo motor o remolcado:

• a) 12 m² para los vehículos diseñados para el perfil de referencia cinemático PTc,
• b) 11 m² para los vehículos diseñados para el perfil de referencia cinemático PTb y PTb+.

El gálibo del vehículo objeto de consideración se fijará sobre la base del gálibo seleccionado conforme al punto 7.7.13.1.

7.7.14. Particularidades de la red en Irlanda

7.7.14.1. Gálibo de implantación de obstáculos (4.2.3.1)

Casos P

En lugar del punto 4.2.3.1(5), para el ancho de vía nominal de 1 600 mm, se permitirá aplicar el gálibo uniforme de implantación de obstáculos IRL2 como se establece en el apéndice O de la presente ETI.

7.7.14.2. Distancia entre ejes de vías (4.2.3.2)

Casos P

En lugar del punto 4.2.3.2(6), para el sistema de ancho de vía de 1 600 mm, la distancia entre ejes de vías se fijará sobre la base de los gálibos seleccionados conforme al punto 7.7.14.1. La distancia horizontal nominal entre ejes se especificará para el diseño y no será inferior a 3,47 m para el gálibo IRL2; se considerarán márgenes para los efectos aerodinámicos.

7.7.14.3. Evaluación del gálibo de implantación de obstáculos (6.2.4.1)

Casos P

En lugar del punto 6.2.4.1(5), para el ancho de vía de 1 600 mm, se deberá realizar una evaluación del gálibo de implantación de obstáculos como una revisión del diseño haciendo una comparación con secciones transversales características y usando el gálibo de implantación de obstáculos “IRL2”, como se define en el apéndice O de la presente ETI.

7.7.15. Particularidades de la red en España

7.7.15.1. Gálibo de implantación de obstáculos (4.2.3.1)

Casos P

1) En lugar del punto 4.2.3.1(1), para el ancho de vía nominal de 1 668 mm, el gálibo de implantación de obstáculos para las partes altas se fijará sobre la base de los gálibos establecidos en el cuadro 29 y el cuadro 30, que se definen en el anexo D, sección D.4.11, de la norma EN 15273-3:2013+A1:2016.

Para líneas renovadas o acondicionadas, el gálibo de implantación de obstáculos para las partes altas se fijará sobre la base del gálibo GHE16 que se define en el anexo D, sección D.4.11, de la norma EN 15273-3:2013+A1:2016.

LE0000771569_20230928Apartado 1) del número 7.7.15.1 del anexo redactado por el apartado 43) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

2) En lugar del punto 4.2.3.1(2), para el ancho de vía nominal de 1 668 mm, el gálibo de implantación de obstáculos para las partes bajas será GEI2, como se establece en el apéndice P de la presente ETI. Cuando las vías estén equipadas con frenos de vía, se aplicará el gálibo de implantación de obstáculos para las partes bajas GEI1, como se define en el apéndice P de la presente ETI.

3) En lugar del punto 4.2.3.1(3), para el ancho de vía nominal de 1 668 mm, los cálculos del gálibo de implantación de obstáculos se realizarán usando el método cinemático, de conformidad con los requisitos del anexo D, sección D.4.11, de la norma EN 15273-3:2013+A1:2016 para las partes altas y el apéndice P de la presente ETI para las partes bajas.

LE0000771569_20230928Apartado 3) del número 7.7.15.1 del anexo redactado por el apartado 43) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.7.15.2. Distancia entre ejes de vías (4.2.3.2)

Casos P

En lugar del punto 4.2.3.2(1), para el ancho de vía nominal de 1 668 mm, la distancia entre ejes se fijará sobre la base de los gálibos de las partes altas GHE16, GEB16 o GEC16, que se definen en el anexo D, sección D.4.11, de la norma EN 15273-3:2013+A1:2016.

LE0000771569_20230928Número 7.7.15.2 del anexo redactado por el apartado 43) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

7.7.15.3. Alabeo de diseño de la vía debido a las acciones del tráfico ferroviario (4.2.7.1.6)

Casos P

En lugar del punto 4.2.7.1.6(1), para el ancho de vía nominal de 1 668 mm, el alabeo total máximo de diseño de la vía debido a las acciones del tráfico ferroviario no superará los 8 mm/3 m.

7.7.15.4. Límite de actuación inmediata para el ancho de vía como defecto aislado (4.2.8.4)

Casos P

En lugar del punto 4.2.8.4(1), para el ancho de vía nominal de 1 668 mm, los límites de actuación inmediata de ancho de vía como defecto aislado se establecen en el cuadro 31.

7.7.15.5. Límites de actuación inmediata para aparatos de vía (4.2.8.6)

Casos P

En lugar del punto 4.2.8.6(1), para el ancho de vía nominal de 1 668 mm, las características técnicas de los aparatos de vía cumplirán los siguientes valores en servicio:

• a) Valor máximo del paso libre de rueda en el cambio: 1 618 mm.

  Este valor se puede aumentar si el administrador de infraestructuras demuestra que el sistema de accionamiento y encerrojamiento del cambio puede resistir las fuerzas transversales de impacto de un eje montado.

• b) Valor mínimo de la cota de protección en corazones agudos de punta fija: 1 626 mm.

  Este valor se mide 14 mm por debajo de la superficie de rodadura y en la línea de referencia teórica, a una distancia adecuada hacia atrás de la punta real (PR), como se indica en el gráfico 2.

  Para corazones con retracción de punta se puede reducir este valor. En este caso, el administrador de la infraestructura demostrará que la retracción de punta es suficiente para garantizar que la rueda no golpeará la punta real (PR).

• c) Valor máximo de paso de rueda libre en las puntas del corazón: 1 590 mm.
• d) Valor máximo del paso de rueda libre en la entrada de contracarril/pata de liebre: 1 620 mm.
• e) Anchura mínima de la garganta de guía: 38 mm.
• f) Profundidad mínima de la garganta de guía: 40 mm.
• g) Altura máxima del contracarril: 70 mm.

7.7.15.6. Altura de andenes (4.2.9.2)

Casos P

La altura nominal de los andenes especializados para:

• a) tráfico de cercanías o regional o
• b) tráfico de cercanías y de larga distancia
• c) tráfico regional y de larga distancia

que realicen parada en servicio normal, se permitirá que sea de 680 mm para radios de 300 m y más por encima de la superficie de rodadura.

7.7.15.7. Separación de andenes (4.2.9.3)

Casos P

1) En lugar del punto 4.2.9.3(1), para el ancho de vía nominal de 1 668 mm, la distancia entre el eje de la vía y el borde del andén paralelo al plano de rodadura (b_q), como se define en el capítulo 13 de la norma EN 15273-3:2013+A1:2016, se establecerá sobre la base del gálibo límite de implantación de obstáculos (b_qlim). El gálibo límite de implantación de obstáculos se calculará sobre la base de los gálibos de partes altas GHE16 o GEC16, que se definen en el anexo D.4.11 de la norma EN 15273-3:2013+A1:2016.

LE0000771569_20230928Apartado 1) del número 7.7.15.7 del anexo redactado por el apartado 43) del anexo II del Reglamento de Ejecución (UE) 2023/1694 de la Comisión, de 10 de agosto de 2023, por el que se modifican los Reglamentos (UE) n.º 321/2013, (UE) n.º 1299/2014, (UE) n.º 1300/2014, (UE) n.º 1301/2014, (UE) n.º 1302/2014 y (UE) n.º 1304/2014 y el Reglamento de Ejecución (UE) 2019/777 («D.O.U.E.L.» 8 septiembre)Vigencia: 28 septiembre 2023

2) Para una vía de tres carriles, el gálibo límite de implantación de obstáculos será la envolvente exterior resultante de la superposición del gálibo límite de implantación de obstáculos centrado en el ancho de vía de 1 668 mm, y el gálibo límite de implantación de obstáculos establecido en el punto 4.2.9.3(1) centrado en el ancho de vía de 1 435 mm.

7.7.15.8. Evaluación del gálibo de implantación de obstáculos (6.2.4.1)

Casos P
