ANEXO

DOCUMENTO BÁSICO HR

Protección frente al ruido

Introducción

I. Objeto

Este Documento Básico (DB) tiene por objeto establecer reglas y procedimientos que permiten cumplir las exigencias básicas de protección frente al ruido. La correcta aplicación del DB supone que se satisface el requisito básico «Protección frente al ruido».

Tanto el objetivo del requisito básico «Protección frente al ruido», como las exigencias básicas se establecen en el artículo 14 de la Parte I de este CTE y son los siguientes:

Artículo 14. Exigencias básicas de protección frente al ruido (HR) El objetivo del requisito básico «Protección frente el ruido» consiste en limitar, dentro de los edificios y en condiciones normales de utilización, el riesgo de molestias o enfermedades que el ruido pueda producir a los usuarios como consecuencia de las características de su proyecto, construcción, uso y mantenimiento. Para satisfacer este objetivo, los edificios se proyectarán, construirán y mantendrán de tal forma que los elementos constructivos que conforman sus recintos tengan unas características acústicas adecuadas para reducir la transmisión del ruido aéreo, del ruido de impactos y del ruido y vibraciones de las instalaciones propias del edificio, y para limitar el ruido reverberante de los recintos. El Documento Básico «DB HR Protección frente al ruido» especifica parámetros objetivos y sistemas de verificación cuyo cumplimiento asegura la satisfacción de las exigencias básicas y la superación de los niveles mínimos de calidad propios del requisito básico de protección frente al ruido.

II. Ámbito de aplicación

El ámbito de aplicación de este DB es el que se establece con carácter general para el CTE en su artículo 2 (Parte I) exceptuándose los casos que se indican a continuación:

• a) los recintos ruidosos, que se regirán por su reglamentación específica;
• b) los recintos y edificios de pública concurrencia destinados a espectáculos, tales como auditorios, salas de música, teatros, cines, etc., que serán objeto de estudio especial en cuanto a su diseño para el acondicionamiento acústico, y se considerarán recintos de actividad respecto a las unidades de uso colindantes a efectos de aislamiento acústico; Documento Básico DB HR, Introducción II b), modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• c) las aulas y las salas de conferencias cuyo volumen sea mayor que 350 m³, que serán objeto de un estudio especial en cuanto a su diseño para el acondicionamiento acústico, y se considerarán recintos protegidos respecto de otros recintos y del exterior a efectos de aislamiento acústico; Documento Básico DB HR, Introducción II c), modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• d) las obras de ampliación, modificación, reforma o rehabilitación en los edificios existentes, salvo cuando se trate de rehabilitación integral. Asimismo quedan excluidas las obras de rehabilitación integral de los edificios protegidos oficialmente en razón de su catalogación, como bienes de interés cultural, cuando el cumplimiento de las exigencias suponga alterar la configuración de su fachada o su distribución o acabado interior, de modo incompatible con la conservación de dichos edificios.

El contenido de este DB se refiere únicamente a las exigencias básicas relacionadas con el requisito básico «Protección frente al ruido». También deben cumplirse las exigencias básicas de los demás requisitos básicos, lo que se posibilita mediante la aplicación del DB correspondiente a cada uno de ellos.

III. Criterios generales de aplicación

Pueden utilizarse otras soluciones diferentes a las contenidas en este DB, en cuyo caso deberá seguirse el procedimiento establecido en el artículo 5 del CTE y deberá documentarse en el proyecto el cumplimiento de las exigencias básicas.

El Catálogo de Elementos Constructivos del CTE aporta valores para determinadas características técnicas exigidas en este documento básico. Los valores que el Catálogo asigna a soluciones constructivas que no se fabrican industrialmente sino que se generan en la obra tienen garantía legal en cuanto a su aplicación en los proyectos, mientras que para los productos de construcción fabricados industrialmente dichos valores tienen únicamente carácter genérico y orientativo.

Cuando se cita una disposición reglamentaria en este DB debe entenderse que se hace referencia a la versión vigente en el momento en el que se aplica el mismo. Cuando se cita una UNE debe entenderse que se hace referencia a la versión que se indica, aún cuando exista una versión posterior, excepto cuando se trate de normas UNE correspondientes a normas EN o EN ISO cuya referencia haya sido publicada en el diario oficial de la Unión Europea en el marco de la aplicación de la Directiva 89/106/CE sobre productos de construcción, en cuyo caso la cita debe relacionarse con la versión de dicha referencia.

Como ayuda a la aplicación del Documento Básico DB-HR Protección frente al ruido, el Ministerio de Vivienda elaborará y mantendrá actualizada una Guía de aplicación del DB-HR, de carácter no vinculante, en la que se establecerán aclaraciones a conceptos y procedimientos y ejemplos de aplicación y que incluirá además unas fichas correspondientes a los diferentes apartados del DB, diseño, ejecución y control, con detalles constructivos, secuencias del proceso de ejecución, listados de chequeo en control, etc. Esta guía se considerará Documento Reconocido a efectos de su aplicación.

IV. Condiciones particulares para el cumplimiento del DB-HR

La aplicación de los procedimientos de este DB se llevará a cabo de acuerdo con las condiciones particulares que en el mismo se establecen y con las condiciones generales para el cumplimiento del CTE, las condiciones de proyecto, las condiciones en la ejecución de las obras y las condiciones del edificio que figuran en los artículos 5, 6, 7 y 8, respectivamente, de la Parte I del CTE.

V. Terminología

A efectos de aplicación de este DB, los términos que figuran en letra cursiva deben utilizarse conforme al significado y a las condiciones que se establecen para cada uno de ellos, bien en el Anejo A de este DB, cuando se trate de términos relacionados únicamente con el requisito básico «Protección frente al ruido», bien en el Anejo III de la Parte I del CTE, cuando sean términos de uso común en el conjunto del Código.

Índice

1 Generalidades

1.1 Procedimiento de verificación

2 Caracterización y cuantificación de las exigencias

2.1 Valores límite de aislamiento

2.2 Valores límite de tiempo de reverberación

2.3 Ruido y vibraciones de las instalaciones

3 Diseño y dimensionado

3.1 Aislamiento acústico a ruido aéreo y a ruido de impactos

3.2 Tiempo de reverberación y absorción acústica

3.3 Ruido y vibraciones de las instalaciones

4 Productos de construcción

4.1 Características exigibles a los productos

4.2 Características exigibles a los elementos constructivos

4.3 Control de recepción en obra de productos

5 Construcción

5.1 Ejecución

5.2 Control de la ejecución

5.3 Control de la obra terminada

6 Mantenimiento y conservación

Anejo A. Terminología

Anejo B. Notación

Anejo C. Normas de referencia

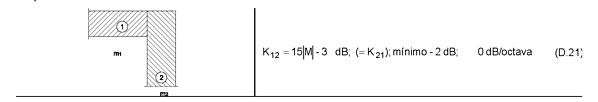

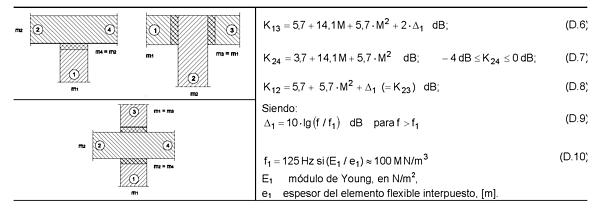

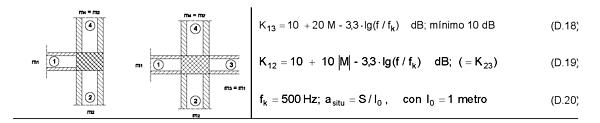

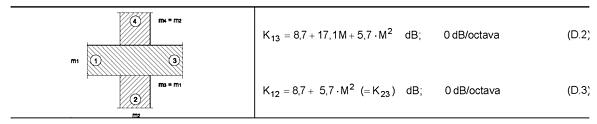

Anejo D. Cálculo del índice de reducción de vibraciones en uniones de elementos constructivos

Anejo E. Medida y valoración de la mejora del índice de reducción acústica, ΔR, y de la reducción del nivel de presión de ruido de impactos, ΔL, de revestimientos

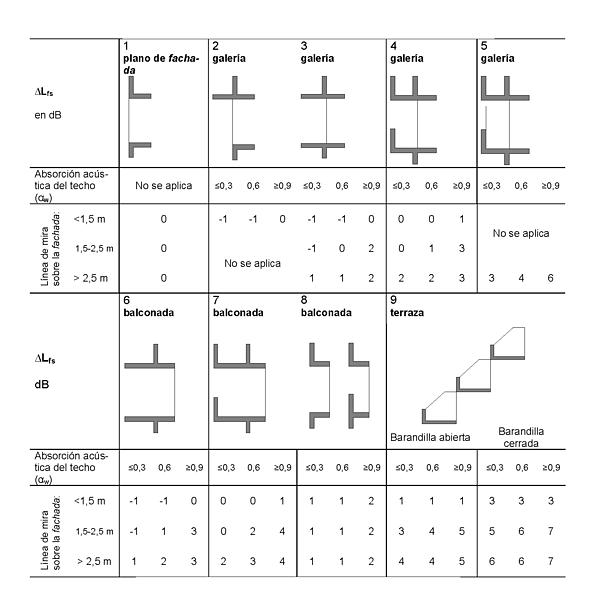

Anejo F. Estimación numérica de la diferencia de niveles debida a la forma de la fachada

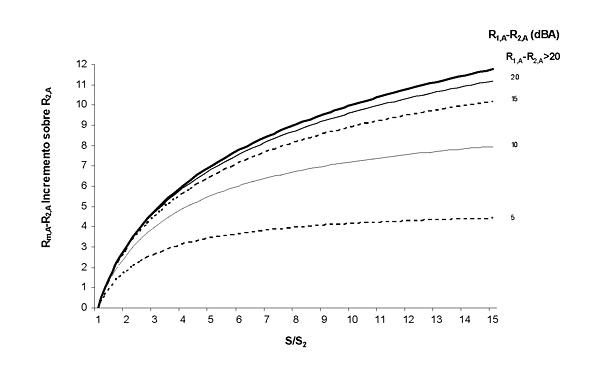

Anejo G. Cálculo del aislamiento acústico de elementos constructivos mixtos

Anejo H. Guía de uso de las magnitudes de aislamiento en relación con las exigencias

Anejo I. Opción simplificada para vivienda unifamiliar adosada Documento Básico DB HR, Índice, modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

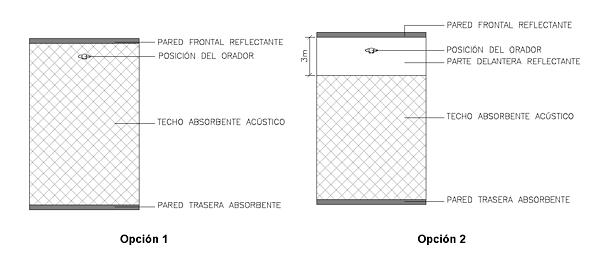

Anejo J. Recomendaciones de diseño acústico para aulas y salas de conferencias Documento Básico DB HR, Índice, modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

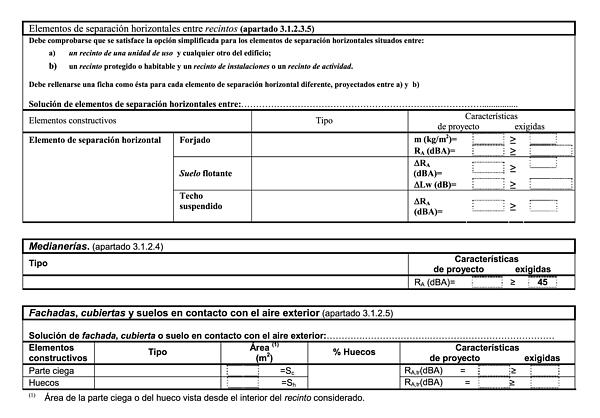

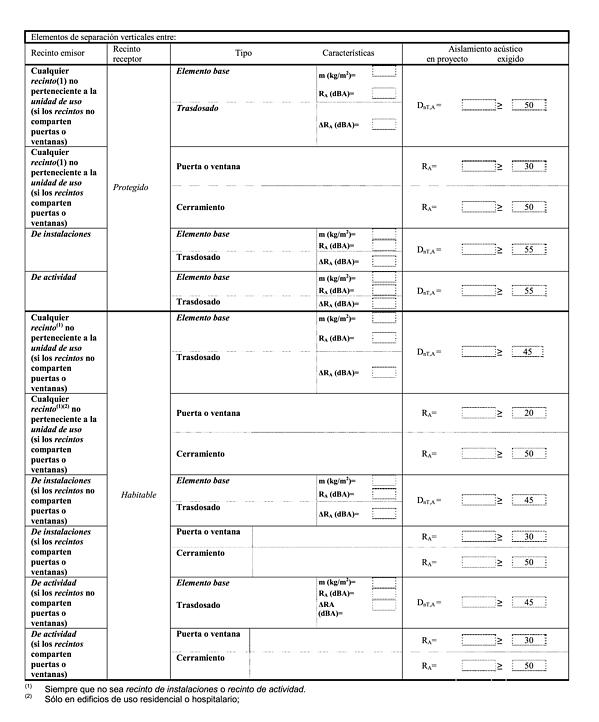

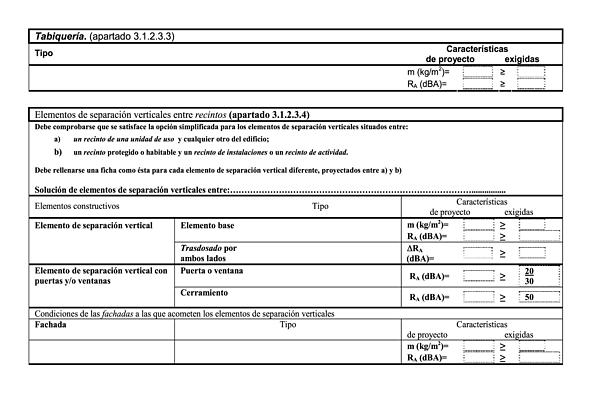

Anejo K. Fichas justificativas Documento Básico DB HR, Índice, modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

1. Generalidades

1.1. Procedimiento de verificación

• 1. Para satisfacer las exigencias del CTE en lo referente a la protección frente al ruido deben:
  • a) alcanzarse los valores límite de aislamiento acústico a ruido aéreo y no superarse los valores límite de nivel de presión de ruido de impactos (aislamiento acústico a ruido de impactos) que se establecen en el apartado 2.1;
  • b) no superarse los valores límite de tiempo de reverberación que se establecen en el apartado 2.2;
  • c) cumplirse las especificaciones del apartado 2.3 referentes al ruido y a las vibraciones de las instalaciones.
• 2. Para la correcta aplicación de este documento debe seguirse la secuencia de verificaciones que se expone a continuación:
  • a) cumplimiento de las condiciones de diseño y de dimensionado del aislamiento acústico a ruido aéreo y del aislamiento acústico a ruido de impactos de los recintos de los edificios; esta verificación puede llevarse a cabo por cualquiera de los procedimientos siguientes:
    • i) mediante la opción simplificada, comprobando que se adopta alguna de las soluciones de aislamiento propuestas en el apartado 3.1.2.
    • ii) mediante la opción general, aplicando los métodos de cálculo especificados para cada tipo de ruido, definidos en el apartado 3.1.3; Independientemente de la opción elegida, deben cumplirse las condiciones de diseño de las uniones entre elementos constructivos especificadas en el apartado 3.1.4.
  • b) cumplimiento de las condiciones de diseño y dimensionado del tiempo de reverberación y de absorción acústica de los recintos afectados por esta exigencia, mediante la aplicación del método de cálculo especificado en el apartado 3.2.
  • c) cumplimiento de las condiciones de diseño y dimensionado del apartado 3.3 referentes al ruido y a las vibraciones de las instalaciones.
  • d) cumplimiento de las condiciones relativas a los productos de construcción expuestas en el apartado 4.
  • e) cumplimiento de las condiciones de construcción expuestas en el apartado 5.
  • f) cumplimiento de las condiciones de mantenimiento y conservación expuestas en el apartado 6.
• 3. Para satisfacer la justificación documental del proyecto, deben cumplimentarse las fichas justificativas del Anejo K, que se incluirán en la memoria del proyecto. Documento Básico DB HR, Capítulo 1, apartado 1.1, punto 3, modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

2. Caracterización y cuantificación de las exigencias

• 1. Para satisfacer las exigencias básicas contempladas en el artículo 14 de este Código deben cumplirse las condiciones que se indican a continuación, teniendo en cuenta que estas condiciones se aplicarán a los elementos constructivos totalmente acabados, es decir, albergando las instalaciones del edificio o incluyendo cualquier actuación que pueda modificar las características acústicas de dichos elementos.
• 2. Con el cumplimiento de las exigencias anteriores se entenderá que el edificio es conforme con las exigencias acústicas derivadas de la aplicación de los objetivos de calidad acústica al espacio interior de las edificaciones incluidas en la Ley 37/2003, de 17 de noviembre, del Ruido y sus desarrollos reglamentarios.

2.1. Valores límite de aislamiento

2.1.1. Aislamiento acústico a ruido aéreo

Los elementos constructivos interiores de separación, así como las fachadas, las cubiertas, las medianerías y los suelos en contacto con el aire exterior que conforman cada recinto de un edificio deben tener, en conjunción con los elementos constructivos adyacentes, unas características tales que se cumpla:

• a) En los recintos protegidos:
  • i) Protección frente al ruido generado en recintos pertenecientes en la misma unidad de uso en edificios de uso residencial privado:
    • - El índice global de reducción acústica, ponderado A, R _A , de la tabiquería no será menor que 33 dBA.
    Documento Básico DB HR, Capítulo 2, punto 2.1.1, a), i), modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
  • ii) Protección frente al ruido generado en recintos no pertenecientes a la misma unidad de uso.

    El aislamiento acústico a ruido aéreo, D _nT,A , entre un recinto protegido y cualquier otro del edificio no perteneciente a la misma unidad de uso y que no sea recinto de instalaciones o de actividad , colindante vertical u horizontalmente con él, no será menor que 50 dBA, siempre que no compartan puertas o ventanas.

    Cuando sí las compartan, el índice global de reducción acústica, ponderado A, R _A , de éstas no será menor que 30 dBA y el índice global de reducción acústica, ponderado A, R _A , del cerramiento no será menor que 50 dBA.

    Documento Básico DB HR, Capítulo 2, punto 2.1.1, a), ii), modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril (Corrección de errores y erratas «B.O.E.» 23 septiembre 2009).Vigencia: 24 abril 2009
  • iii) Protección frente al ruido generado en recintos de instalaciones y en recintos de actividad :

    El aislamiento acústico a ruido aéreo , D _nT,A , entre un recinto protegido y un recinto de instalaciones o un recinto de actividad , colindante vertical u horizontalmente con él, no será menor que 55 dBA.

    Documento Básico DB HR, Capítulo 2,l punto 2.1.1, a), iii), modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
  • iv) Protección frente al ruido procedente del exterior:

    El aislamiento acústico a ruido aéreo , D _2m,nT,Atr , entre un recinto protegido y el exterior no será menor que los valores indicados en la tabla 2.1, en función del uso del edificio y de los valores del índice de ruido día, L _d , definido en el Anexo I del Real Decreto 1513/2005, de 16 de diciembre , de la zona donde se ubica el edificio.

    Documento Básico DB HR, Capítulo 2, punto 2.1.1, a), iv), modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
  • v) ...
  • Documento Básico DB HR, Capítulo 2, letra v), eliminada por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
  • -
    • Tabla 2.1 Valores de aislamiento acústico a ruido aéreo, D_2m,nT,Atr, en dBA, entre un recinto protegido y el exterior, en función del índice de ruido día, L_d.

      **





      Documento Básico DB HR, Capítulo 2, tabla 2.1, modificada por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
    • - El valor del índice de ruido día, L _d , puede obtenerse en las administraciones competentes o mediante consulta de los mapas estratégicos de ruido. En el caso de que un recinto pueda estar expuesto a varios valores de L _d , como por ejemplo un recinto en esquina, se adoptará el mayor valor. Documento Básico DB HR, Capítulo 2, comentarios Tabla 2.1, modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
    • - Cuando no se disponga de datos oficiales del valor del índice de ruido día, L_d, se aplicará el valor de 60 dBA para el tipo de área acústica relativo a sectores de territorio con predominio de suelo de uso residencial. Para el resto de áreas acústicas, se aplicará lo dispuesto en las normas reglamentarias de desarrollo de la Ley 37/2003, de 17 de noviembre, del Ruido en lo referente a zonificación acústica, objetivos de calidad y emisiones acústicas.
    • - Cuando se prevea que algunas fachadas, tales como fachadas de patios de manzana cerrados o patios interiores, así como fachadas exteriores en zonas o entornos tranquilos, no van a estar expuestas directamente al ruido de automóviles, aeronaves, de actividades industriales, comerciales o deportivas, se considerará un índice de ruido día, L_d, 10 dBA menor que el índice de ruido día de la zona.
    • - Cuando en la zona donde se ubique el edificio el ruido exterior dominante sea el de aeronaves según se establezca en los mapas de ruido correspondientes, el valor de aislamiento acústico a ruido aéreo, D_2m,nT,Atr, obtenido en la tabla 2.1 se incrementará en 4 dBA.
• b) En los recintos habitables:
  • i) Protección frente al ruido generado en recintos pertenecientes a la misma unidad de uso, en edificios de uso residencial privado: Documento Básico DB HR, Capítulo 2, 2.1.1, letra b), apartado i), modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
    • - El índice global de reducción acústica, ponderado A, R_A, de la tabiquería no será menor que 33 dBA.
  • ii) Protección frente al ruido generado en recintos no pertenecientes a la misma unidad de uso :
    • - El aislamiento acústico a ruido aéreo , D _nT,A , entre un recinto habitable y cualquier otro del edificio no perteneciente a la misma unidad de uso y que no sea recinto de instalaciones o de actividad , colindante vertical u horizontalmente con él, no será menor que 45 dBA, siempre que no compartan puertas o ventanas.

      Cuando sí las compartan y sean edificios de uso residencial (público o privado) u hospitalario, el índice global de reducción acústica, ponderado A, R _A , de éstas, no será menor que 20 dBA y el índice global de reducción acústica, ponderado A, R _A , del cerramiento no será menor que 50 dBA.

    Documento Básico DB HR, Capítulo 2, 2.1.1, letra b), apartado ii), modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril (Corrección de errores y erratas «B.O.E.» 23 septiembre 2009).Vigencia: 24 abril 2009
  • iii) Protección frente al ruido generado en recintos de instalaciones y en recintos de actividad : Documento Básico DB HR, Capítulo 2, 2.1.1, letra b), apartado iii), modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
    • - El aislamiento acústico a ruido aéreo , D _nT,A , entre un recinto habitable y un recinto de instalaciones , o un recinto de actividad , colindantes vertical u horizontalmente con él, siempre que no compartan puertas, no será menor que 45 dBA. Cuando sí las compartan, el índice global de reducción acústica, ponderado A, R _A , de éstas no será menor que 30 dBA y el índice global de reducción acústica, ponderado A, R _A , del cerramiento no será menor que 50 dBA. Documento Básico DB HR, Capítulo 2, 2.1.1, letra b), apartado iii), referencia, modificada por el apartado ocho de la Orden VIV/984/2009, de 15 de abril (Corrección de errores y erratas «B.O.E.» 23 septiembre 2009).Vigencia: 24 abril 2009
  • iv) ...
  • Documento Básico DB HR, Capítulo 2, 2.1.1, letra b), apartado iv), eliminado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• c) En los recintos habitables y recintos protegidos colindantes con otros edificios:

  El aislamiento acústico a ruido aéreo (D_2m,nT,Atr) de cada uno de los cerramientos de una medianería entre dos edificios no será menor que 40 dBA o alternativamente el aislamiento acústico a ruido aéreo (D_nT,A) correspondiente al conjunto de los dos cerramientos no será menor que 50 dBA.

2.1.2. Aislamiento acústico a ruido de impactos

Los elementos constructivos de separación horizontales deben tener, en conjunción con los elementos constructivos adyacentes, unas características tales que se cumpla para los recintos protegidos:

• a) En los recintos protegidos :
  • i) Protección frente al ruido generado en recintos no pertenecientes a la misma unidad de uso :

    El nivel global de presión de ruido de impactos , L' _nT,w , en un recinto protegido colindante vertical, horizontalmente o que tenga una arista horizontal común con cualquier otro del edificio, no perteneciente a la misma unidad de uso y que no sea recinto de instalaciones o de actividad , no será mayor que 65 dB.

    Esta exigencia no es de aplicación en el caso de recintos protegidos colindantes horizontalmente con una escalera.

  • ii) Protección frente al ruido generado en recintos de instalaciones o en recintos de actividad :

    El nivel global de presión de ruido de impactos , L' _nT,w , en un recinto protegido colindante vertical, horizontalmente o que tenga una arista horizontal común con un recinto de actividad o con un recinto de instalaciones no será mayor que 60 dB.

  Documento Básico DB HR, Capítulo 2, 2.1.2, letra a), modificada por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• b) En los recintos habitables:
  • i) Protección frente al ruido generado de recintos de instalaciones o en recintos de actividad :

    El nivel global de presión de ruido de impactos , L' _nT,w , en un recinto habitable colindante vertical, horizontalmente o que tenga una arista horizontal común con un recinto de actividad o con un recinto de instalaciones no será mayor que 60 dB.

  Documento Básico DB HR, Capítulo 2, 2.1.2, letra b), modificada por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• c) ...
• Documento Básico DB HR, Capítulo 2, 2.1.2, letra c), eliminada por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

2.2. Valores límite de tiempo de reverberación

• 1. En conjunto los elementos constructivos, acabados superficiales y revestimientos que delimitan un aula o una sala de conferencias, un comedor y un restaurante, tendrán la absorción acústica suficiente de tal manera que:
  • a) El tiempo de reverberación en aulas y salas de conferencias vacías (sin ocupación y sin mobiliario), cuyo volumen sea menor que 350 m³, no será mayor que 0,7 s.
  • b) El tiempo de reverberación en aulas y en salas de conferencias vacías, pero incluyendo el total de las butacas, cuyo volumen sea menor que 350 m³, no será mayor que 0,5 s.
  • c) El tiempo de reverberación en restaurantes y comedores vacíos no será mayor que 0,9 s.
• 2. Para limitar el ruido reverberante en las zonas comunes los elementos constructivos, los acabados superficiales y los revestimientos que delimitan una zona común de un edificio de uso residencial público, docente y hospilatario colindante con recintos protegidos [0]c[0]on (sic) los que comparten puertas, tendrán la absorción acústica suficiente de tal manera que el área de absorción acústica equivalente, A, sea al menos 0,2 m² por cada metro cúbico del volumen del recinto . Documento Básico DB HR, Capítulo 2, 2.2, apartado 2, modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

2.3. Ruido y vibraciones de las instalaciones

• 1. Se limitarán los niveles de ruido y de vibraciones que las instalaciones puedan transmitir a los recintos protegidos y habitables del edificio a través de las sujeciones o puntos de contacto de aquellas con los elementos constructivos, de tal forma que no se aumenten perceptiblemente los niveles debidos a las restantes fuentes de ruido del edificio.
• 2. El nivel de potencia acústica máximo de los equipos generadores de ruido estacionario (como los quemadores, las calderas, las bombas de impulsión, la maquinaria de los ascensores, los compresores, grupos electrógenos, extractores, etc) situados en recintos de instalaciones , así como las rejillas y difusores terminales de instalaciones de aire acondicionado, será tal que se cumplan los niveles de inmisión en los recintos colindantes, expresados en el desarrollo reglamentario de la Ley 37/2003 del Ruido. Documento Básico DB HR, Capítulo 2, 2.3, punto 2, modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 3. El nivel de potencia acústica máximo de los equipos situados en cubiertas y zonas exteriores anejas, será tal que en el entorno del equipo y en los recintos habitables y protegidos no se superen los objetivos de calidad acústica correspondientes. Documento Básico DB HR, Capítulo 2, 2.3, punto 3, introducido por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 4. Además se tendrán en cuenta las especificaciones de los apartados 3.3, 3.1.4.1.2, 3.1.4.2.2 y 5.1.4. Documento Básico DB HR, Capítulo 2, 2.3, punto 4, introducido por el apartado ocho de la Orden VIV/984/2009, de 15 de abril (Corrección de errores y erratas «B.O.E.» 23 septiembre 2009).Vigencia: 24 abril 2009

3. Diseño y dimensionado

3.1. Aislamiento acústico a ruido aéreo y a ruido de impactos

3.1.1. Datos previos y procedimiento

• 1. Para el diseño y dimensionado de los elementos constructivos, puede elegirse una de las dos opciones, simplificada o general, que figuran en los apartados 3.1.2 y 3.1.3 respectivamente.
• 2. En ambos casos, para la definición de los elementos constructivos que proporcionan el aislamiento acústico a ruido aéreo , deben conocerse sus valores de masa por unidad de superficie, m, y de índice global de reducción acústica, ponderado A, R _A , y, para el caso de ruido de impactos, además de los anteriores, el nivel global de presión de ruido de impactos normalizado, L _n,w . Los valores de R _A y de L _n,w pueden obtenerse mediante mediciones en laboratorio según los procedimientos indicados en la normativa correspondiente contenida en el Anejo C, del Catálogo de Elementos Constructivos u otros Documentos Reconocidos o mediante otros métodos de cálculo sancionados por la práctica. Documento Básico DB HR, Capítulo 3, 3.1.1, apartado 2, modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 3. También debe conocerse el valor del índice de ruido día, L_d, de la zona donde se ubique el edificio, como se establece en el apartado 2.1.1.

3.1.2. Opción simplificada: Soluciones de aislamiento acústico

• 1. La opción simplificada proporciona soluciones de aislamiento que dan conformidad a las exigencias de aislamiento a ruido aéreo y a ruido de impactos.
• 2. Una solución de aislamiento es el conjunto de todos los elementos constructivos que conforman un recinto (tales como elementos de separación verticales y horizontales, tabiquería, medianerías, fachadas y cubiertas) y que influyen en la transmisión del ruido y de las vibraciones entre recintos adyacentes o entre el exterior y un recinto. (Véase figura 3.1).

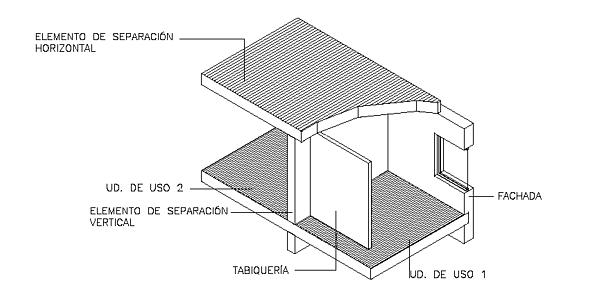

  Figura 3.1. Elementos que componen dos recintos y que influyen en la transmisión de ruido entre ambos

• 3. Para cada uno de dichos elementos constructivos se establecen en tablas los valores mínimos de los parámetros acústicos que los definen, para que junto con el resto de condiciones establecidas en este DB, particularmente en el punto 3.1.4, se satisfagan los valores límite de aislamiento establecidos en el apartado 2.1.

3.1.2.1. Condiciones de aplicación

• 1. La opción simplificada es válida para edificios de cualquier uso. En el caso de vivienda unifamiliar adosada, puede aplicarse el Anejo I. Documento Básico DB HR, Capítulo 3, 3.1.2.1, punto 1, modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 2. La opción simplificada es válida para edificios con una estructura horizontal resistente formada por forjados de hormigón macizos o aligerados, o forjados mixtos de hormigón y chapa de acero. Documento Básico DB HR, Capítulo 3, 3.1.2.1, punto 2, modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

3.1.2.2. Procedimiento de aplicación

Para el diseño y dimensionado de los elementos constructivos, deben elegirse:

• a) la tabiquería;
• b) los elementos de separación horizontales y los verticales (véase apartado 3.1.2.3):
  • i) entre unidades de uso diferentes o entre una unidad de uso y cualquier otro recinto del edificio que no sea de instalaciones o de actividad ; Documento Básico DB HR, Capítulo 3, 3.1.2.2, letra b), apartado i), modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
  • ii) entre un recinto protegido o un recinto de habitable y un recinto de actividad o un recinto de instalaciones ; Documento Básico DB HR, Capítulo 3, 3.1.2.2, letra b), apartado ii), modificado por el apartado ocho de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• c) las medianerías (véase apartado 3.1.2.4);
• d) las fachadas, las cubiertas y los suelos en contacto con el aire exterior. (véase apartado 3.1.2.5)

3.1.2.3. Elementos de separación

3.1.2.3.1. Definición y composición de los elementos de separación

• 1. Los elementos de separación verticales son aquellas particiones verticales que separan una unidad de uso de cualquier recinto del edificio o que separan recintos protegidos o habitables de recintos de instalaciones o de actividad (Véase figura 3.2). En esta opción se contemplan los siguientes tipos: Documento Básico DB HR, Capítulo 3, 3.1.2.3.1, punto 1 párrafo introductorio, modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril. Vigencia: 24 abril 2009
  • a) tipo 1: Elementos compuestos por un elemento base de una o dos hojas de fábrica, hormigón o paneles prefabricados pesados (Eb), sin trasdosado o con un trasdosado por ambos lados (Tr);
  • b) tipo 2: Elementos de dos hojas de fábrica o paneles prefabricado pesados (Eb), con bandas elásticas en su perímetro dispuestas en los encuentros de, al menos, una de las hojas con forjados, suelos, techos, pilares y fachadas;
  • c) tipo 3: Elementos de dos hojas de entramado autoportante (Ee).

  En todos los elementos de dos hojas, la cámara debe ir rellena con un material absorbente acústico o amortiguador de vibraciones.

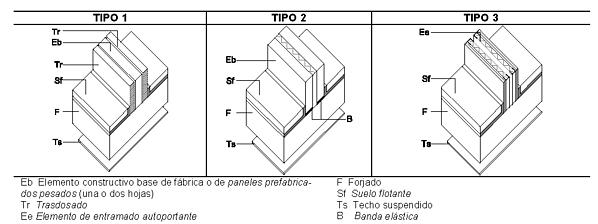

  Figura 3.2. Composición de los elementos de separación entre recintos

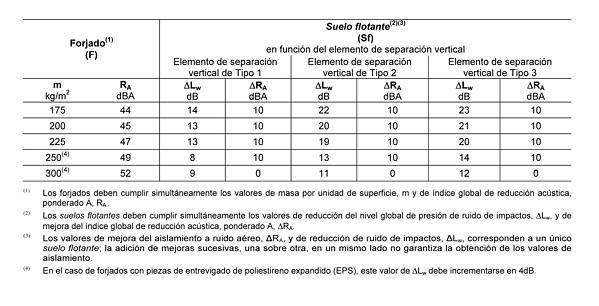

• 2. Los elementos de separación horizontales son aquellos que separan una unidad de uso , de cualquier otro recinto del edificio o que separan un recinto protegido o un recinto habitable de un recinto de instalaciones o de un recinto de actividad . Documento Básico DB HR, Capítulo 3, 3.1.2.3.1, punto 2, modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril. Vigencia: 24 abril 2009

  Los elementos de separación horizontales están formados por el forjado (F), el suelo flotante (Sf) y, en algunos casos, el techo suspendido (Ts). (Véase figura 3.2).

• 3. La tabiquería está formada por el conjunto de particiones interiores de una unidad de uso. En esta opción se contemplan los tipos siguientes (Véase figura 3.3):
  • a) tabiquería de fábrica o de paneles prefabricados pesados con apoyo directo en el forjado o en el suelo flotante, sin interposición de bandas elásticas;
  • b) tabiquería de fábrica o de paneles prefabricados pesados con bandas elásticas dispuestas al menos en los encuentros inferiores con los forjados, o apoyada sobre el suelo flotante; Documento Básico DB HR, Capítulo 3, 3.1.2.3.1, punto 3, letra b) modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
  • c) tabiquería de entramado autoportante.

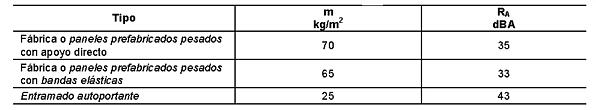

    Figura 3.3. Tipo de tabiquería

    Documento Básico DB HR, Capítulo 3, 3.1.2.3.1, punto 3, figura 3.3 modificada por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 4. Las soluciones de elementos de separación de este apartado son válidas para los tipos de fachadas y medianerías siguientes:
  • a) de una hoja de fábrica o de hormigón; Documento Básico DB HR, Capítulo 3, 3.1.2.3.1, punto 4, letra a) modificada por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
  • b) de dos hojas: ventilada y no ventilada:
    • i) con hoja exterior, que puede ser:
      • - pesada: fábrica u hormigón
      • - ligera: elementos prefabricados ligeros como panel sándwich o GRC.
    • iI) (sic) con una hoja interior, que puede ser de:
      • - fábrica, hormigón o paneles prefabricados pesados , ya sea con apoyo directo en el forjado, en el suelo flotante o con bandas elásticas ;
      • - entramado autoportante.
    Documento Básico DB HR, Capítulo 3, 3.1.2.3.1, punto 4, letra b) modificada por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril. Vigencia: 24 abril 2009

3.1.2.3.2. Parámetros acústicos de los elementos constructivos

Los parámetros que definen cada elemento constructivo son los siguientes:

• a) Para el elemento de separación vertical, la tabiquería y la fachada:
  • i) m, masa por unidad de superficie del elemento base, en kg/m²;
  • ii) R_A, índice global de reducción acústica, ponderado A, del elemento base, en dBA;
  • iii) ΔR_A, mejora del índice global de reducción acústica, ponderado A, en dBA, debida al trasdosado.
• b) Para el elemento de separación horizontal:
  • i) m, masa por unidad de superficie del forjado, en kg/m², que corresponde al valor de masa por unidad de superficie de la sección tipo del forjado, excluyendo ábacos, vigas y macizados;
  • ii) R_A, índice global de reducción acústica, ponderado A, del forjado, en dBA;
  • iii) ΔL_w, reducción del nivel global de presión de ruido de impactos, en dB, debida al suelo flotante;
  • iv) ΔR_A, mejora del índice global de reducción acústica, ponderado A, en dBA, debida al suelo flotante o al techo suspendido.

3.1.2.3.3. Condiciones mínimas de la tabiquería

En la tabla 3.1 se expresan los valores mínimos de la masa por unidad de superficie, m, y del índice global de reducción acústica, ponderado A, R_A, que deben tener los diferentes tipos de tabiquería.

Tabla 3.1. Parámetros de la tabiquería

3.1.2.3.4. Condiciones mínimas de los elementos de separación verticales

• 1. En la tabla 3.2 se expresan los valores mínimos que debe cumplir cada uno de los parámetros acústicos que definen los elementos de separación verticales. De entre todos los valores de la tabla 3.2, aquéllos que figuran entre paréntesis son los valores que deben cumplir los elementos de separación verticales que delimitan un recinto de instalaciones o un recinto de actividad . Documento Básico DB HR, Capítulo 3, 3.1.2.3.4, punto 1 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

  Las casillas sombreadas se refieren a elementos constructivos inadecuados. Las casillas con guión se refieren a elementos de separación verticales que no necesitan trasdosados.

• 2. En el caso de elementos de separación verticales de tipo 1, el trasdosado debe aplicarse por ambas caras del elemento constructivo base. Si no fuera posible trasdosar por ambas caras y la transmisión de ruido se produjera principalmente a través del elemento de separación vertical, podrá trasdosarse el elemento constructivo base solamente por una cara, incrementándose en 4 dBA la mejora ΔR _A del trasdosado especificada en la tabla 3.2. Documento Básico DB HR, Capítulo 3, 3.1.2.3.4, punto 2 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 3. En el caso de que una unidad de uso no tuviera tabiquería interior, como por ejemplo un aula, puede elegirse cualquier elemento de separación vertical de la tabla 3.2.
• 4. De acuerdo con lo establecido en el apartado 2.1.1, las puertas que comunican un recinto protegido de una unidad de uso con cualquier otro del edificio que no sea recinto de instalaciones o de actividad , deben tener un índice global de reducción acústica, ponderado A, R _A , no menor que 30 dBA y si comunican un recinto habitable de una unidad de uso en un edificio de uso residencial (público o privado) u hospitalario con cualquier otro del edificio que no sea recinto de instalaciones o de actividad , su índice global de reducción acústica, ponderado A, R _A no será menor que 20 dBA. Si las puertas comunican un recinto habitable con un recinto de instalaciones o de actividad , su índice global de reducción acústica, ponderado A, R _A , no será menor que 30 dBA.» Documento Básico DB HR, Capítulo 3, 3.1.2.3.4, punto 4 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 5. Con carácter general, los elementos de la tabla 3.2 son aplicables junto con forjados de masa por unidad de superficie, m, de al menos 300 kg/m². No obstante, pueden utilizarse con forjados de menor masa siempre que se cumplan las condiciones recogidas en las notas indicadas a pie de tabla para las diferentes soluciones. Documento Básico DB HR, Capítulo 3, 3.1.2.3.4, punto 5 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 6. En el caso de que un elemento de separación vertical acometa a un muro cortina, podrá utilizarse la tabla 3.2 asimilando la fachada a alguna de las contempladas en la tabla, en función del tipo específico de unión entre el muro cortina y el elemento de separación vertical. Documento Básico DB HR, Capítulo 3, 3.1.2.3.4, punto 6 introducido por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 7. Con objeto de limitar las transmisiones indirectas por flancos, las fachadas o medianerías , a las que acometan cada uno de los diferentes tipos de elementos de separación verticales, deben cumplir las condiciones siguientes:
  • a) Elementos de separación verticales de tipo1:
    • i) para la fachada o medianería de una hoja o ventilada de fábrica o de hormigón debe cumplirse:
      • - la masa por unidad de superficie, m, de la hoja de fábrica o de hormigón, debe ser al menos 135 kg/m²;
      • - el índice global de reducción acústica, ponderado A, R _A , de la hoja de fábrica o de hormigón, debe ser al menos 42 dBA.

      Esta fachada no puede utilizarse en el caso de recintos de instalaciones.

    • ii) para la fachada o medianería pesada de dos hojas, no ventilada, la masa por unidad de superficie, m, de la hoja exterior debe ser al menos 130 kg/m²;
    • iii) para la fachada o medianería ventilada o ligera no ventilada, que tenga la hoja interior de entramado autoportante :
      • - la masa por unidad de superficie, m, de la hoja interior deber ser al menos 26 kg/m²;
      • - el índice global de reducción acústica, ponderado A, R _A , de la hoja interior debe ser al menos 43 dBA;

      En la tabla 3.2 no se contempla el caso de elementos de separación de tipo 1 y fachadas ligeras no ventiladas con hoja interior de fábrica.

      Tampoco se contempla el caso de fachadas de dos hojas, con hoja interior de fábrica, de hormigón o de paneles prefabricados pesados usados conjuntamente con tabiquería de entramado autoportante , ni el de fachadas de dos hojas con hoja interior de entramado autoportante usados conjuntamente con tabiquería de fábrica o de paneles prefabricados pesados .

  • b) Elementos de separación verticales de tipo2:
    • i) para la fachada o medianería de dos hojas pesada, no existen restricciones;
    • ii) para la fachada o medianería de una sola hoja o ventiladas con la hoja interior de fábrica o de hormigón:
      • - si la masa por unidad de superficie, m, del elemento de separación vertical es menor que 170 kg/m², no está permitido que éstos acometan a este tipo de medianerías o fachadas;
      • - si la masa por unidad de superficie, m, del elemento de separación vertical es mayor que 170 kg/m², el índice global de reducción acústica, ponderado A, R _A , de la medianería o la fachada a la que acometen debe ser al menos 50 dBA y su masa por unidad de superficie, m, al menos 225 kg/m².

      En la tabla 3.2 no se contempla el caso de elementos de tipo 2 que acometan a fachadas de dos hojas, ventiladas o no, con hoja interior de entramado autoportante.

      Tampoco se contempla el caso de elementos de tipo 2 que acometan a fachadas ligeras de dos hojas.

  • c) Elementos de separación verticales de tipo3:
    • i) para la fachada o medianería pesada de dos hojas, con hoja interior de entramado autoportante:
      • - la masa por unidad de superficie, m, de la hoja exterior deber ser al menos 145 kg/m²;
      • - el índice global de reducción acústica, ponderado A, R _A , de la hoja exterior debe ser al menos 45dBA.
    • ii) para la fachada o medianería ventilada o ligera no ventilada, que tenga la hoja interior de entramado autoportante :
      • - la masa por unidad de superficie, m, de la hoja interior deber ser al menos 26 kg/m²;
      • - el índice global de reducción acústica, ponderado A, R _A , de la hoja interior debe ser al menos 43 dBA.

      En la tabla 3.2 no se contempla el caso de elementos de separación verticales de tipo3 que acometan a fachadas de una hoja o fachadas de dos hojas, ventiladas o no, con hoja interior de fábrica, hormigón o paneles prefabricados pesados.

  Independientemente de lo indicado en este apartado, las medianerías y las fachadas deben cumplir lo establecido en los apartados 3.1.2.4 y 3.1.2.5, respectivamente.

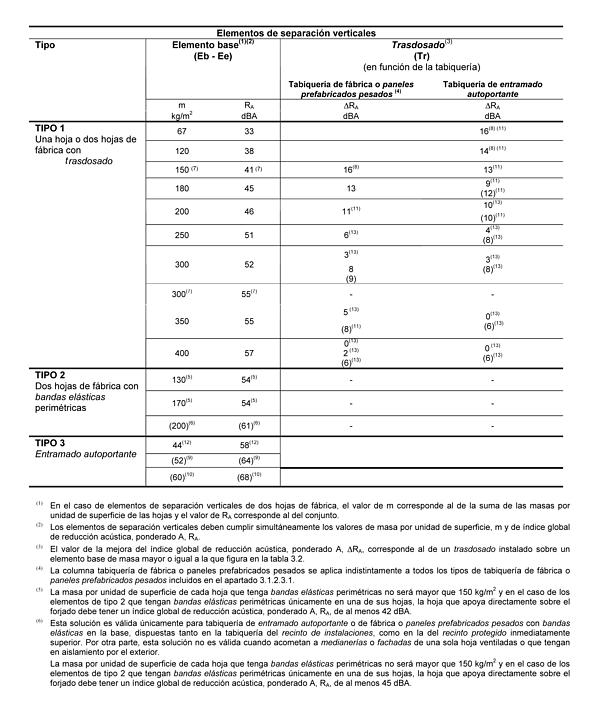

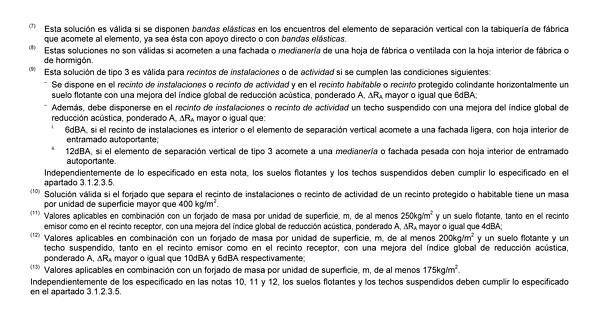

  Tabla 3.2. Parámetros acústicos de los componentes de los elementos de separación verticales Elementos de separación verticales





  Documento Básico DB HR, Capítulo 3, 3.1.2.3.4, punto 7 introducido por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril (Corrección de errores y erratas «B.O.E.» 23 septiembre 2009).Vigencia: 24 abril 2009

3.1.2.3.5. Condiciones mínimas de los elementos de separación horizontales

• 1. En la tabla 3.3 se expresan los valores mínimos que debe cumplir cada uno de los parámetros acústicos que definen los elementos de separación horizontales.
• 2. Los forjados que delimitan superiormente una unidad de uso deben disponer de un suelo flotante y, en su caso, de un techo suspendido con los que se cumplan los valores de mejora del índice global de reducción acústica, ponderado A, ΔR_A y de reducción del nivel global de presión de ruido de impactos, ΔL_w especificados en la tabla 3.3.
• 3. Los forjados que delimitan inferiormente una unidad de uso y la separan de cualquier otro recinto del edificio deben disponer de una combinación de suelo flotante y techo suspendido con los que se cumplan los valores de mejora del índice global de reducción acústica, ponderado A, ΔR _A . Documento Básico DB HR, Capítulo 3, 3.1.2.3.5, punto 3 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 4. Además, para limitar la transmisión de ruido de impactos, en el forjado de cualquier recinto colindante horizontalmente con un recinto perteneciente a una unidad de uso o con una arista horizontal común con el mismo, debe disponerse un suelo flotante cuya reducción del nivel global de presión de ruido de impactos, ΔL _w , sea la especificada en la tabla 3.3. (Véase figura 3.4). De la misma manera, en el forjado de cualquier recinto de instalaciones o de actividad que sea colindante horizontalmente con un recinto protegido o habitable del edificio o con una arista horizontal común con los mismos, debe disponerse un suelo flotante cuya reducción del nivel global de presión de ruido de impactos, ΔL _w , sea la especificada en la tabla 3.3. Documento Básico DB HR, Capítulo 3, 3.1.2.3.5, punto 4 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 5. En el caso de que una unidad de uso no tuviera tabiquería interior, como por ejemplo un aula, puede elegirse cualquier elemento de separación horizontal de la tabla 3.3.
• 6. Entre paréntesis figuran los valores que deben cumplir los elementos de separación horizontales entre un recinto protegido o habitable y un recinto de instalaciones o de actividad .
• 7. Además de lo especificado en las tablas, los techos suspendidos de los recintos de instalaciones deben instalarse con amortiguadores que eviten la transmisión de las bajas frecuencias (preferiblemente de acero). Asimismo los suelos flotantes instalados en recintos de instalaciones , pueden contar con un material aislante a ruido de impactos, con amortiguadores o con una combinación de ambos de manera que se evite la transmisión de las bajas frecuencias.
• 8. Con carácter general, la tabla 3.3 es aplicable a fachadas ligeras ventiladas y no ventiladas con la hoja interior de entramado autoportante. La hoja interior de la fachada debe cumplir las condiciones siguientes:
  • a) La masa por unidad de superficie, m, debe ser al menos 26kg/m²;
  • b) El índice global de reducción acústica, ponderado A, R _A , debe ser al menos 43dBA.

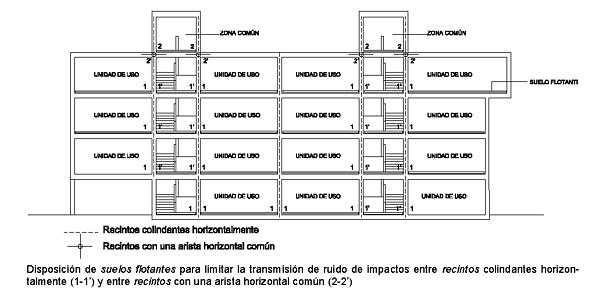

  Figura 3.4. Esquema es sección vertical. Disposición de los suelos flotantes

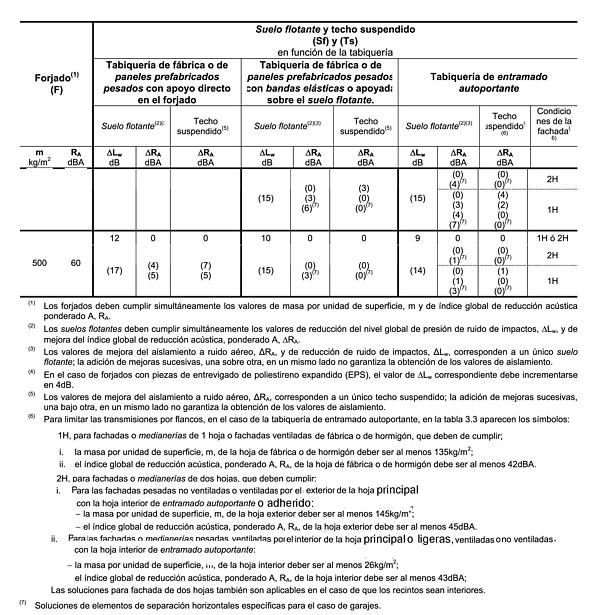

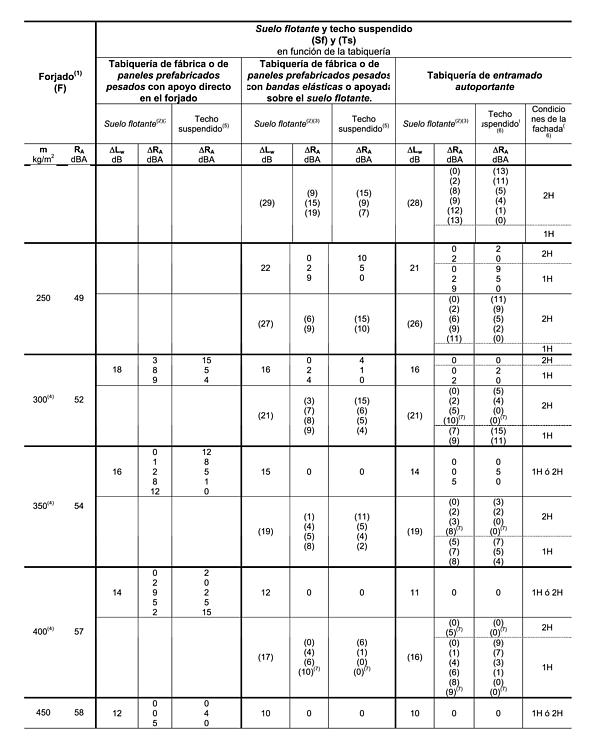

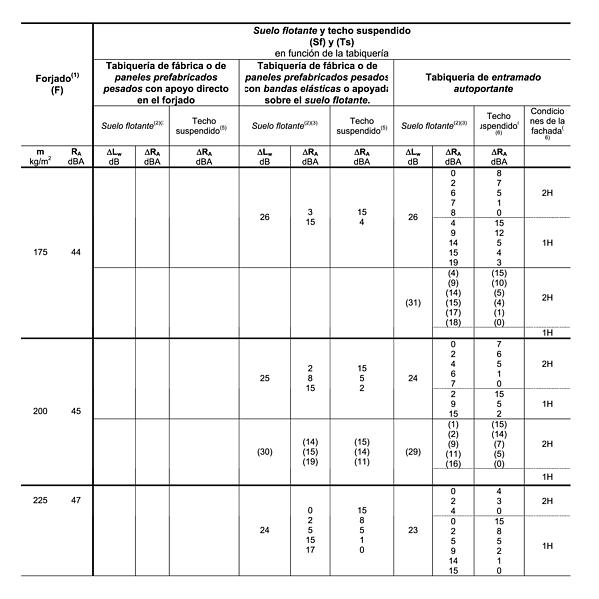

  Tabla 3.3. Parámetros acústicos de los componentes de los elementos de separación horizontales









  Documento Básico DB HR, Capítulo 3, 3.1.2.3.5, punto 6 y tabla 3.3. modificados y puntos 7 y 8 introducidos por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril (Corrección de errores y erratas «B.O.E.» 23 septiembre 2009).Vigencia: 24 abril 2009

3.1.2.4. Condiciones mínimas de las medianerías

• 1. El parámetro que define una medianería es el índice global de reducción acústica, ponderado A, R_A.
• 2. El valor del índice global de reducción acústica ponderado, R_A, de toda la superficie del cerramiento que constituya una medianería de un edificio, no será menor que 45 dBA.

3.1.2.5. Condiciones mínimas de las fachadas , las cubiertas y los suelos en contacto con el aire exterior.

• 1. En la tabla 3.4 se expresan los valores mínimos que deben cumplir los elementos que forman los huecos y la parte ciega de la fachada , la cubierta o el suelo en contacto con el aire exterior , en función de los valores límite de aislamiento acústico entre un recinto protegido y el exterior indicados en la tabla 2.1 y del porcentaje de huecos expresado como la relación entre la superficie del hueco y la superficie total de la fachada vista desde el interior de cada recinto protegido .
• 2. El parámetro acústico que define los componentes de una fachada , una cubierta o un suelo en contacto con el aire exterior es el índice global de reducción acústica, ponderado A, para ruido exterior dominante de automóviles o de aeronaves, R _A,tr , de la parte ciega y de los elementos que forman el hueco.
• 3. Este índice, R _Atr , caracteriza al conjunto formado por la ventana, la caja de persiana y el aireador si lo hubiera. En el caso de que el aireador no estuviera integrado en el hueco, sino que se colocara en el cerramiento, debe aplicarse la opción general.
• 4. En el caso de que la fachada del recinto protegido fuera en esquina o tuviera quiebros, el porcentaje de huecos se determina en función de la superficie total del perímetro de la fachada vista desde el interior del recinto .

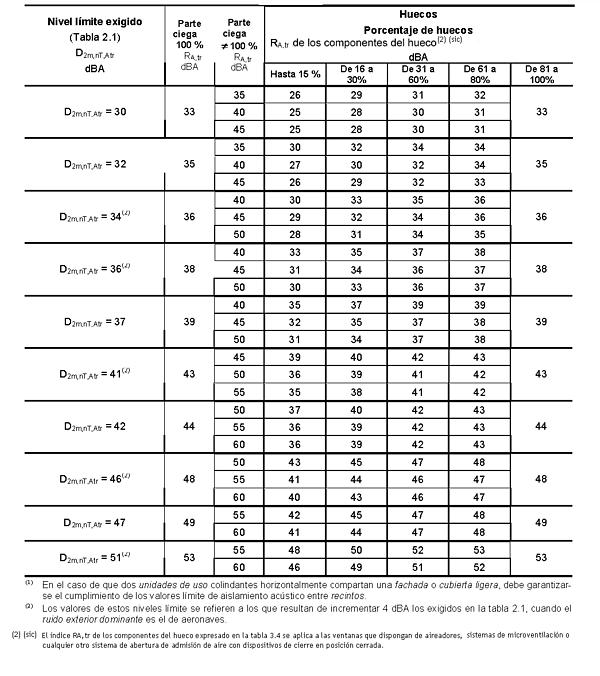

Tabla 3.4 Parámetros acústicos de fachadas , cubiertas y suelos en contacto con el aire exterior de recintos protegidos

3.1.3. Opción general. Método de cálculo de aislamiento acústico

• 1. La opción general contiene un procedimiento de cálculo basado en el modelo simplificado para la transmisión acústica estructural de la UNE EN 12354 partes 1, 2 y 3. También podrá utilizarse el modelo detallado que se especifica en esa norma.
• 2. La transmisión acústica desde el exterior a un recinto de un edificio o entre dos recintos de un edificio se produce siguiendo los caminos directos y los indirectos o por vía de flancos.
• 3. En el cálculo de ruido aéreo se usa el aislamiento acústico aparente R' (o índice de reducción acústica aparente), que se considera en su forma global R_A'; en el cálculo de ruido de impactos se usa el nivel global de presión de ruido de impactos normalizado L'_n,w.

3.1.3.1. Procedimiento de aplicación

• 1. Para el correcto diseño y dimensionado de los elementos constructivos de un edificio que proporcionan el aislamiento acústico, tanto a ruido aéreo como a ruido de impactos, debe realizarse el diseño y dimensionado de sus recintos teniendo en cuenta las diferencias en forma, tamaño y de elementos constructivos entre parejas de recintos, y considerando cada uno de ellos como recinto emisor y como recinto receptor.
• 2. Debe procederse separadamente al cálculo del aislamiento acústico a ruido aéreo tanto de elementos de separación verticales (particiones y medianerías) y elementos de separación horizontales, como de fachadas y de cubiertas (véase figura 3.1), y al cálculo del aislamiento acústico a ruido de impactos de los elementos de separación horizontales entre recintos superpuestos, entre recintos adyacentes y entre recintos con una arista horizontal común (véase figura 3.7).
• 3. A partir de los datos previos establecidos en el apartado 3.1.1, debe determinarse el aislamiento acústico a ruido aéreo (D_nT,A, diferencia de niveles estandarizada, ponderada A) y el nivel global de presión de ruido de impactos estandarizado, L'_nT,w, para un recinto, teniendo en cuenta las transmisiones acústicas directas de los elementos constructivos que lo separan de otros y también las transmisiones acústicas indirectas por todos los caminos posibles, así como las características geométricas del recinto, los elementos constructivos empleados y las formas de encuentro de los elementos constructivos entre sí.
• 4. Los valores finales de las magnitudes que definen las exigencias, diferencia de niveles estandarizada, ponderada A, D_nT,A, y nivel global de presión de ruido de impactos estandarizado ,L'_nT,w, se expresarán redondeados a un número entero. Los valores de las especificaciones de productos y elementos constructivos podrán usarse redondeados a enteros o con un decimal y en las magnitudes de cálculos intermedios se usará una cifra decimal.

3.1.3.2. Hipótesis para el cálculo. Comportamiento en obra de los elementos constructivos

• 1. Las transmisiones por vía directa y por vía de flancos deben establecerse en términos de aislamiento medido in situ. No obstante, a efectos de este DB se consideran válidas las expresiones siguientes:





  siendo

  • R_situ índice de reducción acústica de un elemento medido in situ, [dB]
  • R_lab índice de reducción acústica de un elemento medido en laboratorio, [dB]
  • L_n,situ nivel de presión de ruido de impactos normalizado medido in situ, [dB]
  • L_n,lab nivel de presión de ruido de impactos normalizado medido en laboratorio, [dB]
• 2. De igual forma, para revestimientos tales como techos suspendidos, suelos flotantes y trasdosados, los valores medidos in situ de la mejora del índice de reducción acústica, ΔR_situ, y de la reducción del nivel de presión de ruido de impactos por revestimiento de la cara de emisión del elemento de separación, ΔL_situ, y de la cara de recepción del elemento de separación, ΔL_d,situ, pueden aproximarse a los valores medidos en laboratorio:







  Siendo

  • ΔR_lab mejora del índice de reducción acústica de un revestimiento de elemento constructivo vertical u horizontal medido en laboratorio, [dB];
  • ΔL_lab reducción del nivel de presión de ruido de impactos de un revestimiento de forjado en la cara de emisión del elemento de separación medido en laboratorio, [dB];
  • ΔL_d, lab reducción del nivel de presión de ruido de impactos mediante una capa adicional sobre la cara de recepción del elemento de separación medido en laboratorio, [dB].

  Para forjados homogéneos de masa por unidad de superficie menor que 300 kg/m² o forjados de vigas de madera, no deben usarse los valores de reducción del nivel de presión de ruido de impactos, ΔL, medidos sobre un forjado normalizado.

• 3. Para la aplicación de los valores ΔR_A en el método de cálculo, en donde aparecen como sumando lineal, deben cumplirse las condiciones de uso siguientes:
  • a) la relación de masas por unidad de superficie entre el elemento constructivo base vertical y el revestimiento debe ser igual o mayor que 2;
  • b) la relación de masas por unidad de superficie entre el forjado y el suelo flotante debe ser igual o mayor que 2.
• 4. En el caso de que no se cumplan estas condiciones, debe utilizarse el índice global de reducción acústica, ponderado A, R_A del conjunto formado por el elemento base vertical y los trasdosados o del conjunto formado por el forjado y el suelo flotante.
• 5. Para la aplicación de los valores ΔL_w en el método de cálculo, en donde aparecen como sumando lineal, debe cumplirse que la relación de masas por unidad de superficie entre el forjado y el suelo flotante debe ser igual o mayor que 2. Cuando no se cumpla esta condición debe utilizarse el nivel global de presión de ruido de impactos normalizado, L_n,w, del conjunto formado por el suelo flotante y el forjado.
• 6. Por simplificación en la notación, a partir de este punto se considerará:



• 7. En las uniones, la transmisión in situ se caracteriza por el índice de reducción de vibraciones para cada camino de transmisión del elemento i al j, K_ij. Éste es función de la diferencia de niveles de velocidad promediada en dirección



  Su valor se obtiene mediante las fórmulas del Anejo D, a partir de la relación de masas por unidad de superficie, del tipo de unión y de los elementos constructivos.

3.1.3.3. Método de cálculo de aislamiento acústico a ruido aéreo entre recintos interiores

• 1. La diferencia de niveles estandarizada, ponderada A, D_nT,A, utilizada para recintos interiores se calcula mediante la expresión:



  siendo

  • V volumen del recinto receptor, [m³];
  • S_s área compartida del elemento de separación, [m²],
  • R'_A índice global de reducción acústica aparente, ponderado A, [dBA].
• 2. El índice de reducción acústica aparente en obra R' se calcula de forma general mediante la expresión:



  siendo

  • τ' factor de transmisión total de potencia acústica, definido como el cociente entre la potencia acústica total radiada al recinto receptor y la potencia acústica incidente sobre la parte compartida del elemento de separación, para los distintos caminos directos e indirectos (de flancos) que se indican en la figura 3.5.

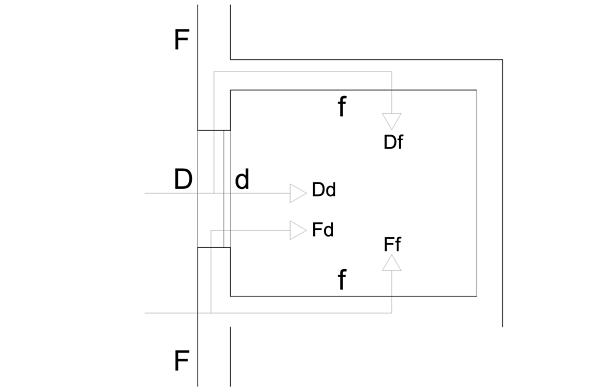

  Figura 3.5 Definición de los caminos de transmisión acústica ij entre dos recintos. Planta o sección

• 3. Para obtener el índice global de reducción acústica aparente, ponderado A, R'_A, se utilizarán los índices globales de reducción acústica de los elementos constructivos, R_A, aproximadamente R_w+C de la UNE EN ISO 717-1, dando como resultado los correspondientes valores de aislamiento in situ.

  Los índices de reducción acústica, R_A, de elementos constructivos homogéneos pueden calcularse según la ley de masa, expresiones A.16 y A.17 del Anejo A, aunque es preferible usar valores determinados en laboratorio.



  siendo

  • R_Dd,A índice global de reducción acústica para la transmisión directa, en dB (dBA, para ruido rosa);
  • R_Ff,A índice global de reducción acústica para la transmisión indirecta, del camino Ff, en dB (dBA, para ruido rosa);
  • R_Df,A índice global de reducción acústica para la transmisión indirecta, del camino Df, en dB (dBA, para ruido rosa);
  • R_Fd,A índice global de reducción acústica para la transmisión indirecta, del camino Fd, en dB (dBA, para ruido rosa);
  • D_n,ai,A diferencia de niveles normalizada, ponderada A, para la transmisión de ruido aéreo por vía directa, a través de aireadores u otros elementos de construcción pequeños, D_n,e,A, o por vía indirecta, Dn,s,A, a través de distribuidores y pasillos o a través de sistemas tales como conductos de instalaciones de aire acondicionado o ventilación;
  • n número de elementos de flanco del recinto, que normalmente es 4 pero puede ser diferente según el diseño del recinto;
  • S_s área compartida del elemento de separación, [m²];
  • A₀ área de absorción equivalente de referencia, de valor A₀=10 m².
• 4. El índice global de reducción acústica para la transmisión directa se determina a partir de los datos del elemento de separación según la expresión que sigue:



  siendo

  • R_S,A índice global de reducción acústica del elemento de separación para ruido rosa incidente, [dBA];
  • ΔR_Dd,A mejora del índice global de reducción acústica, por efecto de revestimientos del lado de la emisión y de la recepción, en dBA, para ruido rosa. Este valor se obtiene directamente de resultados disponibles por ensayos en laboratorio para la combinación elegida o se puede deducir de los resultados obtenidos de cada uno de los revestimientos por separado:





    Se elegirá como valor mitad para el caso de dos revestimientos, el menor de ellos.

• 5. Los valores de los índices globales de reducción acústica para la transmisión por flancos se determinan mediante las expresiones:







  siendo

  • R_F,A índice global de reducción acústica del elemento de flanco F, (en dBA, para ruido rosa),
  • R_f,A índice global de reducción acústica del elemento de flanco f, (en dBA, para ruido rosa),
  • ΔR_Ff,A mejora del índice global de reducción acústica, por efecto de revestimientos del elemento de flanco, del lado de la emisión y de la recepción, (en dBA, para ruido rosa),
  • ΔR_Df,A mejora del índice global de reducción acústica, por efecto de revestimientos en el elemento de separación del lado de la emisión y/o del elemento de flanco en la recepción, (en dBA, para ruido rosa),
  • ΔR_Fd,A mejora del índice global de reducción acústica, por efecto de revestimientos en el elemento de flanco del lado de la emisión y/o del elemento de separación en la recepción, (en dBA, para ruido rosa).

    Estos valores se obtienen directamente de resultados disponibles por ensayos en laboratorio para la combinación elegida o se pueden deducir de los resultados obtenidos en cada una de las capas implicadas independientemente (ij= Ff; Fd o Df):





    Se elegirá como valor mitad para el caso de dos revestimientos, el menor de ellos.

  • K_ij índice de reducción de vibraciones para el camino por flancos ij (ij = Ff; Fd o Df), [dB];

    Los K_ij se calcularán de acuerdo al Anejo D.

    S_s área compartida del elemento de separación, en m²

  • l_f longitud común de la arista de unión entre el elemento de separación y los elementos de flancos F y f, [m];
  • l₀ longitud de la arista de unión de referencia, de valor l0 = 1 m.
• 6. ...
• Documento Básico DB HR, Capítulo 3, 3.1.3.3, punto 6 eliminado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

3.1.3.4. Método de cálculo de aislamiento acústico a ruido aéreo en fachadas, en cubiertas y en suelos en contacto con el aire exterior.

• 1. Cuando el ruido exterior dominante es el ferroviario o el de estaciones ferroviarias, se debe usar la magnitud de aislamiento global D_2m,nT,A. Cuando el ruido exterior dominante es el de automóviles o el de aeronaves, la magnitud del aislamiento global es D_2m,nT,Atr.

  El valor de D _2m,nT,Atr se puede aproximar mediante D _2m,nT,A + C _tr , usando para C _tr , el valor del término de adaptación espectral para ruido de tráfico del índice de reducción acústica del elemento de aislamiento más débil, generalmente la ventana, que se obtendrá en los datos de los productos o en tabulaciones incluidas en el Catálogo de Elementos Constructivos u otros Documentos Reconocidos. Documento Básico DB HR, Capítulo 3, 3.1.3.4, punto 1 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009



  Figura 3.6 Definición de los caminos de transmisión acústica desde el exterior al recinto.

• 2. La diferencia de niveles estandarizada, ponderada A, de la fachada o de la cubierta, viene dada por la expresión:



  siendo

  • R'_A índice global de reducción acústica aparente, ponderado A, [dBA];
  • ΔL _fs mejora del aislamiento o diferencia de niveles por la forma de la fachada , [dB], que figura en el anejo F; este factor sólo es aplicable en el caso de ruido de automóviles y ruido ferroviario o de estaciones ferroviarias, y no en el caso de ruido de aeronaves; Documento Básico DB HR, Capítulo 3, 3.1.3.4, punto 2 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril. Vigencia: 24 abril 2009
  • V volumen del recinto receptor, [m³];
  • S área total de la fachada o de la cubierta, vista desde el interior del recinto, [m²];
  • T₀ tiempo de reverberación de referencia; su valor es T₀ = 0,5 s.
• 3. El índice global de reducción acústica aparente, ponderado A, R'_A, se obtiene considerando las transmisiones directas e indirectas de la misma manera que en el índice global de reducción acústica entre recintos interiores. (Véase figura 3.6).
• 4. La transmisión por flancos comprende todos los caminos indirectos, incluidos los correspondientes a elementos de fachada o de cubierta que no pertenecen al recinto.



  siendo

  • R_m,A índice global de reducción acústica del elemento constructivo mixto (aislamiento mixto), ponderado A [dBA]. En el Anejo G se detalla el cálculo del aislamiento de estos elementos;
  • n número de caminos indirectos.

  Para aireadores sin tratamiento acústico se considera:



  donde

  • S₀ área del aireador, [m²].

3.1.3.5. Método de cálculo de aislamiento acústico a ruido aéreo para medianerías

Cada uno de los cerramientos de una medianería se dimensionará con el método de cálculo de aislamiento acústico a ruido aéreo del apartado 3.1.3.4. El aislamiento acústico a ruido aéreo vendrá dado en términos de la diferencia de niveles estandarizada, ponderada A, para ruido exterior, D _2m,nT,Atr . El valor de D _2m,nT,Atr se puede aproximar mediante D _2m,nT,A + C _tr , usando para C _tr , el valor del término de adaptación espectral para ruido de tráfico del índice de reducción acústica del cerramiento de la medianería, que se obtendrá en los datos de los productos o en tabulaciones incluidas en el Catálogo de Elementos Constructivos u otros Documentos Reconocidos.

3.1.3.6. Método de cálculo de aislamiento acústico a ruido de impactos

• 1. Las situaciones con transmisiones más importantes del ruido de impactos corresponden a recintos superpuestos, recintos adyacentes y recintos con una arista horizontal común formando diedros opuestos por la arista. (Véase figura 3.7).

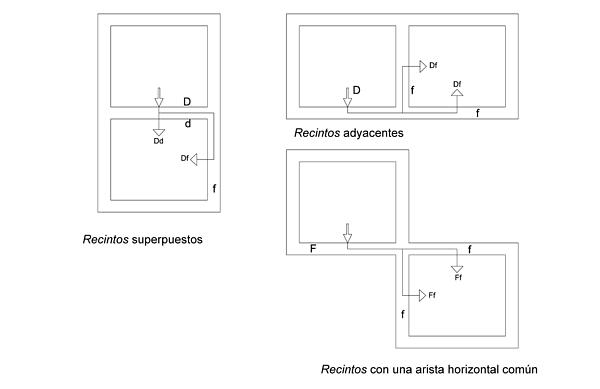

  Figura 3.7 Definición de los caminos de transmisión entre dos recintos (Vista en sección vertical).

• 2. La transmisión directa vale:



  siendo

  • L _n,w, nivel global de presión de ruido de impactos normalizado, [dB];

    ΔL _w reducción del nivel global de presión de ruido de impactos por revestimiento del lado de la emisión, (p.e. suelos flotantes) , [dB];

    ΔL _d,w reducción del nivel global de presión de ruido de impactos por revestimiento del lado de la recepción, (p.e. techos suspendidos) , [dB].»

  • L' _n,w nivel global de presión de ruido de impactos normalizado, [dB].
  Documento Básico DB HR, Capítulo 3, 3.1.3.6, punto 2 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril. Vigencia: 24 abril 2009
• 3. La transmisión indirecta desde el elemento i al j vale:



  siendo

  L _n,w nivel global de presión de ruido de impactos normalizado, [dB];

  ΔL _w reducción del nivel global de presión de ruido de impactos por revestimiento colocado, en este caso, del lado de la emisión, (p.e. suelos flotantes ), [dB];

  R _A índice global de reducción acústica de un elemento ponderado A, [dBA];

  ΔR _j,A mejora del índice global de reducción acústica por revestimiento del elemento j, [dB];

  K _ij índice de reducción de vibraciones para cada camino de transmisión del elemento i al j, [dB];

  S _i área del elemento excitado, [m²];

  L _ij longitud común de la arista de unión entre el elemento i y el j, [m];

  L ₀ longitud de la arista de unión de referencia de valor 1 m, [m].»

  Documento Básico DB HR, Capítulo 3, 3.1.3.6, punto 3 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril. Vigencia: 24 abril 2009
• 4. Podrán aplicarse valores globales a todas las magnitudes de los elementos constructivos que aparecen en el cálculo.

3.1.3.6.1. Recintos superpuestos

• 1. El nivel global de presión de ruido de impactos normalizado viene dado por:



  siendo

  • L_n,w,d nivel global de presión de ruido de impactos normalizado, debido a la transmisión directa, [dB];
  • L_n,w,ij nivel global de presión de ruido de impactos normalizado, debido a la transmisión indirecta, o por flancos, [dB];
  • n número de flancos o de elementos de flanco, generalmente 4.
• 2. La transmisión directa vale:



  siendo

  • L_n,w,situ nivel global de presión de ruido de impactos normalizado medido in situ, [dB];
  • ΔL_w,situ reducción del nivel global de presión de ruido de impactos por revestimiento del lado de la emisión, (p.e. suelos flotantes), medido in situ, [dB];
  • ΔL_d,w,situ reducción del nivel global de presión de ruido de impactos por revestimiento del lado de la recepción, (p.e. techos suspendidos), medido in situ, [dB].
• 3. La transmisión indirecta desde el elemento i al j vale:



  siendo

  • L_n,w,situ nivel global de presión de ruido de impactos normalizado medido in situ, [dB];
  • ΔL_w,situ reducción del nivel global de presión de ruido de impactos por revestimiento del lado de la emisión, (p.e. suelos flotantes), medido in situ, [dB];
  • R_A,situ índice global de reducción acústica de un elemento medido in situ, [dBA];
  • ΔR_{A,j, situ} mejora del índice global de reducción acústica por revestimiento del elemento j medido in situ, [dB];
  • K_ij índice de reducción de vibraciones para cada camino de transmisión del elemento i al j, [dB];
  • S_i área del elemento excitado, [m²];
  • L_ij longitud común de la arista de unión entre el elemento i y el j, [m];
  • L₀ longitud de la arista de unión de referencia de valor 1 m, [m].

3.1.3.6.2. Recintos adyacentes y recintos con una arista horizontal común

En estos casos no existen transmisiones directas. Las expresiones resultantes son inmediatas a la vista de las figuras correspondientes y de las relaciones para los distintos caminos de transmisión indirecta señalados en el punto anterior para L_{n,w ij}:

con la misma notación que la expresión 3.21.

3.1.4. Condiciones de diseño de las uniones entre elementos constructivos

Deben cumplirse las siguientes condiciones relativas a las uniones entre los diferentes elementos constructivos, para que junto a las condiciones establecidas en cualquiera de las dos opciones y las condiciones de ejecución establecidas en el apartado 5, se satisfagan los valores límite de aislamiento especificados en el apartado 2.1.

3.1.4.1. Elementos de separación verticales

3.1.4.1.1. Encuentros con los forjados, las fachadas y la tabiquería

3.1.4.1.1.1. Elementos de separación verticales de tipo 1

• 1. En los encuentros de los elementos de separación verticales de dos hojas de fábrica con fachadas de dos hojas, debe interrumpirse la hoja interior de la fachada, ya sea ésta de fábrica o de entramado y en ningún caso, la hoja interior debe cerrar la cámara del elemento de separación vertical o conectar sus dos hojas.
• 2. En los encuentros con la tabiquería, ésta debe interrumpirse de tal forma que el elemento de separación vertical sea continuo. En el caso de elementos de separación verticales de dos hojas de fábrica, la tabiquería no conectará las dos hojas del elemento de separación vertical, ni interrumpirá la cámara. Si fuera necesario anclar o trabar el elemento de separación vertical por razones estructurales, solo se trabará la tabiquería a una sola de las hojas del elemento de separación vertical de fábrica o se unirá a ésta mediante conectores.

3.1.4.1.1.2. Elementos de separación verticales de tipo 2

• 1. Las bandas elásticas deben colocarse en los encuentros de los elementos de separación verticales de tipo 2 y los forjados, las fachadas y los pilares.
• 2. Cuando un elemento de separación vertical de tipo 2 acometa a una fachada, deben disponerse bandas elásticas:
  • a) en los encuentros con la hoja principal de las fachadas de una hoja, ventiladas o con el de fachadas con el aislamiento por el exterior;
  • b) en el encuentro con la hoja exterior de una fachada de dos hojas.
• 3. En los encuentros con fachadas de dos hojas, debe interrumpirse la hoja interior de la fachada, ya sea ésta de fábrica o de entramado y en ningún caso la hoja interior de la fachada debe cerrar la cámara del elemento de separación vertical.
• 4. La tabiquería que acometa a un elemento de separación vertical ha de interrumpirse, de tal forma que el elemento de separación vertical sea continuo.
• 5. En el caso de que la tabiquería sea de fábrica o de paneles prefabricados pesados con bandas elásticas, las bandas elásticas deben colocarse en el apoyo de la tabiquería en el forjado o en el suelo flotante.

3.1.4.1.1.3. Elementos de separación verticales de tipo 3

• 1. Debe interponerse una banda de estanquidad en el encuentro de la perfilería con el forjado, los pilares, otros elementos de separación verticales y la hoja principal de las fachadas de una hoja, ventiladas o con el aislamiento por el exterior, de tal forma que se consiga la estanquidad.
• 2. En los encuentros con fachadas de dos hojas, debe interrumpirse la hoja interior de la fachada, y en ningún caso, la hoja interior de la fachada debe cerrar la cámara del elemento de separación vertical.
• 3. La tabiquería que acometa a un elemento de separación vertical ha de interrumpirse, de tal forma que el elemento de separación vertical sea continuo. En ningún caso, la tabiquería debe conectar las hojas del elemento de separación vertical, ni interrumpir la cámara.

3.1.4.1.2. Encuentros con los conductos de instalaciones

Cuando un conducto de instalaciones colectivas se adose a un elemento de separación vertical, se revestirá de tal forma que no disminuya el aislamiento acústico del elemento de separación y se garantice la continuidad de la solución constructiva.

3.1.4.2. Elementos de separación horizontales

3.1.4.2.1. Encuentros con los elementos verticales

• 1. Deben eliminarse los contactos entre el suelo flotante y los elementos de separación verticales, pilares y tabiques con apoyo directo; para ello, se interpondrá entre ambos una capa de material elástico o del mismo material aislante a ruido de impactos del suelo flotante.
• 2. Los techos suspendidos o los suelos registrables no serán continuos entre dos recintos pertenecientes a unidades de uso diferentes. La cámara de aire entre el forjado y un techo suspendido o un suelo registrable debe interrumpirse o cerrarse cuando el techo suspendido o el suelo registrable acometa a un elemento de separación vertical entre unidades de uso diferentes.

3.1.4.2.2. Encuentros con los conductos de instalaciones

• 1. En el caso de que un conducto de instalaciones, por ejemplo, de instalaciones hidráulicas o de ventilación, atraviese un elemento de separación horizontal, se recubrirá y se sellarán las holguras de los huecos efectuados en el forjado para paso del conducto con un material elástico que garantice la estanqueidad e impida el paso de vibraciones a la estructura del edificio. Documento Básico DB HR, Capítulo 3, 3.1.4.2.2, punto 1 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 2. Deben eliminarse los contactos entre el suelo flotante y los conductos de instalaciones que discurran bajo él. Para ello, los conductos se revestirán de un material elástico.

3.2. Tiempo de reverberación y absorción acústica

3.2.1. Datos previos y procedimiento

• 1. Para satisfacer los valores límite del tiempo de reverberación requeridos en aulas y salas de conferencias de volumen hasta 350 m³, restaurantes y comedores, puede elegirse uno de los dos métodos que figuran a continuación:
  • a) el método de cálculo general del tiempo de reverberación a partir del volumen y de la absorción acústica de cada uno de los recintos del apartado 3.2.2.
  • b) el método de cálculo simplificado del tiempo de reverberación, apartado 3.2.3, que consiste en emplear un tratamiento absorbente acústico aplicado en el techo. Este método sólo es válido en el caso de aulas de volumen hasta 350 m³, restaurantes y comedores.
• 2. En el caso de aulas y salas de conferencias, ambas opciones son aplicables si los recintos son de formas prismáticas rectas o asimilables.
• 3. Debe calcularse la absorción acústica, A, de las zonas comunes, como se indica en la expresión 3.26 del apartado 3.2.2.
• 4. Para calcular el tiempo de reverberación y la absorción acústica, deben utilizarse los valores del coeficiente de absorción acústica medio, α _m , de los acabados superficiales, de los revestimientos y de los elementos constructivos utilizados y el área de absorción acústica equivalente medio, A _O,m , de cada mueble fijo, obtenidos mediante mediciones en laboratorio según los procedimientos indicados en la normativa correspondiente contenida en el anejo C o mediante tabulaciones incluidas en el Catálogo de Elementos Constructivos u otros Documentos Reconocidos del CTE.

  En caso de no disponer de valores del coeficiente de absorción acústica medio α _m de productos, podrán utilizarse los valores del coeficiente de absorción acústica ponderado, α _w de acabados superficiales, de los revestimientos y de los elementos constructivos de los recintos

  Documento Básico DB HR, Capítulo 3, 3.2.1, punto 4 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 5. Debe diseñarse y dimensionarse, como mínimo, un caso de cada recinto que sea diferente en forma, tamaño y elementos constructivos.
• 6. Independientemente de lo especificado en este apartado, en el Anejo J se incluyen una serie de recomendaciones de diseño para aulas y salas de conferencias. Documento Básico DB HR, Capítulo 3, 3.2.1, punto 6 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

3.2.2. Método de cálculo general del tiempo de reverberación

• 1. El tiempo de reverberación, T, de un recinto se calcula mediante la expresión:



  siendo

  • V volumen del recinto, [m³];
  • A absorción acústica total del recinto, [m²];
• 2. La absorción acústica, A, se calculará a partir de la expresión:



  siendo

  • α _m,i coeficiente de absorción acústica medio de cada paramento, para las bandas de tercio de octava centradas en las frecuencias de 500, 1000 y 2000 Hz ;
  • S _i área de paramento cuyo coeficiente de absorción es α _i , [m²];
  • A _{om, j} área de absorción acústica equivalente media de cada mueble fijo absorbente diferente [m²];
  • V volumen del recinto , [m³].





  Documento Básico DB HR, Capítulo 3, 3.2.2, punto 2 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

3.2.3. Método de cálculo simplificado del tiempo de reverberación. Tratamientos absorbentes de los paramentos

• 1. En la mayoría de los casos puede emplearse un tratamiento absorbente uniforme aplicado únicamente en el techo. Los valores mínimos del coeficiente de absorción acústica medio del material o techo suspendido figuran en el apartado 3.2.3.1.
• 2. En aquellos casos en los que no sea posible encontrar un material o un techo suspendido con el valor de coeficiente de absorción acústica medio requerido en el apartado 3.2.3.1, deben utilizarse además tratamientos absorbentes adicionales al del techo en el resto de los paramentos, según el apartado 3.2.3.2.

3.2.3.1. Tratamientos absorbentes uniformes del techo

Las ecuaciones que figuran a continuación expresan el valor mínimo del coeficiente de absorción acústica medio, α_m,t, del material o del techo suspendido para los casos siguientes:

• a) aulas de volumen hasta 350 m³:
  • i) sin butacas tapizadas:



  • ii) con butacas tapizadas fijas:



• b) restaurantes y comedores:



  siendo

  • h altura libre del recinto, [m];
  • S_t área del techo, [m²].

3.2.3.2. Tratamientos absorbentes adicionales al del techo

Los tratamientos absorbentes empleados en los paramentos deben cumplir la relación siguiente:

siendo

• α_m,t coeficiente de absorción acústica medio del techo obtenido de las expresiones 3.27, 3.28 y 3.29, según corresponda;
• S_t área del techo, [m²];
• α_m,i coeficiente de absorción acústica medio del material utilizado para tratar el área S_i;
• S_i área de paramento cuyo coeficiente de absorción es α_m,i, [m²].

3.3. Ruido y vibraciones de las instalaciones

3.3.1. Datos que deben aportar los suministradores Documento Básico DB HR, Capítulo 3, 3.3.1, rúbrica modificada por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

Los suministradores de los equipos y productos incluirán en la documentación de los mismos los valores de las magnitudes que caracterizan los ruidos y las vibraciones procedentes de las instalaciones de los edificios:

• a) el nivel de potencia acústica, L _W , de equipos que producen ruidos estacionarios ; Documento Básico DB HR, Capítulo 3, 3.3.1, letra a) modificada por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• b) la rigidez dinámica, s', y la carga máxima, m, de los lechos elásticos utilizados en las bancadas de inercia;
• c) el amortiguamiento, C, la transmisibilidad, τ, y la carga máxima ,m, de los sistemas antivibratorios puntuales utilizados en el aislamiento de maquinaria y conductos;
• d) el coeficiente de absorción acústica, α, de los productos absorbentes utilizados en conductos de ventilación y aire acondicionado;
• e) la atenuación de conductos prefabricados, expresada como pérdida por inserción, D, y la atenuación total de los silenciadores que estén interpuestos en conductos, o empotrados en fachadas o en otros elementos constructivos.

3.3.2. Condiciones de montaje de equipos generadores de ruido estacionario.

• 1. Los equipos se instalarán sobre soportes antivibratorios elásticos cuando se trate de equipos pequeños y compactos o sobre una bancada de inercia cuando el equipo no posea una base propia suficientemente rígida para resistir los esfuerzos causados por su función o se necesite la alineación de sus componentes, como por ejemplo del motor y el ventilador o del motor y la bomba.
• 2. En el caso de equipos instalados sobre una bancada de inercia, tales como bombas de impulsión, la bancada será de hormigón o acero de tal forma que tenga la suficiente masa e inercia para evitar el paso de vibraciones al edificio. Entre la bancada y la estructura del edificio deben interponerse elementos antivibratorios.
• 3. Se consideran válidos los soportes antivibratorios y los conectores flexibles que cumplan la UNE 100153 IN.
• 4. Se instalarán conectores flexibles a la entrada y a la salida de las tuberías de los equipos.
• 5. En las chimeneas de las instalaciones térmicas que lleven incorporados dispositivos electromecánicos para la extracción de productos de combustión se utilizarán silenciadores.

3.3.3. Conducciones y equipamiento

3.3.3.1. Hidráulicas

• 1. Las conducciones colectivas del edificio deberán ir tratadas con el fin de no provocar molestias en los recintos habitables o protegidos adyacentes. Documento Básico DB HR, Capítulo 3, 3.3.3.1, punto 1 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 2. En el paso de las tuberías a través de los elementos constructivos se utilizarán sistemas antivibratorios tales como manguitos elásticos estancos, coquillas, pasamuros estancos y abrazaderas desolidarizadoras. Documento Básico DB HR, Capítulo 3, 3.3.3.1, punto 2 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 3. El anclaje de tuberías colectivas se realizará a elementos constructivos de masa por unidad de superficie mayor que 150 kg/m².
• 4. En los cuartos húmedos en los que la instalación de evacuación de aguas esté descolgada del forjado, debe instalarse un techo suspendido con un material absorbente acústico en la cámara.
• 5. La velocidad de circulación del agua se limitará a 1 m/s en las tuberías de calefacción y los radiadores de las viviendas.
• 6. La grifería situada dentro de los recintos habitables será de Grupo II como mínimo, según la clasificación de UNE EN 200.
• 7. Se evitará el uso de cisternas elevadas de descarga a través de tuberías y de grifos de llenado de cisternas de descarga al aire.
• 8. Las bañeras y los platos de ducha deben montarse interponiendo elementos elásticos en todos sus apoyos en la estructura del edificio: suelos y paredes. Los sistemas de hidromasaje, deberán montarse mediante elementos de suspensión elástica amortiguada.
• 9. No deben apoyarse los radiadores en el pavimento y fijarse a la pared simultáneamente, salvo que la pared esté apoyada en el suelo flotante. Documento Básico DB HR, Capítulo 3, 3.3.3.1, punto 9 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

3.3.3.2. Aire acondicionado

• 1. Los conductos de aire acondicionado deben ser absorbentes acústicos cuando la instalación lo requiera y deben utilizarse silenciadores específicos. Documento Básico DB HR, Capítulo 3, 3.3.3.2, punto 1 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 2. Se evitará el paso de las vibraciones de los conductos a los elementos constructivos mediante sistemas antivibratorios, tales como abrazaderas, manguitos y suspensiones elásticas.
• 3. ...
• Documento Básico DB HR, Capítulo 3, 3.3.3.2, punto 3 eliminado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

3.3.3.3. Ventilación

• 1. Los conductos de extracción que discurran dentro de una unidad de uso deben revestirse con elementos constructivos cuyo índice global de reducción acústica, ponderado A, R _A , sea al menos 33 dBA, salvo que sean de extracción de humos de garajes en cuyo caso deben revestirse con elementos constructivos cuyo índice global de reducción acústica, ponderado A, R _A , sea al menos 45 dBA.
• 2. Asimismo, cuando un conducto de ventilación se adose a un elemento de separación vertical se seguirán las especificaciones del apartado 3.1.4.1.2.
• 3. En el caso de que dos unidades de uso colindantes horizontalmente compartieran el mismo conducto colectivo de extracción, se cumplirán las condiciones especificadas en el DB HS3.

3.3.3.4. Eliminación de residuos

• 1. Para instalaciones de traslado de residuos por bajante, deben cumplirse las condiciones siguientes:
  • a) los conductos deben tratarse adecuadamente para que no trasmitan ruidos y vibraciones a los recintos habitables y protegidos colindantes.
  • b) El almacén de contenedores se considera un recinto de instalaciones y el suelo del almacén de contenedores debe ser flotante.
  Documento Básico DB HR, Capítulo 3, 3.3.3.4, punto 1 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 2. La frecuencia de resonancia de los sistemas antivibratorios, aproximables generalmente a sistemas de un grado de libertad puede calcularse según la expresión siguiente:



  siendo

  • f₀ frecuencia de resonancia del sistema, [Hz];
  • k' rigidez dinámica de una suspensión o sistema antivibratorio, [MN/m²];
  • m masa por unidad de superficie del elemento suspendido, [kg/m³].

3.3.3.5. Ascensores y montacargas

• 1. Los sistemas de tracción de los ascensores y montacargas se anclarán a los sistemas estructurales del edificio mediante elementos amortiguadores de vibraciones. El recinto del ascensor, cuando la maquinaria esté dentro del mismo, se considerará un recinto de instalaciones a efectos de aislamiento acústico. Cuando no sea así, los elementos que separan un ascensor de una unidad de uso, deben tener un índice de reducción acústica, R _A mayor que 50 dBA.
• 2. Las puertas de acceso al ascensor en los distintos pisos tendrán topes elásticos que aseguren la práctica anulación del impacto contra el marco en las operaciones de cierre.
• 3. El cuadro de mandos, que contiene los relés de arranque y parada, estará montado elásticamente asegurando un aislamiento adecuado de los ruidos de impactos y de las vibraciones.

4. Productos de construcción

4.1. Características exigibles a los productos

• 1. Los productos utilizados en edificación y que contribuyen a la protección frente al ruido se caracterizan por sus propiedades acústicas, que debe proporcionar el fabricante.
• 2. Los productos que componen los elementos constructivos homogéneos se caracterizan por la masa por unidad de superficie kg/m².
• 3. Los productos utilizados para aplicaciones acústicas se caracterizan por:
  • a) la resistividad al flujo del aire, r, en kPa s/m², obtenida según UNE EN 29053, y la rigidez dinámica, s', en MN/m³, obtenida según UNE EN 29052-1 en el caso de productos de relleno de las cámaras de los elementos constructivos de separación.
  • b) la rigidez dinámica, s', en MN/m³, obtenida según UNE EN 29052-1 y la clase de compresibilidad, definida en sus propias normas UNE, en el caso de productos aislantes de ruido de impactos utilizados en suelos flotantes y bandas elásticas.
  • c) el coeficiente de absorción acústica, α, al menos, para las frecuencias de 500, 1000 y 2000 Hz y el coeficiente de absorción acústica medio α_m, en el caso de productos utilizados como absorbentes acústicos.

    En caso de no disponer del valor del coeficiente de absorción acústica medio α_m, podrá utilizarse el valor del coeficiente de absorción acústica ponderado, α_w.

• 4. En el pliego de condiciones del proyecto deben expresarse las características acústicas de los productos utilizados en los elementos constructivos de separación.

4.2. Características exigibles a los elementos constructivos

• 1. Los elementos de separación verticales se caracterizan por el índice global de reducción acústica, ponderado A, R_A, en dBA;

  Los trasdosados se caracterizan por la mejora del índice global de reducción acústica, ponderado A, ΔRA, en dBA.

• 2. Los elementos de separación horizontales se caracterizan por:
  • a) el índice global de reducción acústica, ponderado A, R_A, en dBA;
  • b) el nivel global de presión de ruido de impactos normalizado, L_n,w, en dB.

  Los suelos flotantes se caracterizan por:

  • a) la mejora del índice global de reducción acústica, ponderado A, ΔR_A, en dBA;
  • b) la reducción del nivel global de presión de ruido de impactos, ΔL_w, en dB.

  Los techos suspendidos se caracterizan por:

  • a) la mejora del índice global de reducción acústica, ponderado A, ΔR_A, en dBA;
  • b) la reducción del nivel global de presión de ruido de impactos, ΔL _w , en dB.

    Documento Básico DB HR, Capítulo 4, 4.2, punto 2, letra b) modificada por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
  • c) el coeficiente de absorción acústica medio, α _m , si su función es el control de la reverberación.

    Documento Básico DB HR, Capítulo 4, 4.2, punto 2 letra c) introducida por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 3. La parte ciega de las fachadas y de las cubiertas se caracterizan por:
  • a) el índice global de reducción acústica, R_w, en dB;
  • b) el índice global de reducción acústica, ponderado A, R_A, en dBA;
  • c) el índice global de reducción acústica, ponderado A, para ruido de automóviles, R_A,tr, en dBA;
  • d) el término de adaptación espectral del índice de reducción acústica para ruido rosa incidente, C, en dB;
  • e) el término de adaptación espectral del índice de reducción acústica para ruido de automóviles y de aeronaves, C_tr, en dB.

  El conjunto de elementos que cierra el hueco (ventana, caja de persiana y aireador) de las fachadas y de las cubiertas se caracterizan por:

  Documento Básico DB HR, Capítulo 4, 4.2, punto 3, letra e) modificada por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

  • a) el índice global de reducción acústica, R_w, en dB;
  • b) el índice global de reducción acústica, ponderado A, R_A, en dBA;
  • c) el índice global de reducción acústica, ponderado A, para ruido de automóviles, R_A,tr, en dBA;
  • d) el término de adaptación espectral del índice de reducción acústica para ruido rosa incidente, C, en dB;
  • e) el término de adaptación espectral del índice de reducción acústica para ruido de automóviles y de aeronaves, C_tr, en dB;
  • f) la clase de ventana, según la norma UNE EN 12207; En el caso de fachadas, cuando se dispongan como aberturas de admisión de aire, según DB-HS 3, sistemas con dispositivo de cierre, tales como aireadores o sistemas de microventilación, la verificación de la exigencia de aislamiento acústico frente a ruido exterior se realizará con dichos dispositivos cerrados; Documento Básico DB HR, Capítulo 4, 4.2, punto 3, letra f) modificada por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
  • g) el índice global de reducción acústica, ponderado A, para ruido de automóviles, R_A,tr, para las cajas de persianas, en dBA;
• 4. Los aireadores se caracterizan por la diferencia de niveles normalizada, ponderada A, para ruido de automóviles, D _n,e,Atr , en dBA. Si dichos aireadores dispusieran de dispositivos de cierre, este índice caracteriza al aireador con dichos dispositivos cerrados. Documento Básico DB HR, Capítulo 4, 4.2, punto 4 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009
• 5. Los sistemas, tales como techos suspendidos o conductos de instalaciones de aire acondicionado o ventilación, a través de los cuales se produzca la transmisión aérea indirecta, se caracterizan por la diferencia de niveles acústica normalizada para transmisión indirecta, ponderada A, D_n,s,A, en dBA.
• 6. Cada mueble fijo, tal como una butaca fija en una sala de conferencias o un aula, se caracteriza por el área de absorción acústica equivalente medio, A_O,m, en m².
• 7. En el pliego de condiciones del proyecto deben expresarse las características acústicas de los productos y elementos constructivos obtenidas mediante ensayos en laboratorio. Si éstas se han obtenido mediante métodos de cálculo, los valores obtenidos y la justificación de los cálculos deben incluirse en la memoria del proyecto y consignarse en el pliego de condiciones.

  En las expresiones A.16 y A.17 del Anejo A se facilita el procedimiento de cálculo del índice global de reducción acústica mediante la ley de masa para elementos constructivos homogéneos enlucidos por ambos lados. En la expresión A.27 se facilita el procedimiento de cálculo del nivel global de presión de ruido de impactos normalizado para elementos constructivos homogéneos . Documento Básico DB HR, Capítulo 4, 4.2, punto 7, párrafo segundo modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

4.3. Control de recepción en obra de productos

• 1. En el pliego de condiciones se indicarán las condiciones particulares de control para la recepción de los productos que forman los elementos constructivos, incluyendo los ensayos necesarios para comprobar que los mismos reúnen las características exigidas en los apartados anteriores.
• 2. Deberá comprobarse que los productos recibidos:
  • a) corresponden a los especificados en el pliego de condiciones del proyecto;
  • b) disponen de la documentación exigida;
  • c) están caracterizados por las propiedades exigidas;
  • d) han sido ensayados, cuando así se establezca en el pliego de condiciones o lo determine el director de la ejecución de la obra, con la frecuencia establecida.
• 3. En el control se seguirán los criterios indicados en el artículo 7.2 de la Parte I del CTE.

5. Construcción

En el proyecto se definirán y justificarán las características técnicas mínimas que deben reunir los productos, así como las condiciones de ejecución de cada unidad de obra, con las verificaciones y controles especificados para comprobar su conformidad con lo indicado en dicho proyecto, según lo indicado en el artículo 6 de la parte I del CTE.

5.1. Ejecución

Las obras de construcción del edificio se ejecutarán con sujeción al proyecto, a la legislación aplicable, a las normas de la buena práctica constructiva y a las instrucciones del director de obra y del director de la ejecución de la obra, conforme a lo indicado en el artículo 7 de la Parte I del CTE. En el pliego de condiciones se indicarán las condiciones particulares de ejecución de los elementos constructivos. En especial se tendrán en cuenta las consideraciones siguientes:

5.1.1. Elementos de separación verticales y tabiquería

• 1. Los enchufes, interruptores y cajas de registro de instalaciones contenidas en los elementos de separación verticales no serán pasantes. Cuando se dispongan por las dos caras de un elemento de separación vertical, no serán coincidentes, excepto cuando se interponga entre ambos una hoja de fábrica o una placa de yeso laminado.
• 2. Las juntas entre el elemento de separación vertical y las cajas para mecanismos eléctricos deben ser estancas, para ello se sellarán o se emplearán cajas especiales para mecanismos en el caso de los elementos de separación verticales de entramado autoportante.

5.1.1.1. De fábrica o paneles prefabricados pesados y trasdosados de fábrica

• 1. Deben rellenarse las llagas y los tendeles con mortero ajustándose a las especificaciones del fabricante de las piezas.
• 2. Deben retacarse con mortero las rozas hechas para paso de instalaciones de tal manera que no se disminuya el aislamiento acústico inicialmente previsto.
• 3. En el caso de elementos de separación verticales formados por dos hojas de fábrica separadas por una cámara, deben evitarse las conexiones rígidas entre las hojas que puedan producirse durante la ejecución del elemento, debidas, por ejemplo, a rebabas de mortero o restos de material acumulados en la cámara. El material absorbente acústico o amortiguador de vibraciones situado en la cámara debe cubrir toda su superficie. Si éste no rellena todo el ancho de la cámara, debe fijarse a una de las hojas, para evitar el desplazamiento del mismo dentro de la cámara.
• 4. Cuando se empleen bandas elásticas, éstas deben quedar adheridas al forjado y al resto de particiones y fachadas, para ello deben usarse los morteros y pastas adecuadas para cada tipo de material.
• 5. En el caso de elementos de separación verticales con bandas elásticas (tipo 2) cuyo acabado superficial sea un enlucido, deben evitarse los contactos entre el enlucido de la hoja que lleva bandas elásticas en su perímetro y el enlucido del techo en su encuentro con el forjado superior, para ello, se prolongará la banda elástica o se ejecutará un corte entre ambos enlucidos. Para rematar la junta, podrán utilizarse cintas de celulosa microperforada.
• 6. De la misma manera, deben evitarse:
  • a) los contactos entre el enlucido del tabique o de la hoja interior de fábrica de la fachada que lleven bandas elásticas en su encuentro con un elemento de separación vertical de una hoja de fábrica (Tipo 1) y el enlucido de ésta;
  • b) los contactos entre el enlucido de la hoja que lleva bandas elásticas en su perímetro y el enlucido de la hoja principal de las fachadas de una sola hoja, ventiladas o con el aislamiento por el exterior.
  Documento Básico DB HR, Capítulo 5, 5.1.1.1, punto 6 modificado por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

5.1.1.2. De entramado autoportante y trasdosados de entramado

• 1. Los elementos de separación verticales de entramado autoportante deben montarse en obra según las especificaciones de la UNE 102040 IN y los trasdosados, bien de entramado autoportante, o bien adheridos, deben montarse en obra según las especificaciones de la UNE 102041 IN. En ambos casos deben utilizarse los materiales de anclaje, tratamiento de juntas y bandas de estanquidad establecidos por el fabricante de los sistemas.
• 2. Las juntas entre las placas de yeso laminado y de las placas con otros elementos constructivos deben tratarse con pastas y cintas para garantizar la estanquidad de la solución.
• 3. En el caso de elementos formados por varias capas superpuestas de placas de yeso laminado, deben contrapearse las placas, de tal forma que no coincidan las juntas entre placas ancladas a un mismo lado de la perfilería autoportante.
• 4. El material absorbente acústico o amortiguador de vibraciones puesto en la cámara debe rellenarla en toda su superficie, con un espesor de material adecuado al ancho de la perfilería utilizada.
• 5. En el caso de trasdosados autoportantes aplicados a un elemento base de fábrica, se cepillará la fábrica para eliminar rebabas y se dejarán al menos 10 mm de separación entre la fábrica y los canales de la perfilería.

5.1.2. Elementos de separación horizontales

5.1.2.1. Suelos flotantes

• 1. Previamente a la colocación del material aislante a ruido de impactos, el forjado debe estar limpio de restos que puedan deteriorar el material aislante a ruido de impactos.
• 2. El material aislante a ruido de impactos cubrirá toda la superficie del forjado y no debe interrumpirse su continuidad, para ello se solaparán o sellarán las capas de material aislante, conforme a lo establecido por el fabricante del aislante a ruido de impactos.
• 3. En el caso de que el suelo flotante estuviera formado por una capa de mortero sobre un material aislante a ruido de impactos y este no fuera impermeable, debe protegerse con una barrera impermeable previamente al vertido del hormigón.
• 4. Los encuentros entre el suelo flotante y los elementos de separación verticales, tabiques y pilares deben realizarse de tal manera que se eliminen contactos rígidos entre el suelo flotante y los elementos constructivos perimétricos.

5.1.2.2. Techos suspendidos y suelos registrables

• 1. Cuando discurran conductos de instalaciones por el techo suspendido o por el suelo registrable, debe evitarse que dichos conductos conecten rígidamente el forjado y las capas que forman el techo o el suelo.
• 2. En el caso de que en el techo hubiera luminarias empotradas, éstas no deben formar una conexión rígida entre las placas del techo y el forjado y su ejecución no debe disminuir el aislamiento acústico inicialmente previsto.
• 3. En el caso de techos suspendidos dispusieran de un material absorbente en la cámara, éste debe rellenar de forma continua toda la superficie de la cámara y reposar en el dorso de las placas y zonas superiores de la estructura portante.
• 4. Deben sellarse todas las juntas perimétricas o cerrarse el plenum del techo suspendido o el suelo registrable, especialmente los encuentros con elementos de separación verticales entre unidades de uso diferentes.

5.1.3. Fachadas y cubiertas

La fijación de los cercos de las carpinterías que forman los huecos (puertas y ventanas) y lucernarios, así como la fijación de las cajas de persiana, debe realizarse de tal manera que quede garantizada la estanquidad a la permeabilidad del aire.

5.1.4. Instalaciones

Deben utilizarse elementos elásticos y sistemas antivibratorios en las sujeciones o puntos de contacto entre las instalaciones que produzcan vibraciones y los elementos constructivos.

5.1.5. Acabados superficiales

Los acabados superficiales, especialmente pinturas, aplicados sobre los elementos constructivos diseñados para acondicionamiento acústico, no deben modificar las propiedades absorbentes acústicas de éstos.

5.2. Control de la ejecución

• 1. El control de la ejecución de las obras se realizará de acuerdo con las especificaciones del proyecto, sus anexos y las modificaciones autorizadas por el director de obra y las instrucciones del director de la ejecución de la obra, conforme a lo indicado en el artículo 7.3 de la Parte I del CTE y demás normativa vigente de aplicación.
• 2. Se comprobará que la ejecución de la obra se realiza de acuerdo con los controles establecidos en el pliego de condiciones del proyecto y con la frecuencia indicada en el mismo.
• 3. Se incluirá en la documentación de la obra ejecutada cualquier modificación que pueda introducirse durante la ejecución, sin que en ningún caso dejen de cumplirse las condiciones mínimas señaladas en este Documento Básico.

5.3. Control de la obra terminada

• 1. En el control se seguirán los criterios indicados en el artículo 7.4 de la Parte I del CTE.
• 2. En el caso de que se realicen mediciones in situ para comprobar las exigencias de aislamiento acústico a ruido aéreo, de aislamiento acústico a ruido de impactos y de limitación del tiempo de reverberación, se realizarán por laboratorios acreditados y conforme a lo establecido en las UNE EN ISO 140-4 y UNE EN ISO 140-5 para ruido aéreo, en la UNE EN ISO 140-7 para ruido de impactos y en la UNE EN ISO 3382 para tiempo de reverberación. La valoración global de resultados de las mediciones de aislamiento se realizará conforme a las definiciones de diferencia de niveles estandarizada para cada tipo de ruido según lo establecido en el Anejo H.
• 3. Para el cumplimiento de las exigencias de este DB se admiten tolerancias entre los valores obtenidos por mediciones in situ y los valores límite establecidos en el apartado 2.1 de este DB, de 3 dBA para aislamiento a ruido aéreo, de 3 dB para aislamiento a ruido de impacto y de 0,1 s para tiempo de reverberación.
• 4. En el caso de fachadas, cuando se dispongan como aberturas de admisión de aire, según DB-HS 3, sistemas con dispositivo de cierre, tales como aireadores o sistemas de microventilación, la verificación de la exigencia de aislamiento acústico frente a ruido exterior se realizará con dichos dispositivos cerrados. Documento Básico DB HR, Capítulo 5, 5.3, punto 4 introducido por el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

6. Mantenimiento y conservación

• 1. Los edificios deben mantenerse de tal forma que en sus recintos se conserven las condiciones acústicas exigidas inicialmente.
• 2. Cuando en un edificio se realice alguna reparación, modificación o sustitución de los materiales o productos que componen sus elementos constructivos, éstas deben realizarse con materiales o productos de propiedades similares, y de tal forma que no se menoscaben las características acústicas del mismo.
• 3. Debe tenerse en cuenta que la modificación en la distribución dentro de una unidad de uso, como por ejemplo la desaparición o el desplazamiento de la tabiquería, modifica sustancialmente las condiciones acústicas de la unidad.

Anejo A.

Terminología

Absorción acústica, A: Cantidad de energía acústica, en m², absorbida por un objeto del campo acústico. Es función de la frecuencia.

Puede calcularse, para absorbentes planos, en cada banda de frecuencia f, mediante la expresión siguiente:

siendo

• A _f absorción acústica para la banda de frecuencia f, [m²];
• α _f coeficiente de absorción acústica del material para la banda de frecuencia f;
• S área del material, [m²].

Aislamiento acústico a ruido aéreo : Diferencia de niveles estandarizada, ponderada A, en dBA, entre el recinto emisor y el receptor.

Para recintos interiores se utiliza el índice D _nT,A .

Para recintos en los que alguno de sus cerramientos constituye una fachada o una cubierta en las que el ruido exterior dominante es el de automóviles o el de aeronaves, se utiliza el índice D _2m,nT,Atr .

Para recintos en los que alguno de sus cerramientos constituye una fachada o una cubierta en las que el ruido exterior dominante es el ferroviario o el de estaciones ferroviarias, se utiliza el índice D _2m,nT,A .

Aislamiento acústico a ruido de impactos : Protección frente al ruido de impactos.

Viene determinado por el nivel global de presión de ruido de impactos estandarizado, L' _nT,w , en dB.

Área acústica (5) : Ámbito territorial, delimitado por la Administración competente, que presenta el mismo objetivo de calidad acústica .

Las áreas acústicas se clasificarán, en atención al uso predominante del suelo, en los tipos que determinen las comunidades autónomas, las cuales habrán de prever, al menos, los siguientes:

• a) Sectores del territorio con predominio de suelo de uso residencial.
• b) Sectores del territorio con predominio de suelo de uso industrial.
• c) Sectores del territorio con predominio de suelo de uso recreativo y de espectáculos.
• d) Sectores del territorio con predominio de suelo de uso terciario distinto del contemplado en el párrafo anterior.
• e) Sectores del territorio con predominio de suelo de uso sanitario, docente y cultural que requiera de especial protección contra la contaminación acústica.
• f) Sectores del territorio afectados a sistemas generales de infraestructuras de transporte, u otros equipamientos públicos que los reclamen.
• g) Espacios naturales que requieran una especial protección contra la contaminación acústica.

Área de absorción acústica equivalente, A: Absorción acústica, en m², correspondiente a un objeto de superficie no definida. Corresponde a la absorción de una superficie con coeficiente de absorción acústica igual a 1 y área igual a la absorción total del elemento.

Bancada de inercia: Perfil de acero o de hormigón reforzado con armaduras, capaz de absorber los esfuerzos causados por el funcionamiento de un equipo, particularmente durante los arranques.

Banda de octava: Intervalo de frecuencias comprendido entre una frecuencia determinada y otra igual al doble de la anterior.

Banda de tercio de octava: Intervalo de frecuencias comprendido entre una frecuencia determinada f ₁ y una frecuencia f ₂ relacionadas por (f ₂ /f ₁ ) ³ = 2.

Banda elástica : Banda de material elástico de al menos 10 mm de espesor utilizada para interrumpir la transmisión de vibraciones en los encuentros de una partición con suelos, techos, pilares y otras particiones. Se consideran materiales adecuados para las bandas aquéllos que tengan una rigidez dinámica, s', menor que 100 MN/m³ tales como el poliestireno elastificado, el polietileno y otros materiales con niveles de prestación análogos.

Coeficiente de absorción acústica, α: Relación entre la energía acústica absorbida por un objeto, usualmente plano, y la energía acústica incidente sobre el mismo, referida a la unidad de superficie. Es función de la frecuencia.

Los valores del coeficiente de absorción acústica y del área de absorción acústica equivalente se especificarán y usarán en los cálculos redondeados a la segunda cifra decimal. (Ejemplo: 0,355 → 0,36).

Cubierta : Cerramiento superior de los edificios, horizontal o con inclinación no mayor que 60º sobre la horizontal, que incluye el elemento resistente - forjado - más el acabado en su parte inferior - techo -, más revestimiento o cobertura en su parte superior. Debe considerarse cubierta tanto la parte ciega de la misma como los lucernarios.

Cubierta ligera : Cubierta cuya carga permanente no excede de 100 kg/m².

Curva de referencia para el nivel de presión de ruido de impactos (UNE EN ISO 717-2): Curva constituida por el conjunto de valores de nivel de presión de ruido de impactos que se indican a continuación:

Tabla A.1 Curva de referencia para ruido de impactos.

Diferencia de niveles estandarizada en fachadas , en cubiertas y en suelos en contacto con el aire exterior, D _2m,nT : Aislamiento acústico a ruido aéreo de una fachada , una cubierta o un suelo en contacto con el aire exterior, en dB, cuando la medida del nivel de ruido exterior, L _1,2m , se hace a 2 metros frente a la fachada o la cubierta .

Se define mediante la expresión siguiente:

siendo

• L _1,2m nivel medio de presión sonora medido a 2 metros frente a la fachada o la cubierta , [dB];
• L ₂ nivel medio de presión sonora en el recinto receptor, [dB];
• T tiempo de reverberación del recinto receptor, [s];
• T ₀ tiempo de reverberación de referencia; su valor es T _o =0,5 s.

Diferencia de niveles entre recintos , (o aislamiento acústico bruto entre recintos ), D: Diferencia, en dB, entre los niveles medios de presión sonora producidos en dos recintos por la acción de una o varias fuentes de ruido emitiendo en uno de ellos, que se toma como recinto emisor. En general es función de la frecuencia.

Se define mediante la expresión siguiente:

siendo

• L ₁ nivel medio de presión sonora en el recinto emisor, [dB];
• L ₂ nivel medio de presión sonora en el recinto receptor, [dB].

Diferencia de niveles estandarizada entre recintos interiores, D _nT : Diferencia entre los niveles medios de presión sonora producidos en dos recintos por una o varias fuentes de ruido emitiendo en uno de ellos, normalizada al valor 0,5 s del tiempo de reverberación . En general es función de la frecuencia.

Se define mediante la expresión siguiente:

siendo

• L ₁ nivel medio de presión sonora en el recinto emisor, [dB];
• L ₂ nivel medio de presión sonora en el recinto receptor, [dB];
• T tiempo de reverberación del recinto receptor, [s];
• T ₀ tiempo de reverberación de referencia; su valor es T ₀ =0,5 s.

Diferencia de niveles estandarizada, ponderada A, en fachadas , en cubiertas y en suelos en contacto con el aire exterior, D _2m,nT,A : Valoración global, en dBA, de la diferencia de niveles estandarizada de una fachada , una cubierta o un suelo en contacto con el aire exterior, D _2m,nT , para ruido rosa.

Se define mediante la expresión siguiente:

siendo

• D _2m,nT,i diferencia de niveles estandarizada, en la banda de frecuencia i, [dB];
• L _Ar,i valor del espectro normalizado del ruido rosa, ponderado A, en la banda de frecuencia i, [dBA];
• i recorre todas las bandas de frecuencia de tercio de octava de 100 Hz a 5 kHz.

En caso de que el ruido exterior dominante sea el ferroviario o el de estaciones ferroviarias también se utilizará este índice para la valoración global, pero usando los valores del espectro normalizado de ruido ferroviario o de estaciones ferroviarias, ponderado A.

Diferencia de niveles estandarizada, ponderada A, en fachadas , en cubiertas y en suelos en contacto con el aire exterior para ruido de automóviles, D _2m,nT,Atr : Valoración global, en dBA, de la diferencia de niveles estandarizada de una fachada , una cubierta , o un suelo en contacto con el aire exterior, D _2m,nT para un ruido exterior de automóviles.

Se define mediante la expresión siguiente:

siendo

• D _2m,nT,i diferencia de niveles estandarizada, en la banda de frecuencia i, [dB];
• L _Atr,i valor del espectro normalizado del ruido de automóviles, ponderado A, en la banda de frecuencia i, [dBA];
• i recorre todas las bandas de frecuencia de tercio de octava de 100 Hz a 5 kHz.

En caso de que el ruido exterior dominante sea el de aeronaves también se utilizará este índice para la valoración global, pero usando los valores del espectro normalizado de ruido de aeronaves, ponderado A.

Diferencia de niveles estandarizada, ponderada A, entre recintos interiores, D _nT,A : Valoración global, en dBA, de la diferencia de niveles estandarizada, entre recintos interiores, D _nT , para ruido rosa.

Se define mediante la expresión siguiente.

siendo

• D _nT,i diferencia de niveles estandarizada en la banda de frecuencia i, [dB];
• L _Ar , _i valor del espectro normalizado del ruido rosa, ponderado A, en la banda de frecuencia i, [dBA];
• i recorre todas las bandas de frecuencia de tercio de octava de 100 Hz a 5 kHz.

Diferencia de niveles normalizada de elementos de construcción pequeños , D _n,e : Diferencia de niveles normalizada, en dB, atribuible a elementos de construcción pequeños .

Se define mediante la expresión siguiente:

siendo

• L ₁ nivel medio de presión sonora en el recinto emisor, [dB];
• L ₂ nivel medio de presión sonora en el recinto receptor, [dB];
• A área de absorción acústica equivalente del recinto receptor, [m²];
• A ₀ área de absorción acústica equivalente de referencia, de valor A ₀ =10 m².

Diferencia de niveles por la forma de la fachada , ΔL _f,s : Mejora del aislamiento acústico a ruido aéreo de fachadas , en dB, por efecto de apantallamientos debidos a petos, formas especiales y retranqueos. (Véase anejo F).

Se define mediante la expresión siguiente:

siendo

• L _1,2m nivel medio de presión sonora medido a 2 m frente a la fachada o la cubierta , [dB];
• L _1,s nivel medio de presión sonora medido en el plano de la fachada o la cubierta , [dB].

Elemento constructivo homogéneo : Elemento de una sola hoja de fábrica, de hormigón, productos pétreos, etc. Se consideran forjados homogéneos las losas de hormigón, los forjados con elementos aligerantes cerámicos y de hormigón y los forjados de chapa colaborante.

Elemento constructivo mixto : Elemento formado por dos o más partes de cuantías de aislamiento diferentes, montadas unas como prolongación de otras hasta cubrir el total de la superficie. Ejemplos: pared formada por un murete sobre el que monta una cristalera, muro de fachada con ventanas, tabique con una puerta etc. (Véase Anejo G).

Elemento de entramado autoportante : Elemento constructivo formado por dos o más placas de yeso laminado, sujetas a una perfilería autoportante y con una cámara rellena con un material poroso, elástico y acústicamente absorbente.

Elemento de flanco: Elemento constructivo adyacente a un elemento de separación, por el cual se produce la transmisión acústica indirecta estructural o por vía de flancos.

Elementos de construcción pequeños : Elementos de área menor que 1 m², excepto ventanas y puertas, que colocados en los elementos de separación verticales, fachadas y cubiertas , transmiten el sonido entre dos recintos o entre un recinto y el exterior, tales como:

• - elementos de climatización;
• - aireadores;
• - ventiladores;
• - conductos eléctricos;
• - sistemas de estanquidad, pasamuros...etc.

Espectro de frecuencias: Representación de la distribución de energía de un sonido en función de sus frecuencias componentes. Normalmente se expresa mediante niveles de presión o de potencia en bandas de tercio de octava o en bandas de octava.

Espectro normalizado del ruido de aeronaves, ponderado A: Representación, en forma numérica, de los valores de presión sonora, ponderados A, correspondientes a ruido de aeronaves en las frecuencias en bandas de tercios de octava y de octavas.

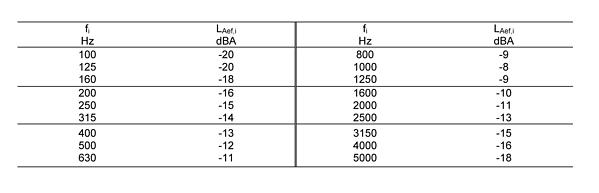

Tabla A.2 Valores del espectro normalizado de ruido de aeronaves, ponderado A.

Espectro normalizado del ruido de automóviles, ponderado A: Representación, en forma numérica, de los valores de presión sonora, ponderados A, correspondientes a ruido de automóviles en las frecuencias en bandas de tercios de octava y de octavas.

Tabla A.3 Valores del espectro normalizado de ruido de automóviles, ponderado A.

Espectro normalizado del ruido ferroviario o de estaciones ferroviarias, ponderado A: Representación, en forma numérica, de los valores de presión sonora, ponderados A, correspondientes a ruido ferroviario en las frecuencias en bandas de tercios de octava y de octavas.

Tabla A.4 Valores del espectro normalizado de ruido ferroviario o de estaciones ferroviarias, ponderado A.

Espectro normalizado del ruido rosa, ponderado A: Representación, en forma numérica, de los valores de presión sonora, ponderados A, correspondientes a ruido rosa normalizado en las frecuencias en bandas de tercios de octava y de octavas.

Tabla A.5 Valores del espectro normalizado de ruido rosa, ponderado A.

Estancias: Recintos protegidos tales como: salones, comedores, bibliotecas...etc. en edificios de uso residencial y despachos, salas de reuniones, salas de lectura...etc. en edificios de otros usos.

Fachada : Cerramiento perimétrico del edificio, vertical o con inclinación no mayor que 60º sobre la horizontal, que lo separa del exterior. Incluye tanto el muro de fachada como los huecos (puertas exteriores y ventanas).

Fachada ligera : Fachada continua y anclada a una estructura auxiliar, cuya masa por unidad de superficie es menor que 200 kg/m².

Frecuencia, f: Número de pulsaciones de una onda acústica sinusoidal ocurridas en un segundo.

Frecuencia crítica, f _c : Frecuencia límite inferior a la que empieza a darse el fenómeno de coincidencia consistente en que la energía acústica se transmite a través del elemento constructivo en forma de ondas de flexión, acopladas con las ondas acústicas del aire, con la consiguiente disminución del aislamiento acústico.

Se define a partir de las constantes elásticas del elemento constructivo, mediante la expresión siguiente:

siendo

• d espesor de la pared, [m];
• ρ densidad, [kg/m³];
• E módulo de Young, [N/m²];
• σ coeficiente de Poisson.

Índice de reducción acústica aparente, R': Aislamiento acústico, en dB, de un elemento constructivo medido in situ, incluidas las transmisiones indirectas. Es función de la frecuencia.

Se define mediante la expresión siguiente:

siendo

• L ₁ nivel medio de presión sonora en el recinto emisor, [dB];
• L ₂ nivel medio de presión sonora en el recinto receptor, [dB];
• S área del elemento constructivo, [m²];
• A área de absorción acústica equivalente del recinto receptor, [m²].

Índice de reducción acústica de un elemento constructivo, R: Aislamiento acústico, en dB, de un elemento constructivo medido en laboratorio. Es función de la frecuencia.

Se define mediante la expresión siguiente:

siendo

• L ₁ nivel medio de presión sonora en el recinto emisor, [dB];
• L ₂ nivel medio de presión sonora en el recinto receptor, [dB];
• S área del elemento constructivo, [m²];
• A área de absorción acústica equivalente del recinto receptor, [m²].

Índice de reducción acústica por vía indirecta, R _ij : Diferencia entre los niveles sonoros de los recintos emisor y receptor, debida a la transmisión acústica por vía indirecta o por flancos.

Índice de reducción de vibraciones para caminos de transmisión sobre uniones de elementos constructivos, K _ij :. Diferencia entre los niveles medios de velocidad entre ambos lados de la unión, promediada en las dos direcciones, normalizada a la longitud de la unión y a la longitud de absorción equivalente de los elementos a cada lado. Es una magnitud relacionada con la transmisión de energía en una unión de dos elementos constructivos

Se define mediante la expresión siguiente:

Siendo

• a _{i, situ} longitud de absorción equivalente del elemento i medida in situ, [m];
• a _{j, situ} longitud de absorción equivalente del elemento j medida in situ, [m];
• L _ij longitud común de la arista de unión entre el elemento i y el j, [m].

Como primera aproximación las longitudes de absorción equivalente pueden tomarse como a _{i, situ} = S _i / l ₀ y a _{j, situ} = S _j / l ₀ , para todo tipo de elementos, con la longitud de acoplamiento de referencia l ₀ =1 m. Si en este caso el índice de reducción de vibraciones, calculado según el Anejo D, tiene un valor menor que el valor mínimo de Kij min, entonces se utiliza este valor mínimo, cuya expresión viene dada por:

siendo

• ij caminos de transmisión Ff, Fd o Df;
• l ₀ = 1 m longitud de la arista de unión de referencia;
• S _i área del elemento excitado i (forjado), [m²];
• S _j área del elemento radiante j en el recinto receptor, [m²].

Índice de ruido día, L _d (6) : Índice de ruido asociado a la molestia durante el periodo día y definido como el nivel sonoro medio a largo plazo, ponderado A, determinado a lo largo de todos los periodos día de un año. Se expresa en dBA.

Índice global de reducción acústica aparente, ponderado A, de un elemento constructivo, R' _A : Valoración global, en dBA, del índice de reducción acústica aparente, R', para un ruido incidente rosa, normalizado, ponderado A.

Se define mediante la expresión siguiente:

siendo

• R' _i índice de reducción acústica aparente en la banda de frecuencia i, [dB];
• L _Ar,i valor del espectro del ruido rosa normalizado, ponderado A, en la banda de frecuencia i, [dBA];
• i recorre todas las bandas de frecuencia de tercio de octava de 100 Hz a 5 kHz.

Índice global de reducción acústica aparente, R' _w : Valor en decibelios de la curva de referencia, a 500 Hz, ajustada a los valores experimentales del índice de reducción acústica aparente, R'.

Índice global de reducción acústica, ponderado A, de un elemento constructivo, R _A : Valoración global, en dBA, del índice de reducción acústica, R, para un ruido incidente rosa normalizado, ponderado A.

Los índices de reducción acústica se determinarán mediante ensayo en laboratorio. No obstante, y en ausencia de ensayo, puede decirse que el índice de reducción acústica proporcionado por un elemento constructivo de una hoja de materiales homogéneos, es función casi exclusiva de su masa y son aplicables las siguientes expresiones (ley de masa) que determinan el aislamiento RA, en función de la masa por unidad de superficie, m, expresada en kg/m²:

A partir de los valores del índice de reducción acústica R, obtenidos mediante ensayo en laboratorio, este índice se define mediante la expresión siguiente:

siendo

• R _i valor del índice de reducción acústica en la banda de frecuencia i, [dB];
• L _Ar,i , valor del espectro del ruido rosa, ponderado A, en la banda de frecuencia i, [dBA];
• i recorre todas las bandas de frecuencia de tercio de octava de 100 Hz a 5 kHz.

De forma aproximada puede considerarse que R _A = R _w + C.

Índice global de reducción acústica, ponderado A, para ruido exterior dominante de automóviles, R _Atr : Valoración global, en dBA, del índice de reducción acústica, R, para un ruido exterior de automóviles.

Se define mediante la expresión siguiente:

siendo

• R _i valor del índice de reducción acústica en la banda de frecuencia i, [dB];
• L _Atr,i valor del espectro normalizado del ruido de automóviles, ponderado A, en la banda de frecuencia i, [dBA];
• i recorre todas las bandas de frecuencia de tercio de octava de 100 Hz a 5 kHz.

De forma aproximada puede considerarse que R _Atr = R _w + C _tr

Índice global de reducción acústica, R _w : Valor en decibelios de la curva de referencia, a 500 Hz, ajustada a los valores experimentales del índice de reducción acústica, R según el método especificado en la UNE EN ISO 717 - 1.

Longitud de absorción equivalente de vibraciones de un elemento constructivo, a: Longitud equivalente a la absorción de vibraciones de un elemento constructivo.

Se define mediante la expresión siguiente:

siendo

• T _s tiempo de reverberación estructural del elemento, [s];
• S área del elemento constructivo, [m²];
• f frecuencia, [Hz];
• f _ref frecuencia de referencia, de valor 1000 Hz,
• C ₀ velocidad de propagación, [m/s].

Material poroso: Material absorbente de estructura alveolar, granular, fibrosa, etc., que actúa degradando la energía mecánica en calor, mediante el rozamiento del aire con las superficies del material.

Medianería : Cerramiento que linda en toda su superficie o en parte de ella con otros edificios ya construidos, o que puedan construirse legalmente.

Mejora del índice de reducción acústica de un Δ revestimiento , ΔR: Aumento del índice de reducción acústica de un elemento constructivo por adición de un tratamiento o revestimiento al elemento constructivo base. Se valora por la diferencia entre el índice de reducción acústica de un elemento constructivo de referencia con el revestimiento de mejora y el propio del elemento constructivo de referencia. Es función de la frecuencia.

Mejora del índice global de reducción acústica de un revestimiento , ΔR _w : Aumento del índice global de reducción acústica de un elemento constructivo por adición de un tratamiento o revestimiento al elemento constructivo base. Se valora por la diferencia entre los valores globales del índice de reducción acústica de un elemento constructivo de referencia con el revestimiento de mejora y el propio del elemento constructivo de referencia.

Mejora del índice global de reducción acústica, ponderado A, de un revestimiento , ΔR _A : Aumento del índice global de reducción acústica de un elemento constructivo por adición de un tratamiento o revestimiento al elemento constructivo base. Se valora por la diferencia entre los valores globales del índice de reducción acústica, ponderado A, de un elemento constructivo de referencia con el revestimiento de mejora y el propio del elemento constructivo de referencia.

Nivel de potencia acústica, L _W : Se define mediante la expresión siguiente:

siendo

• W potencia acústica considerada, [W];
• W ₀ potencia acústica de referencia, de valor 10 ^-12 W.

Nivel de presión de ruido de impactos estandarizado, L' _nT : Nivel de presión sonora medio, en dB, en el recinto receptor normalizado a un tiempo de reverberación de 0,5 s, cuando el elemento constructivo de separación respecto al recinto emisor es excitado por la máquina de impactos normalizada. Es función de la frecuencia.

Se define mediante la expresión siguiente:

siendo

• L nivel medio de presión sonora en el recinto receptor, [dB];
• T tiempo de reverberación del recinto receptor, [s];
• T ₀ tiempo de reverberación de referencia; su valor es T ₀ =0,5 s.

Nivel de presión de ruido de impactos normalizado de un elemento constructivo horizontal, L _n : Nivel de presión sonora medio en el recinto receptor referido a una absorción de 10 m², con el elemento constructivo horizontal montado como elemento de separación respecto al recinto superior. Tal elemento es excitado por la máquina de impactos normalizada, en condiciones de ensayo en laboratorio (carencia de transmisiones indirectas). Es función de la frecuencia.

Se define mediante la expresión siguiente:

siendo

• L nivel medio de presión de ruido de impactos en el recinto receptor, [dB];
• A área de absorción equivalente del recinto receptor, [m²].

Nivel global de presión de ruido de impactos normalizado medido in situ, L' _n,w : Es el valor a 500 Hz de la curva de referencia ajustada a los valores experimentales de nivel de presión de ruido de impactos normalizado, L' _n . Si los niveles experimentales están dados para bandas de octava, el valor a 500 Hz se reduce en 5 dB.

Nivel de presión de ruido de impactos normalizado medido in situ, L' _n : Es el nivel de presión sonora medio en el recinto receptor normalizado a una absorción acústica de 10 m², cuando el elemento constructivo de separación respecto al recinto superior es excitado por la máquina de impactos normalizada. Es función de la frecuencia.

Se define mediante la expresión siguiente:

siendo

• L nivel medio de presión sonora en el recinto receptor, [dB];
• A área de absorción acústica equivalente del recinto receptor, [m²].

Nivel de presión sonora, ponderado A, L _pA : Nivel que valora un ruido complejo mediante un valor único empleando la ponderación A.

Para un ruido de espectro conocido, en bandas de tercio de octava o en bandas de octava, se define mediante la expresión siguiente:

siendo

• L _i nivel de presión sonora en la banda de frecuencia i, [dB];
• A _i valor de la ponderación A en la banda de frecuencia i, [dBA].

Nivel de presión sonora, L _p : Se define mediante la expresión siguiente:

siendo

• p presión sonora considerada, [Pa];
• p ₀ presión sonora de referencia, de valor 2·10 ^-5 Pa.

Se sobreentiende que las presiones sonoras se expresan en valores eficaces o rms, salvo que se diga lo contrario.

Nivel global de presión de ruido de impactos estandarizado, L' _nT,w : Valoración global del nivel de presión de ruido de impactos estandarizado, L' _nT

Nivel global de presión de ruido de impactos normalizado de un elemento constructivo horizontal, L _n,w : Valor a 500 Hz de la curva de referencia ajustada a los valores experimentales de nivel de presión de ruido de impactos normalizado, Ln. Si los niveles experimentales están dados para bandas de octava, hay que reducir en 5 dB el valor a 500 Hz. El nivel global de presión de ruido de impactos normalizado se determinará mediante ensayo en laboratorio. No obstante, y en ausencia de ensayo, puede decirse que el L _n,w proporcionado por un elemento constructivo de una hoja de materiales homogéneos, es función casi exclusivamente de su masa y es aplicable la siguiente expresión definida en la norma UNE EN 12354-2, que determina el nivel de presión, en función de la masa por unidad de superficie, m, expresada en kg/m²:

Nivel medio de presión sonora en un recinto , L: Nivel correspondiente al promedio temporal y espacial del cuadrado de la presión acústica, extendiendo el promediado espacial al interior del recinto exceptuando las zonas de radiación directa de las fuentes y las próximas a las paredes, suelo y techo.

Para exploraciones de la presión a lo largo de trayectorias continuas representativas que se barren en un tiempo T se define mediante la expresión siguiente:

siendo

• p(t) valor de la presión acústica en el instante t, [Pa];
• p ₀ presión sonora de referencia, de valor 2·10 ^-5 Pa;

Para exploraciones de la presión en n puntos discretos se define mediante la expresión siguiente:

siendo

• L _pi nivel de presión sonora medido en el punto i, [dB].

Cuando las diferencias entre los valores componentes son menores que 4 dB, se puede tomar como nivel medio la media aritmética de los niveles componentes.

Nivel medio de presión sonora estandarizado, ponderado A, L _A,T : Nivel medio de presión sonora, ponderado A, en un recinto referido a un tiempo de reverberación de 0,5 s.

Se define mediante la expresión siguiente:

siendo

• L _A nivel medio de presión sonora, ponderado A, en un recinto, [dBA];
• T valor medido del tiempo de reverberación , [s].

Nivel sonoro continuo equivalente estandarizado, ponderado A, L _eqA,T : Nivel sonoro continuo equivalente, ponderado A, referido a un tiempo de reverberación de 0,5 s.

Se define mediante la expresión siguiente:

siendo

• L _eqA nivel sonoro continuo equivalente, ponderado A, en los períodos establecidos, [dBA];
• T valor medido del tiempo de reverberación , [s].

Nivel sonoro continuo equivalente, ponderado A, L _eqA : Viene definido, en dBA, por el valor L _eqA . Para ruidos de nivel variable en el tiempo se define mediante la expresión:

siendo

• L(t) _pA nivel de presión sonora, ponderado A, en el instante t, [dBA];
• T intervalo temporal considerado, en s.

Cuando los niveles de un ruido, L _pAi , se mantienen prácticamente constantes (± 2 dB) en cada intervalo temporal t _i ,(T = Σ _i t _i ), se puede usar la expresión:

Objetivo de calidad acústica (7) : Conjunto de requisitos que, en relación con la contaminación acústica, deben cumplirse en un momento dado en un espacio determinado.

Panel prefabricado pesado : Se consideran elementos prefabricados pesados los paneles de hormigón, yeso o cualquier material con características similares.

Ponderación espectral A: Aproximación con signo menos de la línea isofónica con un nivel de sonoridad igual a 40 fonios. En el margen de frecuencias de aplicación de este DB, la curva de ponderación A viene definida por los valores siguientes:

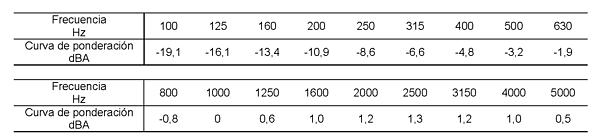

Tabla A.6 Valores de la curva de ponderación A

La ponderación espectral A se utiliza para compensar las diferencias de sensibilidad que el oído humano tiene para las distintas frecuencias dentro del campo auditivo.

Potencia acústica, W: Energía emitida en la unidad de tiempo por una fuente acústica determinada.

Presión acústica, p: Diferencia entre la presión total instantánea en un punto determinado, en presencia de una perturbación acústica y la presión estática en el mismo punto.

Recinto : Espacio del edificio limitado por cerramientos, particiones o cualquier otro elemento de separación.

Recinto de actividad : Aquellos recintos, en los edificios de uso residencial (público y privado), hospitalario o administrativo, en los que se realiza una actividad distinta a la realizada en el resto de los recintos del edificio en el que se encuentra integrado, siempre que el nivel medio de presión sonora estandarizado, ponderado A, del recinto sea mayor que 70 dBA. Por ejemplo, actividad comercial, de pública concurrencia, etc.

A partir de 80 dBA se considera recinto ruidoso .

Todos los aparcamientos se consideran recintos de actividad respecto a cualquier uso salvo los de uso privativo en vivienda unifamiliar.

Recinto de instalaciones : Recinto que contiene equipos de instalaciones colectivas del edificio, entendiendo como tales, todo equipamiento o instalación susceptible de alterar las condiciones ambientales de dicho recinto . A efectos de este DB, el recinto del ascensor no se considera un recinto de instalaciones a menos que la maquinaria esté dentro del mismo.

Recinto habitable : Recinto interior destinado al uso de personas cuya densidad de ocupación y tiempo de estancia exigen unas condiciones acústicas, térmicas y de salubridad adecuadas. Se consideran recintos habitables los siguientes:

• a) habitaciones y estancias (dormitorios, comedores, bibliotecas, salones, etc.) en edificios residenciales;
• b) aulas, salas de conferencias, bibliotecas, despachos, en edificios de uso docente;
• c) quirófanos, habitaciones, salas de espera, en edificios de uso sanitario u hospitalario;
• d) oficinas, despachos; salas de reunión, en edificios de uso administrativo;
• e) cocinas, baños, aseos, pasillos, distribuidores y escaleras, en edificios de cualquier uso;
• f) cualquier otro con un uso asimilable a los anteriores.

En el caso en el que en un recinto se combinen varios usos de los anteriores siempre que uno de ellos sea protegido, a los efectos de este DB se considerará recinto protegido .

Se consideran recintos no habitables aquellos no destinados al uso permanente de personas o cuya ocupación, por ser ocasional o excepcional y por ser bajo el tiempo de estancia, sólo exige unas condiciones de salubridad adecuadas. En esta categoría se incluyen explícitamente como no habitables los trasteros, las cámaras técnicas y desvanes no acondicionados, y sus zonas comunes .

Recinto protegido: Recinto habitable con mejores características acústicas. Se consideran recintos protegidos los recintos habitables de los casos a), b), c), d).

Recinto ruidoso : Recinto , de uso generalmente industrial, cuyas actividades producen un nivel medio de presión sonora estandarizado, ponderado A, en el interior del recinto, mayor que 80 dBA.

Reducción del nivel de presión de ruido de impactos (o mejora del aislamiento acústico a ruido de impactos ) de un suelo flotante o de un techo suspendido, ΔL: Diferencia entre el nivel de presión de ruido de impactos normalizado de un forjado normalizado de referencia con el suelo flotante o el techo suspendido y el propio del forjado de referencia. Es función de la frecuencia.

Reducción del nivel global de presión de ruido de impactos (o mejora global del aislamiento acústico a ruido de impactos ) de un suelo flotante o de un techo suspendido, ΔL _w : Diferencia entre el nivel global de presión de ruido de impactos normalizado del forjado de referencia normalizado y el calculado para ese forjado de referencia con el suelo flotante o el techo suspendido. (Véase Anejo E).

Revestimiento : Capa colocada sobre un elemento constructivo base o soporte. Se consideran revestimientos los trasdosados en elementos constructivos verticales, los suelos flotantes , las moquetas y los techos suspendidos, en elementos constructivos horizontales.

Ruido blanco: Ruido que contiene todas las frecuencias con la misma amplitud. Su espectro expresado como niveles de presión o potencia, en bandas de tercio de octava, es una recta de pendiente 3 dB/octava. Se utiliza para efectuar las medidas normalizadas.

Ruido estacionario : Ruido continuo y estable en el tiempo. Se consideran ruidos estacionarios los procedentes de instalaciones de aire acondicionado, ventiladores, compresores, bombas impulsoras, calderas, quemadores, maquinaria de los ascensores, etc., rejillas y unidades terminales.

Ruido exterior dominante : Se considera que el ruido de aeronaves o el ruido ferroviario o el de estaciones ferroviarias es dominante frente al ruido de automóviles en un espacio exterior dado cuando el espectro del ruido en ese espacio, ponderado A, desplazado en una cuantía de nivel adecuada proporciona diferencias menores que 1,5 dBA en, por lo menos, 10 tercios de octava, al ajustarlo respectivamente al espectro del ruido de aeronaves o de estaciones ferroviarias.

Ruido rosa: Ruido cuyo espectro expresado como niveles de presión o potencia, en bandas de tercio de octava, consiste en una recta de pendiente 0 dB/octava. Se utiliza para efectuar las medidas normalizadas.

Silenciador o unidad de atenuación: Dispositivo capaz de reducir el nivel de presión sonora entre su entrada y su salida que se acopla al conducto de salida de gases de equipos o redes de instalaciones para atenuar el ruido.

Sistema : Instalación compartida por dos recintos que hace que la transmisión de sonido se produzca de forma aérea indirecta. Es el caso de conductos de instalaciones, como conductos de ventilación o aire acondicionado, techos suspendidos, etc.

Suelo flotante : Elemento constructivo sobre el forjado que comprende el solado con su capa de apoyo y el una capa de un material aislante a ruido de impactos.

Tabiquería de fábrica: Tabiquería formada por unidades de montaje en húmedo, tales como ladrillos huecos, ladrillos perforados, bloques de hormigón, bloques de arcilla aligerada, tabiques de escayola maciza, etc.

Tabiquería de entramado: Elemento constructivo formado por dos o más placas de yeso laminado, sujetas a una perfilería autoportante y con una cámara que puede estar rellena con un material poroso, elástico y acústicamente absorbente.

Término de adaptación espectral, C, C _tr : Valor en decibelios, que se añade al valor de una magnitud global obtenida por el método de la curva de referencia de la ISO 717-1 (R _w , por ejemplo), para tener en cuenta las características de un espectro de ruido particular. Cada índice global, ponderado A, lleva incorporado el término de adaptación espectral del índice global asociado, derivado del método de la curva de referencia.

Cuando el ruido incidente es rosa o ruido ferroviario o de estaciones ferroviarias se usa el símbolo C y cuando es ruido de automóviles o aeronaves el símbolo es C _tr .

Tiempo de reverberación estructural de un elemento constructivo, T _s : Tiempo, en s, correspondiente a una caída del nivel de vibración de 60 dB, a partir del cese de la excitación. Hay que distinguir entre los valores medidos en laboratorio, T _s,lab y los medidos in situ, T _s,situ para el mismo elemento.

Tiempo de reverberación , T: Tiempo, en s, necesario para que el nivel de presión sonora disminuya 60 dB después del cese de la fuente. En general es función de la frecuencia. Los valores de las exigencias establecidos como límite, se entenderán como la media de los valores a 500, 1000 y 2000 Hz.

Los valores del tiempo de reverberación se especificarán y usarán en los cálculos redondeados a la primera cifra decimal. (Ejemplo: 1,25 → 1,3)

Transmisión acústica directa : Transmisión del sonido al recinto receptor exclusivamente a través del elemento de separación, bien por su parte sólida o por partes de comunicación aérea, tales como rendijas, aberturas o conductos, etc., si los hubiere.

Transmisión acústica indirecta : Transmisión del sonido al recinto receptor a través de caminos de transmisión distintos del directo. Puede ser aérea y estructural; también se llama transmisión por flancos.

Trasdosado : Elemento suplementario del elemento constructivo vertical Se consideran los trasdosados siguientes:

• a) una o varias placas de yeso laminado sujetas a un entramado;
• b) un panel formado por una placa de yeso y una capa de material aislante adherido o anclado mecánicamente al elemento base;
• c) el conjunto formado por una hoja de fábrica con bandas elásticas perimétricas y una cámara rellena con un material absorbente, poroso y elástico.

Unidad de uso : Edificio o parte de un edificio que se destina a un uso específico, y cuyos usuarios están vinculados entre, sí bien por pertenecer a una misma unidad familiar, empresa, corporación, bien por formar parte de un grupo o colectivo que realiza la misma actividad. En cualquier caso, se consideran unidades de uso , las siguientes:

• a) en edificios de vivienda, cada una de las viviendas;
• b) en edificios de uso hospitalario, y residencial público, cada habitación incluidos sus anexos;
• c) en edificios docentes, cada aula o sala de conferencias incluyendo sus anexos»

Zona común: Zona o zonas que dan servicio a varias unidades de uso.

Documento Básico DB HR, Anejo A «Terminología» modificado conforme establece el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

Anejo B.

Notación

En este anejo se recogen, ordenados alfabéticamente, los símbolos correspondientes a las magnitudes que se utilizan en este DB junto con las unidades.

α:	Coeficiente de absorción acústica
α f :	Coeficiente de absorción acústica de un material para la banda de frecuencia f
α i :	Coeficiente de absorción acústica del material i
α m :	Coeficiente de absorción acústica medio
α m,i	Coeficiente de absorción acústica medio del material i
α m,t	Coeficiente de absorción acústica medio del techo
α w :	Coeficiente de absorción acústica ponderado según la UNE EN ISO 11654
Φ	Factor de directividad de la fuente
ρ:	Densidad, [kg/m³]
σ:	Coeficiente de Poisson
τ:	Transmisibilidad de un sistema antivibratorio
τ’:	Factor de transmisión total de potencia acústica
ΔL:	Reducción del nivel de presión de ruido de impactos de un revestimiento , [dB]
ΔL d :	Reducción del nivel de presión de ruido de impactos mediante una capa adicional sobre la cara de recepción del elemento de separación, [dB]
ΔL d,lab :	Reducción del nivel de presión de ruido de impactos mediante una capa adicional sobre la cara de recepción del elemento de separación, medido en laboratorio, [dB]
ΔL d,situ :	Reducción del nivel de presión de ruido de impactos mediante una capa adicional sobre la cara de recepción del elemento de separación medido in situ, [dB]
ΔL d,w :	Reducción del nivel global de presión de ruido de impactos por revestimiento del lado de la recepción, [dB]
ΔL fs :	Diferencia de niveles por la forma de la fachada , [dB]
ΔL lab :	Reducción del nivel de presión de ruido de impactos de un revestimiento de forjado, medido en laboratorio, [dB]
ΔL situ :	Reducción del nivel de presión de ruido de impactos por revestimiento de la cara de emisión del elemento de separación, medido in situ, [dB]
ΔL(f):	Reducción del nivel de presión de ruido de impactos, para cada banda de tercio de octava, de un revestimiento , [dB]
ΔL w :	Reducción del nivel global de presión de ruido de impactos de un revestimiento , [dB]
ΔL w,situ :	Reducción del nivel global de presión de ruido de impactos por revestimiento del lado de la emisión, medido in situ, [dB]
ΔR:	Mejora del índice de reducción acústica de un revestimiento , [dB]
ΔR d,A :	Mejora del índice global de reducción acústica por revestimiento del elemento de separación en el recinto receptor, [dBA]
ΔR i,A :	Mejora del índice global de reducción acústica por revestimiento del elemento i, [dBA]
ΔR ij,A :	Mejora del índice global de reducción acústica para cada camino de transmisión indirecta , [dBA]
ΔR j,A :	Mejora del índice global de reducción acústica por revestimiento del elemento j, [dBA]
ΔR lab :	Mejora del índice global de reducción acústica de un revestimiento , medido en laboratorio [dB]
ΔR situ :	Mejora del índice de reducción acústica de un revestimiento medido in situ, [dB]
ΔR w :	Mejora del índice global de reducción acústica de un revestimiento , [dB]
ΔR A :	Mejora del índice global de reducción acústica, ponderado A, de un revestimiento , [dBA]
ΔR A,l :	Índice global de la mejora del índice de reducción acústica, para la curva de referencia con frecuencia crítica baja, [dBA]
ΔR A,m :	Índice global de la mejora del índice de reducción acústica, para la curva de referencia con frecuencia crítica media, [dBA]
ΔR D,A :	Mejora del índice global de reducción acústica, ponderado A, por revestimiento del elemento de separación en el recinto emisor, [dBA]
ΔR Dd,A :	Mejora del índice global de reducción acústica, por efecto de revestimientos del lado de la emisión y/o recepción del elemento de separación para ruido rosa, [dBA]
ΔR Df,A :	Mejora del índice global de reducción acústica, por efecto de revestimientos en el elemento de separación del lado de la emisión y/o del elemento de flanco en la recepción para ruido rosa, [dBA]
ΔR Fd,A :	Mejora del índice global de reducción acústica, por efecto de revestimientos en el elemento de flanco del lado de la emisión y/o del elemento de separación en la recepción para ruido rosa, [dBA]
ΔR Ff,A :	Mejora del índice global de reducción acústica, por efecto de revestimientos del lado de la emisión y/o recepción del elemento de flanco para ruido rosa, [dBA]
a:	Longitud de absorción equivalente de vibraciones de un elemento constructivo, [m]
c o :	Velocidad de propagación, [m/s]
d:	Espesor de la pared, [m]
e 1 :	Espesor del elemento flexible interpuesto, [m]
f:	Frecuencia, [Hz]
f c :	Frecuencia crítica, [Hz]
f ref :	Frecuencia de referencia de valor 1000 Hz, [Hz]
f 0 :	Frecuencia de resonancia, [Hz]
h:	Altura libre de un recinto , [m]
k’:	Rigidez dinámica de una suspensión o sistema antivibratorio, [MN/m³]
l f :	Longitud común de la arista de unión entre el elemento de separación y los elementos de flancos F y f, [m]
l ij :	Longitud común de la arista de unión entre el elemento i y el j, [m]
l 0 :	Longitud de la arista de unión de referencia de valor 1 m, [m]
m:	Masa por unidad de superficie, [kg/m²]
m:	Carga máxima, [kg/m²]
m:	Coeficiente de absorción acústica en el seno del aire, [m -1 ]
	Coeficiente de absorción acústica medio en el aire, para las frecuencias de 500, 1000 y 2000 Hz, [m -1 ]
m’i:	Masa por unidad de superficie del elemento i en el camino de transmisión ij, [kg/m²]
m’ ⊥i :	Masa por unidad de superficie de otro elemento, perpendicular al i, que forma la unión, [kg/m²]
n:	Número de elementos de flanco del recinto
n:	Número de caminos indirectos
n:	Número total de materiales caracterizados por un coeficiente de absorción acústica diferente
p:	Presión acústica, [Pa]
p 0 :	Presión sonora de referencia, de valor 2·10 -5 Pa, [Pa]
p(t):	Presión acústica en el instante t, [Pa]
r:	Resistividad al flujo del aire, [kPa s/m²]
s’:	Rigidez dinámica, [MN/m³]
A:	Área de absorción acústica equivalente, [m²]
A:	Área de absorción acústica equivalente de un recinto , [m²]
A f :	Absorción acústica para la banda de frecuencia f, [m²]
A i :	Valor de la ponderación A en la banda de frecuencia i, [dBA]
A O :	Área de absorción acústica equivalente de un mueble fijo, [m²]
A O,m :	Área de absorción acústica equivalente media de un mueble fijo, [m²];
A 0 :	Área de absorción equivalente de referencia, para viviendas es 10 m², [m²]
C:	Amortiguamiento del sistema antivibratorio
C:	Término de adaptación espectral del índice de reducción acústica para ruido rosa incidente, [dB]
C tr :	Término de adaptación espectral del índice de reducción acústica para ruido de automóviles y ruido de aeronaves, [dB]
C 0 :	Amortiguamiento crítico
D:	Pérdidas por inserción, [dBA/m]
D:	Diferencia de niveles entre recintos , [dB]
D n,ai,A :	Diferencia de niveles normalizada, ponderada A, para la transmisión de ruido aéreo por vía directa ei o indirecta Si de todos los sistemas instalados, [dBA]
D nT :	Diferencia de niveles estandarizada entre recintos interiores, [dB]
D nT,i :	Diferencia de niveles estandarizada en la banda de frecuencia i, [dB]
D nT,w :	Diferencia global de niveles estandarizada, [dB]
D nT,A :	Diferencia de niveles estandarizada, ponderada A, entre recintos interiores, [dBA]
D n,e :	Diferencia de niveles normalizada de un elemento de construcción pequeño , [dB]
D n,e,A :	Diferencia de niveles normalizada, ponderada A, de un elemento de construcción pequeño , [dBA]
D n,e,Atr :	Diferencia de niveles normalizada, ponderada A, de un elemento de construcción pequeño , para ruido exterior dominante de automóviles o de aeronaves, [dBA]
D n,s,A :	Diferencia de niveles normalizada, ponderada A, para transmisión indirecta a través de un sistema s, [dBA]
	Diferencia de niveles de velocidad promediada en los dos sentidos de propagación para cada camino de transmisión ij sobre la unión medida in situ, [dB]
D 2m,nT :	Diferencia de niveles estandarizada en fachadas y en cubiertas , [dB]
D 2m,nT,A :	Diferencia de niveles estandarizada, ponderada A, en fachadas y en cubiertas , para ruido rosa y para ruido exterior dominante ferroviario o de estaciones ferroviarias, [dBA]
D 2m,nT,Atr :	Diferencia de niveles estandarizada, ponderada A, en fachadas y en cubiertas , para ruido exterior dominante de automóviles o de aeronaves, [dBA]
D 2m,nT,Ai	Diferencia de niveles estandarizada, ponderada A, en la banda de frecuencia i, [dB]
E:	Módulo de Young, [N/m²]
K ij :	Índice de reducción de vibraciones para cada camino de transmisión ij (ij = Ff; Fd o Df)
K ij min :	Valor mínimo del índice de reducción de vibraciones
K Df :	Índice de reducción de vibraciones para el camino de transmisión Df, [dB]
K Fd :	Índice de reducción de vibraciones para el camino de transmisión Fd, [dB]
K Ff :	Índice de reducción de vibraciones para el camino de transmisión Ff, [dB]
L:	Nivel medio de presión de ruido de impactos en un recinto , [dB]
L:	Nivel medio de presión sonora en un recinto , [dB]
L d :	Índice de ruido día, [dBA]
L eqA :	Nivel sonoro continuo equivalente, ponderado A, [dBA]
L eqA,T :	Nivel sonoro continuo equivalente estandarizado, ponderado A, [dBA]
L i :	Nivel de presión sonora en la banda de frecuencia i, [dB];
L n :	Nivel sonoro equivalente noche [dBA]
L n :	Nivel de presión de ruido de impactos normalizado, [dB]
L n,lab :	Nivel de presión de ruido de impactos normalizado medido en laboratorio, [dB]
L n,r (f):	Nivel de presión de ruido de impactos, para cada banda de tercio de octava, del forjado normalizado, [dB]
L n,r+ (f):	Nivel de presión de ruido de impactos, para cada banda de tercio de octava, del forjado normalizado con el suelo flotante , [dB]
L n,r,0 (f):	Nivel de presión de ruido de impactos, para cada banda de tercio de octava, del forjado normalizado de referencia, [dB]
L n,r,0+ (f):	Nivel de presión de ruido de impactos, para cada banda de tercio de octava, del forjado normalizado de referencia incrementado con los valores de la reducción del nivel de ruido de impactos del suelo flotante , [dB]
L n,r,0,w :	Nivel global de presión de ruido de impactos del forjado normalizado de referencia, de valor 78dB, [dB]
L n,r,0+,w :	Nivel global de presión de ruido de impactos del forjado normalizado de referencia incrementado con los valores de la reducción del nivel de ruido de impactos del suelo flotante , [dB]
L n,situ :	Nivel de presión de ruido de impactos normalizado medido in situ, [dB]
L n,w :	Nivel global de presión de ruido de impactos normalizado, [dB]
L n,w,d :	Nivel global de presión de ruido de impactos normalizado para la transmisión directa , [dB]
L n,w,ij :	Nivel global de presión de ruido de impactos normalizado para la transmisión indirecta , o por flancos [dB]
L n,w,situ :	Nivel global de presión de ruido de impactos normalizado medido in situ, [dB]
L p :	Nivel de presión sonora, [dB]
L pi :	Nivel de presión sonora en el punto i, [dB]
L pA :	Nivel de presión sonora ponderado A, [dBA]
L ref,w (f):	Curva de referencia para el nivel de presión de ruido de impactos, [dB]
L Ar,i :	Valor del espectro normalizado de ruido rosa, ponderado A, en la banda de frecuencia i, [dBA]
L A :	Nivel medio de presión sonora, ponderado A, en un recinto , [dBA]
L Aav,i :	Valor del espectro normalizado de ruido de aeronaves, ponderado A, en la banda de frecuencia i, [dBA]
L Aef,i :	Valor del espectro normalizado de ruido ferroviario o de estaciones ferroviarias, ponderado A, en la banda de frecuencia i, [dBA]
L Atr,i :	Valor del espectro normalizado de ruido de automóviles, ponderado A, en la banda de frecuencia i, [dBA]
L A,T :	Nivel medio de presión sonora estandarizado, ponderado A, [dBA]
L W :	Nivel de potencia acústica, [dB]
L’ n :	Nivel de presión de ruido de impactos normalizado medido in situ, [dB]
L’ nT :	Nivel de presión de ruido de impactos estandarizado, [dB]
L’ nT,w :	Nivel global de presión de ruido de impactos estandarizado, [dB]
L’ n,w :	Nivel global de presión de ruido de impactos normalizado, [dB]
L(t) pA :	Nivel de presión sonora, ponderado A, en el instante t, [dBA]
L 1 :	Nivel medio de presión sonora en el recinto emisor, [dB]
L 1,s :	Nivel medio de presión sonora medio en el plano de la fachada o la cubierta , [dB]
L 1,2m :	Nivel medio de presión sonora a 2 metros de la fachada o la cubierta , [dB]
L 2 :	Nivel medio de presión sonora en el recinto receptor, [dB]
R:	Índice de reducción acústica de un elemento constructivo, [dB]
R con :	Índice de reducción acústica, para cada banda de tercio de octava, del elemento constructivo base con el revestimiento , [dB]
R sin :	índice de reducción acústica, para cada banda de tercio de octava, del elemento constructivo base solo, [dB]
R f,A :	Índice global de reducción acústica del elemento de flanco f para ruido rosa incidente, [dBA]
R i :	Índice de reducción acústica en la banda de frecuencia de i, [dB]
R ij, :	Índice de reducción acústica por vía indirecta, para cada uno de los caminos ij (ij = Ff; Fd o Df), [dB]
R ij,A :	Índice global de reducción acústica por vía indirecta, ponderado A, para cada uno de los caminos ij (ij = Ff; Fd o Df), [dBA]
R i,A :	Índice global de reducción acústica, ponderado A, del elemento i, [dBA]
R lab :	Índice de reducción acústica de un elemento medido en laboratorio, [dB]
R m,A :	Índice global de reducción acústica, ponderado A, del elemento constructivo mixto , [dBA]
R situ :	Índice de reducción acústica de un elemento medido in situ, [dB]
R w :	Índice global de reducción acústica, [dB]
R A :	Índice global de reducción acústica de un elemento, ponderado A, [dBA]
R A,situ :	Índice global de reducción acústica, ponderado A, de un elemento medido in situ, [dBA]
R A,tr :	Índice global de reducción acústica, ponderado A, para ruido exterior dominante de automóviles o de aeronaves, [dBA]
R Dd,A :	Índice global de reducción acústica, ponderado A, para la transmisión directa , [dBA]
R Df,A :	Índice global de reducción acústica, ponderado A, para la transmisión indirecta , del camino Df, [dBA]
R Fd,A :	Índice global de reducción acústica, ponderado A, para la transmisión indirecta , del camino Fd, [dBA]
R Ff,A :	Índice global de reducción acústica, ponderado A, para la transmisión indirecta , del camino Ff, [dBA]
R F,A :	Índice global de reducción acústica del elemento de flanco F para ruido rosa incidente, [dBA]
R S,A :	Índice global de reducción acústica del elemento de separación para ruido rosa incidente, [dBA]
R 0	Índice de reducción acústica de la curva de referencia para mediciones con la pared base de referencia con frecuencia crítica baja, en las bandas de tercio de octava del intervalo 100-5000 Hz, [dB]
R 0,A	Índice global de reducción acústica, ponderado A, del elemento constructivo base, [dBA]
R 0,l :	Valores del índice de reducción acústica de la curva de referencia para mediciones con la pared base de referencia con frecuencia crítica baja, en las bandas de tercio de octava del intervalo 100-5000 Hz, [dB]
R 0,m :	Valores del índice de reducción acústica de la curva de referencia para mediciones con la pared base de referencia con frecuencia crítica media, en las bandas de tercio de octava del intervalo 100-5000 Hz, [dB]
R 1,A :	Índice global de reducción acústica, ponderado A, del elemento de mayor aislamiento acústico, generalmente la parte ciega de la fachada o de la cubierta , [dBA]
R 2,A :	Índice global de reducción acústica, ponderado A, del elemento de menor aislamiento, generalmente los huecos, puertas, ventanas y lucernarios, [dBA]
R’:	Índice de reducción acústica aparente de un elemento constructivo medido in situ, [dB]
R’ i :	Índice de reducción acústica aparente en la banda de frecuencia de i, [dB]
R’ w :	Índice global de reducción acústica aparente, [dB]
R’ A :	Índice global de reducción acústica aparente, ponderado A, [dBA]
S:	Área, [m²]
S a :	Área de un tratamiento adicional de superficie, [m²]
S h :	Área de los huecos de una fachada o de una cubierta , [m²]
S i :	Área de cada elemento i con coeficiente de absorción acústica αi, [m²]
S j :	Área del elemento radiante j en el recinto receptor, [m²]
S s :	Área compartida del elemento de separación, [m²]
S t :	Área del techo, [m²]
S 0 :	Área del aireador, [m²]
T:	Intervalo temporal considerado, [s]
T:	Tiempo de reverberación de un recinto , [s]
T:	Tiempo de reverberación en el recinto receptor, [s]
T s :	Tiempo de reverberación estructural de un elemento, [s]
T s,lab :	Tiempo de reverberación estructural de un elemento medido en laboratorio, [s]
T s,situ :	Tiempo de reverberación estructural de un elemento medido in situ, [s]
T 0 :	Tiempo de reverberación de referencia; su valor es 0,5 s, [s]
V:	Volumen del recinto receptor, [m³]
W:	Potencia acústica, [W]
W 0 :	Potencia acústica de referencia, de valor 10 -12 W, [W]

Documento Básico DB HR, Anejo B «Notación» modificado conforme establece el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

Anejo C.

Normas de referencia

En este anejo se indica la relación de normas incluidas en el DB-HR, ordenadas como sigue: en primer lugar las UNE EN ISO, después las UNE EN y por último las UNE y, dentro de cada grupo, siguiendo un orden numérico.

UNE EN ISO 140-1: 1998	Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 1: Requisitos de las instalaciones del laboratorio sin transmisiones indirectas. (ISO 140-1: 1997)
UNE EN ISO 140-1: 1998/A1:2005	Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 1: Requisitos de las instalaciones del laboratorio sin transmisiones indirectas. Modificación 1: Requisitos específicos aplicables al marco de la abertura de ensayo para particiones ligeras de doble capa (ISO 140-1: 1997/AM1: 2004)
UNE EN ISO 140-3: 1995	Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 3: Medición en laboratorio del aislamiento acústico al ruido aéreo de los elementos de construcción. (ISO 140-3: 1995)
UNE EN ISO 140-3: 2000 ERRATUM	Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 3: Medición en laboratorio del aislamiento acústico al ruido aéreo de los elementos de construcción. (ISO 140-3: 1995)
UNE EN ISO 140-3: 1995/A1:2005	Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 3: Medición en laboratorio del aislamiento acústico al ruido aéreo de los elementos de construcción. Modificación 1: Condiciones especiales de montaje para particiones ligeras de doble capa. (ISO 140-3:1995/AM 1:2004)
UNE EN ISO 140-4: 1999	Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 4: Medición in situ del aislamiento al ruido aéreo entre locales. (ISO 140-4: 1998)
UNE EN ISO 140-5: 1999	Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 5: Medición in situ del aislamiento acústico al ruido aéreo de elementos de fachadas y de fachadas. (ISO 140-5: 1998)
UNE EN ISO 140-6: 1999	Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 6: Medición en laboratorio del aislamiento acústico de suelos al ruido de impactos. (ISO 140-6: 1998)
UNE EN ISO 140-7: 1999	Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 7: Medición in situ del aislamiento acústico de suelos al ruido de impactos (ISO 140-7: 1998)
UNE EN ISO 140-8: 1998	Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 8: Medición en laboratorio de la reducción del ruido de impactos transmitido a través de revestimientos de suelos sobre un forjado normalizado pesado (ISO 140-8: 1997)
UNE EN ISO 140-11: 2006	Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 11: Medición en laboratorio de la reducción del ruido de impactos transmitido a través de revestimientos de suelos sobre suelos ligeros de referencia (ISO 140-11: 2005)
UNE EN ISO 140–14: 2005	Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 14: Directrices para situaciones especiales in situ (ISO 140-14: 2004)
UNE EN ISO 140–16: 2007	Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 16: Medición en laboratorio de la mejora del índice de reducción acústica por un revestimiento complementario (ISO 140-16: 2006)
UNE EN ISO 354: 2004	Acústica. Medición de la absorción acústica en una cámara reverberante. (ISO 354: 2003)
UNE EN ISO 717-1: 1997	Acústica. Evaluación del aislamiento acústico en los edificios y de los elementos de construcción. Parte 1: Aislamiento a ruido aéreo (ISO 717-1:1996)
UNE EN ISO 717-1: 1997/A1:2007	Acústica. Evaluación del aislamiento acústico en los edificios y de los elementos de construcción. Parte 1: Aislamiento a ruido aéreo. Modificación 1: Normas de redondeo asociadas con los índices expresados por un único número y con las magnitudes expresadas por un único número. (ISO 717-1:1996/AM 1:2006)
UNE EN ISO 717-2: 1997	Acústica. Evaluación del aislamiento acústico en los edificios y de los elementos de construcción. Parte 2: Aislamiento a ruido de impactos (ISO 717-2: 1996)
UNE-EN ISO 717-2: 1997/A1:2007	Acústica. Evaluación del aislamiento acústico en los edificios y de los elementos de construcción. Parte 2: Aislamiento a ruido de impactos. Modificación 1 (ISO 717-2:1996/AM 1:2006)
UNE ISO 1996-1: 2005	Acústica. Descripción, medición y evaluación del ruido ambiental. Parte 1: Magnitudes básicas y métodos de evaluación. (ISO 1996-1:2003)
UNE-EN ISO 3382-2:2008	Acústica. Medición de parámetros acústicos en recintos. Parte 2: Tiempo de reverberación en recintos ordinarios (ISO 3382-2:2008)
UNE EN ISO 3741: 2000	Acústica. Determinación de los niveles de potencia acústica de las fuentes de ruido a partir de la presión acústica. Métodos de precisión en cámaras reverberantes. (ISO 3741: 1999)
UNE EN ISO 3741/AC: 2002	Acústica. Determinación de los niveles de potencia acústica de las fuentes de ruido a partir de la presión acústica. Métodos de precisión en cámaras reverberantes. (ISO 3741:1999)
UNE EN ISO 3743-1: 1996	Acústica. Determinación de los niveles de potencia acústica de fuentes de ruido. Métodos de ingeniería para fuentes pequeñas móviles en campos reverberantes. Parte 1: Método de comparación en cámaras de ensayo de paredes duras. (ISO 3743-1: 1994)
UNE EN ISO 3743-2: 1997	Acústica. Determinación de los niveles de potencia acústica de fuentes de ruido utilizando presión acústica. Métodos de ingeniería para fuentes pequeñas móviles en campos reverberantes. Parte 2: Métodos para cámaras de ensayo reverberantes especiales. (ISO 3743-2: 1994)
UNE EN ISO 3746: 1996	Acústica. Determinación de los niveles de potencia acústica de fuentes de ruido a partir de la presión sonora. Método de control en una superficie de medida envolvente sobre un plano reflectante. (ISO 3746: 1995)
UNE EN ISO 3747: 2001	Acústica. Determinación de los niveles de potencia acústica de fuentes de ruido a partir de la presión acústica. Método de comparación in situ. (ISO 3747: 2000)
UNE EN ISO 3822-1: 2000	Acústica. Medición en laboratorio del ruido emitido por la grifería y los equipamientos hidráulicos utilizados en las instalaciones de abastecimiento de agua. Parte 1: Método de medida (ISO 3822-1: 1999)
UNE EN ISO 3822-2: 1996	Acústica. Medición en laboratorio del ruido emitido por la grifería y los equipamientos hidráulicos utilizados en las instalaciones de abastecimiento de agua. Parte 2: Condiciones de montaje y de funcionamiento de las instalaciones de abastecimiento de agua y de la grifería (ISO 3822-1: 1995)
UNE EN ISO 3822-2: 2000 ERRATUM	Acústica. Medición en laboratorio del ruido emitido por la grifería y los equipamientos hidráulicos utilizados en las instalaciones de abastecimiento de agua. Parte 2: Condiciones de montaje y de funcionamiento de las instalaciones de abastecimiento de agua y de la grifería (ISO 3822-2: 1995)
UNE EN ISO 3822-3: 1997	Acústica. Medición en laboratorio del ruido emitido por la grifería y los equipamientos hidráulicos utilizados en las instalaciones de abastecimiento de agua. Parte 3: Condiciones de montaje y de funcionamiento de las griferías y de los equipamientos hidráulicos en línea (ISO 3822-3: 1997)
UNE EN ISO 3822-4: 1997	Acústica. Medición en laboratorio del ruido emitido por la grifería y los equipamientos hidráulicos utilizados en las instalaciones de abastecimiento de agua. Parte 4: Condiciones de montaje y de funcionamiento de los equipamientos especiales (ISO 3822-4: 1997)
UNE EN ISO 10846-1: 1999	Acústica y vibraciones. Medida en laboratorio de las propiedades de transferencia vibroacústica de elementos elásticos. Parte 1: Principios y líneas directrices. (ISO 10846-1: 1997)
UNE EN ISO 10846-2: 1999	Acústica y vibraciones. Medida en laboratorio de las propiedades de transferencia vibroacústica de elementos elásticos. Parte 2: Rigidez dinámica de soportes elásticos para movimiento de translación. Método directo. (ISO 10846-2: 1997)
UNE EN ISO 10846-3: 2003	Acústica y vibraciones. Mediciones en laboratorio de las propiedades de transferencia vibro-acústica de elementos elásticos. Parte 3: Método indirecto para la determinación de la rigidez dinámica de soportes elásticos en movimientos de traslación. (ISO 10846-3:2002)
UNE EN ISO 10846-4: 2004	Acústica y vibraciones. Mediciones en laboratorio de las propiedades de transferencia vibro-acústica de elementos elásticos. Parte 4: Rigidez dinámica en traslación de elementos diferentes a soportes elásticos. (ISO 10846-4: 2003)
UNE-EN ISO 10848-1: 2007	Acústica. Medida en laboratorio de la transmisión por flancos del ruido aéreo y del ruido de impacto entre recintos adyacentes. Parte 1: Documento marco (ISO 10848-1:2006)
UNE EN ISO 10848-2: 2007	Acústica. Medida en laboratorio de la transmisión por flancos del ruido aéreo y del ruido de impacto entre recintos adyacentes. Parte 2: Aplicación a elementos ligeros cuando la unión tiene una influencia pequeña. (ISO 10848-2:2006)
UNE-EN ISO 10848-3: 2007	Acústica. Medida en laboratorio de la transmisión por flancos del ruido aéreo y del ruido de impacto entre recintos adyacentes. Parte 3: Aplicación a elementos ligeros cuando la unión tiene una influencia importante. (ISO 10848-3:2006)
UNE EN ISO 11654: 1998	Acústica. Absorbentes acústicos para su utilización en edificios. Evaluación de la absorción acústica (ISO 11654:1997)
UNE EN ISO 11691: 1996	Acústica. Medida de la pérdida de inserción de silenciadores en conducto sin flujo. Método de medida en laboratorio. (ISO 11691:1995)
UNE EN ISO 11820: 1997	Acústica. Mediciones in situ de silenciadores. (ISO 11820:1996)
UNE-EN 200:2008	Grifería sanitaria. Grifos simples y mezcladores para sistemas de suministro de agua de tipo 1 y tipo 2. Especificaciones técnicas generales.
UNE EN 1026: 2000	Ventanas y puertas. Permeabilidad al aire. Método de ensayo. (EN 1026: 2000)
UNE EN 12207: 2000	Puertas y ventanas. Permeabilidad al aire. Clasificación. (EN 12207: 1999)
UNE EN 12354-1: 2000	Acústica de la edificación. Estimación de las características acústicas de las edificaciones a partir de las características de sus elementos. Parte 1: Aislamiento acústico del ruido aéreo entre recintos. (EN 12354-1:2000)
UNE EN 12354-2: 2001	Acústica de la edificación. Estimación de las características acústicas de las edificaciones a partir de las características de sus elementos. Parte 2: Aislamiento acústico a ruido de impactos entre recintos. (EN 12354-2:2000)
UNE EN 12354-3: 2001	Acústica de la edificación. Estimación de las características acústicas de las edificaciones a partir de las características de sus elementos. Parte 3: Aislamiento acústico a ruido aéreo contra el ruido del exterior. (EN 12354-3:2000)
UNE EN 12354-4: 2001	Acústica de la edificación. Estimación de las características acústicas de las edificaciones a partir de las características de sus elementos. Parte 4: Transmisión del ruido interior al exterior. (EN 12354-4:2000)
UNE EN 12354-6: 2004	Acústica de la edificación. Estimación de las características acústicas de las edificaciones a partir de las características de sus elementos. Parte 6: Absorción sonora en espacios cerrados. (EN 12354-6:2003)
UNE EN 20140-2: 1994	Acústica. Medición del aislamiento acústico en los edificios y en elementos de edificación. Parte 2: Determinación, verificación y aplicación de datos de precisión. (ISO 140-2: 1991)
UNE EN 20140-10: 1994	Acústica. Medición del aislamiento acústico en los edificios y de los elementos de construcción. Parte 10: Medición en laboratorio del aislamiento al ruido aéreo de los elementos de construcción pequeños. (ISO 140-10:1991). (Versión oficial EN 20140-10:1992)
UNE EN 29052-1: 1994	Acústica. Determinación de la rigidez dinámica. Parte 1: Materiales utilizados en suelos flotantes en viviendas. (ISO 9052-1:1989). (Versión oficial 29052-1: 1992)
UNE EN 29053: 1994	Acústica. Materiales para aplicaciones acústicas. Determinación de la resistencia al flujo de aire. (ISO 9053: 1991)
UNE 100153: 2004 IN	Climatización: Soportes antivibratorios. Criterios de selección
UNE 102040: 2000 IN	Montajes de los sistemas de tabiquería de placas de yeso laminado con estructura metálica. Definiciones, aplicaciones y recomendaciones
UNE 102041: 2004 IN	Montajes de los sistemas de trasdosados con placas de yeso laminado. Definiciones, aplicaciones y recomendaciones

Documento Básico DB HR, Anejo C «Normas de referencia» modificado conforme establece el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

Anejo D.

Cálculo del índice de reducción de vibraciones en uniones de elementos constructivos

• 1. Pueden obtenerse los índices de reducción de vibraciones, K_ij, en uniones de elementos constructivos para los distintos tipos de uniones; a partir de las expresiones que se indican a continuación. Estas expresiones están dadas en función de la magnitud M, definida como:



  siendo

  • m'_i masa por unidad de superficie del elemento i en el camino de transmisión ij, [kg/m²];
  • m'_⊥i masa por unidad de superficie del otro elemento, perpendicular al i, que forma la unión, [kg/m²].
• 2. Para el cálculo de M, debe tomarse únicamente la masa correspondiente al elemento base o forjado conectado a los elementos constructivos colindantes y deben excluirse las masas de las capas de revestimiento, tales como suelos flotantes, trasdosados y techos suspendidos.
• 3. En general, la transmisión es poco dependiente de la frecuencia en el intervalo de frecuencias comprendido entre 125 Hz y 2000 Hz. En los casos en los que se indica la calificación 0 dB/octava a continuación de la fórmula, puede considerarse que la transmisión es independiente de la frecuencia.

Unión rígida en + de elementos constructivos homogéneos:

Unión rígida en T de elementos constructivos homogéneos:

Uniones en + y en T de elementos constructivos homogéneos con elementos flexibles interpuestos

Uniones de elementos constructivos homogéneos y fachadas ligeras

Unión de elementos de entramado autoportante y elementos constructivos homogéneos

Uniones de elementos de entramado autoportante

Esquinas

Cambio de espesor

Anejo E.

Medida y valoración de la mejora del índice de reducción acústica, ΔR, y de la reducción del nivel de presión de ruido de impactos, ΔL, de revestimientos

E.1. Mejora del índice de reducción acústica, ΔR_A, de revestimientos

Para obtener en laboratorio los valores ΔR_A de revestimientos, deben cumplirse las condiciones siguientes:

• a) la relación entre las masas por unidad de superficie del elemento constructivo base portador vertical y del revestimiento debe ser igual o mayor que 4;
• b) la relación entre las masas por unidad de superficie del forjado y del suelo flotante debe ser igual o mayor que 3.

E.1.1. Medida en laboratorio

• 1. El valor de la mejora del índice de reducción acústica, ΔR, se obtendrá, en función de la frecuencia, para las bandas de tercio de octava del intervalo 100-5000 Hz, mediante la diferencia entre los valores del índice de reducción acústica del elemento constructivo base con el revestimiento (o con el suelo flotante), R_con, y sin él, R_sin medidos en laboratorio conforme a la norma UNE EN ISO 140-3, mediante la expresión:



  siendo

  • R_con índice de reducción acústica, para cada banda de tercio de octava, del elemento constructivo base con el revestimiento, [dB];
  • R_sin índice de reducción acústica, para cada banda de tercio de octava, del elemento constructivo base solo, [dB];
• 2. El elemento base no debe alterar su índice de reducción acústica durante las dos mediciones. El elemento base debe estar en condiciones finales de curado y secado o bien las dos mediciones se deben llevar a cabo dentro de un intervalo de tiempo suficientemente corto. En la norma UNE 140-16, se describen más detalles de cómo conseguir estas condiciones.
• 3. Para el caso de elementos de separación verticales pueden utilizarse dos elementos constructivos base:
  • a) un elemento constructivo homogéneo de masa por unidad de superficie 350 ± 50 kg/m², cuya frecuencia de coincidencia se sitúe en la banda de octava centrada en 125 Hz, por lo cual se denomina pared base con frecuencia de coincidencia baja; si las piezas son huecas su densidad no debe ser menor que 1600 kg/m³, y sus resonancias de espesor deben ser iguales o mayores que 3150 Hz;
  • b) un elemento constructivo homogéneo, de masa por unidad de superficie aproximadamente 70 kg/m², cuya densidad sea 600 ± 50 kg/m³, con un enlucido de yeso en el lado donde va el revestimiento y una frecuencia de coincidencia dentro de la banda de octava de 500 Hz, por lo cual se denomina pared base con frecuencia de coincidencia media;
• 4. Para el caso de elementos de separación horizontales se usará como elemento base una losa de hormigón armado de acuerdo con la norma UNE EN-ISO 140-8.
• 5. Independientemente de lo especificado en los puntos anteriores podrá realizarse el ensayo utilizando como elemento base, tanto para el elemento de separación vertical como para el horizontal, aquél sobre el que se colocará un revestimiento o suelo flotante in situ.

E.1.2. Valoración

• 1. Para obtener el valor global de la mejora del índice de reducción acústica, ΔR_A, de revestimiento de paredes debe utilizarse la curva de referencia R_0,l de la tabla E.1 o R_0,m de la tabla E.2, según que se haya realizado la medición con la pared base de frecuencia crítica baja o de frecuencia crítica media respectivamente.

  Tabla E.1 Valores del índice de reducción acústica R_0,l de la curva de referencia para mediciones con la pared base de referencia con frecuencia crítica baja, en las bandas de tercio de octava del intervalo 100-5000 Hz.



  Tabla E.2 Valores del índice de reducción acústica R_0,m de la curva de referencia para mediciones con la pared base de referencia con frecuencia crítica media, en las bandas de tercio de octava del intervalo 100-5000 Hz.



• 2. Para obtener el valor global de un revestimiento de forjados, tales como suelos flotantes, techos suspendidos etc., se procederá de manera análoga pero usando la curva de referencia de la tabla E.3.

  Tabla E.3 Valores del índice de reducción acústica R₀ de la curva de referencia para mediciones con el forjado pesado de referencia con frecuencia crítica baja, en las bandas de tercio de octava del intervalo 100-5000 Hz.



• 3. El valor de ΔR_A se obtiene mediante la diferencia entre los valores del índice de reducción acústica global, ponderado A (véase ecuación A.15), correspondientes a las curvas virtuales R₀+ΔR y R₀:



  siendo

  • (R₀+ΔR) _A índice global de reducción acústica, ponderado A, del elemento constructivo base con el revestimiento, [dBA];
  • R_0,A índice global de reducción acústica, ponderado A, del elemento constructivo base solo, [dBA];
• 4. En el caso de que el ensayo se realizara sobre un elemento base diferente del elemento base con frecuencia de coincidencia baja, ni el elemento base con frecuencia de coincidencia media, la valoración global se efectuará según la expresión E.2, tomando como R_0,A el índice de reducción acústica, ponderado A, del elemento constructivo base utilizado.
• 5. Cada curva de referencia lleva a un valor distinto del índice global de mejora:
  • a) índice global de la mejora del índice de reducción acústica, para la curva de referencia con frecuencia crítica baja, ΔR_A,l;
  • b) índice global de la mejora del índice de reducción acústica, para la curva de referencia con frecuencia crítica media, ΔR_A,m;
• 6. Los valores ΔR_A anteriores pueden aproximarse mediante los valores correspondientes Δ(R_w+C), para ambas curvas de referencia. Análogamente para el ruido de tráfico, cuando proceda, se tiene Δ(R_{w/sub> + Ctr). En ambos casos si la diferencia con los valores globales ΔRA es de 1dB o mayor no se considerarán los resultados obtenidos que implican el uso de C o Ctr.}

E.2. Reducción del nivel de presión de ruido de impactos, ΔL, de suelos flotantes

Para obtener en laboratorio los valores de ΔL_w de suelos flotantes, la relación entre las masas por unidad de superficie del forjado y del suelo flotante debe ser igual o mayor que 2.

E.2.1. Medida en laboratorio

• 1. El valor de la reducción del nivel de presión de ruido de impactos, ΔL(f), se obtendrá, en función de la frecuencia, para las bandas de tercio de octava del intervalo 100-3150 Hz, mediante la diferencia entre los valores del nivel de presión de ruido de impactos del forjado normalizado sin y con el suelo flotante, medidos en laboratorio conforme a la norma UNE EN ISO 140-8, usando la ecuación:



  siendo

  • L_n,r(f) nivel de presión de ruido de impactos, para cada banda de tercio de octava, del forjado normalizado, [dB];
  • L_{n,r+ (f) nivel de presión de ruido de impactos, para cada banda de tercio de octava, del forjado normalizado con el suelo flotante, [dB].}
• 2. Debe utilizarse como forjado normalizado, en una instalación o laboratorio de medida, una losa homogénea de hormigón armado de (120_-20 ⁺⁴⁰) mm de espesor uniforme.

E.2.2. Valoración global

• 1. El valor de la reducción de nivel global de presión de ruido de impactos,ΔL_w, de un suelo flotante se obtendrá según se define en el Anejo A, usando los resultados experimentales medidos conforme a las normas UNE EN ISO 140-6 y UNE EN ISO 140-8, y valorándolos globalmente conforme a la norma UNE EN ISO 717-2.
• 2. El valor de ΔL_w de un suelo flotante se obtiene mediante la expresión siguiente:



  Siendo

  • L_n,r,0,w Nivel global de presión de ruido de impactos del forjado normalizado de referencia, de valor 78 dB;
  • L_{n,r,0+,w Nivel global de presión de ruido de impactos del forjado normalizado de referencia incrementado con los valores de la reducción del nivel de ruido de impactos del suelo flotante,}



  Tabla E.4 Valores del nivel de presión de ruido de impactos, L_{n,r,0(f), del forjado normalizado de referencia para cada una de las bandas de tercio de octava del intervalo 100-3150 Hz.}



Anejo F.

Estimación numérica de la diferencia de niveles debido a la forma de la fachada

Tabla F.1 Diferencia de niveles debida a la forma de la fachada para las diferentes formas de la fachada y distintas orientaciones de la fuente acústica

Figura F.1 Línea de mira sobre la fachada

Anejo G.

Cálculo del aislamiento acústico de elementos constructivos Mixtos

• 1. El índice global de reducción acústica de elementos constructivos mixtos (aislamiento mixto) se calcula mediante:



  siendo

  • R_m,A índice global de reducción acústica, ponderado A, del elemento constructivo mixto, [dBA];
  • R_i,A índice global de reducción acústica, ponderado A, del elemento i, [dBA];
  • S área total del elemento constructivo mixto, [m²];
  • S_i área del elemento i, [m²];
• 2. La situación más corriente combina dos elementos de aislamiento acústico diferentes, cuya expresión es:



  siendo

  • R_m,A índice global de reducción acústica, ponderado A, del elemento constructivo mixto, [dBA];
  • R_1,A índice global de reducción acústica, ponderado A, del elemento de mayor aislamiento acústico, generalmente la parte ciega de la fachada o de la cubierta, [dBA];
  • R_2,A índice global de reducción acústica, ponderado A, del elemento de menor aislamiento, generalmente los huecos, puertas, ventanas y lucernarios, [dBA];
  • S₂ área del elemento de menor aislamiento, [m²];
  • S área total del elemento constructivo mixto, [m²].

  El sumando logarítmico representa, por tanto, el cambio de índice global de reducción acústica respecto a R_2,A que ocasiona la presencia del elemento de área S₁ e índice global de reducción acústica R_1,A.

  La forma más práctica de esta expresión, en las aplicaciones, consiste en suponer R_2,A < R_1,A, es decir, expresar el índice global de reducción acústica del elemento constructivo mixto en términos del elemento de menor aislamiento.

• 3. La siguiente gráfica expresa el incremento de aislamiento sobre R_2,A en función de la relación de áreas S/S₂ y la diferencia R_1,A-R_2,A. El valor obtenido en la gráfica se sumará al valor R_2,A para obtener R_m,A.



  Figura G.1 Índice global de reducción acústica de elementos constructivos mixtos

• 4. En la práctica, R_1,A-R_2,A>20. En estos casos en los que R_1,A>>R_2,A, puede usarse:



Anejo H.

Guía de uso de las magnitudes de aislamiento en relación con las exigencias

H.1. Aislamiento acústico a ruido aéreo

En la tabla H.1 se incluyen las magnitudes implicadas en las exigencias de aislamiento frente al ruido aéreo con indicación de los procedimientos y normas de medición y valoración global, para las distintas situaciones tipo de aislamiento en función del ruido incidente implicado.

Tabla H.1

H.1.1. Coeficientes de adaptación espectral

• 1. La UNE EN ISO 717-1 introduce los términos de adaptación espectral C y C _tr para los ruidos incidente y exterior de automóviles respectivamente.
• 2. Aunque las exigencias de aislamiento se establecen en términos de la ponderación A pueden aceptarse las aproximaciones siguientes, siempre que las diferencias sean menores que 1 dB:







• 3. Las ponderaciones globales del aislamiento según el método de la curva de referencia, designadas con el subíndice w, así como los términos de adaptación espectral, deben hacerse conforme a la UNE EN ISO 717-1.

H.2. Aislamiento acústico a ruido de impactos

• 1. La tabla H.2 esquematiza las magnitudes y normas para la medición y valoración global del nivel de ruido de impactos estandarizado.

  Tabla H.2



• 2. El valor del nivel global de presión de ruido de impactos estandarizado, L' _nT,w, se determinará mediante el procedimiento que se indica en la UNE EN ISO 717-2, a partir de los resultados de medición realizados en bandas de tercio de octava ajustándola a la curva de referencia de acuerdo a la UNE EN ISO 140-7.70

Documento Básico DB HR, Anejo H «Guía de uso de las magnitudes de aislamiento en relación con las exigencias» modificado conforme establece el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril.Vigencia: 24 abril 2009

ANEJO I.

Opción simplificada para vivienda unifamiliar adosada.

I.1 Elementos de separación

I.1.1 Condiciones mínimas de la tabiquería

Si la estructura de cada una de las viviendas unifamiliares es independiente de las demás, el índice global de reducción acústica, ponderado A, R _A , de la tabiquería de una vivienda unifamiliar adosada no será menor que 33 dBA.

Si la estructura de cada una de las viviendas unifamiliares no es independiente de las demás, la tabiquería debe cumplir lo establecido en el apartado 3.1.2.3.3.

I.1.2 Condiciones mínimas de los elementos de separación verticales

• 1 En el caso de que la estructura de cada una de las viviendas fuera independiente de las demás, el elemento de separación vertical de las viviendas debe estar formado por dos hojas, cada una de ellas con un índice global de reducción acústica, ponderado A, R _A , de, al menos, 45 dBA.
• 2 En el caso de que las viviendas compartan la estructura horizontal, el elemento de separación vertical de las mismas debe cumplir lo establecido en el apartado 3.1.2.3.4.
• 3 Debe procurarse que los equipos de instalaciones generadores de ruido y vibraciones no sean colindantes con recintos protegidos de otras viviendas. En el caso de que varias viviendas compartan equipos dispuestos en un recinto de instalaciones colindante con alguna de ellas, los elementos de separación verticales que delimitan dicho recinto deben cumplir los valores que figuran entre paréntesis en la tabla 3.2 del apartado 3.1.2.3.4.

I.1.3 Condiciones mínimas de los elementos de separación horizontales

• 1 Si las viviendas comparten la estructura horizontal, los forjados deben disponer de un suelo flotante que cumpla lo establecido en la tabla I.1.

  Tabla I.1 Parámetros de los componentes de los elementos de separación horizontales, cuando las viviendas comparten la estructura horizontal



• 2 En el caso de que varias viviendas compartan equipos dispuestos en un recinto de instalaciones colindante verticalmente a alguna de ellas, los elementos de separación horizontales que separan ambos recintos deben cumplir los valores que figuran entre paréntesis en la tabla 3.3 del apartado 3.1.2.3.5.
• 3 Estas condiciones no son aplicables en el caso de viviendas que no compartan la estructura horizontal.

I.2 Fachadas , cubiertas y suelos en contacto con el aire exterior

Las fachadas , cubiertas y suelos en contacto con el aire exterior, deben cumplir lo establecido en el apartado 3.1.2.5.

Documento Básico DB HR, Anejo I renumerado y redactado conforme establece el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril. Se corresponde con el anterior Anejo J (Corrección de errores y erratas «B.O.E.» 23 septiembre 2009).Vigencia: 24 abril 2009

Anejo J.

Recomendaciones de diseño acústico para aulas y salas de conferencias

• 1. En el caso de aulas y salas de conferencias de volumen hasta 350 m³, las siguientes recomendaciones sobre la geometría de los recintos y la distribución de los materiales absorbentes tienen por objeto mejorar la inteligibilidad de la palabra.
• 2. Deben evitarse los recintos cúbicos o con proporciones entre lados que sean números enteros.
• 3. En cuanto a la distribución de los materiales absorbentes, se recomienda una de las dos opciones de diseño siguientes (Véase figura J.1):
  • a) opción 1. Se dispondrá un material absorbente acústico en toda la superficie del techo, la pared frontal será reflectante y la pared trasera será absorbente acústica para minimizar los ecos tardíos;
  • b) opción 2. Se dispondrá un material absorbente acústico en el techo, pero sólo se cubrirá la parte trasera del techo, dejando una banda de 3 m de ancho de material reflectante en la parte delantera del techo. La pared frontal será reflectante y en la pared trasera se dispondrá un material absorbente acústico de coeficiente de absorción acústica similar al del techo.



    Figura J.1. Vista en planta de las opciones 1 y 2

• 4. Para valores iguales de absorción acústica total de los elementos que componen el recinto, es más recomendable disponer un pasillo central que dos pasillos laterales para el acceso de alumnos.

Documento Básico DB HR, Anejo J renumerado y redactado conforme establece el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril. Se corresponde con el anterior Anejo K.Vigencia: 24 abril 2009

Anejo K.

Fichas justificativas

K.1. Fichas justificativas de la opción simplificada de aislamiento acústico

Las tablas siguientes recogen las fichas justificativas del cumplimiento de los valores límite de aislamiento acústico mediante la opción simplificada.

K.2. Fichas justificativas de la opción general de aislamiento acústico

Las tablas siguientes recogen las fichas justificativas del cumplimiento de los valores límite de aislamiento acústico mediante el método de cálculo.

K.3. Fichas justificativas del método general del tiempo de reverberación y de la absorción acústica

La tabla siguiente recoge la ficha justificativa del cumplimiento de los valores límite de tiempo de reverberación y de absorción acústica mediante el método de cálculo

K.4. Fichas justificativas del método simplificado del tiempo de reverberación

La tabla siguiente recoge la ficha justificativa del cumplimiento de los valores límite de tiempo de reverberación mediante el método simplificado

Documento Básico DB HR, Anejo K renumerado y redactado conforme establece el apartado ocho del artículo único de la Orden VIV/984/2009, de 15 de abril. Se corresponde con el anterior Anejo L.Vigencia: 24 abril 2009
